ToolkitRC M8S 概要

前回の安定化電源P200と同じToolkitRC社の充電器『SMART CHARGER M8S』。

手のひらサイズで小型軽量な上、出力400W、Lipoなら8Sまで対応している。



主な仕様

入力電圧・・・Input 7.0-30.0V max18A

出力電力・・・400W max18A

放電電力・・・400W

対応電池・・・LiPo, LiHV, LiFe (1~8S)  NiMh (1~20S)

バランス・・・800mA

USB充電・・・2.1A



主な特徴

  • 98×68×35mmのコンパクトサイズ
  • 充電/放電/回復充電/保管用充電
  • LiPo、LiFe、NiMHなど多種バッテリーに対応
  • 充電電流や上限電圧など0.1ステップで設定可能
  • スイッチ2つのシンプル操作
  • TFT液晶2.4inch
  • バッテリー測定機能
  • PPM PWMなど信号測定
  • DRONE充電モード etc.



メーカー公表の仕様がこちら。

ⒸToolkitRC







M8S 準備

開封

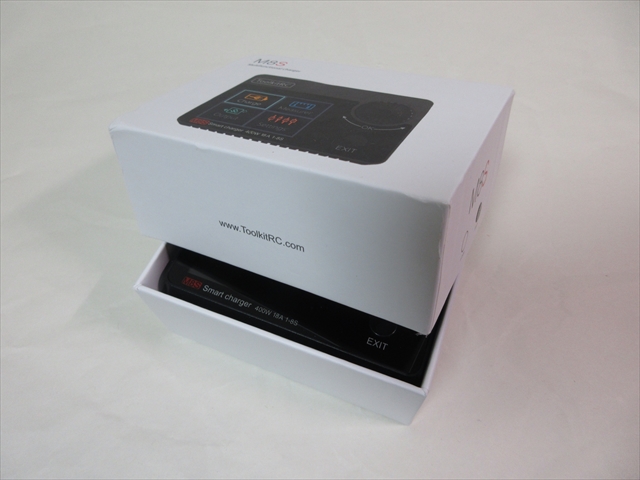

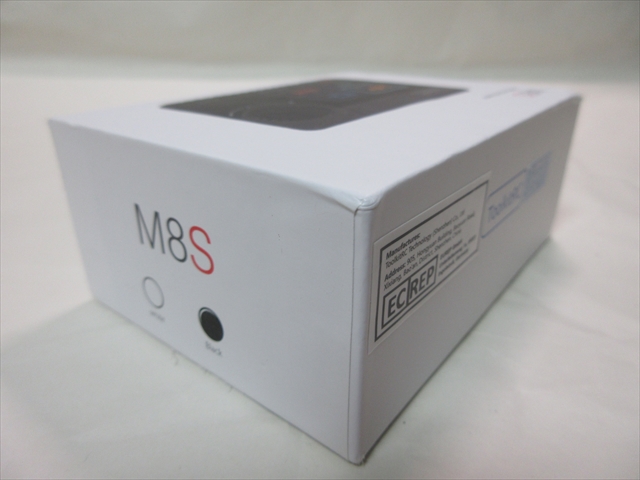

パッケージ外観。厚紙箱で安っぽくない作り。

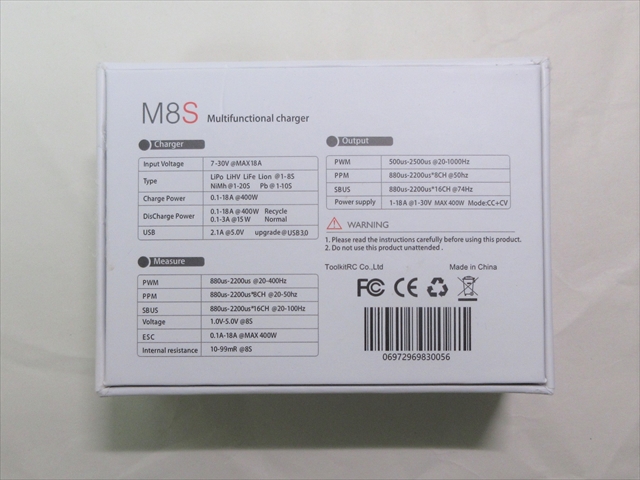

底面に主要諸元。



大きさは(約)横110×縦82×厚45mm。



かぶせ蓋タイプの化粧箱。

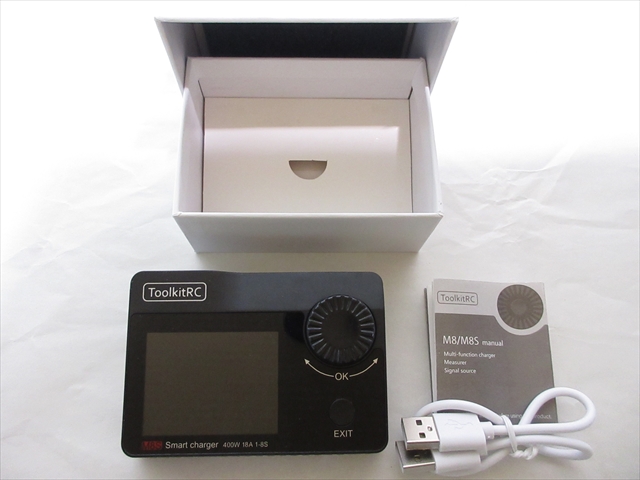

付属品

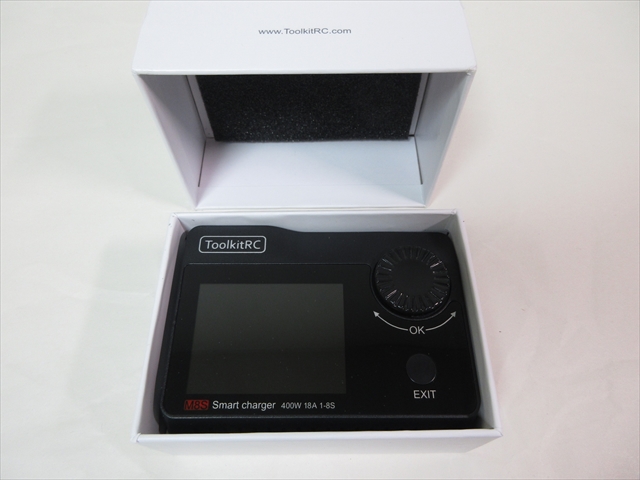

ふたを開けるとまず本体。



特にビニル包装も無く、裸で入っている。



内容は、本体とUSBケーブル。

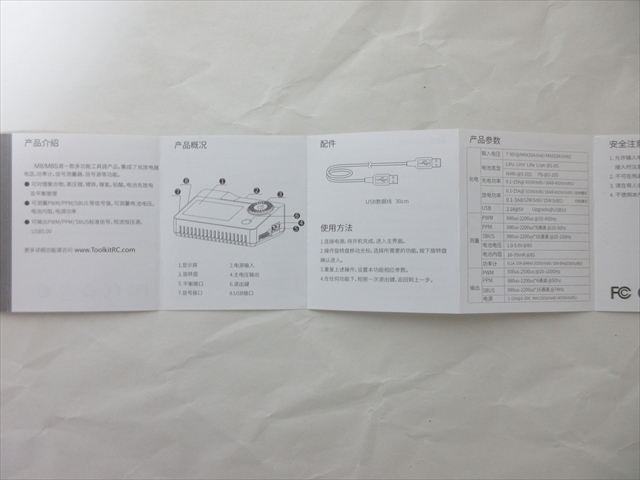

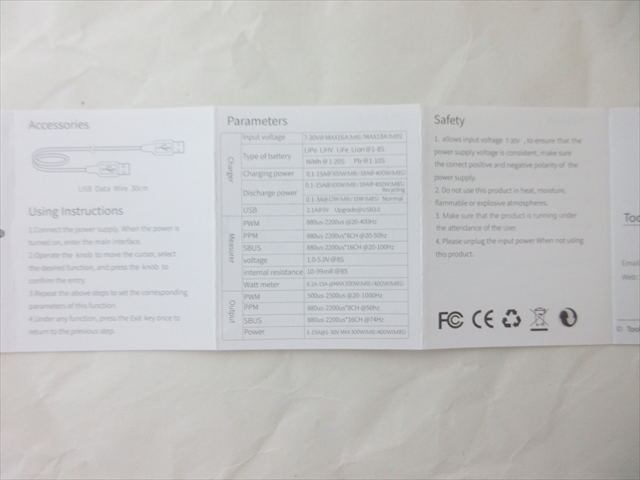

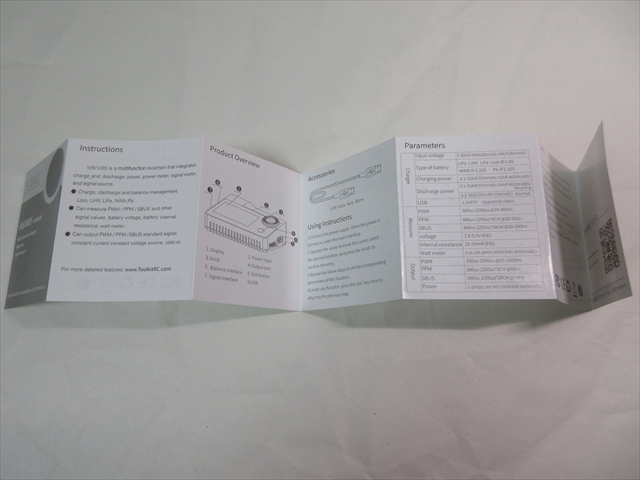

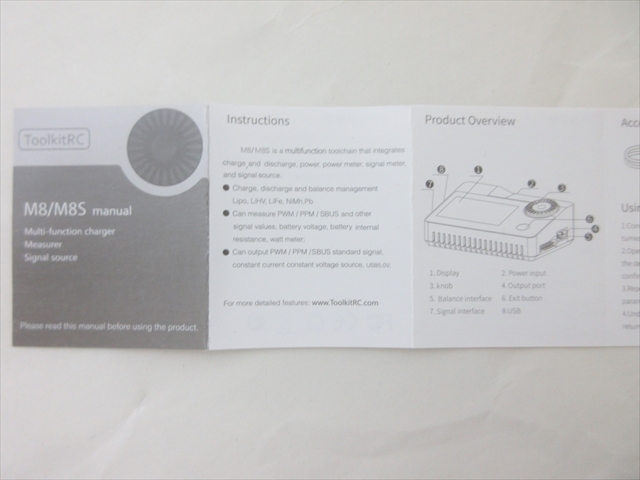

説明書は蛇腹折りの簡素版。



日本語表記はない。



取扱説明書はPDFファイルで公開されている。

こちらにも日本語は無い。



ToolkitRCサイトは ➡ こちら



外観とサイズ

1.外観

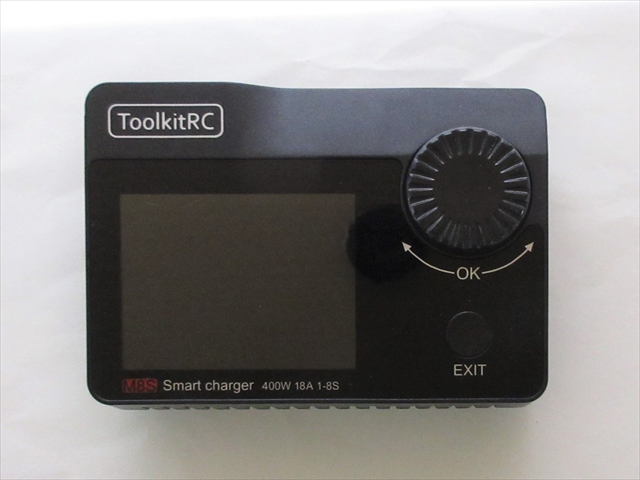

全身ブラックの佇まい。



操作スイッチは、ロータリー兼クリックのノブダイアルとEXITボタンの2つだけ。

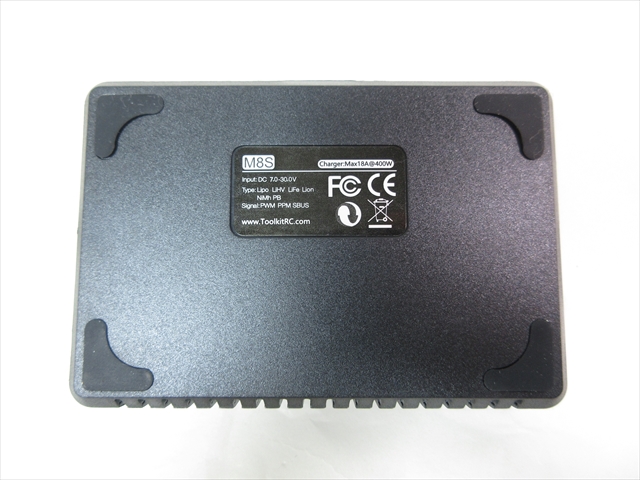

底面には四隅にすべり止めゴム。

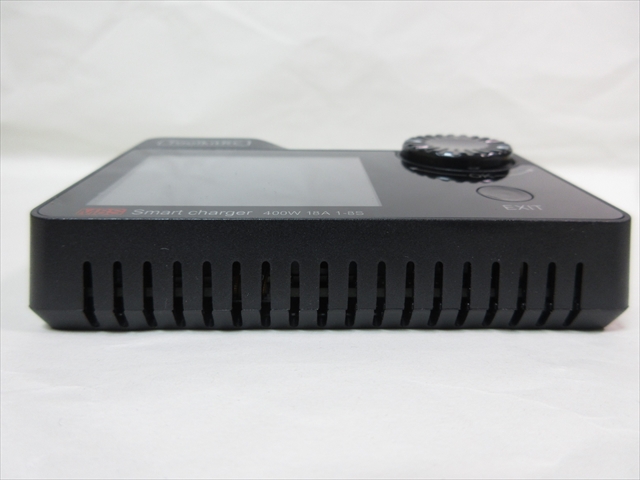

手前側面には吸気のグリル孔。

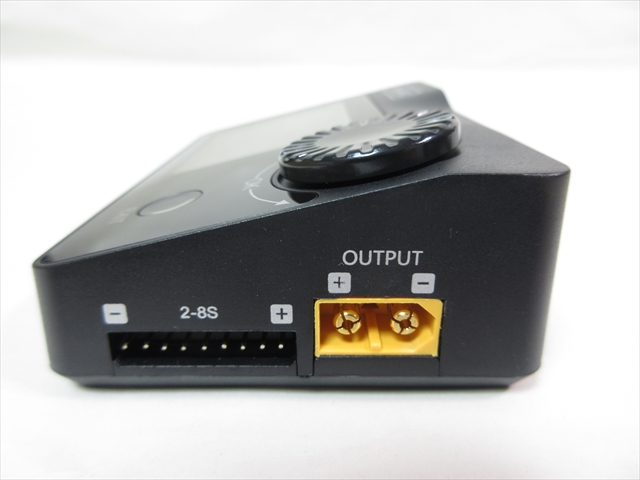

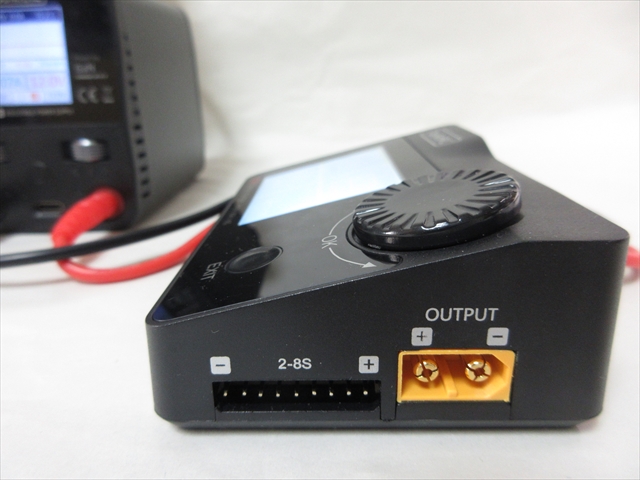

右面には充電先バッテリーを繋ぐOUTPUT(XT60)端子とバランス端子が並ぶ。



バランス端子なので2S-8Sの表示だが、1セルも充電可。

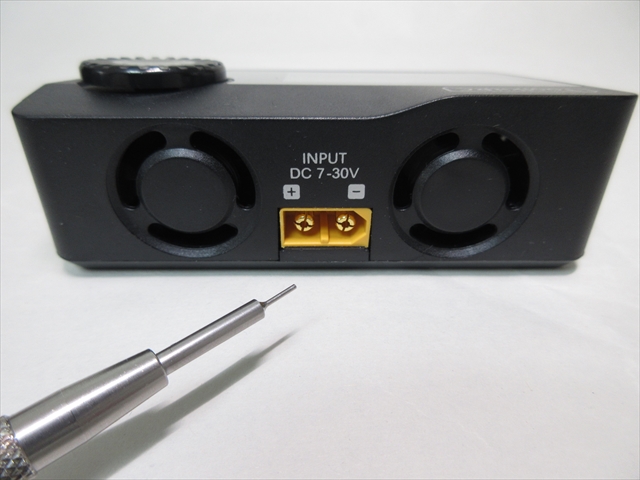

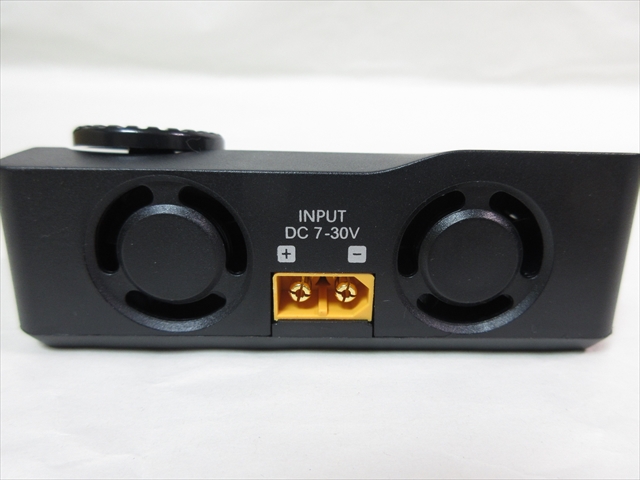

奥背面には、直流7~30Vまで対応のINPUT(XT60)端子。



その両サイドの穴は排気ファン。

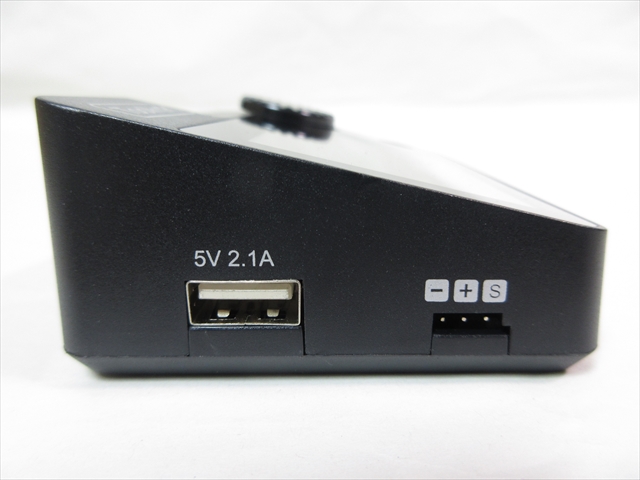

左側面にはサーボモータをつなぐシグナルポートと、USB出力端子がある。



2.サイズ

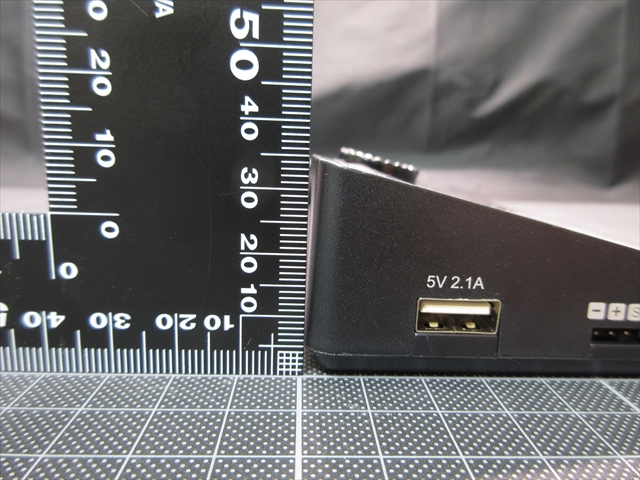

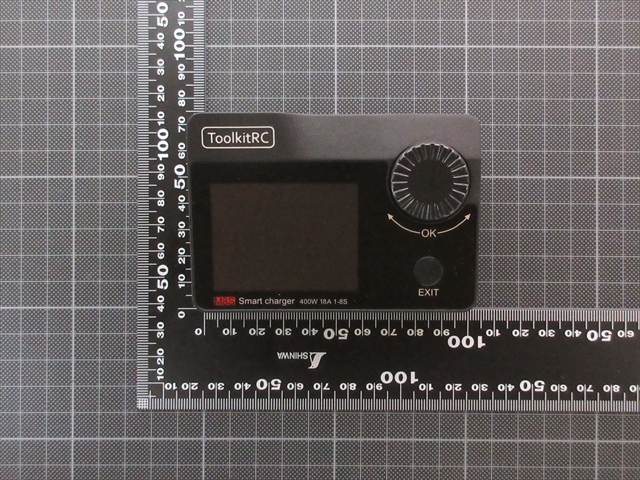

大きさは実測で(約) 横98×縦67×高35mm。



3.重量

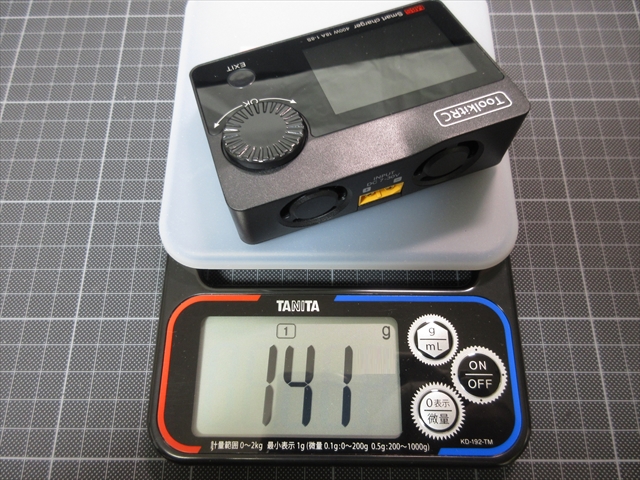

重さは141g。



手のひらに収まるコンパクトサイズ。

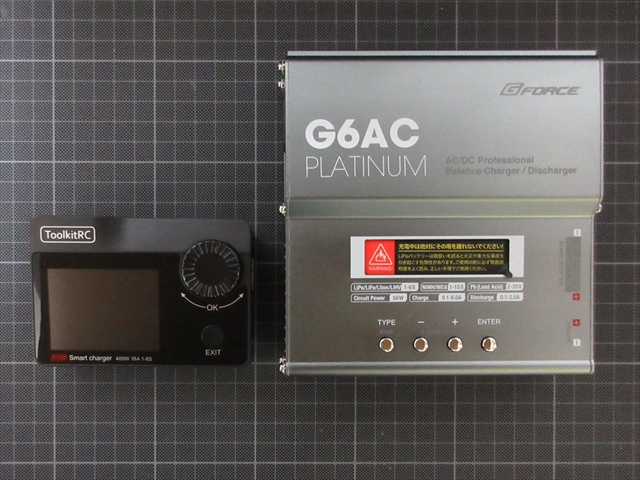

例えばG-forceG6AC(140×145mm)と比べてみても、その小ささがよく解る。



4.インターフェイス

インターフェイス全観。

ⒸToolkitRC



設定

1.準備

入力は、直流7~30Vの範囲ならモバイルバッテリーでもDV安定化電源でもOK。



接続端子はXT60のみ。



👉メモ … XT型CONNECTOR″はDC電流用のプラグ式コネクタ

特許を持つ Amass製が有名でDRONEやRCmodelなどで主流。

XT90、XT60、XT30など種類があり、数字は許容最大電流値を表している。



このM8SチャージャーのINPUTはXT60(max60Aまで)を採用しているが、機器が60A対応ということではない。

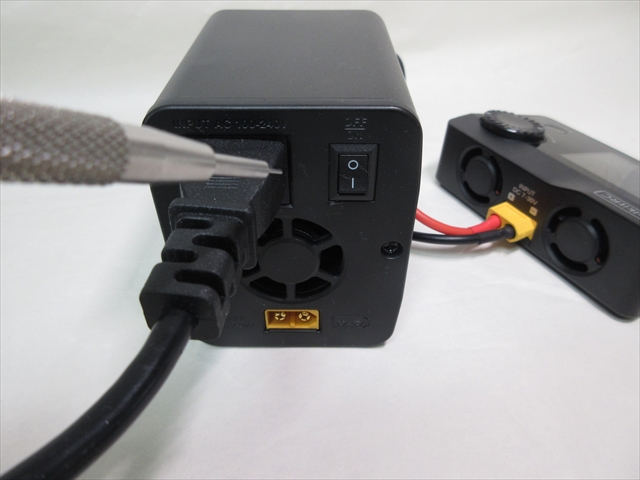

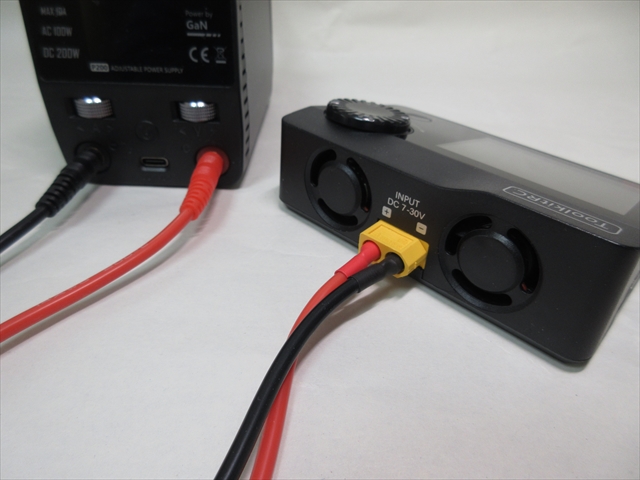

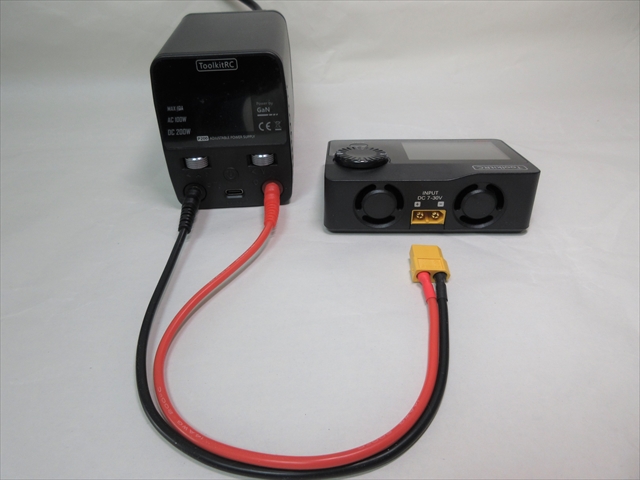

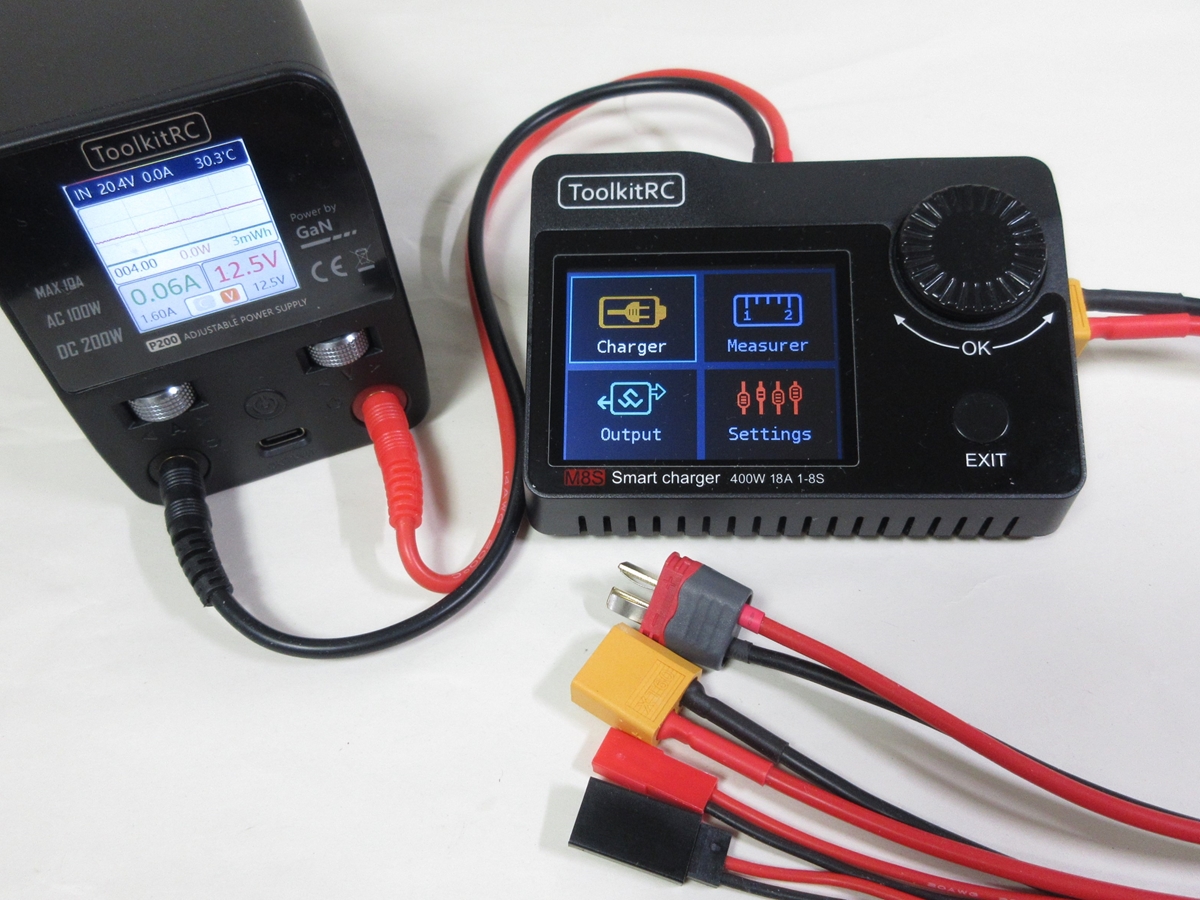

M8Sへの電源供給には同メーカーのP200パワーサプライを使用。

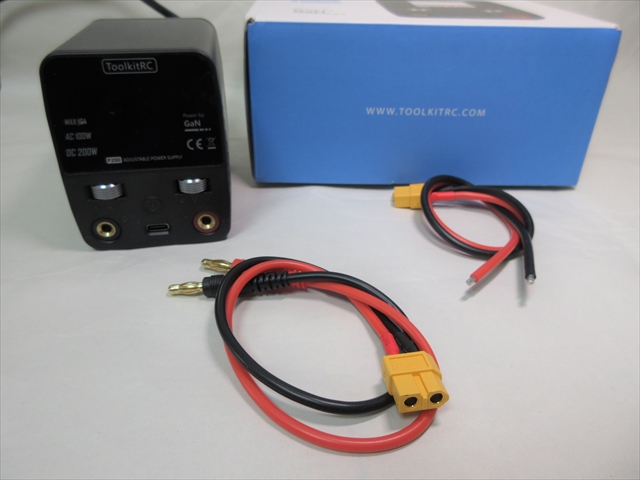

P200の付属品に 4ΦバナナXT60 のケーブルが入っているのでこれを利用。



バナナプラグをP200の出力端子に、XT60をM8Sの入力端子につなぐ。



P200背面にある主電源I/Oスイッチをオンにする。



次に前面パネルにあるON/OFFスイッチを押して、電源を入れる。



2.電源スイッチ

M8S自体にはON/OFFのスイッチはついていない。

INPUT端子に給電があると自動的に電源ONになる仕様。

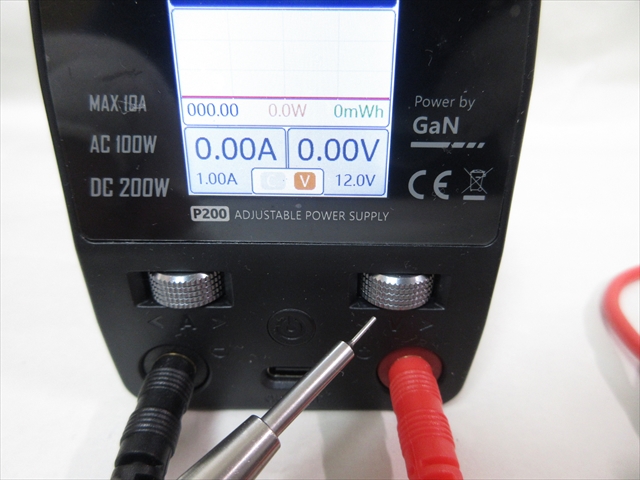

P200の右側ホイール(ジョグダイアル)を押し込み12.0Vで給電する。

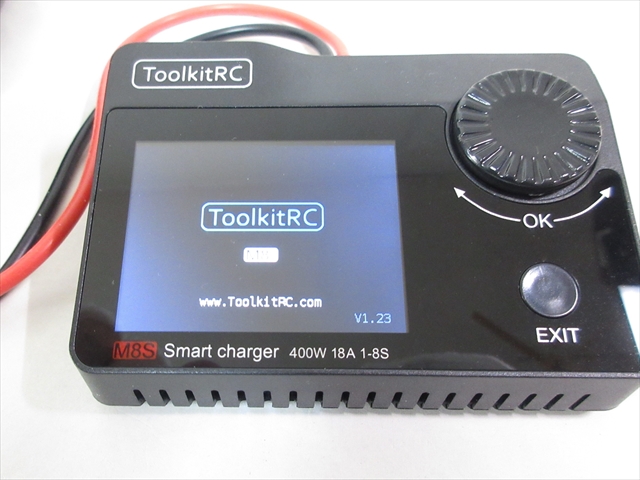

給電と同時にM8Sが起動。



♪ピピピと電子音が鳴り約2秒でメイン画面になる。



3.設定項目

まずは環境設定をしてみる。

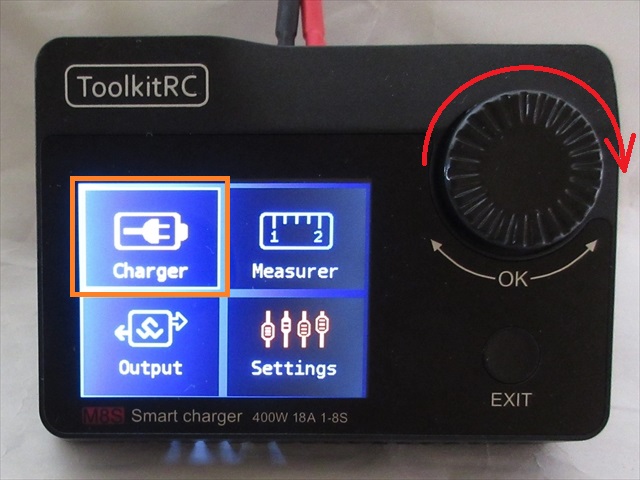

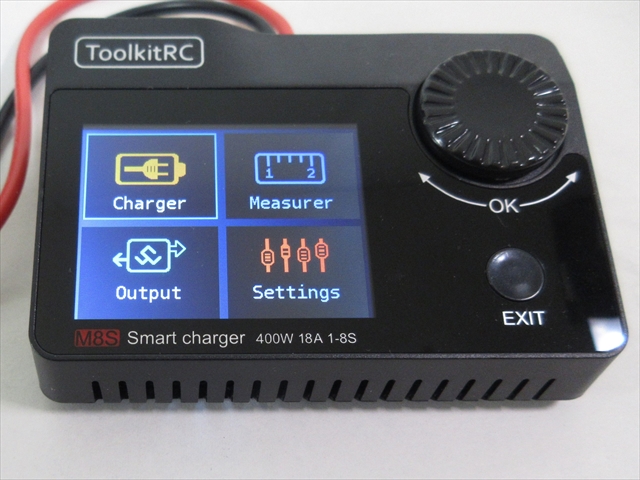

本体右にある大きなロータリーノブを回すと

Charger→Measurer→Output→Settings の順で選択枠が移動する。

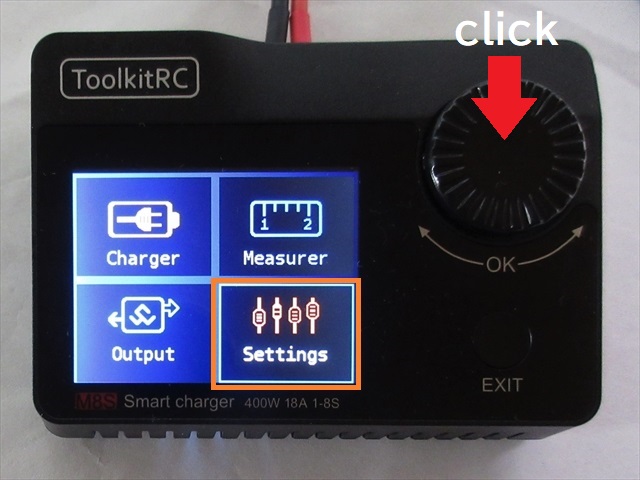

Settingに枠が移動したらロータリーノブを押し込んでクリック。



環境設定の項目は3ページ分ある。



1)バックライト

まずは液晶画面の照度を調節。

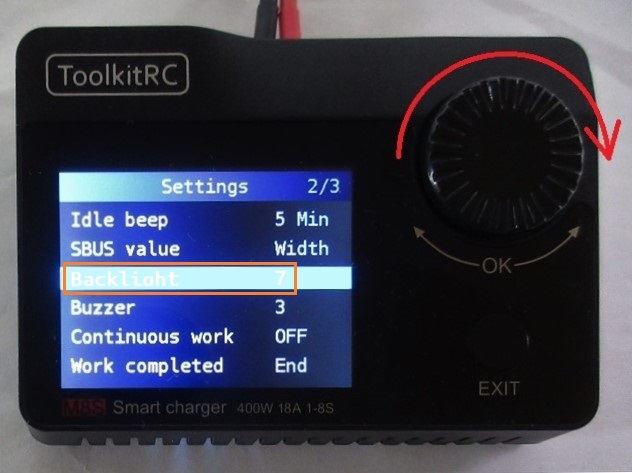

ロータリーノブを右にくるくる回していくと1ページ~2ページと進み、2ページめ(2/3)中央あたりに「Backlight」がある。

「Backlight」を選んだらロータリーノブをクリック。



クリックすると照度の設定数字をロータリーノブで変更できるようになる。

初期の「7」は明るすぎに感じたので、ここを「3」あたりに減光する。



設定数字を変えたらロータリーノブをクリックして決定。

EXITボタンを押して戻る。



2)背景

次に液晶画面全体の背景色。

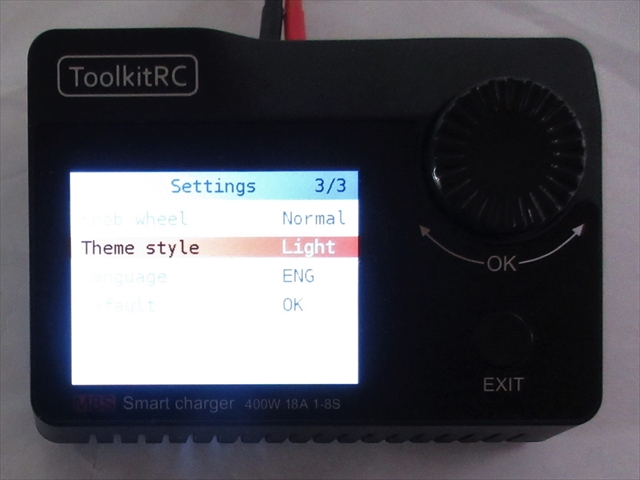

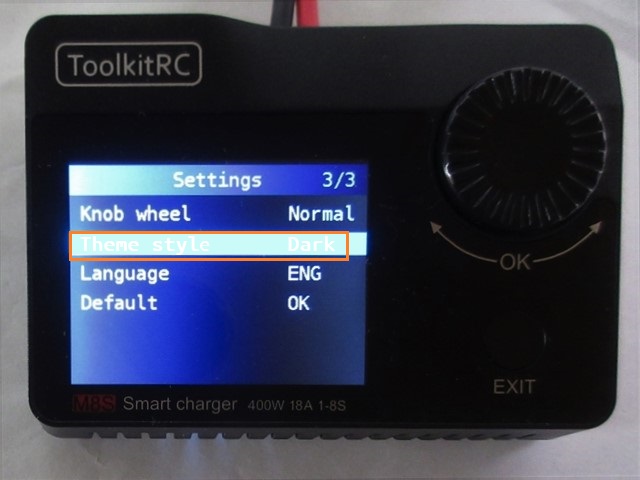

Setting画面の3ページめ(3/3)にある「Theme style」を選択。



選択したら、ロータリーノブを押してクリック。



ロータリーノブを回すと「Dark」と「Light」を選択できるようになる。



好きな方を選択したら、再びロータリーノブをクリックして決定。

EXITボタンを押して戻る。



3)言語

表示言語を選択する。

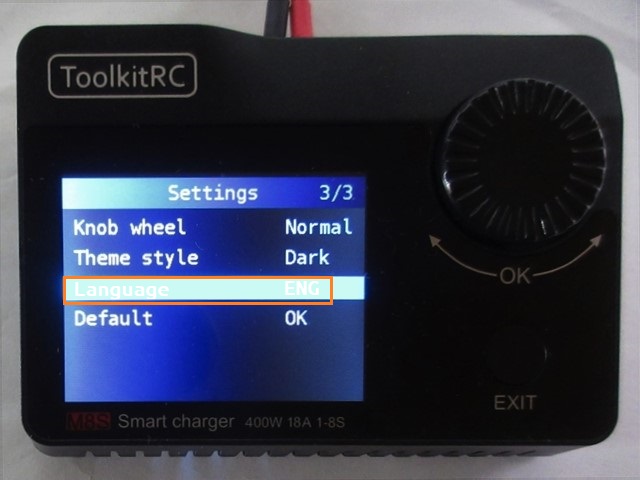

Setting設定画面の3ページめ(3/3)に「Language」項目がある。



ロータリーノブをクリックすると表示言語を変更できる。

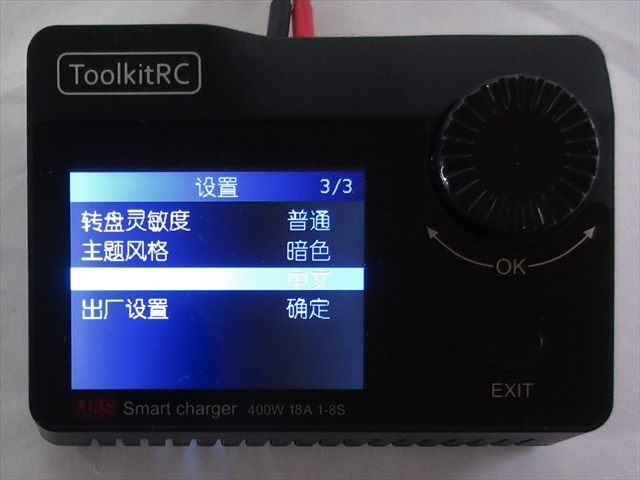

再びノブを回すと ENG→DEU→FRA→ITA→POR→ESP→中文 と変わる。

残念ながら日本語はない。



ENGで我慢して再びロータリーノブをクリックして決定。

EXITボタンで戻る。



とりあえずの環境の初期設定はこのくらいでOK。



実際に使い始める前に、どうしても気になっているところが1つある。

それは表示画面が剥き出しになっている点。



液晶の保護

液晶の表面は透明プラスチックなのでスグ傷はついてしまう予感。



悲しい思いをする前に画面を保護しておけば少しは安心。

というわけで、汎用の保護フィルムを貼っておくことにする。



1.液晶サイズ

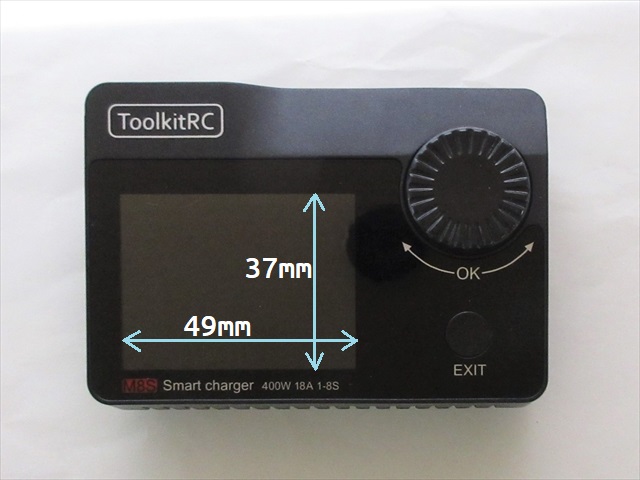

表示窓の部分を測るとおよそ49mm×37mmでアスペクト比は 4:3。



4:3比率で、実画面寸法より一回り大きいガラスシートを選んでみた。

ⒸELECOM





2.保護フイルム

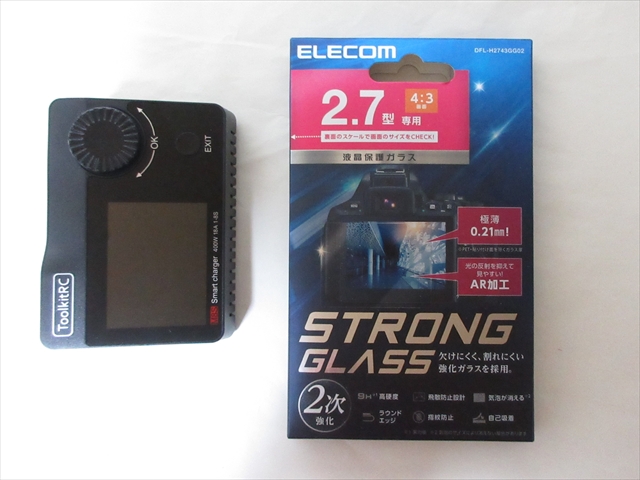

使用したのはELECOMのガラスフィルム2.7インチ用。

プラスチックではなく、ガラス板のフィルムである。



ちなみに・・・

柔らかいモノを「フィルム」、硬いモノを「シート」と呼ぶものと思い込んでいたが違うようだ。

JIS規格によれば、厚さ250μm(=0.25mm)を堺にして、未満の物をフィルム、以上の物をシートと呼ぶそうである。

勉強不足で知らなかった。



この商品は、0.21mmのガラス板。

0.25mm未満なので「ガラスフィルム」ということである。

(まあどうでもいいことだけど)

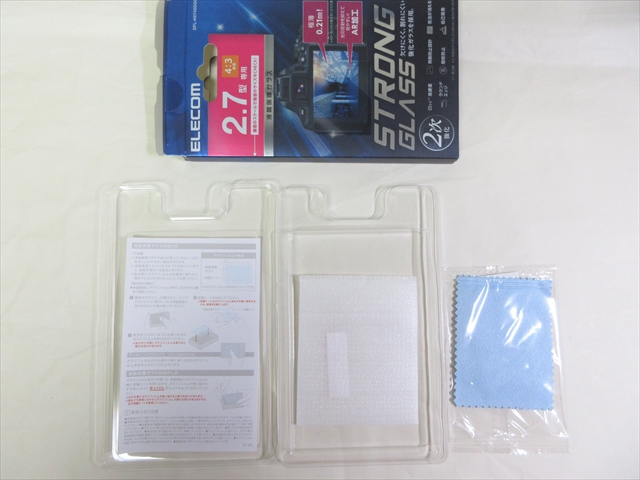

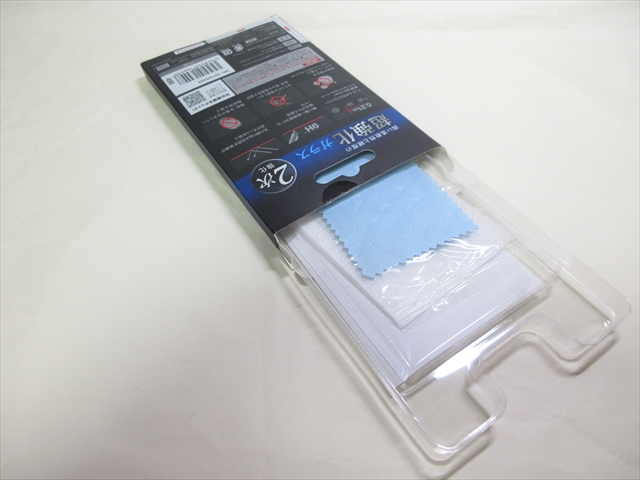

内容物の確認。

カメラモニタ用になっているが、スマホなどのフィルム貼りと要領は同じ。



3.保護フィルム貼り

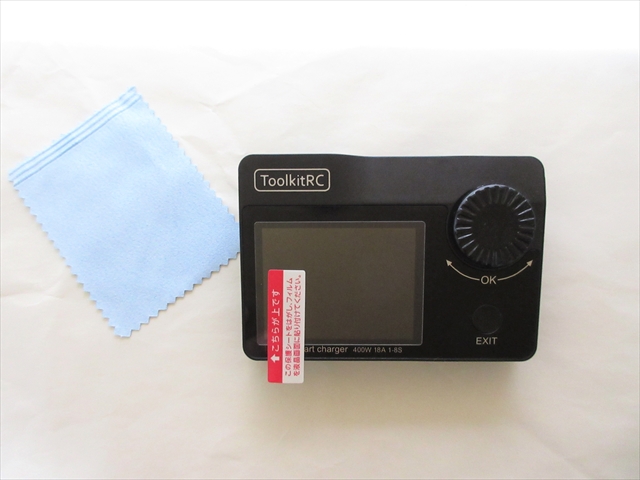

①まず本貼りの前に本体にフィルムを重ね置きして、大きさと余白を確認。

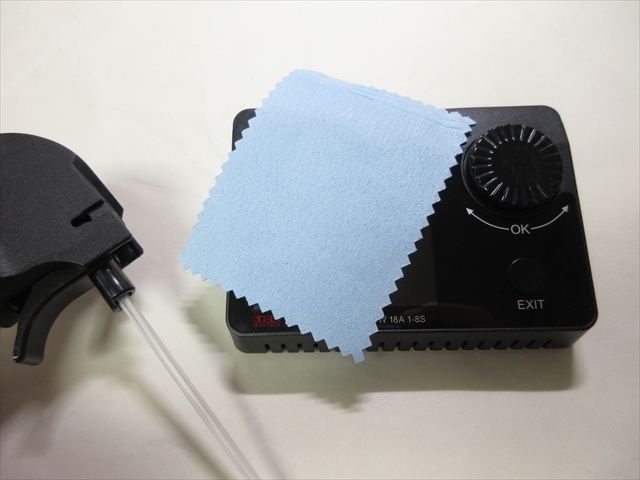

②クリーニングクロスやエアダスターを使って本体の埃を取り除く。

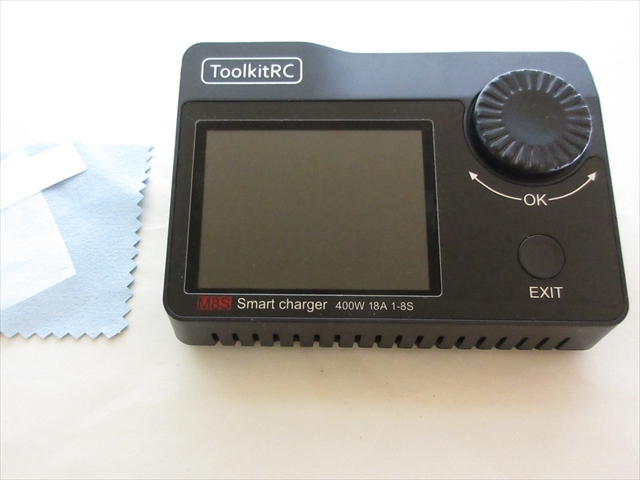

③「シート配置」を再確認して、裏フィルムをはがして一気に貼る。



これ安心。
