【道具 #32-2】LiPo│LiHV│NiMh “ToolkitRC M8S チャージャー ” 使い方│テスト編 #2

道具

バッテリー充電器 M8S充電│放電│レビュー



前回の『バッテリー充電器 M8S準備編の続き。



実際にLi-Poバッテリーの充電・放電テストをしてみる。







スポンサーリンク

充電テストの前に

1  コネクタの種類

RC模型やドローンなどに使われるLi-Po充電池。



リポ電池のコネクタには、容量や用途によって色々な種類のコネクタがあり(自分も含め)素人にはとても判りにくい。



主なメーカーは3社くらい。(たぶん)



  • molexⓇ・・・電気電子機器や光ファイバー接続システムなどを製造するアメリカ企業、PC電源ユニットのコネクタでも有名。



  • 日本圧着端子製造株式会社・・・「Japan Solderless Terminal」のJSTⓇコネクタを作る日本企業、中継用L/EL系は別名タミヤコネクターでも有名。



  • AmassⓇ・・・XT60やXT30、MR系コネクターで有名な中国系企業。







ToolkitRC M8S 使用方法

今回は単セルの1Sリポバッテリーと3セル直列の3Sリポバッテリーを充電する。



1  1S-LiPoバッテリー

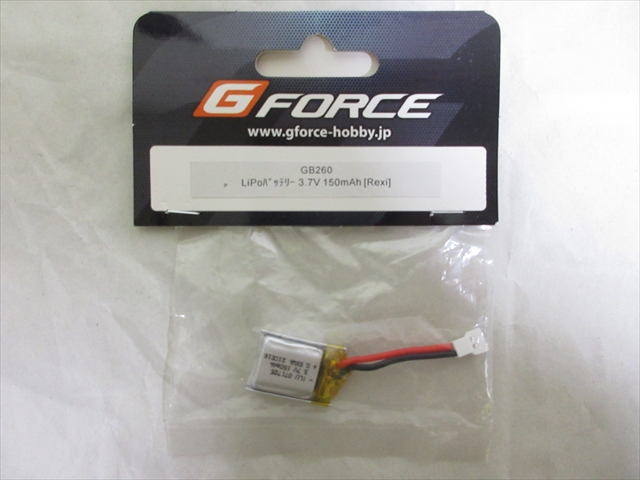

G-FORCEブランドのコネクタ付きリポバッテリーをテストする。



ドローンやRC玩具用の汎用バッテリーである。

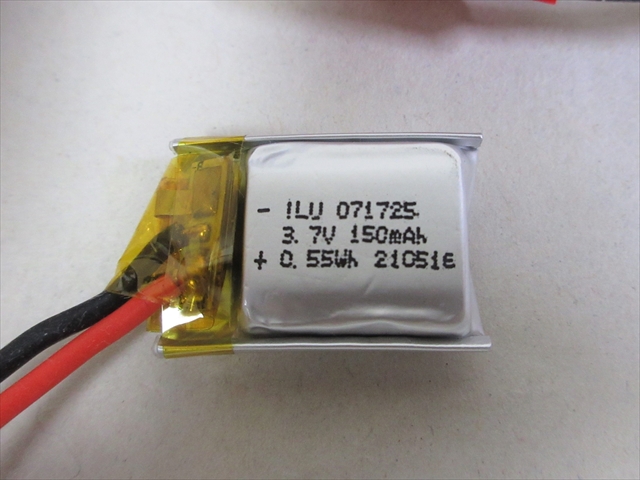

単体1セル3.7Vで容量は150mAh。



コネクタにはmolexⓇの中継コネクタ51000系2.0mmが使われている。



1.電源とケーブル

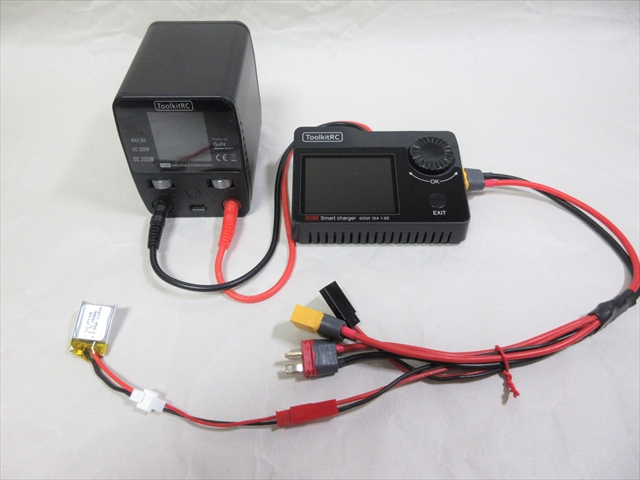

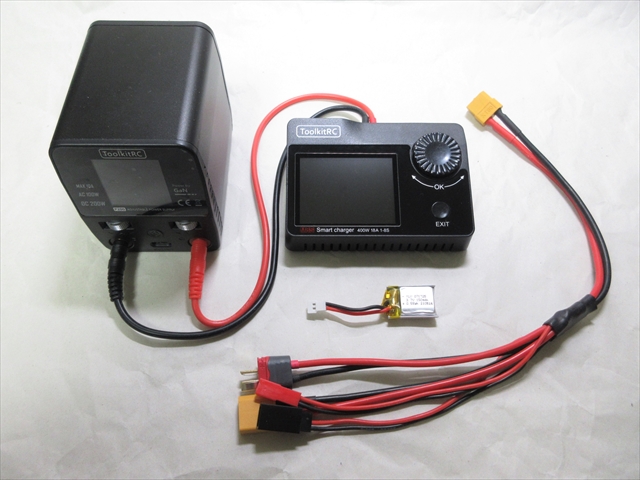

1次側の電源にはToolkitRCのパワーサプライP200を用意。



P200のOUTPUTと本機M8SのINPUTをつなぐ。



パワーケーブルはP200の付属品。



充電器とLiPoバッテリーを繋ぐには汎用品のケーブルを使うが、手持ち充電ケーブルに”molex2.0コネクタ”が入っていなかった。



なので、変換ケーブルを新たに用意する必要が出てきた。

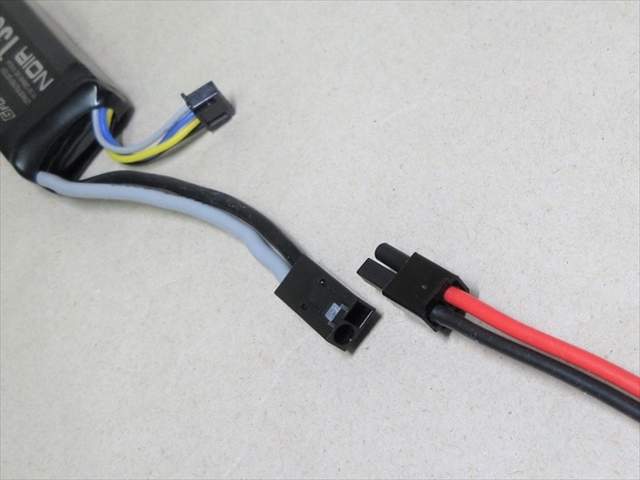

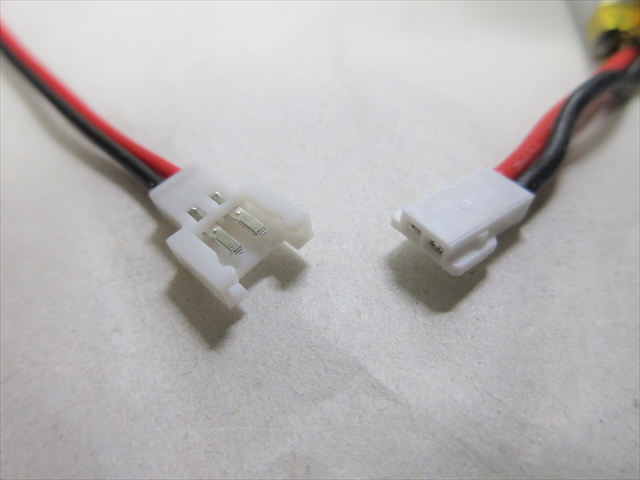

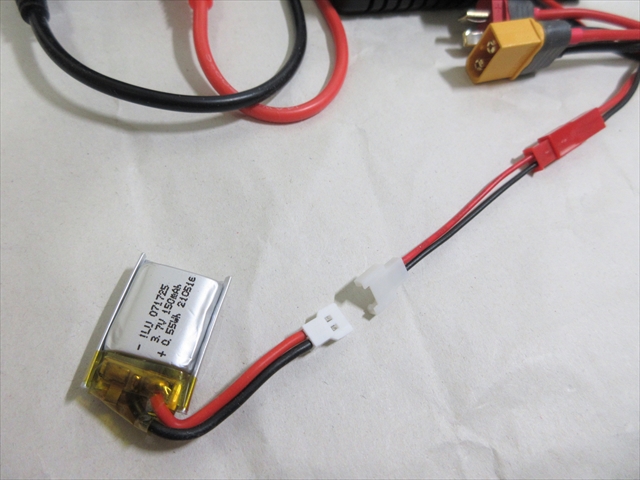

中継する赤いコネクタはJSTⓇRCYの2.5mm、そのもう一端がmolexⓇ51006の2.0mmになった変換ケーブル(写真⇩)をDIYで作った。



2.親電源

M8Sに必要な電源は「INPUT 7~30V」。

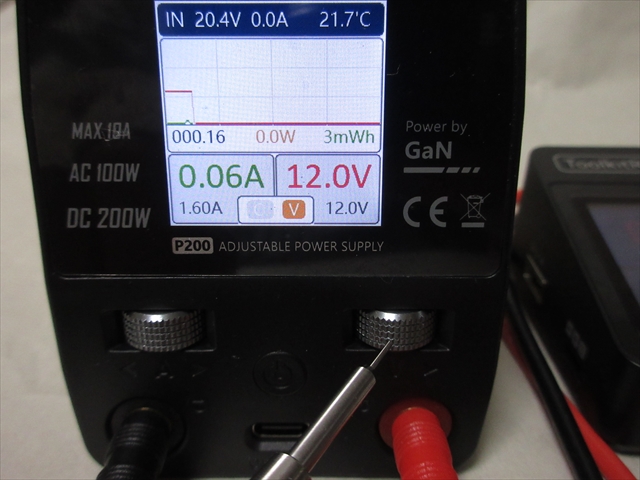

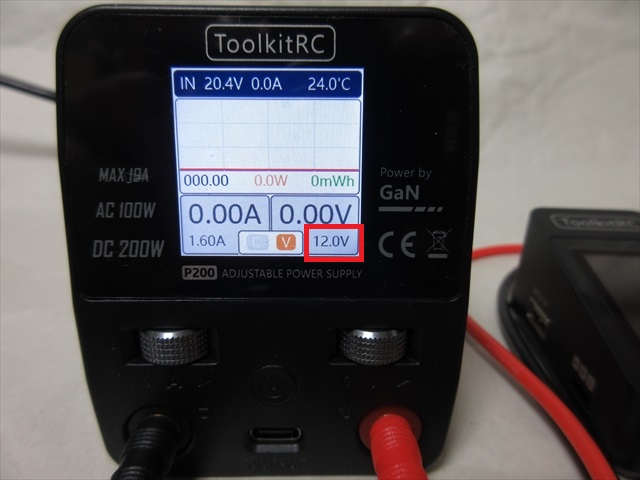

今回は標準の12Vにしてテストしたいので、P200の設定を「12.0V」に。



P200の右ジョグダイアルをクリックして給電開始。



同時にM8Sが起動する。

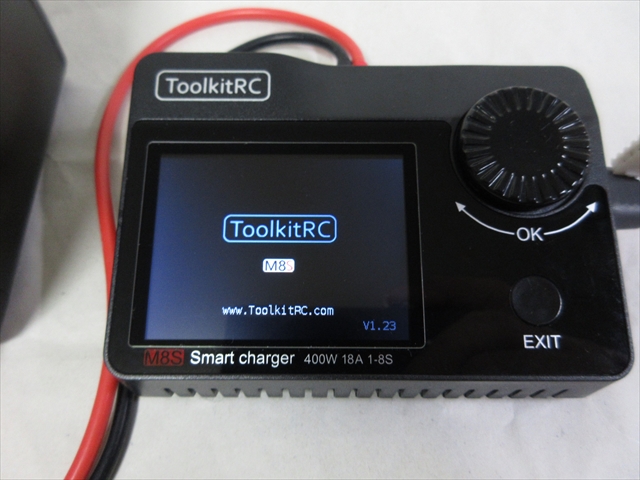

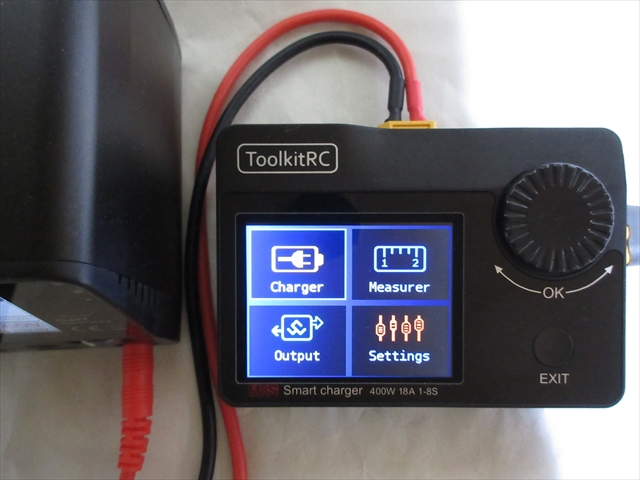

電源ON時の初期画面。



3.充電設定

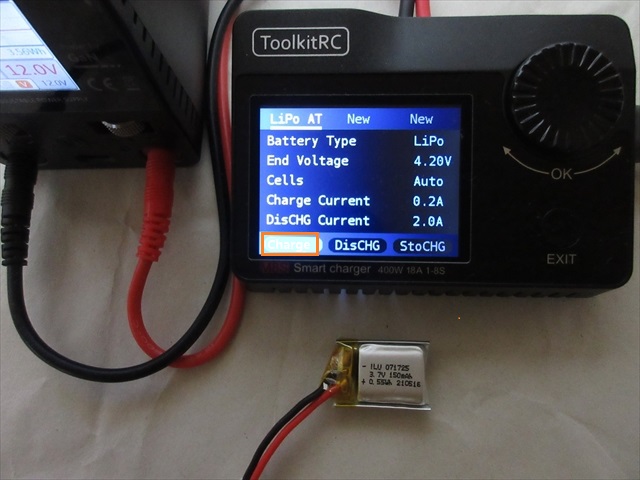

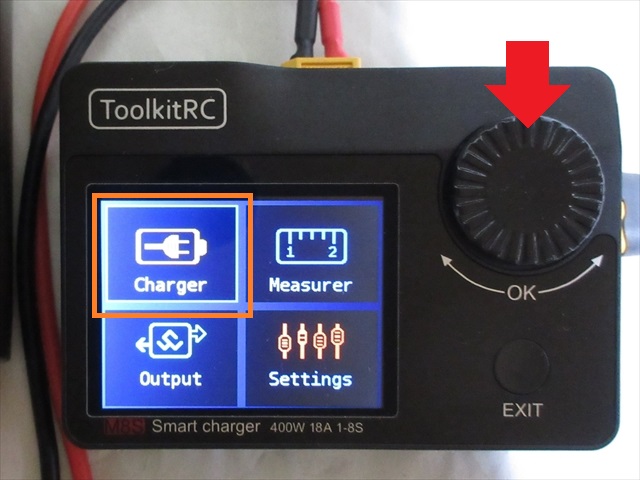

選択枠が「Charger」になっていることを確認。



右ロータリースイッチをクリックして押し込み設定画面に入る。



そのままロータリースイッチをクリック&回転して「Charge Current」に移動。

ここで充電の電流値を設定する。





メモ 1

LiPoバッテリーは「電池の容量と同じ電流値で充電する」のが基本と言われている。

例えば充電池容量が1000mAhなら「1000mAで1h(1時間)かけて充電」という意味。

※"C ″は電流(カレント)のこと。



今回テストするLiPoバッテリーは150mAhである。

“1Cルール”なら150mAに電流を設定しなきゃいけないのだが、M8S側は0.1A単位でしか設定ができなず「0.15A」のという設定が不可。



0.1Aにするか0.2Aにするか。



仮に0.1Aで充電すれば90分?かそれ以上かかる計算・・・

悩んだがここは0.2Aでいくことにした。



何度も充放電を繰り返す予定はないし、2倍ではなく1.5Cならそう危険な設定でもないし、監視下で充電するので大丈夫だろうと判断。



4.充電

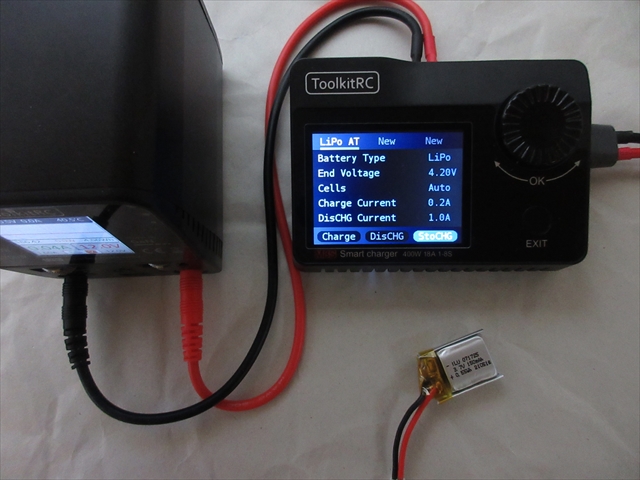

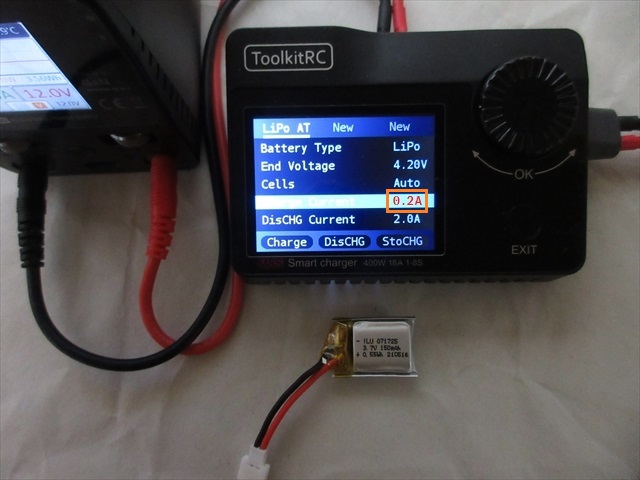

電流値を「0.2A」に設定。



できたらEXITボタンで戻り、一番下の「Charge モード」を選択。



そのままロータリースイッチをクリックして押し込むと充電がスタートする。

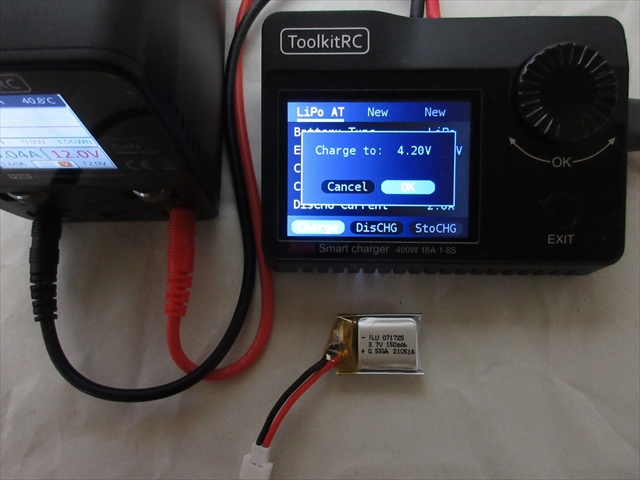

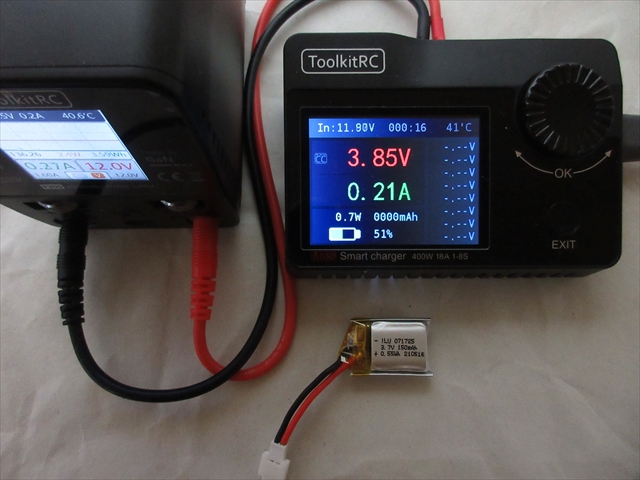

電池残量は約51%、設定電流0.2Aで充電をスタート。

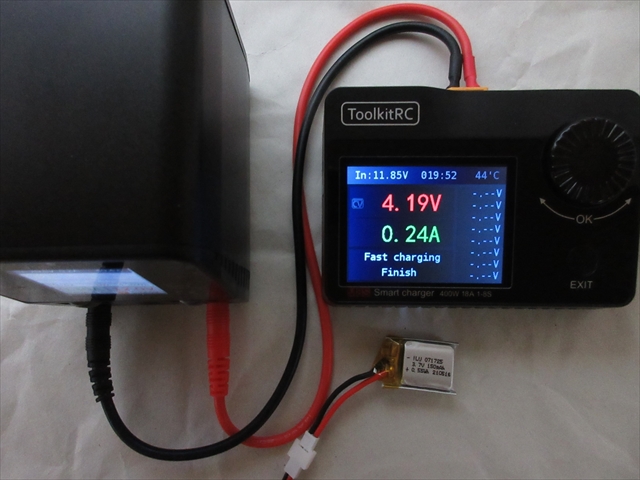

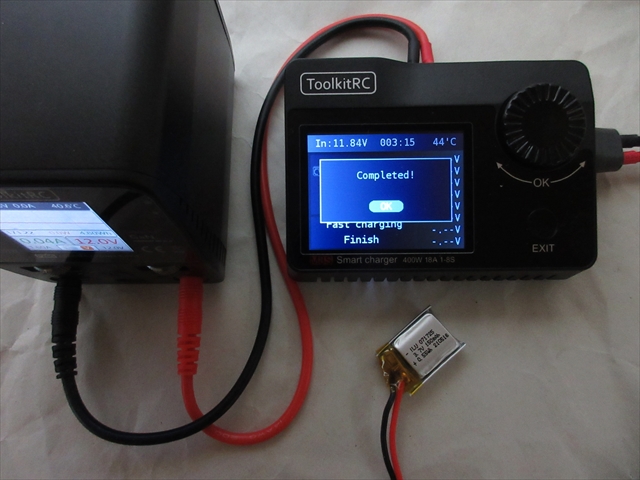

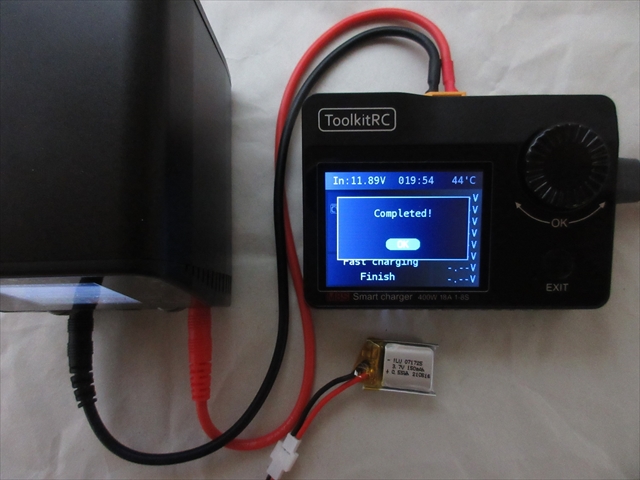

約20分で充電が完了した。



充電ストップ設定は4.20V。

(画面は4.19Vになっているが、充電停止時は4.20Vだった)



5.放電

LiPoバッテリーを保管する場合、満タンでも空っぽでもなく中途半端な「3.7~3.9V」にしておくのが電池に優しい保管方法らしい。



というわけで、このM8Sにもある「Stock Charge モード」を試してみる。



テストするLiPoバッテリーは先ほど満充電にしたもの。

数時間は休ませてある。



設定画面の項目で放電の電流値「DisCHG Current」を設定しておく。

今回は初期設定のままで。

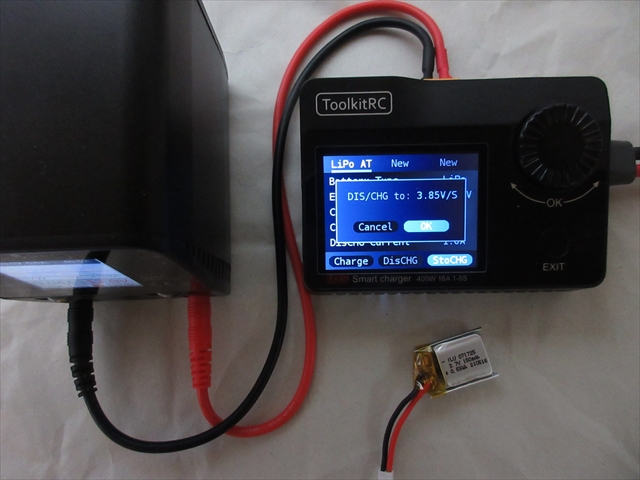

設定したらEXITボタンで戻り一番下の「StoCHG モード」を選択。



ロータリースイッチをクリックしてスタート。



数分でストック放電が完了した。

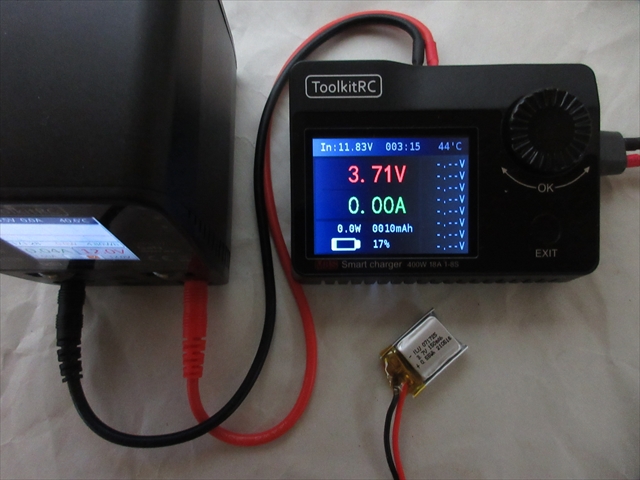

完了電圧は「3.71V」になっている。



ちなみに表示画面の「44℃」はM8S内部温度。

LiPoバッテリーの温度は不明だが、触っても室温と変わらない。





2  3S-LiPoバッテリー

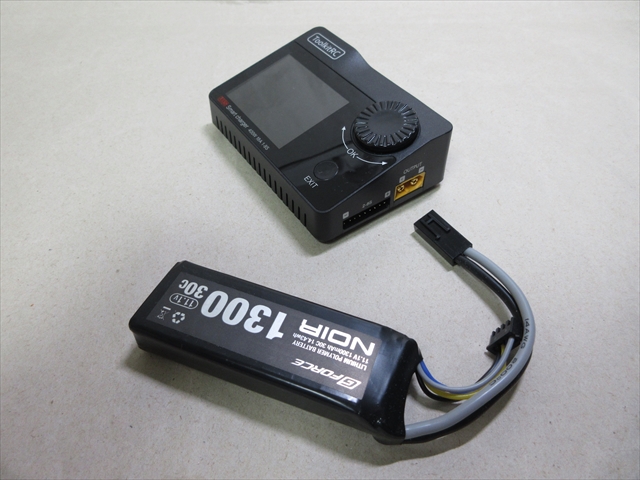

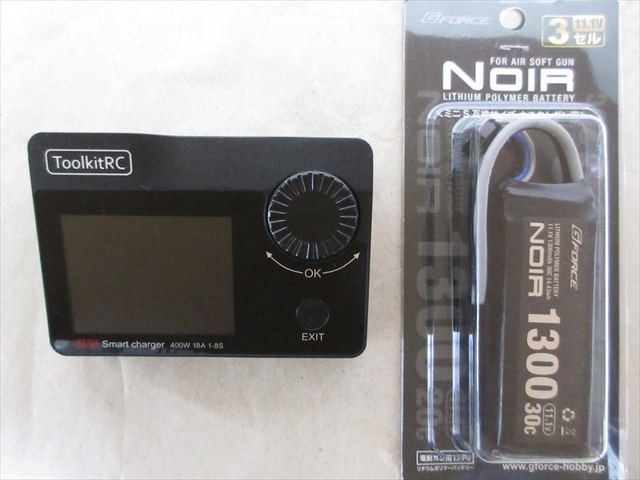

G-FORCEブランドのコネクタ付き3Sリポバッテリーをテストする。



電動ガンなどに使われる高出力バッテリーである。



直列3セル11.1Vで容量は1300mAh。



コネクタは、タミヤ型ミニと呼ばれるJSTⓇELコネクタ。



1.ケーブル

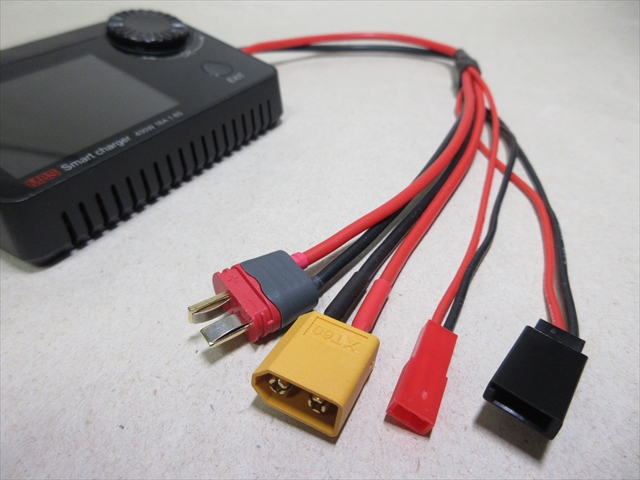

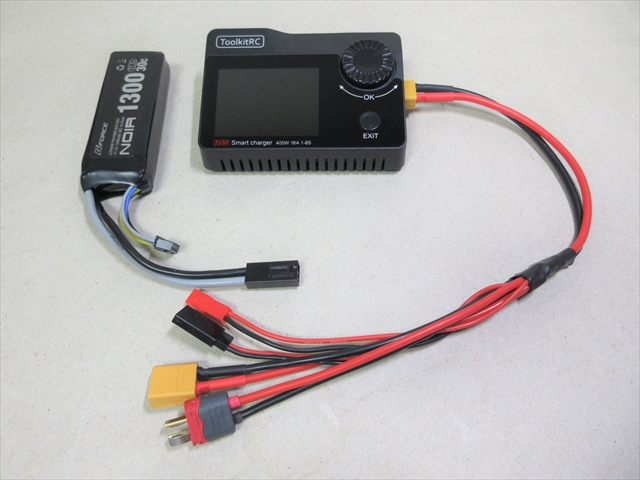

M8S側のXT60コネクタに合わせたマルチ充電ケーブルを用意。



しかしまたしても、手持ち充電ケーブルに”タミヤ型ミニ(JSTⓇEL)”が入っていないので、別の中継ケーブルを介して繋いでやる。

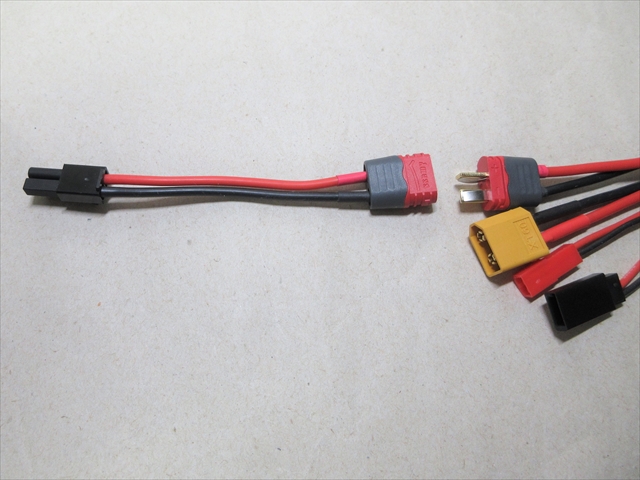

中継ケーブルはTAMIYAミニ↔AmassⓇXT30。

これも自作品。



2.バランスケーブル

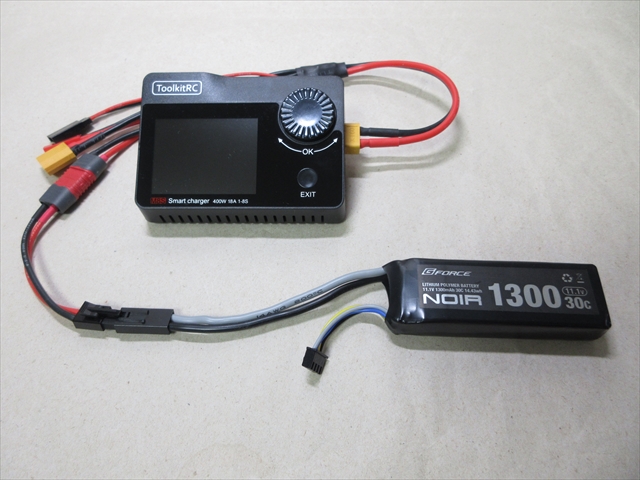

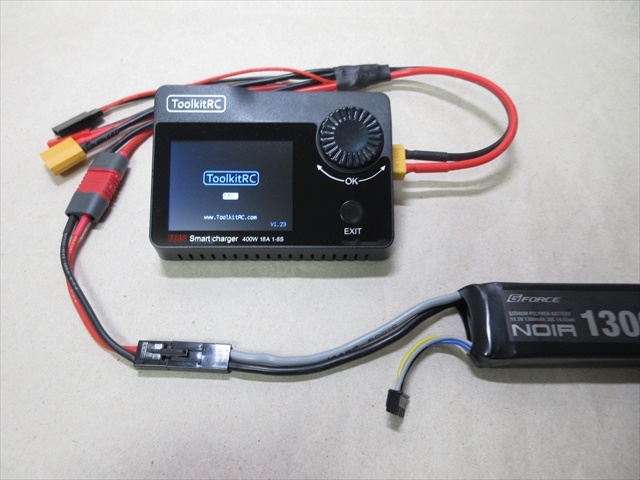

バッテリーのコネクタをつなぐとM8Sが起動する。

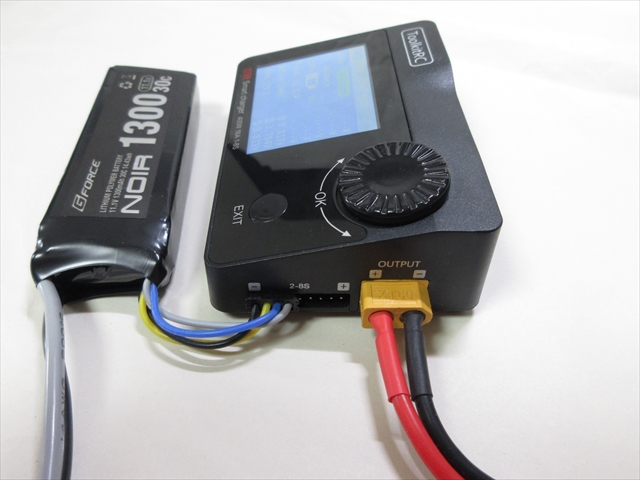

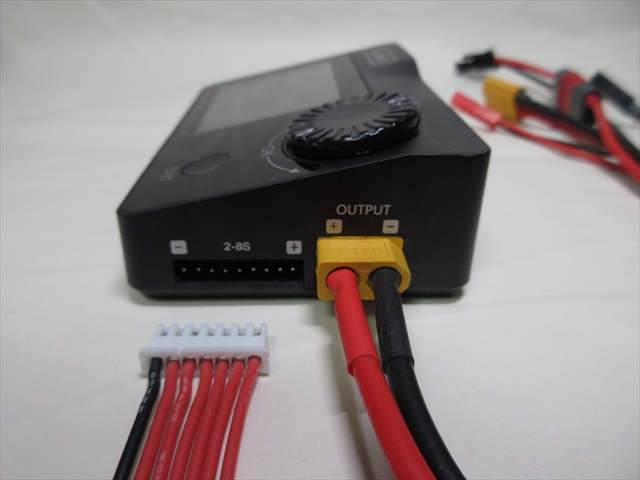

次に「バランスケーブル」と呼ばれる束線があるので、これをM8Sのバランスポートに挿し込む。

端子はJSTⓇのXH。



ポートは左詰めで使用する。

今回の3Sリポバッテリーの「バランスケーブル」は4芯ケーブルなので、左から4本分の場所にXHコネクタがつながるようにする。



一番左がマイナス(-)線になっていることに注意。



メモ 2

LiPoバッテリーの表示記号について

2S、3S、4Sなどの”S”は直列(series)の意。3Sなら3セル直列。

1C、2C、3Cなどの”C”は電流(current)の意。3Cなら容量(mA換算)の3倍。

cell(セル)は電池の最小単位のことで1パックに2cellなら単体電池2つの意味。

※ 同じ”C”でもカレント(電流)ではないし、パック内で直列か並列かも無関係。





3.バッテリー情報

LiPoバッテリーのパワーケーブルとバランスケーブルをM8Sにつなぐと、バッテリー情報が見られる。

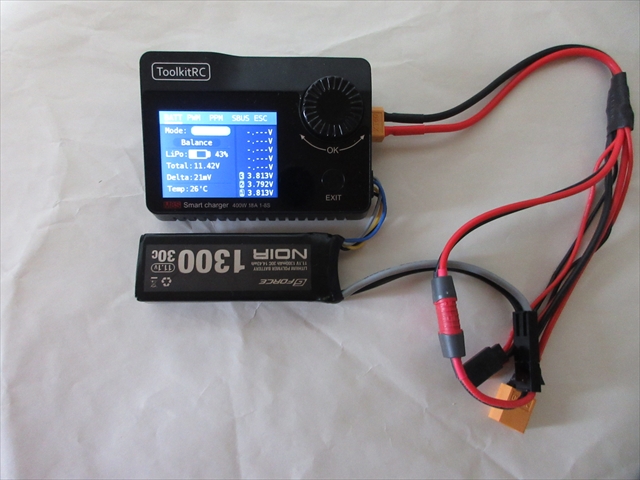

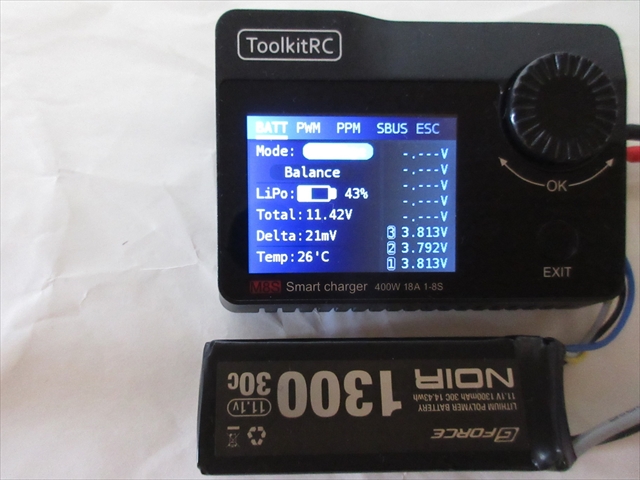

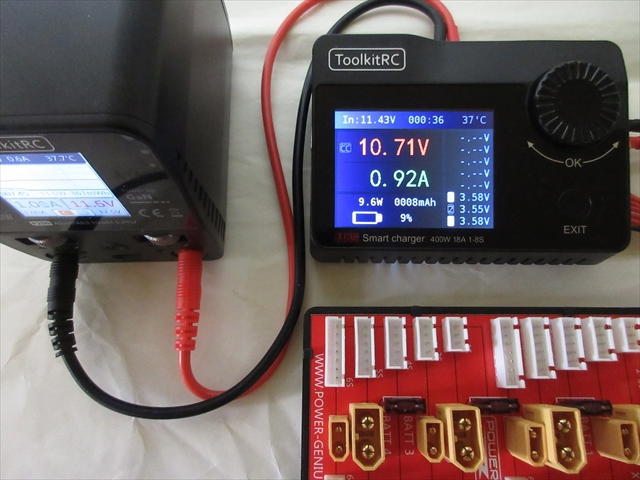

電池残量は43%、総電圧は11.42V。



3S(直列)3セルの各電圧を下から①②③で表示。



写真下⇩の例では、①3.813V ②3.792V ③3.813V となっている。

4.充電

1)バランスボード

M8Sにはバランスポート(port)があるので、LiPoのバランスケーブルを直接つなぐことが出来る。

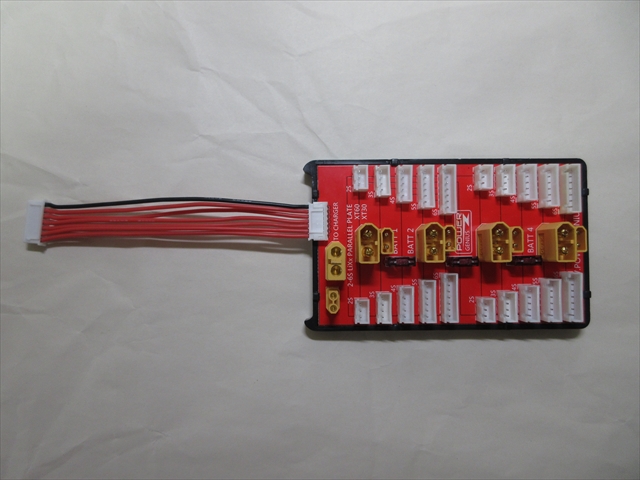

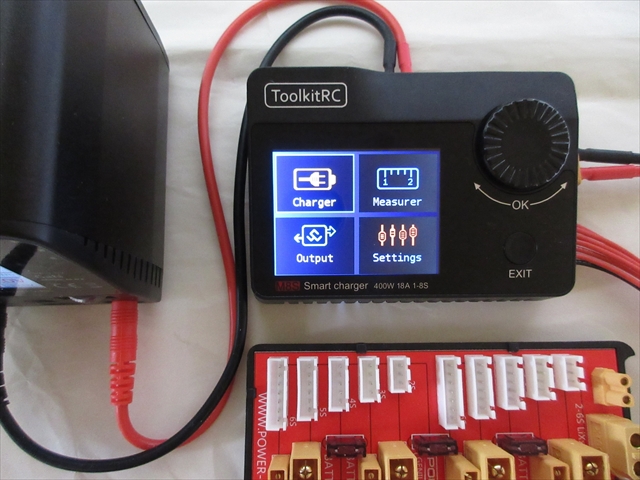

が、今回あえて「バランス充電ボード(board)」を介して充電してみる。



こちらはPOWER-GENIUSというメーカーの製品。



商品説明には「2~8S」と謳われている。



8Sまで対応!?



ところがボードを見る限り6Sしかないという製品。

バランスケーブルを見ても案の定、7芯だけ。

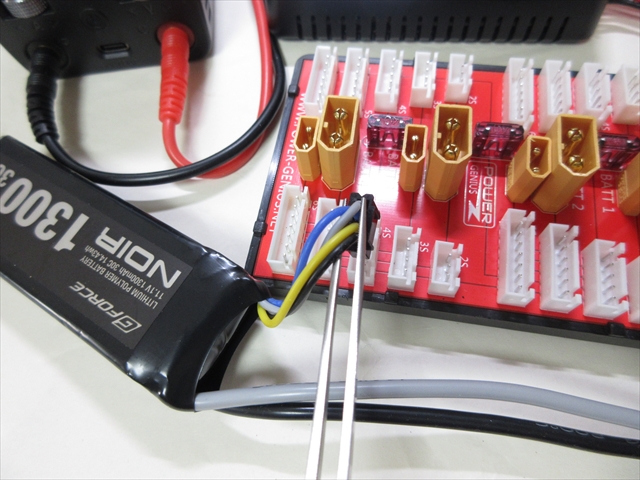

3S-LiPoのバランスケーブルをバランス充電ボードの「3S」の端子に挿す。

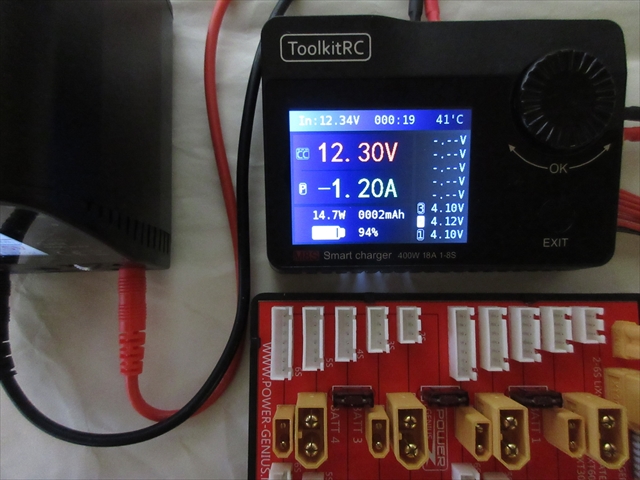

2)充電

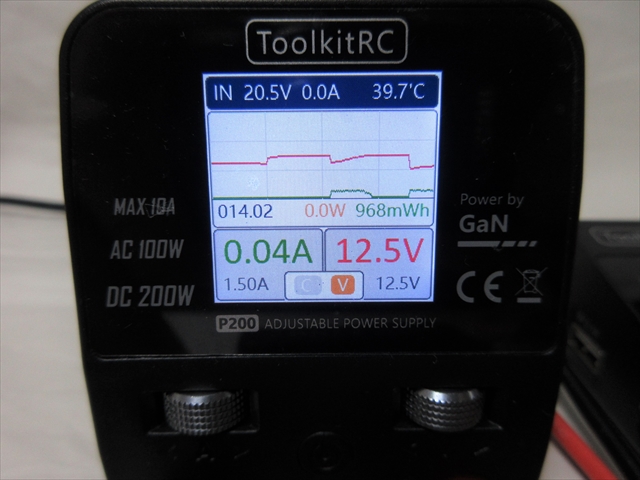

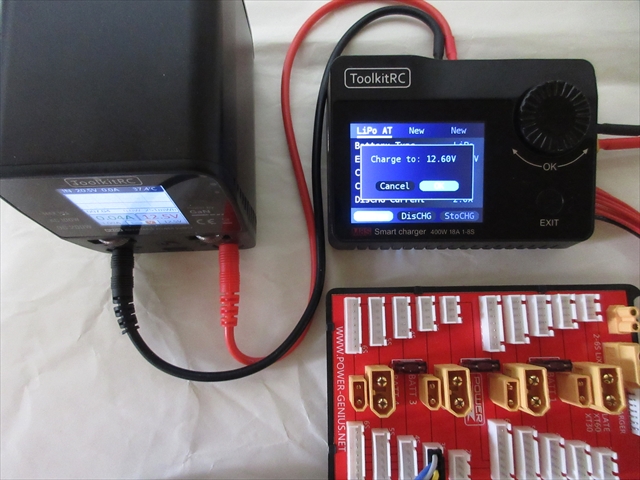

パワーサプライP200の電源を入れる。

今回は電圧を12.5Vにしてみた。



バッテリーの容量が1300mAhなので、M8Sからの充電電流1Cは1.3Aとなる。

なので変動誤差を見込んで、親電源側は少し多めの1.50Aで給電する。



P200からの給電がスタートするとM8Sは初期画面になる。

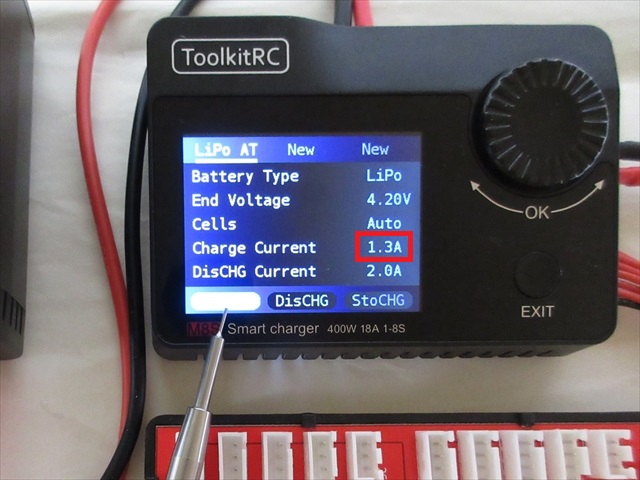

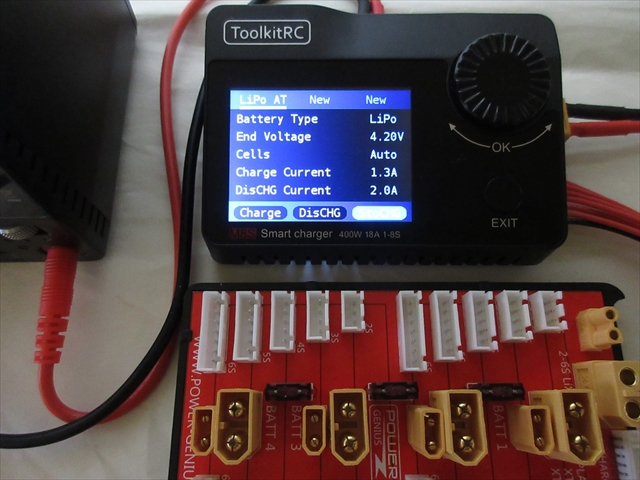

ロータリースイッチを押して「Charger」内の設定モードに入り「Charger Current」を1.3Aに設定する。



※LiPoバッテリー容量1300mAh ⇒ 1C充電の電流は1300mA=1.3A

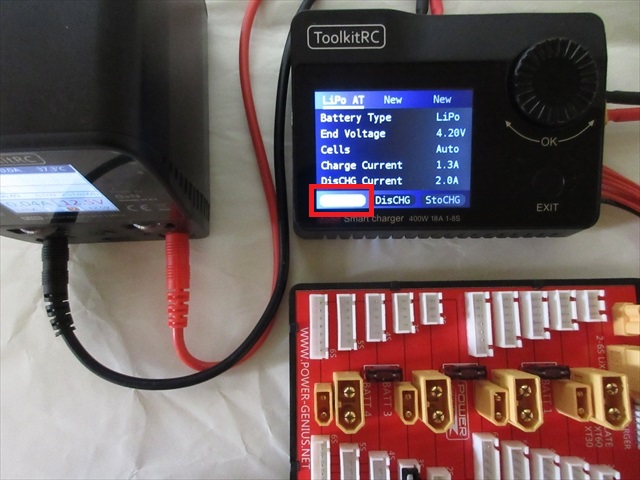

設定を終えたらEXITボタンで戻り一番下の「Charge」を選択してロータリースイッチで決定。



続けて「OK」をクリックして充電スタート。

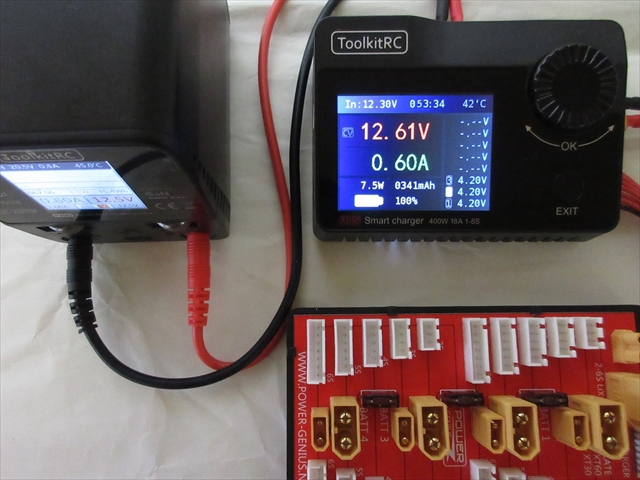

およそ54分で充電完了。



各セル①②③の電圧は4.20Vに揃っている。



5.放電

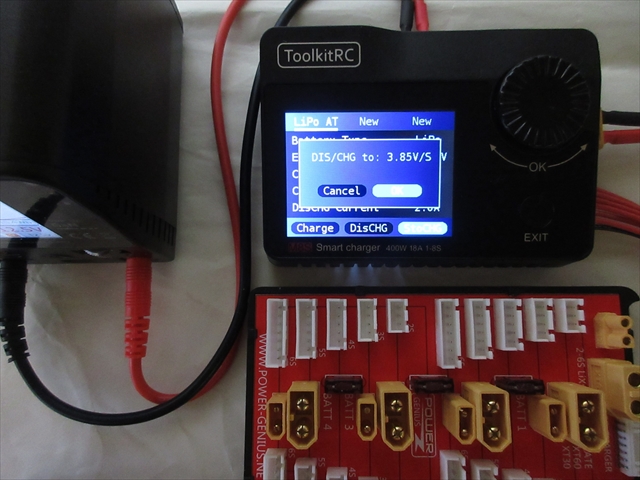

満充電した3S-LiPoバッテリーを「Stock Charge モード」で放電する。



設定画面に入り「DisCHG Current」項目で放電電流値を2.0Aに設定。

設定したらEXITボタンで戻り一番下の「StoCHG モード」を選択。



続けて「OK」をクリックして放電スタート。



およそ10分で放電が完了。

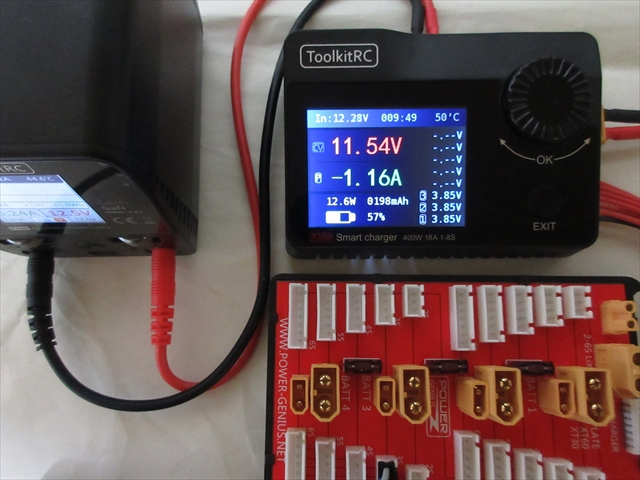

3セルは共に3.85Vになっている。



3  サーボテスト

RC模型などのサーボモーター信号(PWM / PPM / SBUS)を計測できる。



ユーザー記事を見ると、なかなか高機能な解析ができるらしい。

しかし残念ながらサーボモータを持っておらずこのテストは出来なかった。









まとめ

使用感

良いところ

  1. LiPo│LiHV│LiFe│LiIon 多種バッテリーに対応。
  2. なんといっても小型。持ち運んでも片付けても小さいことは正義。
  3. 操作がカンタン。ロータリーとEXITの2つしかない。
  4. カラーTFT液晶が見やすい。



良くないところ

  1. 細かな電流値設定ができない。0.01Aまで設定したい。
  2. 40℃になるとファンが煩い。50℃になると何事か?と思うような爆音。
  3. 入出力端子がXT60しかない。
  4. 精度が不明。例えば放電圧を3.8Vに設定しても3.8未満になることがある。



まとめ感想

トイR/Cや工作用バッテリー充電のために購入したM8S

極限的な使い方はしないので、必要にして十分な機能が揃っている。



コンパクトだし操作はカンタンだし、直流パワーサプライP200と一緒になかなか使えるチャージャーと言える。
