前回の『マルチメータ TC66C簡単ガイド#1 の続き。



今回は”Bluetooth通信するスマートフォン用アプリ”と”USB micro-Bで有線通信するPC用アプリ”の2つを試してみる。







スポンサーリンク

Bluetooth (無線)

スマートフォン用アプリ

TC66Cのデータをスマートフォンでモニターできるアプリを使ってみる。

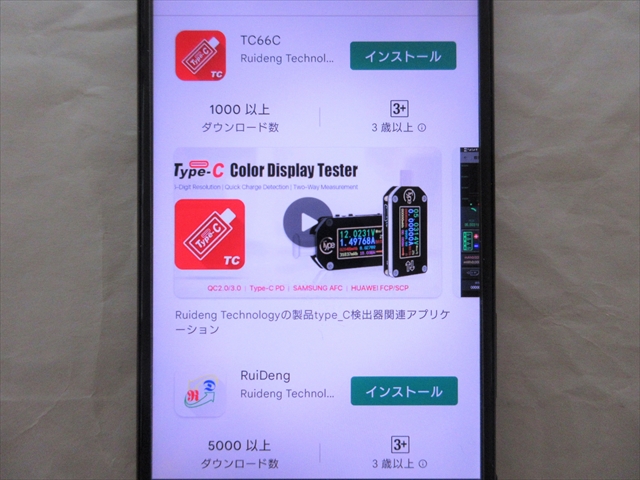

製品名のTC66CでGoogle検索。

ⒸGOOGLE



見つけたアプリをダウンロード&インストールする。

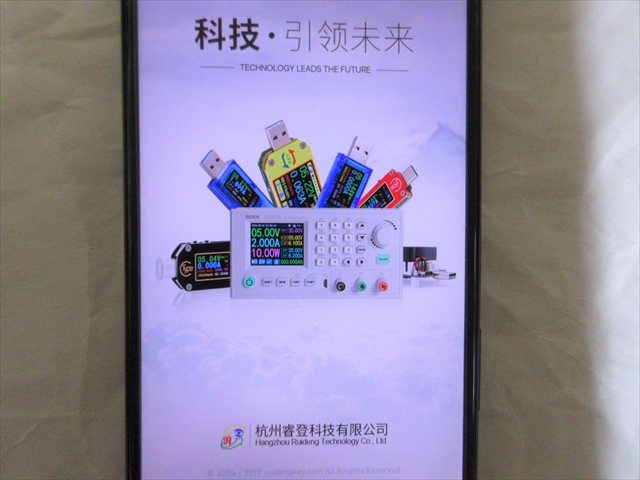

インストール後アイコンをタップした最初の画面。

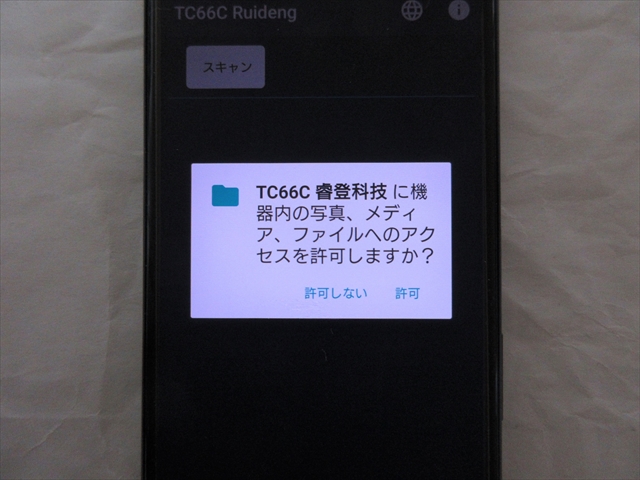

メディアファイル、位置情報などの「ON」を求められる。



Bluetooth 接続

TC66Cの電源を入れる。(何か電源元に挿す)

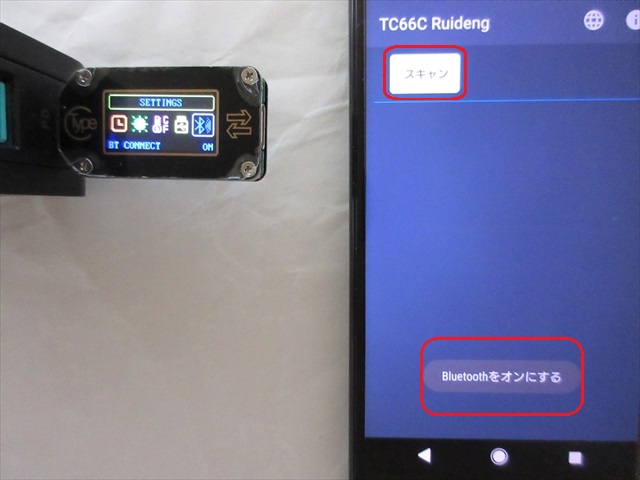

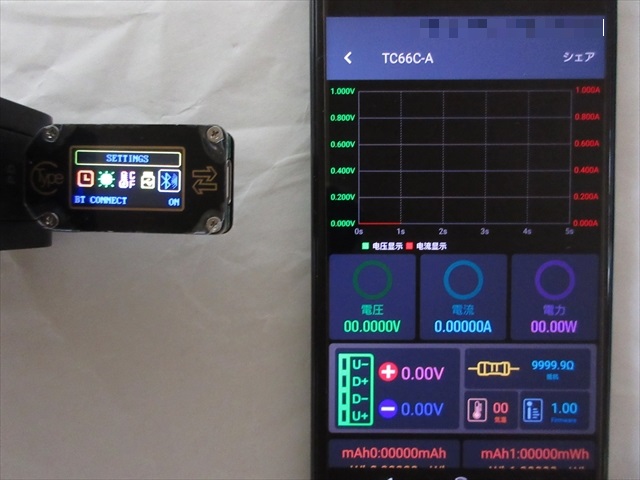

TC66C側のSETTINGで Bluetooth「ON」になっていることを確認。

スマートフォン側も Bluetooth「オン」になっていることを確認。

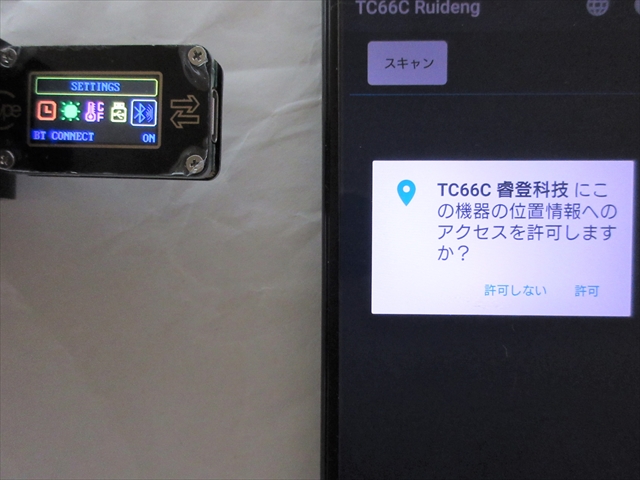

スキャンを開始すると「位置情報へのアクセス許可」を求められる。

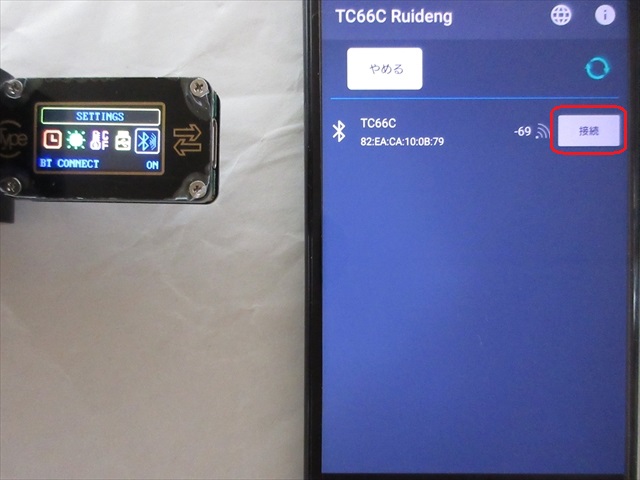

関係あるのかと思いながら許可するとこの画面になるので「接続」。



1秒かからず繋がってモニタ画面になる。



カラフルで見やすい文字表示。



TC66C-A モニタ画面

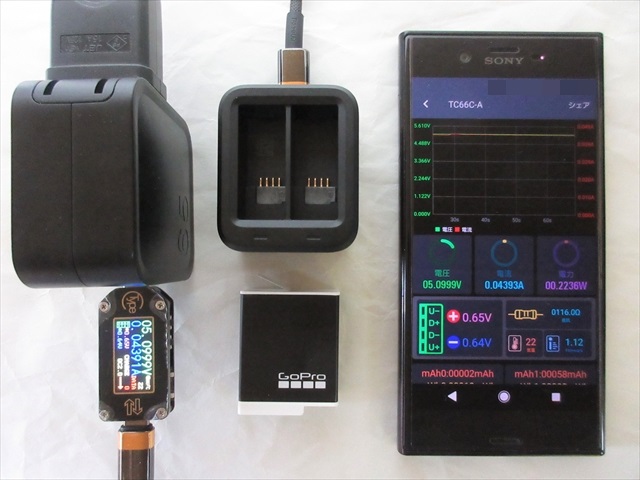

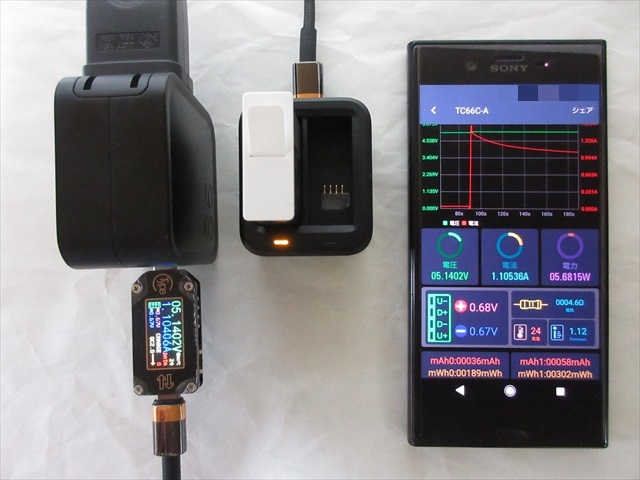

GoPro用バッテリーをテスト充電しながら、モニタされる様子を見てみる。



1.ディスプレイ内容

TC66C本体の表示とアプリモニターの表示はリンクされていて刻々と変化する。

(スマホへの時差は約1秒ある)

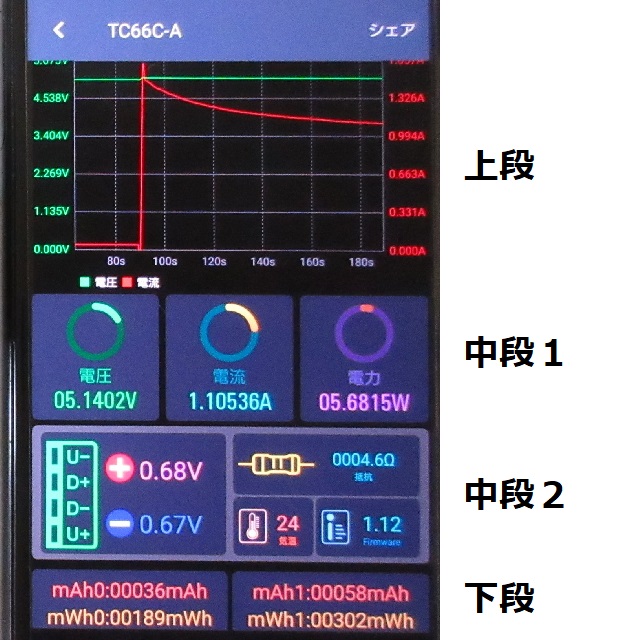

上段   電圧&電流 のグラフ。

中段1 電圧/電流/電力の数値

中段2 端子電圧/抵抗/温度(基板上)

下段   累積電流量と電力を表示。

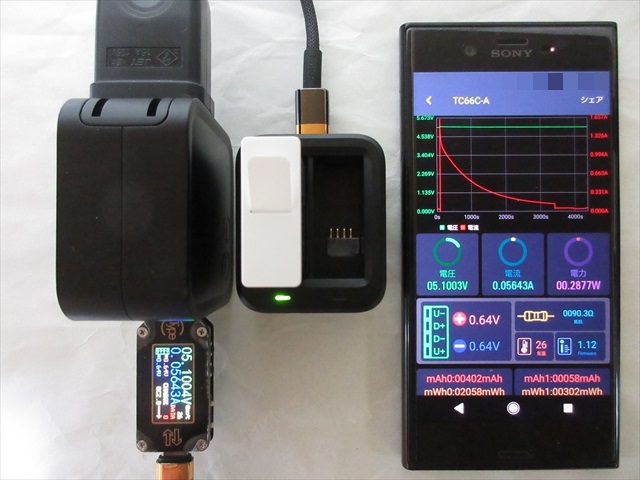

電圧は約5.1Vで一定 (緑色の線)。

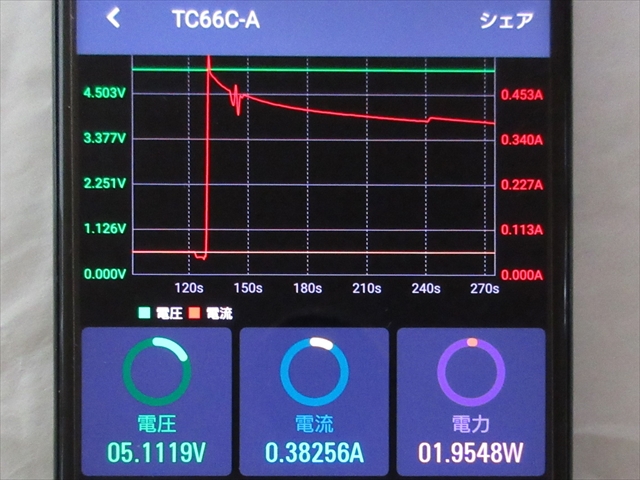

電流は 初め1.87V~0.05Vまで変化しているのがわかる (赤色の線)



電圧と電流のグラフ表示は変化が判りやすい。

またグラフ上でピンチアウト/イン操作すると、グラフを拡大/縮小できる。



他にも何かできないか試してみたが何も起こらなかった。



右上にある[シェア]をクリックしたら「この操作を実行できるアプリはありません」と言われた。



2.TC66Cを操作

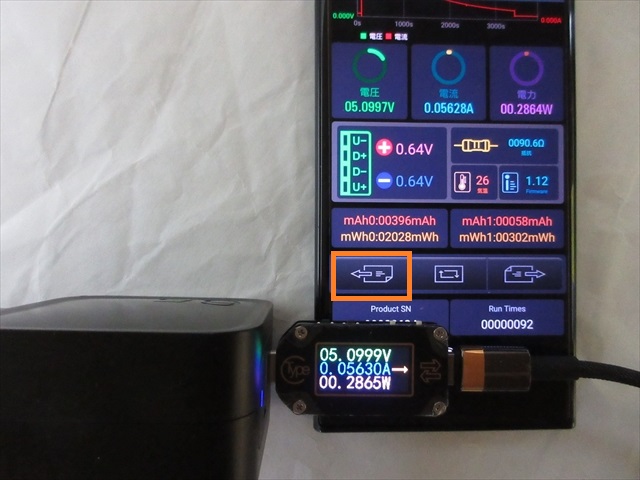

おまけ機能として、アプリ下 ⇦ ⇨ボタンでTC66Cの画面を切り替えられる。



⇦ ⇨ は本体にある K1 K2 スイッチの1クリックと同じ動作。

ただし、長押ししても設定画面モード入などの反応はしない。

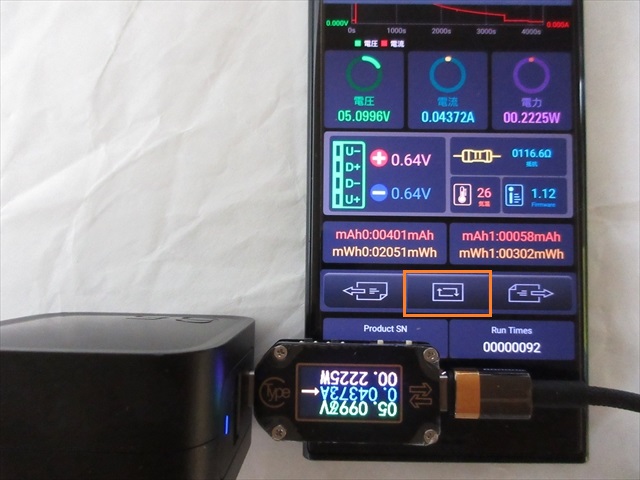

例えば真ん中の🔁 を押すとTC66Cの画面の上下が反転する。



スマホアプリ側からTC66C本体を操作できるのは、この画面の切り替えだけ。

データの保存など他の操作は何もできない。

スマホ画面でも確認できる、というだけのアプリのようである。





USB (有線)

PC用アプリ

TC66Cのデータをパソコンで監視したり保存できるアプリを使ってみる。

またTC66C本体のファームウエアのチェックもパソコン経由で行える。



PC用アプリは製造元のサイトまたは外部リンクからダウンロードする。



RuiDengテクノロジーは ⇒ こちら

外部サイトは ⇒ こちら



ダウンロードされるファイルは「RuiDengUSBMeter.zip」。

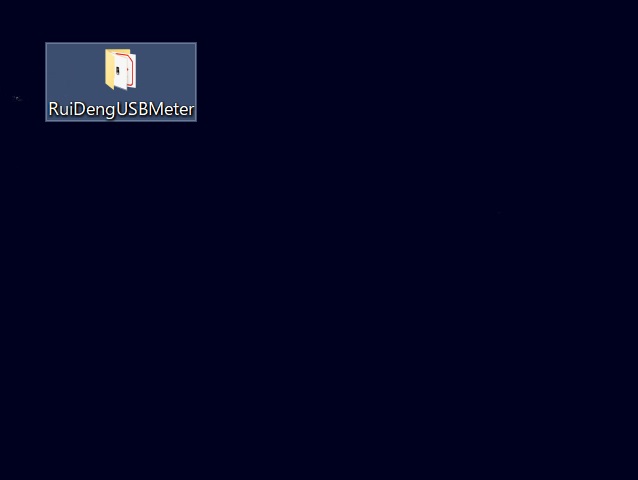

zip解凍すると(指定した場所に)フォルダが作られる。

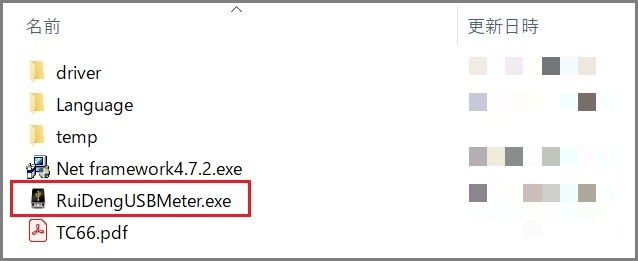

中身は以下の通り。

この中で「RuiDengUSMNeter.exe」がPC用のアプリ。

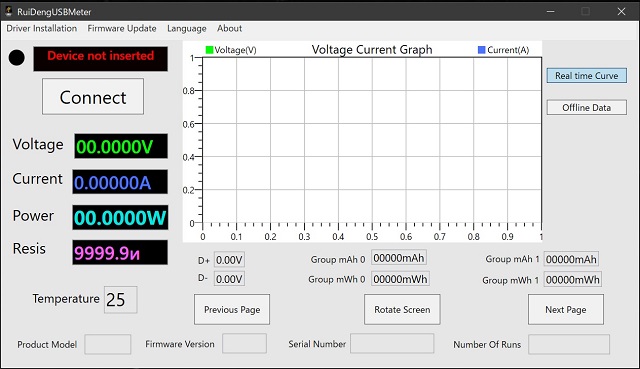

実行すると下記ウインドウが出る。



ファームウエア 準備

まず、ファームウエア更新チェックをしてみる。



更新関連はPC経由のみで可能。

スマホ(Bluetooth)アプリでは出来ない。



1.USB microB端子のON/OFF

ファームウェアのインストール前に、USB-microB端子を有効にする。

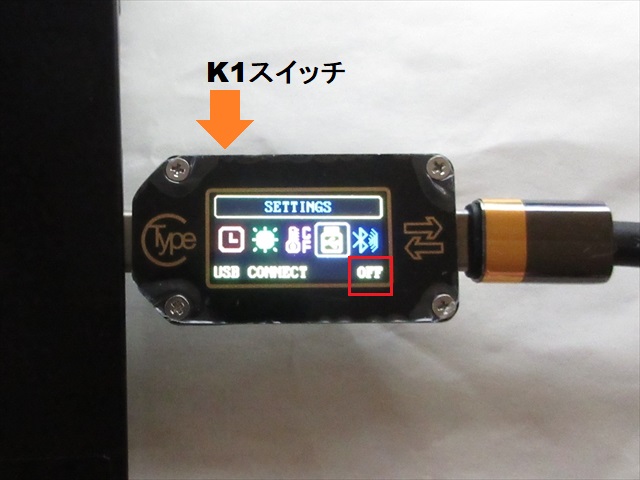

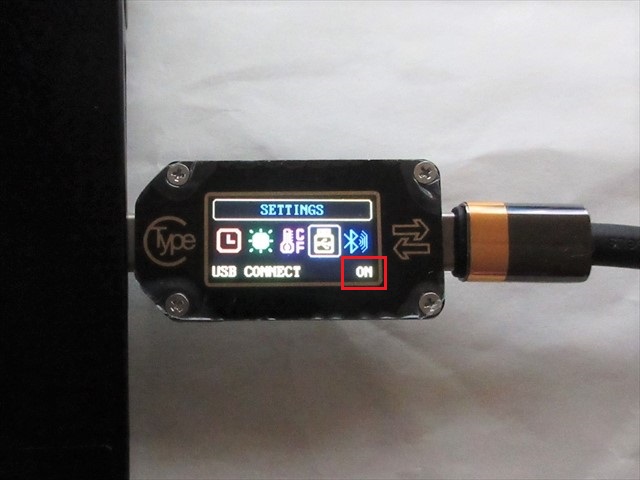

SETTING]内に入り、K1スイッチで[USB CONNECT]を「ON」にする。



2.USB-microBケーブルの接続

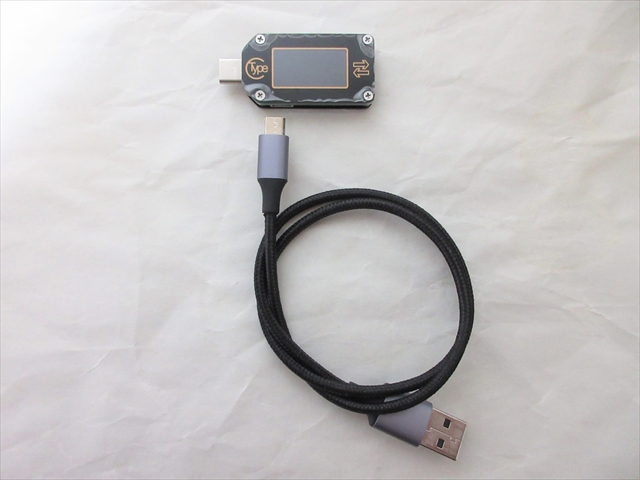

PCへの接続には USB-A ↔ USB-microB ケーブルが別途必要になる。

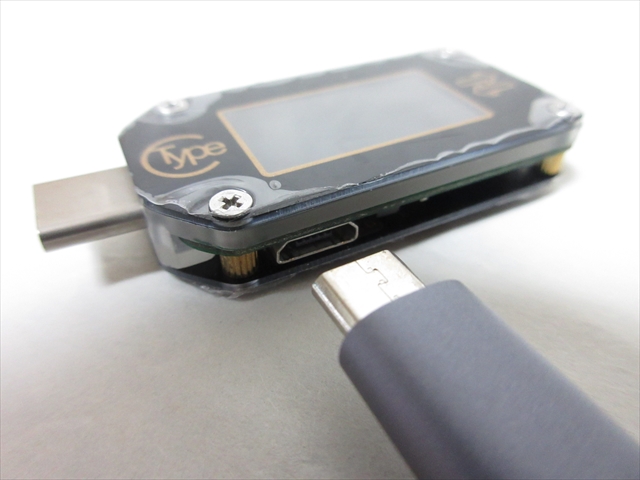

PCとのリンクには本体下部にある”USB microB”ポートを使う。

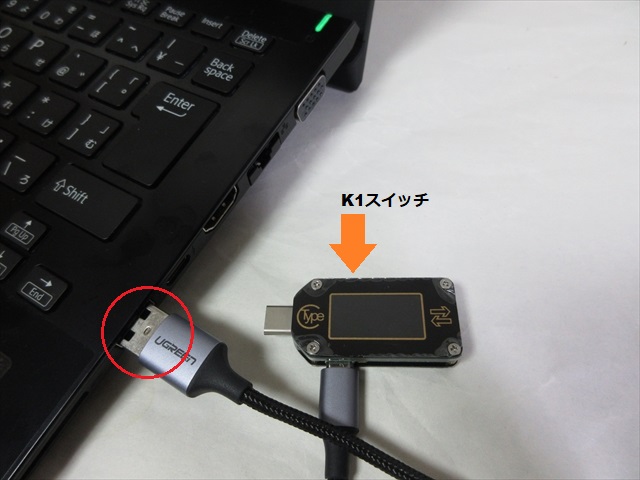

ファームウエアを更新する場合のみ、TC66CK1スイッチを押したままUSBケーブルをPCに接続する。

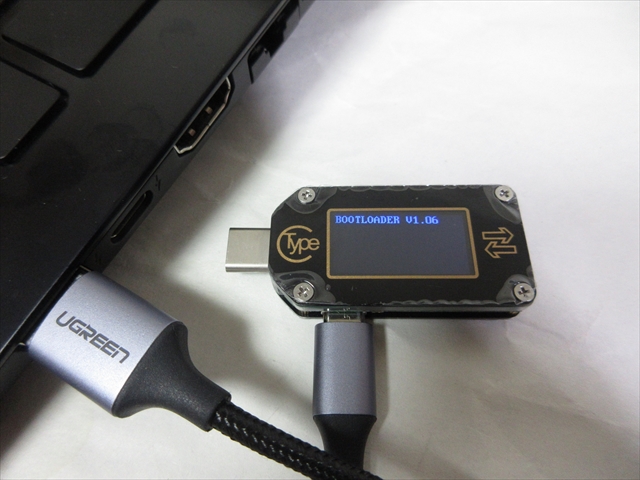

すると「BootLoader」が表示されるので確認。



そのままPCアプリに戻る。

接続OKだと、左上のインジケータが[Device inserted]に変わる。



この時点では有線接続のみ、ソストウエア上は未接続なので計測データは白紙。



ファームウエア 実行

PCとリンクされるとファームウエア更新チェック自動的に始まる。

(現在のバージョンが古い場合のみ)

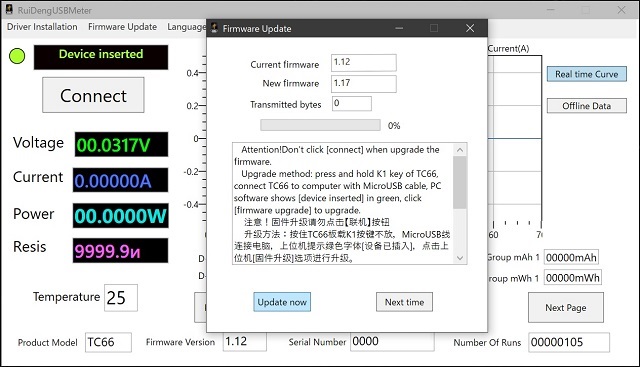

現バージョンが「Current 1.12」、最新版が「New 1.17」であることが判る。

つまり更新可能であるとうこと。

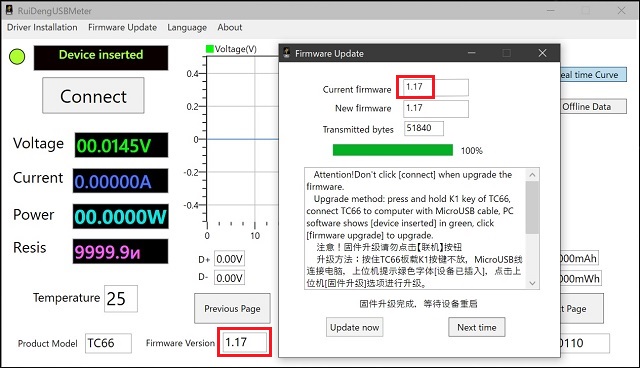

写真下⇩中央ポップアップ



ファームウエアを更新するので[Update now]をクリック。

数秒でダウンロード完了。



そのまま待っているとTC66Cが再起動しFirmware Versionが最新の「1.17」に変わる。



これでアップデートは完了。



ウインドウを閉じてもOK。

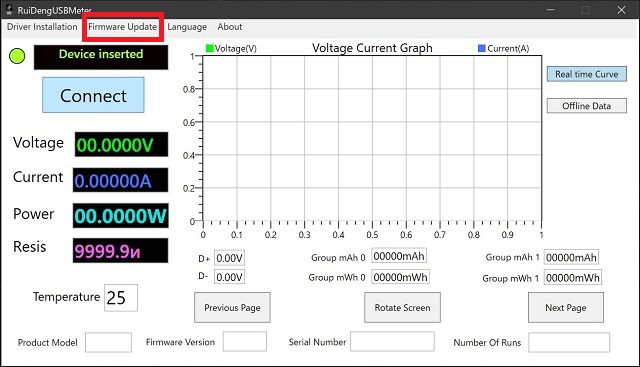

もしもファームウエア更新の自動チェックがされない場合、メニューバーにある[Fireware Update]からも実行できる。



有線接続

急速充電器PC133からPCへ、USB-TypeCポート経由の給電をチェックしてみる。



データ通信用のmicroBケーブルはそのまま保持。

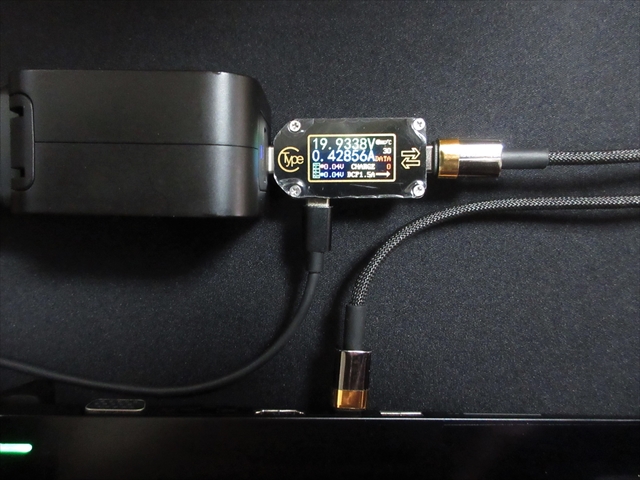

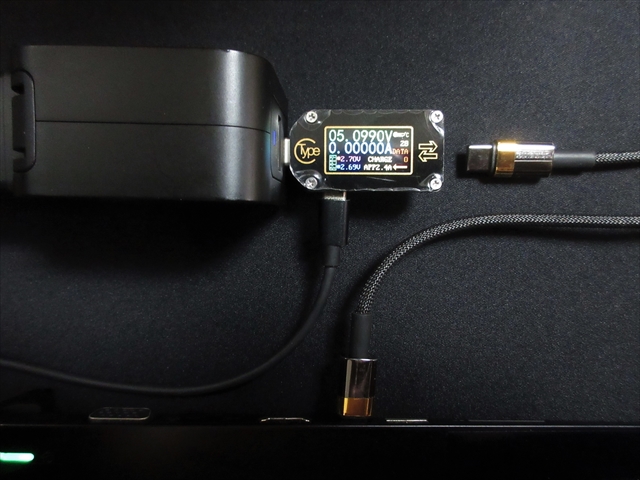

充電するためのUSB-TypeCケーブルを別に用意してモニタリング開始。



USB-TypeCケーブルをPCのポートに挿し込んでから、

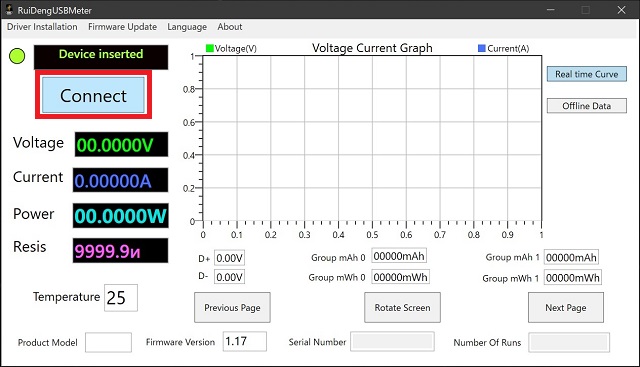

ウインドウ内の[Connect]をクリック。

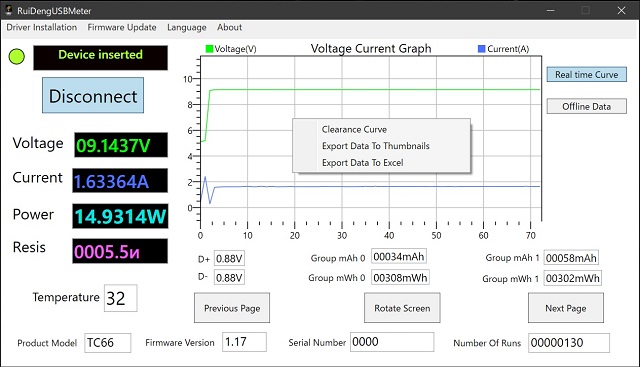

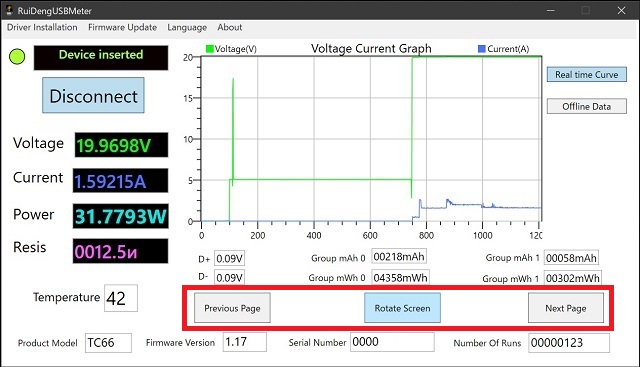

PCウインドウ モニタ画面

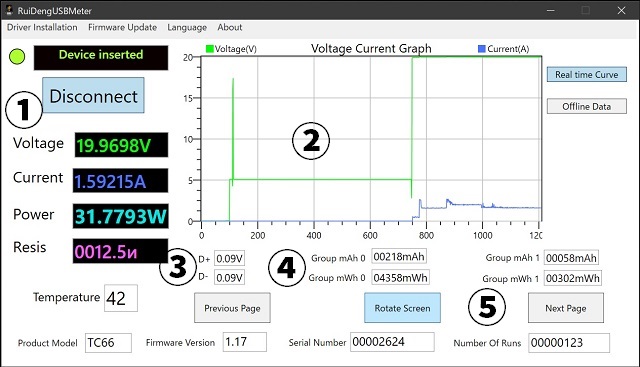

1.ディスプレイ内容

左列

Voltage (電圧)

Current (電流)

Power (電力)

Resis (抵抗)

Temperature (温度)

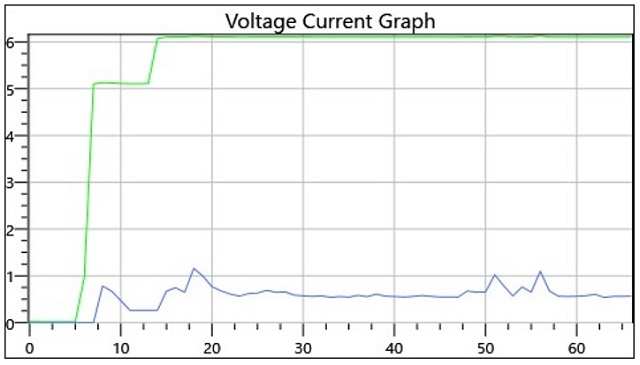

グラフ

縦軸が計測値 (VまたはA)、横軸が経過時間。

緑色が電圧値、青色が電流値。



中段1

D+/D−端子電圧



中段2

Group0の累積電気容量/電力

Group1の累積電気容量/電力



下段

TC66Cの画面操作 ※下記参照



2.TC66Cを操作

画面下段⑤にある[Previous Page][Rotate Screen][Next Page]ボタンで、TC66Cの表示画面を切り替えられる。



本体にある K1 K2 スイッチの1クリックの代用で、上記スマホ用アプリ内にもあった機能と同じ。

やはり画面を切り替えるだけで、その他の操作は何も出来なかった。



3.計測データの保存

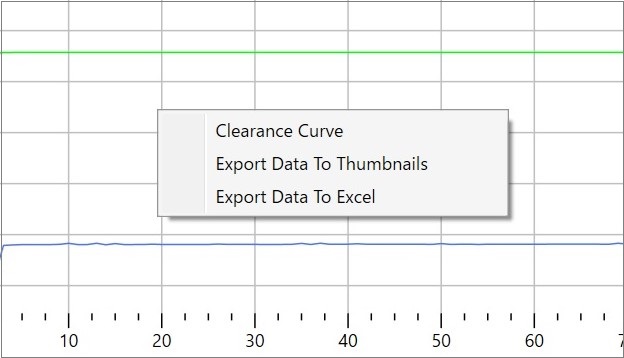

マウス操作(右クリック)でコンテキストメニューが出る。



出来ることは3つ。



1)Clearance Curve

グラフ曲線をクリアする。



2)Export Data to Thumbnails

クリック時の画像を保存する。

写真⇧保存されたjpegデータの例



3)Export Data to Excel

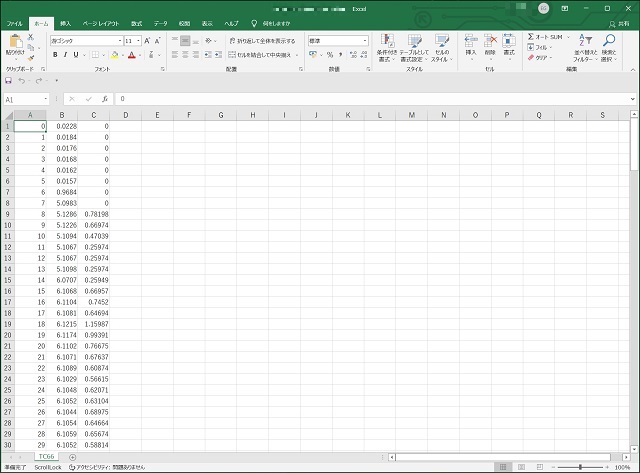

クリック時のデータ値をExcel形式で保存する。

写真⇧ 保存されたExcelデータの例







まとめ

使用感

スマホ用『TC66C-A』とPC用『RuiDeng USBMeter』をテストした感想。



TC66C-A (スマートフォン)

  • カラフルで視認しやすいデザイン
  • Bluertoothで計測場所から離れて監視できるのが良い
  • Blutoothの接続は割とカンタン
  • グラフ部分のみ拡大縮小できる(ピンチ操作)
  • グラフカーブの現状は判りやすいが…過去の数値は読めない ×
  • データを保存したりする機能は無し ×



 RuiDeng USBmeter (PC)

  • シンプル簡素なデザイン
  • グラフ部分のみスクリーンショット
  • 「Real Time Curve」と「Offline Data」をExcelデータ保存できる
  • マウスロールでグラフ倍率を拡大縮小できる
  • 拡大しても過去のグラフの数値は読めない ×
  • ウインドウのサイズが固定され変えられない ×



まとめ感想

個人的には無線Bluetoothモニターが使えそうな機能。



ただ、せっかくのBluetoothなのにスマホ専用、PCとはBluetooth通信できない。

そこがすごく残念。



有線接続できるだけマシかも知れないが、実際に使う場面はあまりなさそう。

Excel書き出しもたぶん使わない。



PCへの接続やデータ転送ももBluetoothだったら更に使えると思う。



それでもこの小型サイズは持ち運びもしやすく◎。

普通に充電圧/充電流をチェックするのには十分な機能を備えている。



USB-TypeC機器のチェックに1台持ってても損はない。
