ブラック一色にまとまったDROPKOSSKSC75ヘッドホン。



今回はパーツ分解をしてその構造を調べてみる。





スポンサーリンク

Massdrop × KOSS KSC75X 外観

KSC75Xの開封

180×67×46mmの紙箱パッケージ。

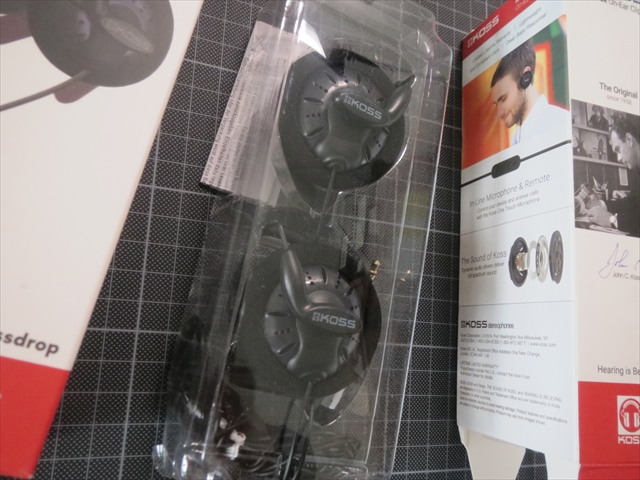

箱の中はブリスターで包装されている。

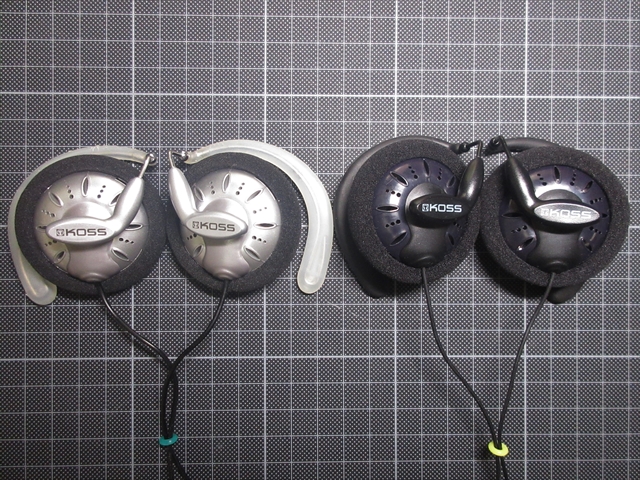

通常版のKSC75massdrop別注のKSC75Xの外観比較。

※ケーブルのOリングは後付け



KSC75Xのパーツ

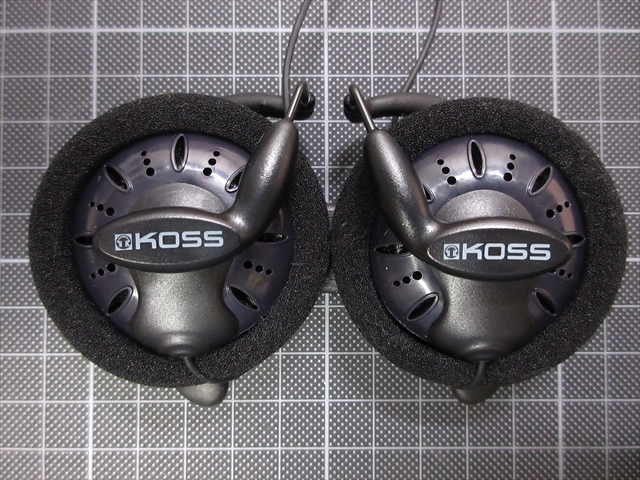

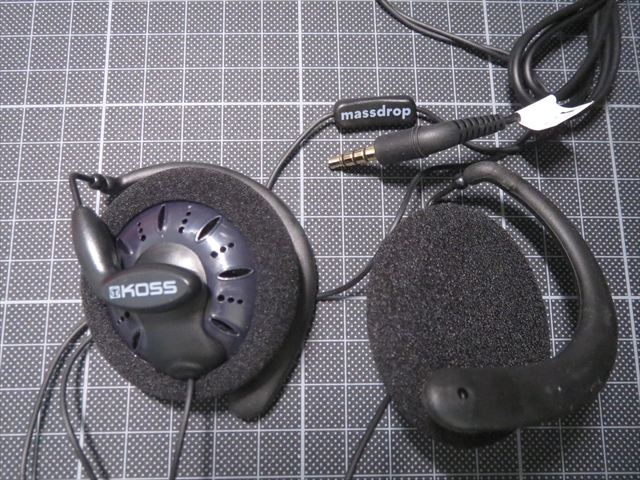

1.ボディ

ノーマルKSC75のはボディが半光沢シルバーで耳掛けハンガーは半透明。

対して、このKSC75Xは全体がブラックで統一されている。



ハンガーもクリップワイヤーもブラックで、ノーマルとは印象が全く違う。

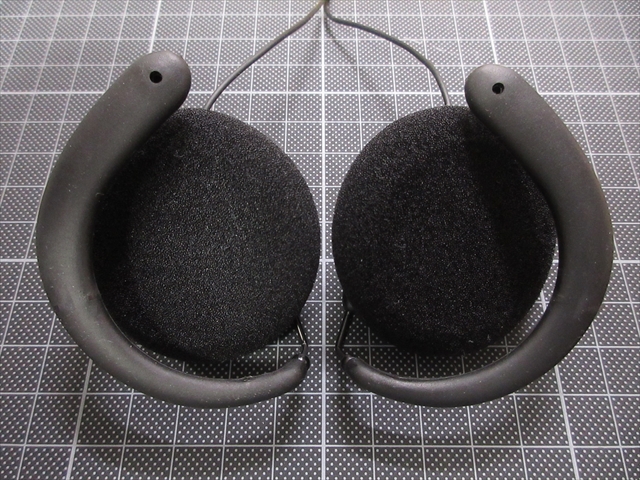

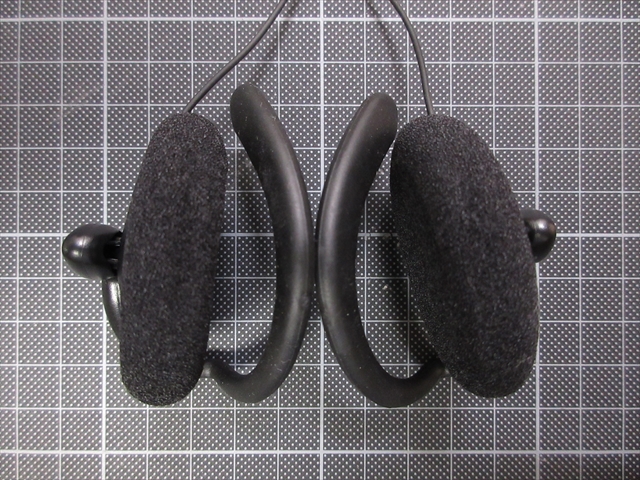

イヤーパッド側、裏面。



イヤーハンガーのある側面。

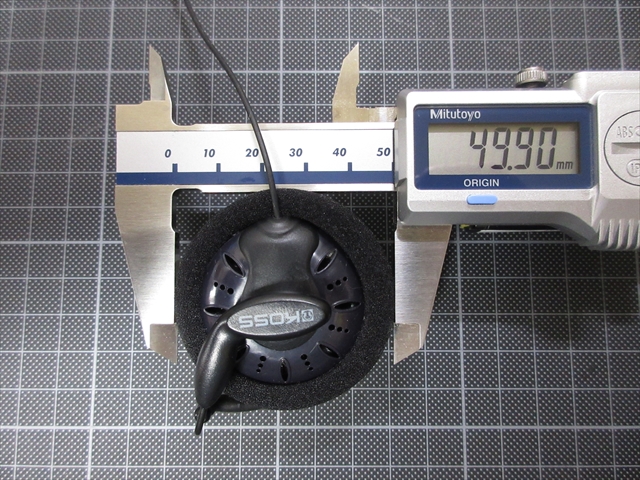

イヤーパッドを含んだ外径はおよそ50mm。

2.ケーブル

ケーブル長は、プラグ根元までで約120cm。

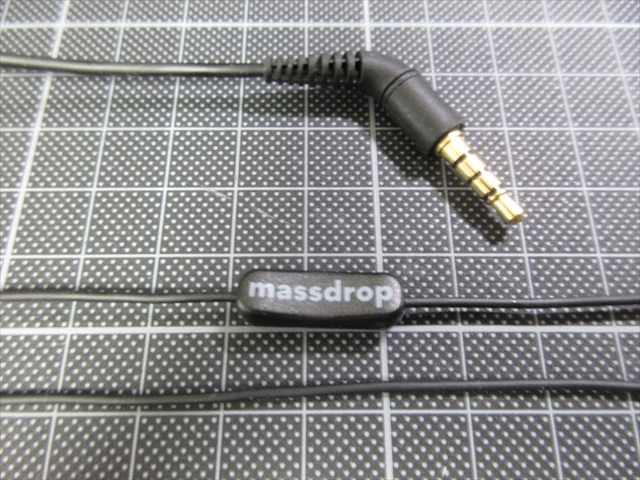

3.5mプラグは45度のL字型で4極。

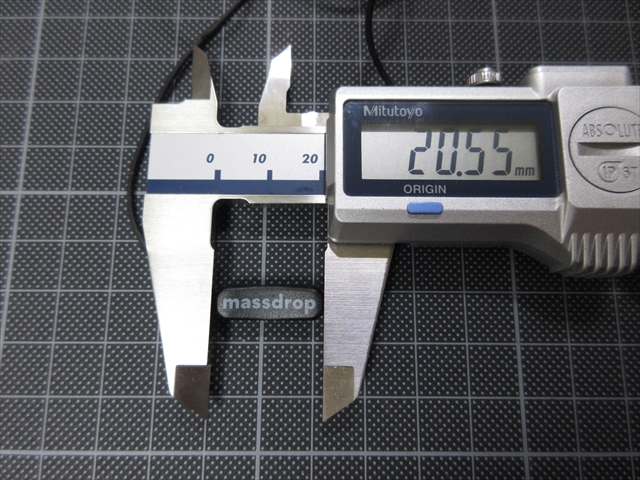

リモコン部分の長さは20mm。



massdropのロゴがある。

ちなみにロゴがあるのはココだけ、ヘッドホン本体には無い。

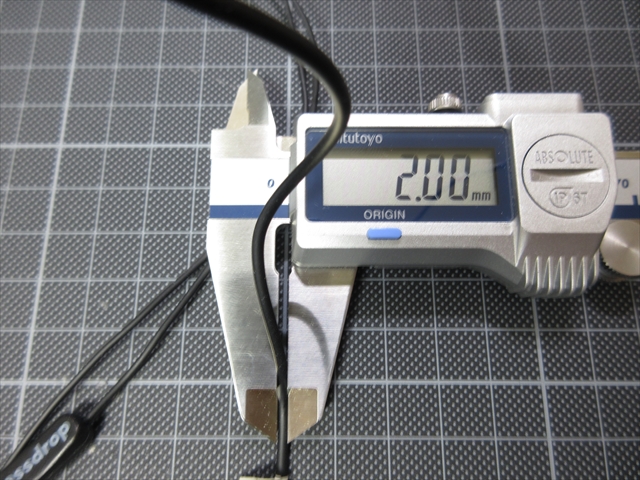

ケーブル径は2mm。

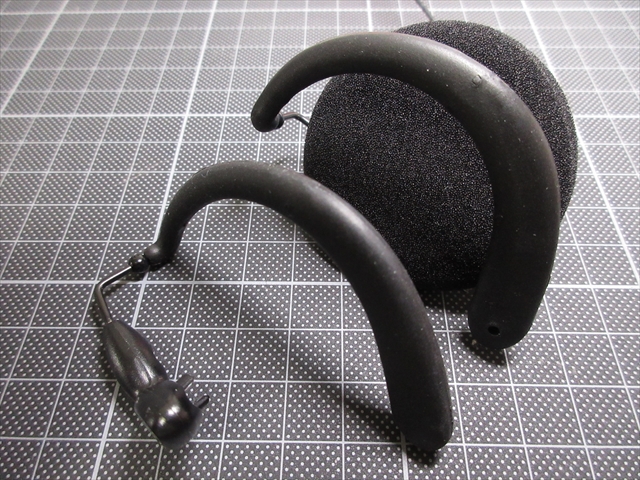

3.イヤーハンガー

硬めの金属ワイヤーを樹脂製のハンガーが覆うように取り付けられている。



ハウジング中央にピボット状の可動部分があり、ハイジングが動く仕組み。



KSC75Xの重さ

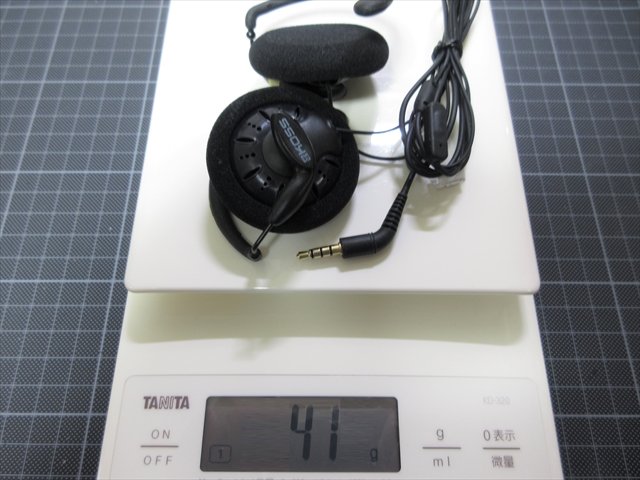

全体の重さは41g。

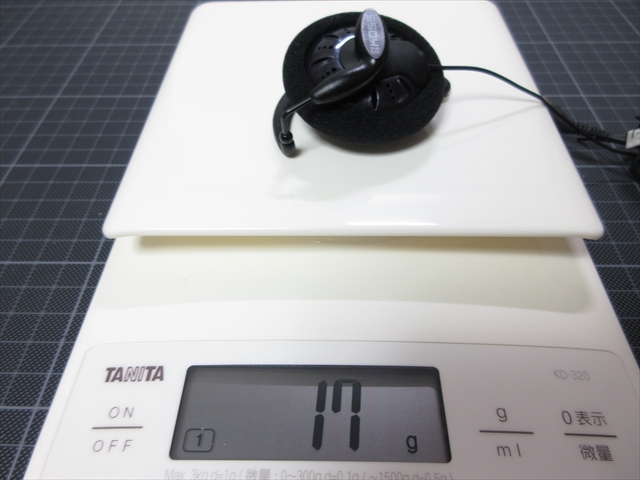

ドライバユニット片方の重さは約17g。



KSC75Xの仕様

ドライバ: オープンタイプ

周波数特性: 15 Hz–25 kHz

ハウジング:直径 重さ(イヤーパッド込み)

耳掛けハンガー:最大幅 約68mm  重さ 約6g

ケーブル長:1.2m

全重:41g  ※実測値

リモコン:電話対応



Massdrop直販は➡ こちら





Massdrop × KOSS KSC75X 分解

ドライバユニットを中心にKSC75Xを解体していく。



ドライバユニット外部

1.イヤーハンガー

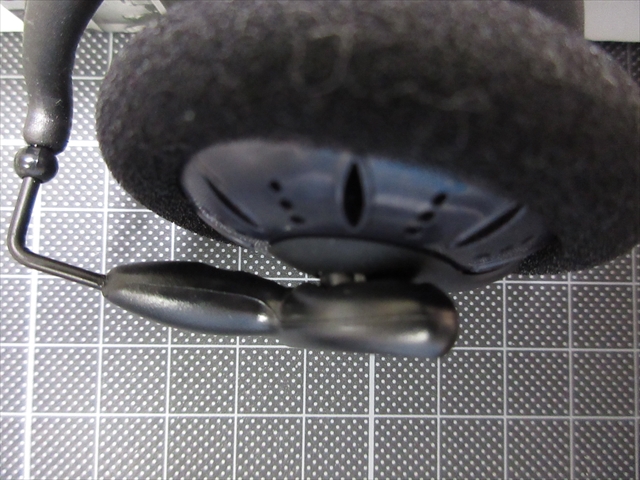

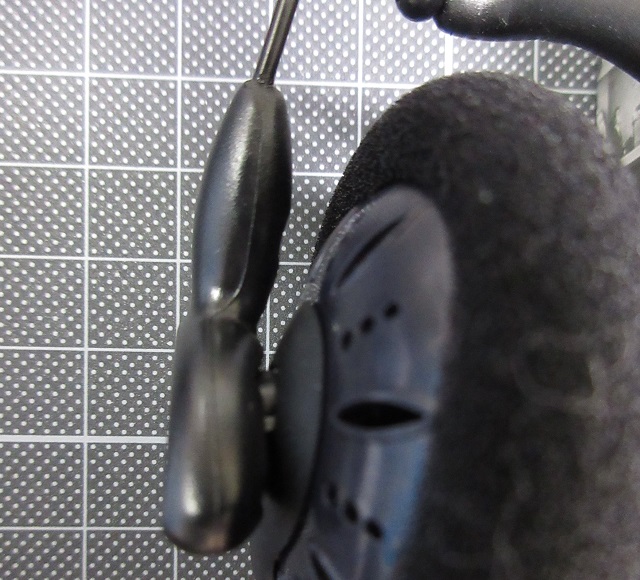

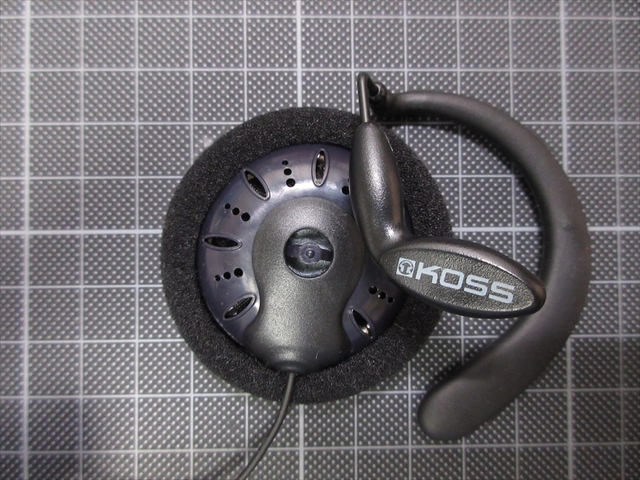

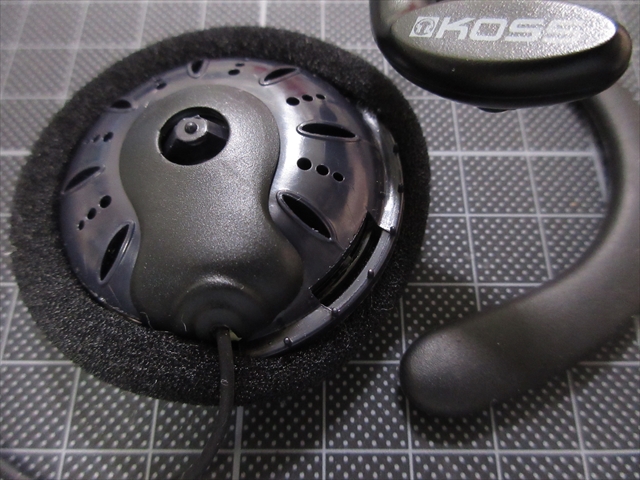

可動ピボットパーツ部分。



真上に引っ張るとカンタンに外せる。

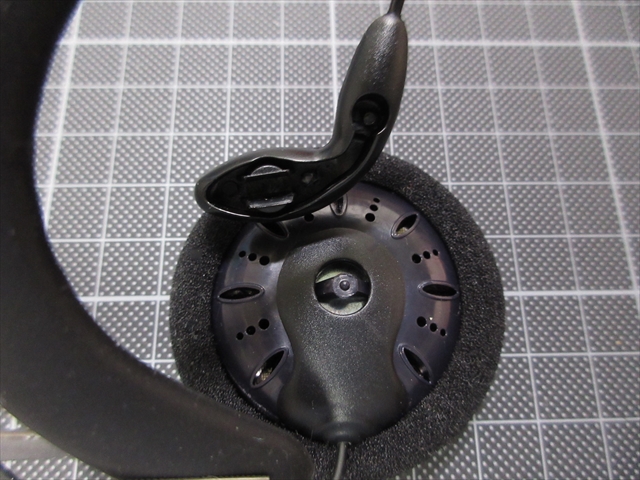

イヤーハンガーの裏側とハウジング。

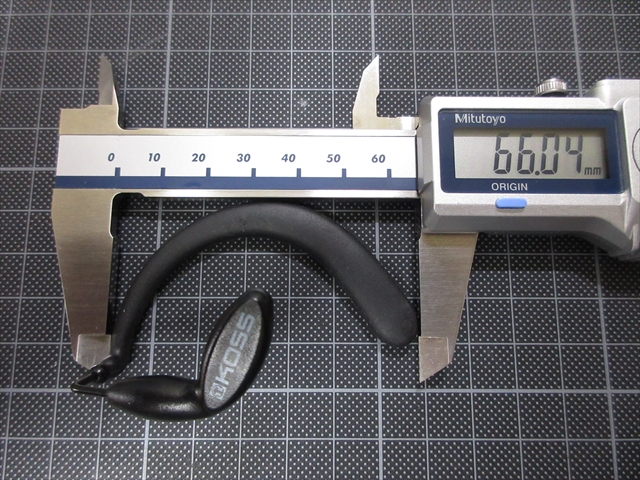

イヤーハンガーの最大幅は約66mm。

この部分は軸ワイヤーを広げたり狭めたり調節できるのであくまで参考値。

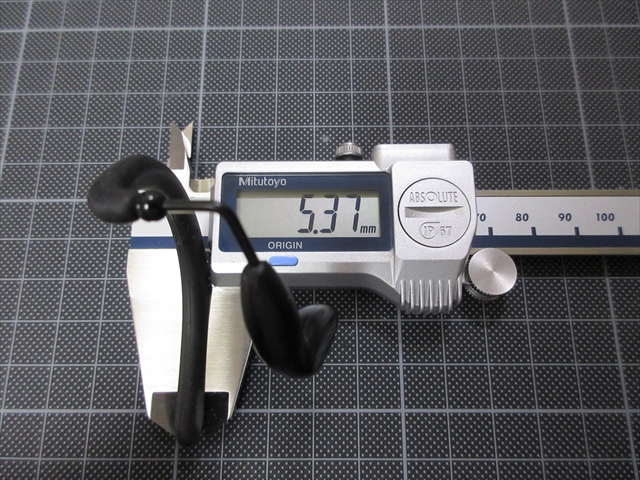

イヤーハンガーの厚みは約5.4mm。

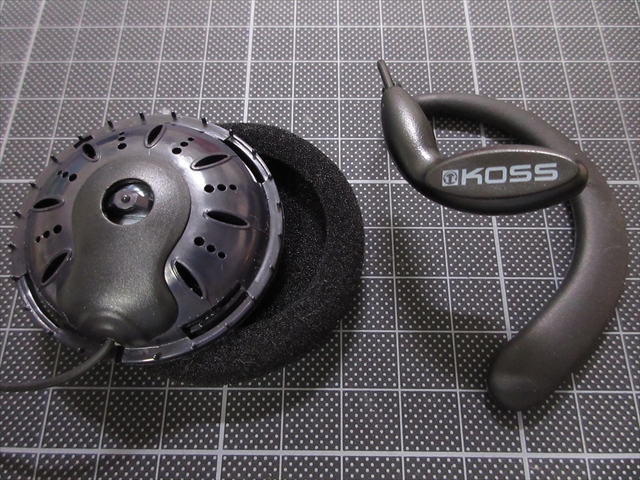

2.イヤーパッド

イヤーパッドはスポンジ製。

ハウジングケース周りにあるトゲトゲ針に引っかかるように装着してある。



乱暴に引っ張るとスポンジが破れてしまうので、トゲトゲより上に持ち上げてから横にズラす要領で外して行く。

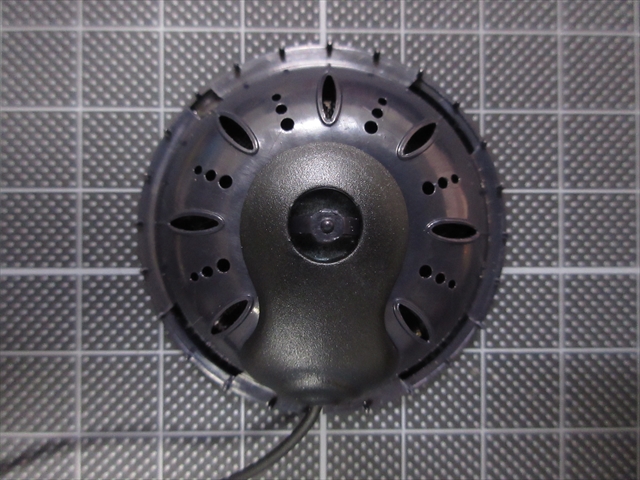

ドライバハウジングの表面。

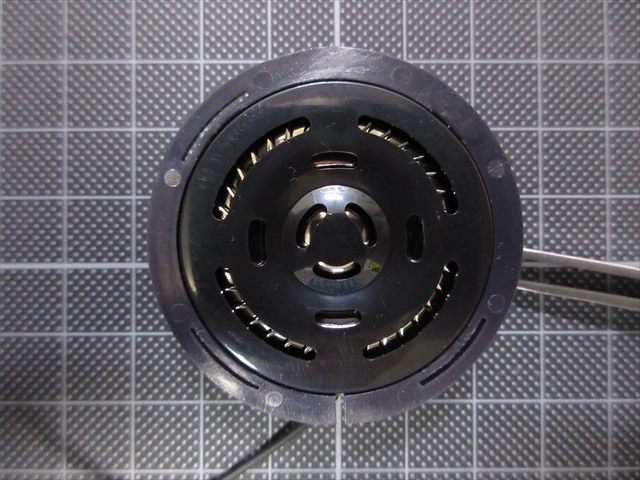

そして裏面。

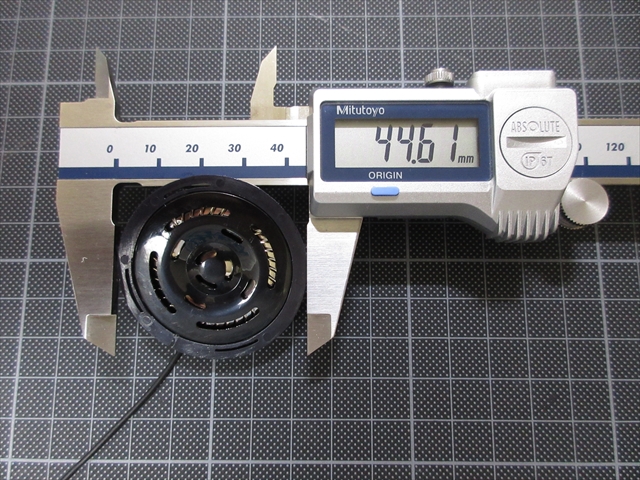

ハウジング外径は約44.6mm。

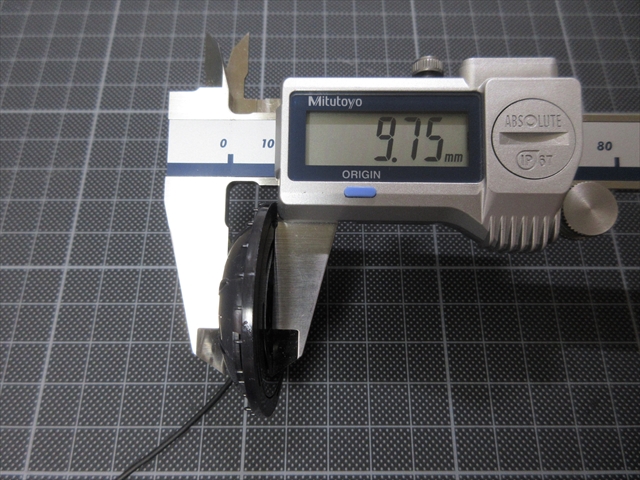

ハウジングの厚みは約9.8mm。(基盤カバー含まず)



ハウジングユニット内部

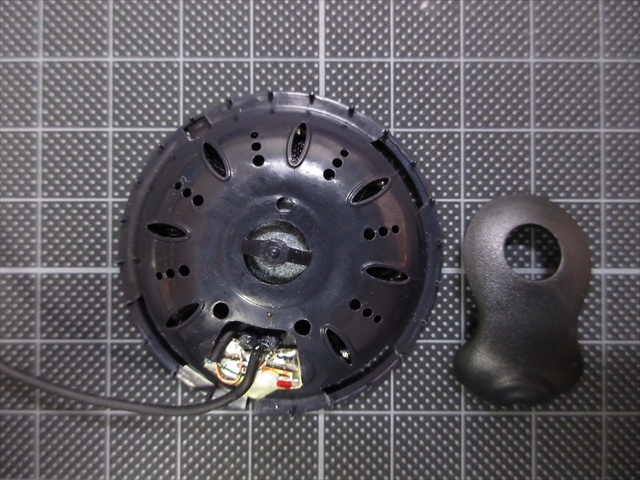

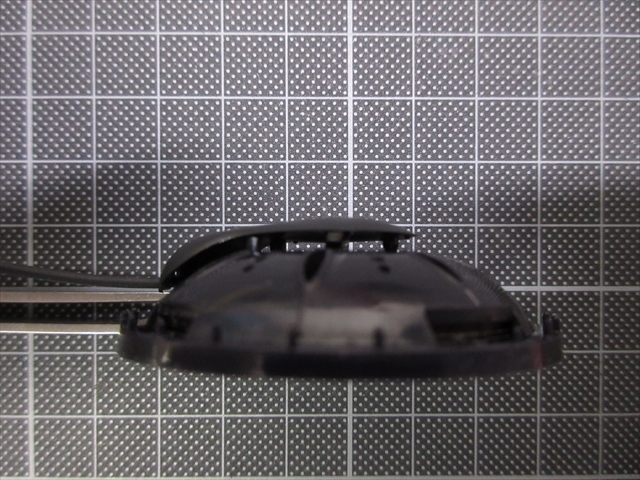

1.基盤カバー

ドライバ基板の上に別パーツのカバーがある。



ネジや接着剤は使われていないので、持ち上げれば取り外せる。

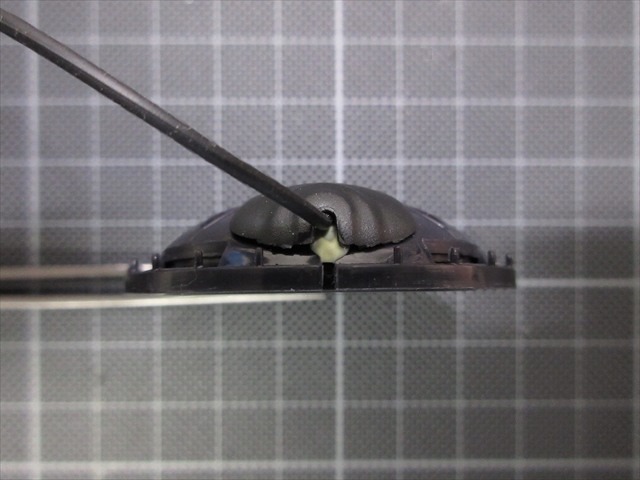

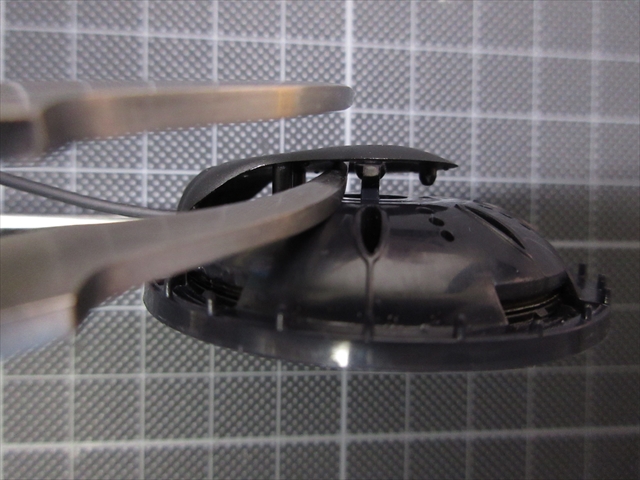

先細ピンセットやマイナスドライバーなどで隙間を広げる。

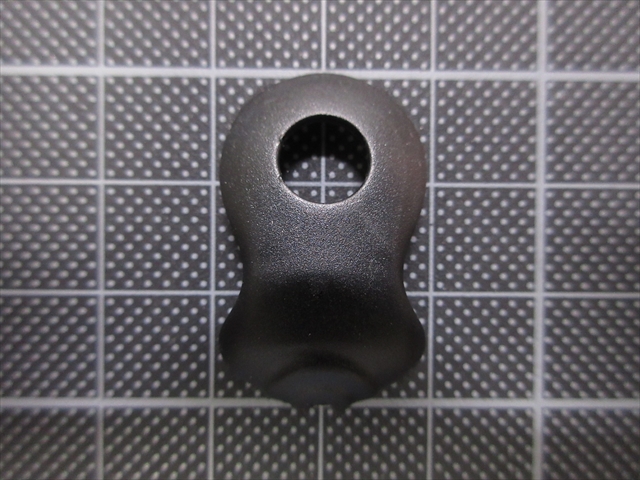

基板カバーの表面。

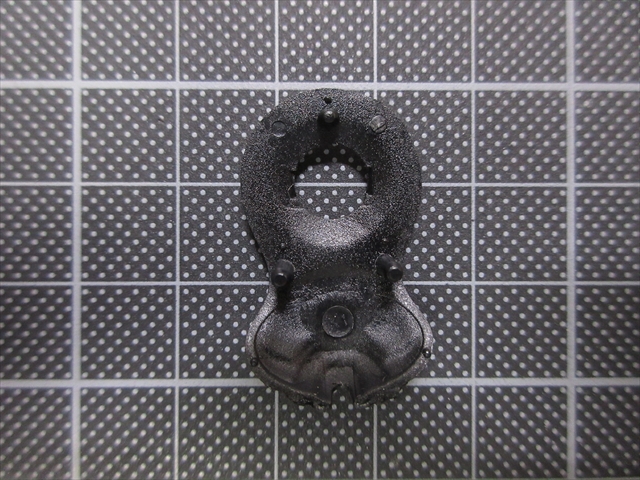

そして裏面。

裏面にある2本の凸ピンでハウジングと固定されているだけ。



2.ドライバ基板

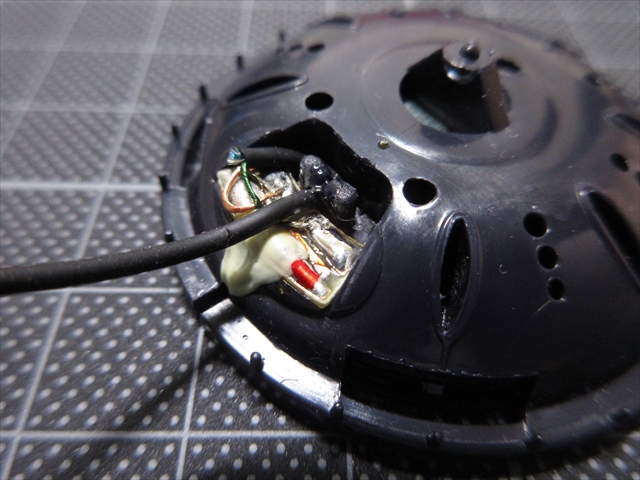

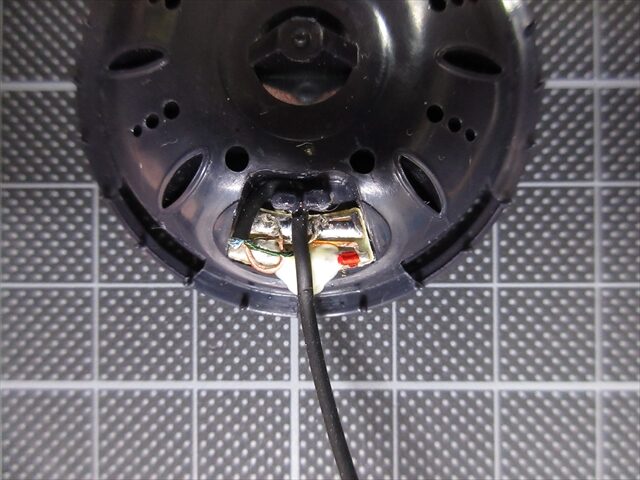

こちらは左側Lチャンネルのドライバハウジング。



Lチャンネルのケーブルは緑色と銅色の2本線。



緑色のワイヤーがプラス(+)、基板の赤マーク端子にはんだ付けされている。

銅色のワイヤーがマイナス(-)、赤マークと対象の左にはんだ付けされている。

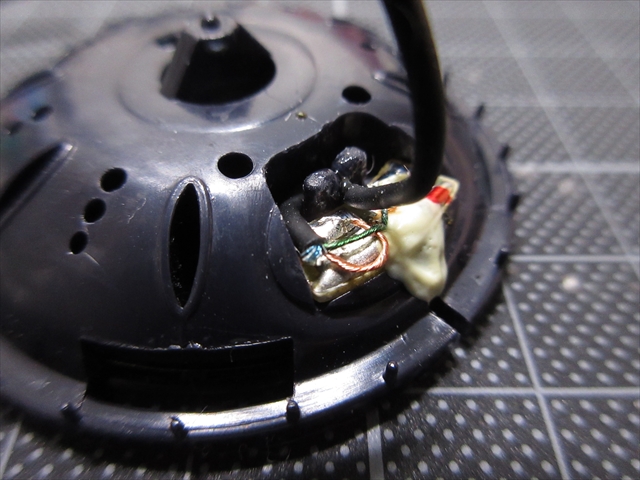

薄黄色のパテの様な接着剤が見えるが、その下には基板の配線があるらしい。

ここもバラして観察してみたいところ。



3.ドライバのプロテクター

振動板を見るためハウジング・フレーム中央にあるプロテクターを外す。

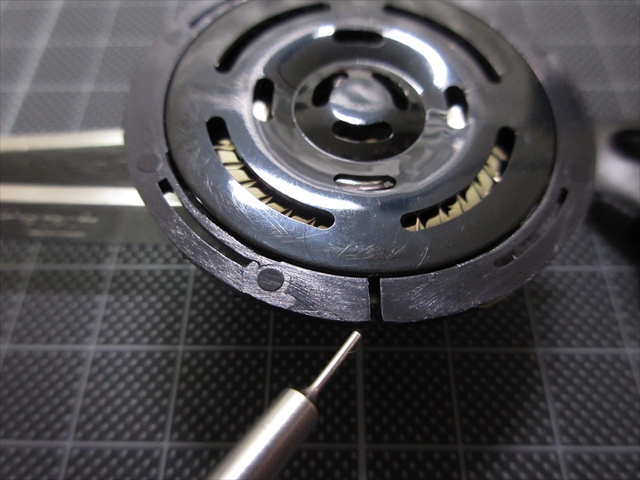

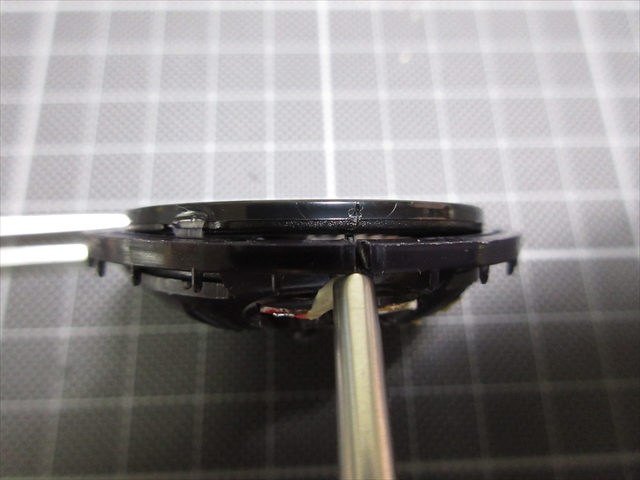

外し初めはちょうどケーブルが出ているところにある溝がやりやすい。

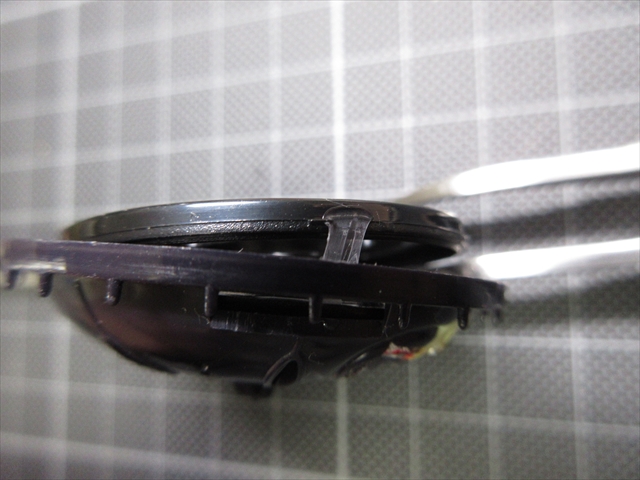

ここに先の細いツールを差し込んで、プロテクターを持ち上げるようにする。



1か所だけ接着剤らしき部位があったが、ゴム系なのか伸びるので簡単に外せた。

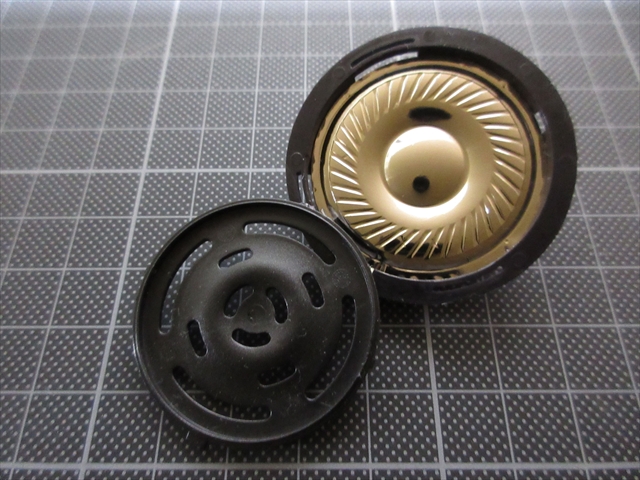

外したプロテクターの裏側と、ドライバの振動板。

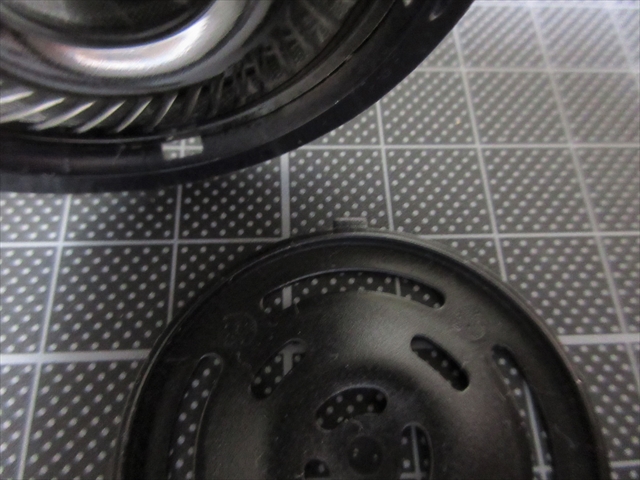

プロテクターを戻す時は、1か所あるツメに注意する。

ハウジングフレーム側には、ツメの入る穴がある。



4.振動板

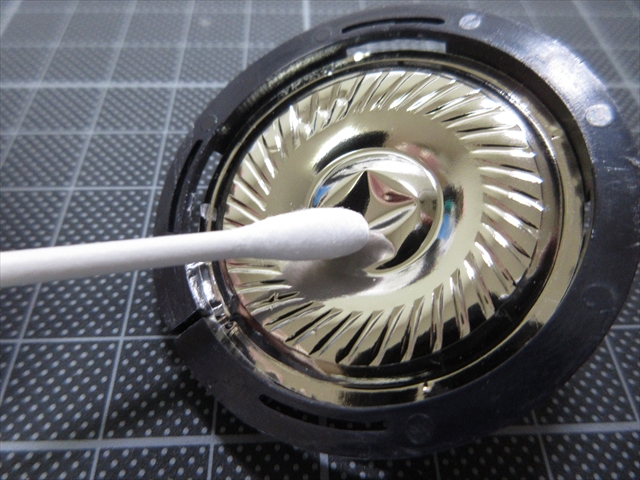

振動板フィルムはとても薄い。



説明にある「Titanium element delivers」とあるのでチタンのフィルム?

少し触っただけでもペコペコ凹む、まるで薄いアルミ箔。



この振動板フィルムの中身を確認したい・・・

けど剥がしたらたぶん復旧は難しそうなので、今回は我慢しておく。



参考までに分解に使った工具類はこちら。





パーツの重さ

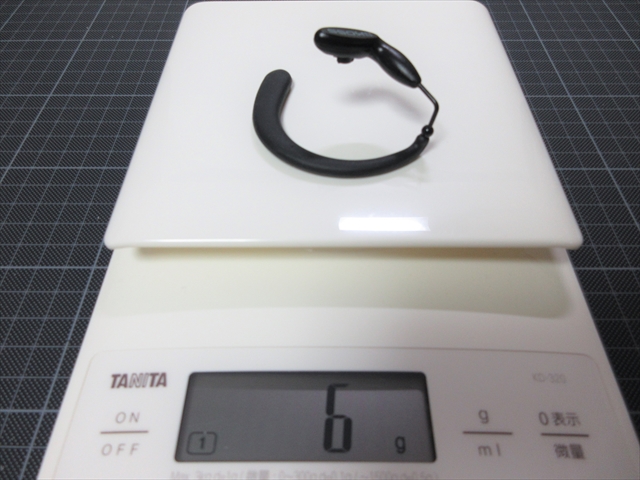

1.イヤーハンガー

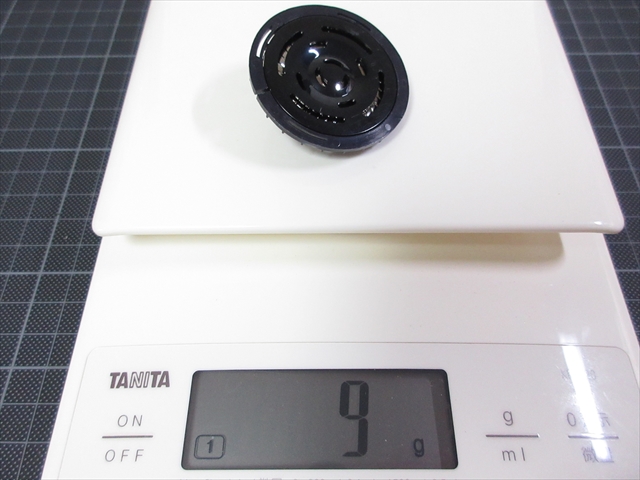

2.ドライバーユニット

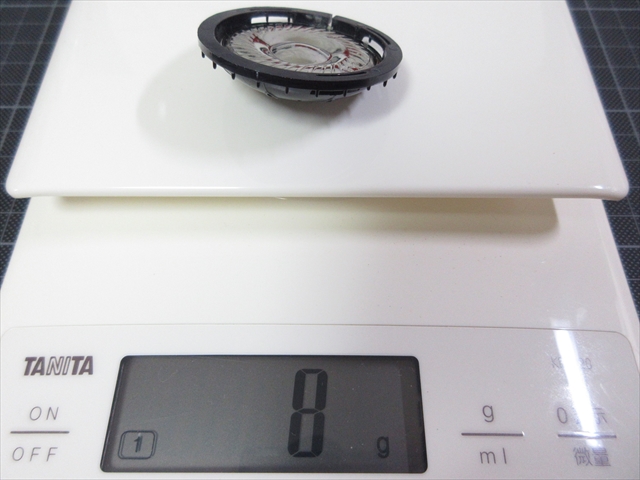

3.ドライバーユニット(プロテクター無し)

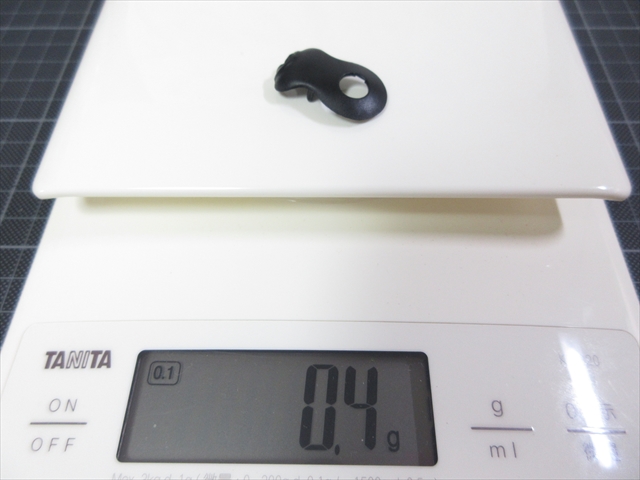

4.基板カバー

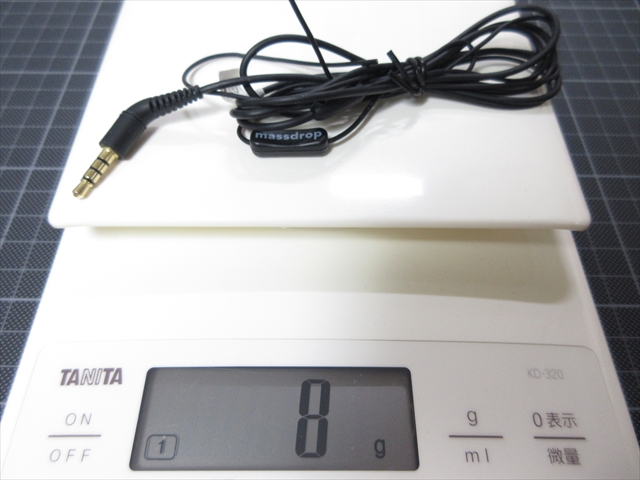

5.ケーブルのみ

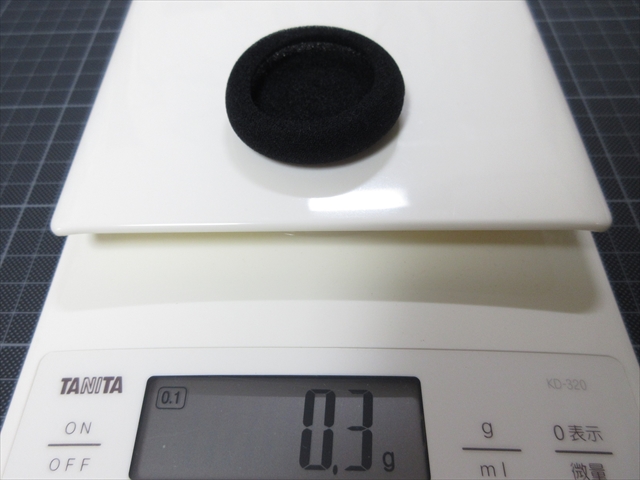

6.イヤーパッド









まとめ

ノーマルKSC75の音質・性能をそのままに、外観を刷新したDROP75X



元モデルの針金が透けて見えちゃう半透明ハンガーはかなり安っぽく見えるのだが、このmassdropバージョンはダークカラーで渋くまとまっているので、ちょっとオシャレである。



分解するのは割と簡単にできた。

構造が判れば改造するのも出来そうな気がしてくる。



『mmcxコネクター改造』や『ハウジングの音域改善』といった記事も見たことがあるので、いつか試してみよう。
