断線ケーブルKSC75 耳掛けヘッドホンリペア│その手順



「頭(髪)にバンドを乗せるのがイヤ」「耳に異物を入れるのがイヤ」という向きにも好まれる耳掛け式のヘッドホン。

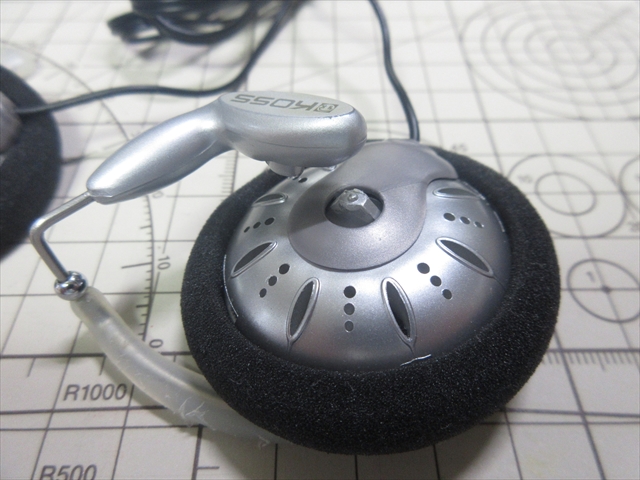

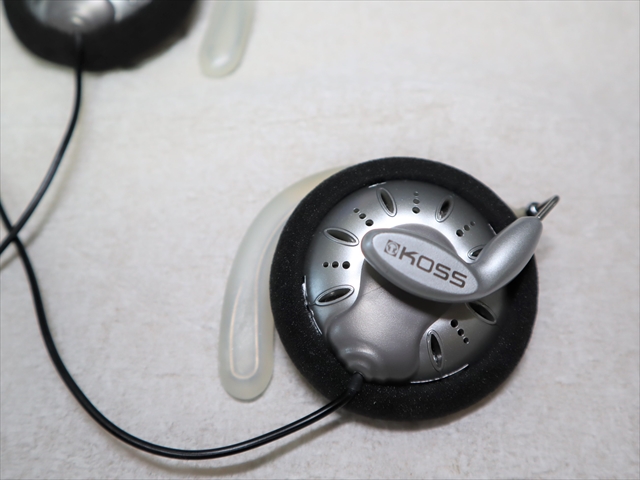

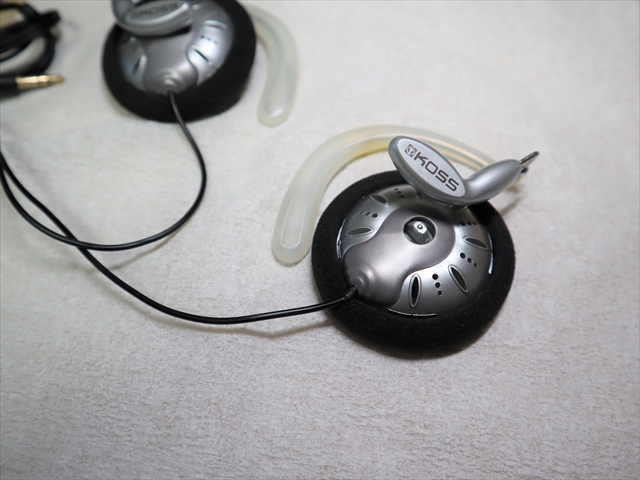

KOSSポータプロと同じオープンエア・タイプのヘッドホン KSC75



ライトな重点音と軽い装着感がお気に入り。

レトロ感が漂うのもそのはず、1984年発売のロングセラーである。



ⒸKOSS



「お手頃価格なのにそこそこ音が良い」と評判のヘッドホンだけど弱点もある。

ケーブルが細く断線しやすいのだ。



それはほとんどの場合、ハウジングからケーブルが出ている際のあたり。

鳴らなくなった右ドライバも、おそらくそこの断線じゃないかと推測。



そこでさっそく修理してみることにした。







スポンサーリンク

KSC75 ケーブル修理(R ch)

ハウジングユニットの分解

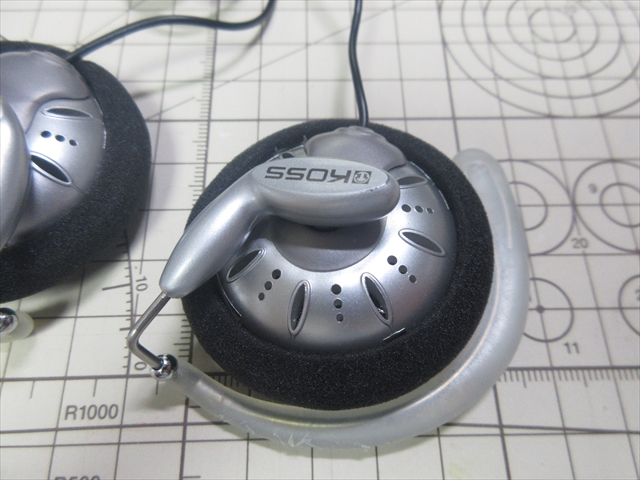

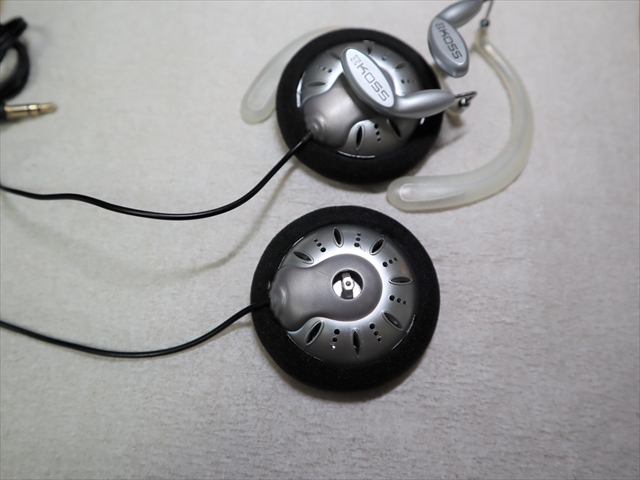

1.イヤーハンガーを外す

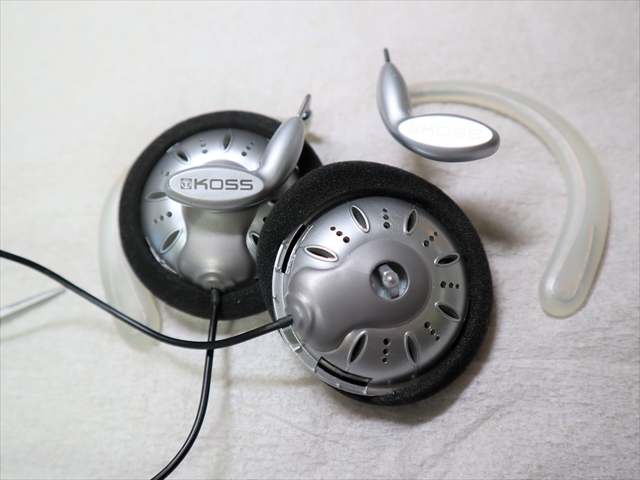

まずは耳掛け式の特有のパーツ、イヤーハンガーをハウジングから外す。



ジョイントはスナップ式で連結しているだけなので、引っ張れば簡単に抜ける。

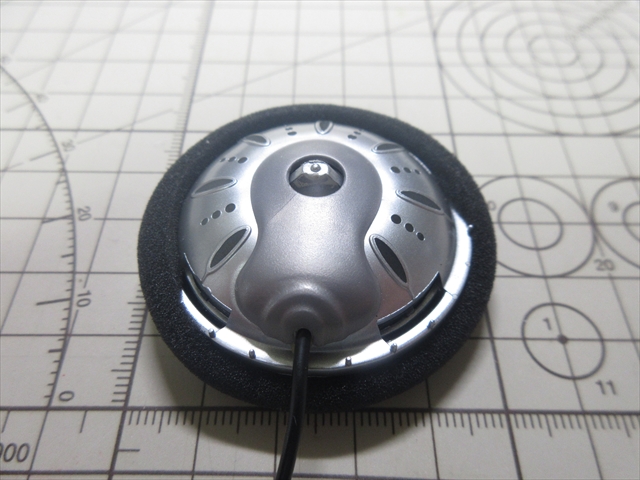

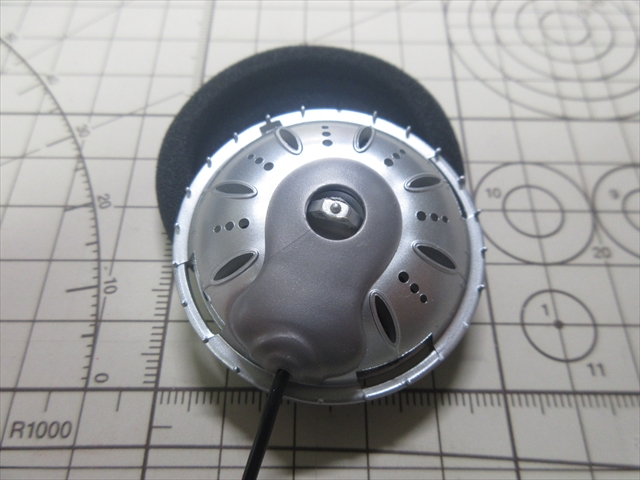

2.スポンジパッドを外す

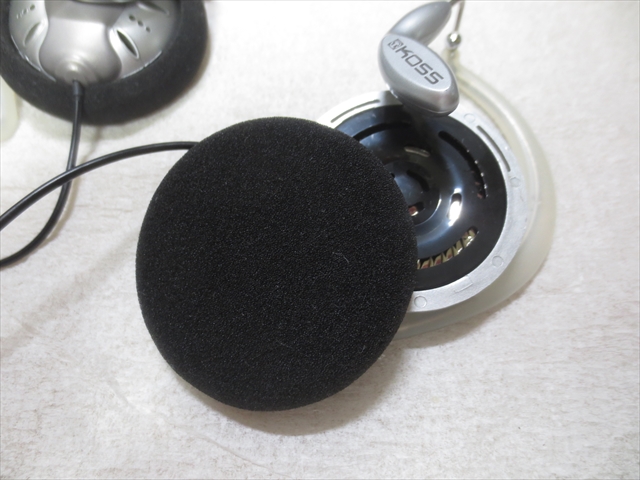

ドライバに装着されたスポンジ製のイヤーパッドを剥がす。



ドライバ外周に棘々の▲突起が並んでいるので、スポンジを破らないように注意。

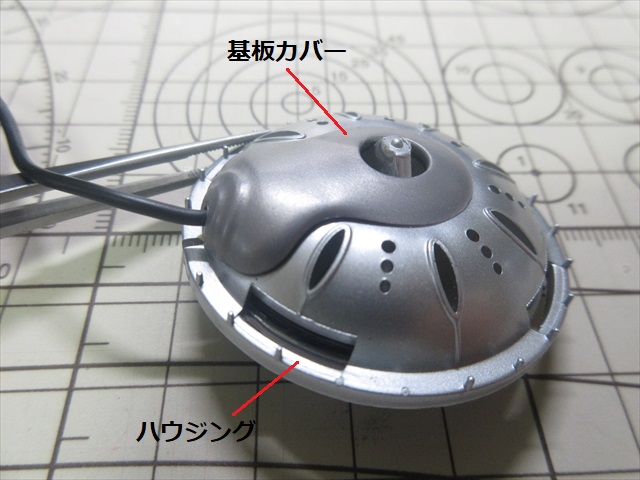

3.基盤カバーを外す

ここからヘッドホンケーブル根元部分の作業に移る。



ケーブルの根元はハウジングの内部へとつながっている。



ケーブルの先はドライバの基盤に接続されている。

そこにアクセスしなければならないので、かぶさっているカバーを外していく。



KSC75の基盤カバーにネジ止や接着剤は使われていない。

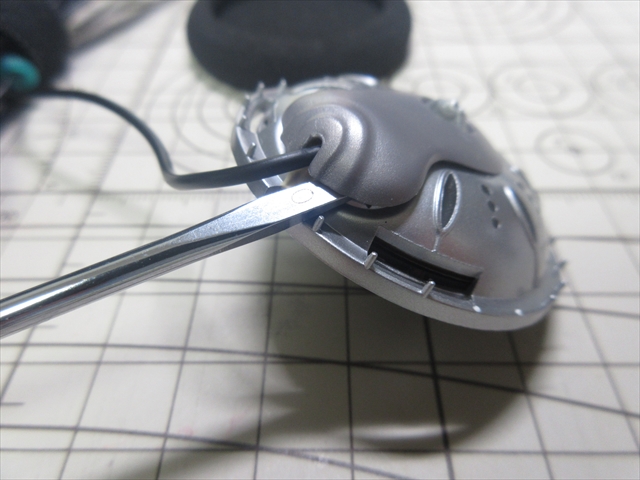

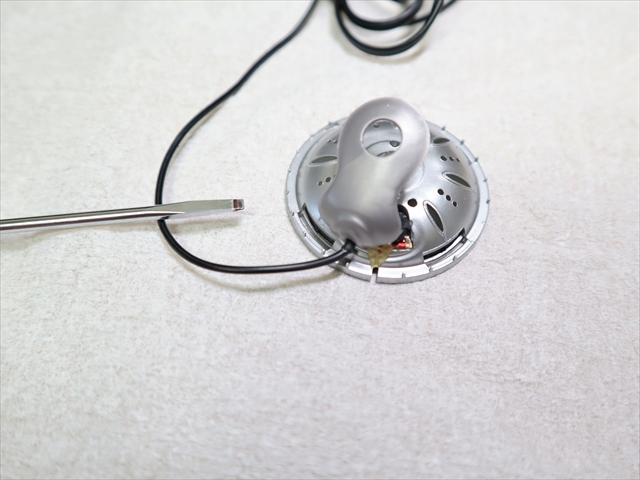

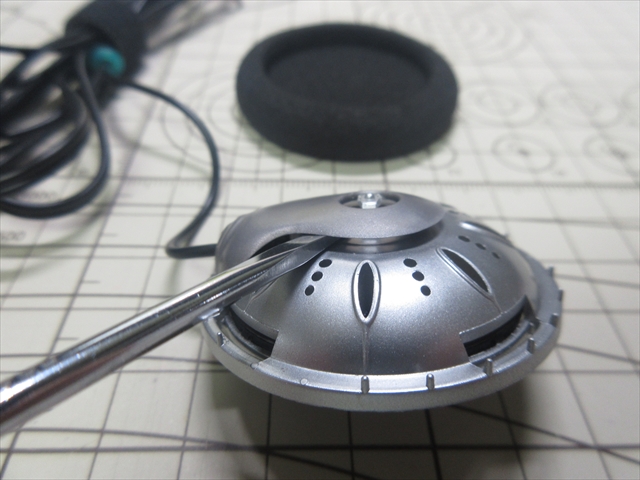

ハウジングとカバーとの間のわずかな隙間を見つけて、そこに先細のマイナス(−)ドライバーを差し込み、カバーを持ち上げて外す。



右側の隙間を広げたら次は左側、中心を広げたら次は端部を、

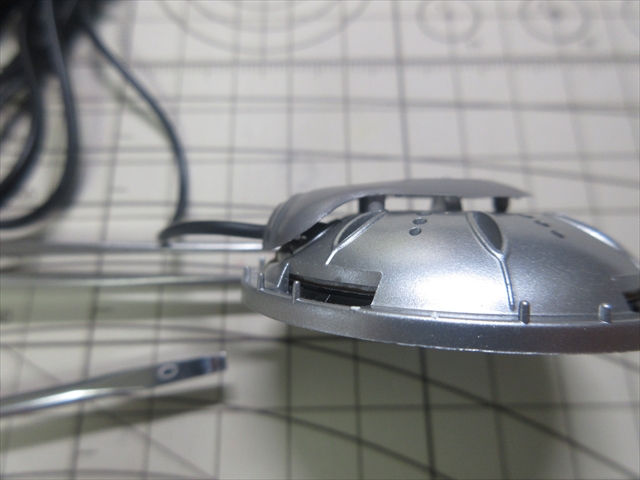

というように偏らないように少しずつ隙間を広げてカバーを浮かせていく。



最後は指で引っ張り上げる。



ヘッドホンケーブルの取り外し

1.修理箇所の確認

まず各ワイヤーの配線について。



赤色ワイヤーがプラス(+)、銅色ワイヤーがマイナス(−)になっている。

基板の端子は、右側がプラス、左側がマイナスである。

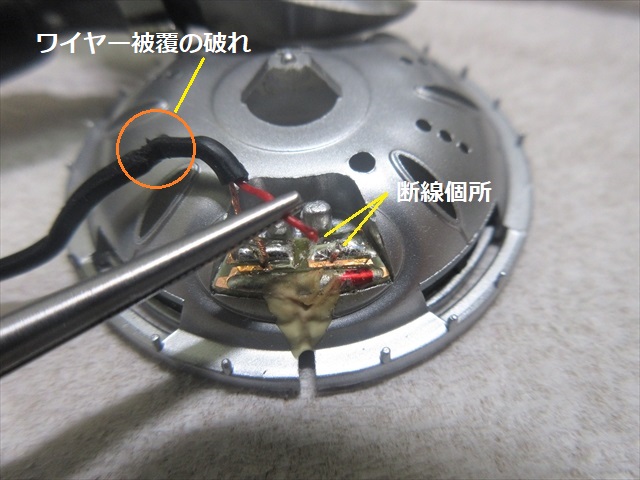

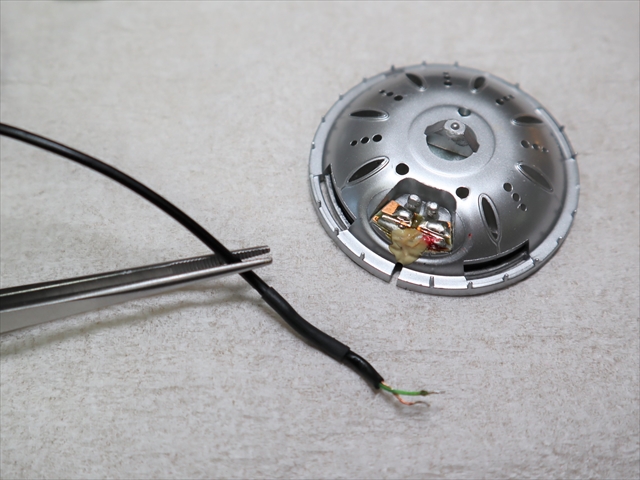

ハンダ付け部分を観察すると、赤色ワイヤー(+)が基板から切れてしまっている。

また被覆の破れも確認できる。



2.前処置

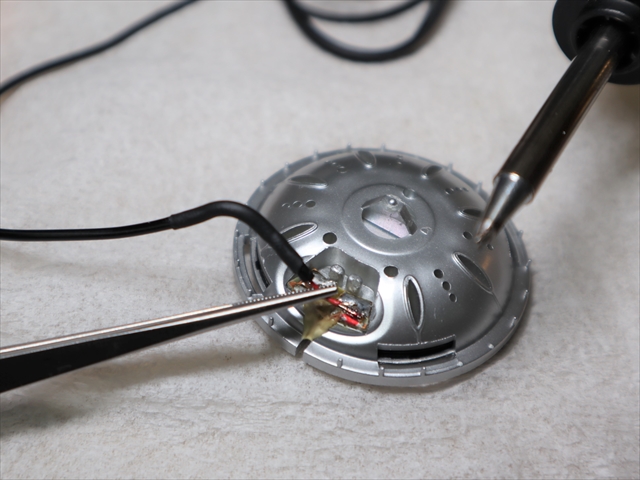

1)基板端子の掃除

まず、赤色ワイヤーが繋がっていた基板端子の処置。

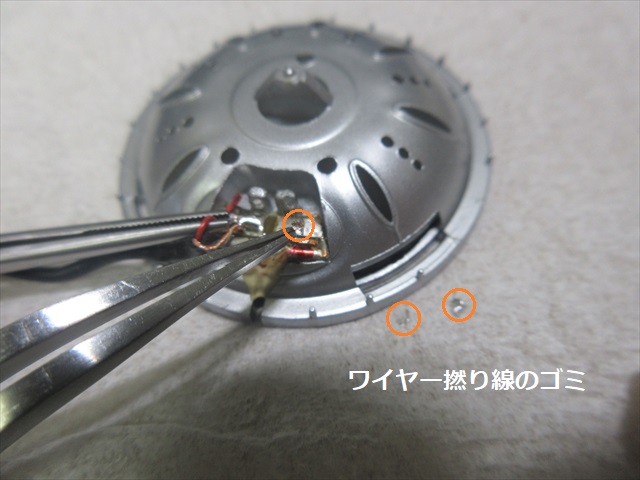

ここには切れたワイヤーのゴミ(撚り線)が残っているので、コテでハンダを溶かしながら、残ったワイヤーのゴミをピンセット等で取り除く。



2)断線ワイヤーの処置

次に、赤色ワイヤー側の先端処理。



切れたままではハンダ付けできないので、赤いビニル被覆を剥く。

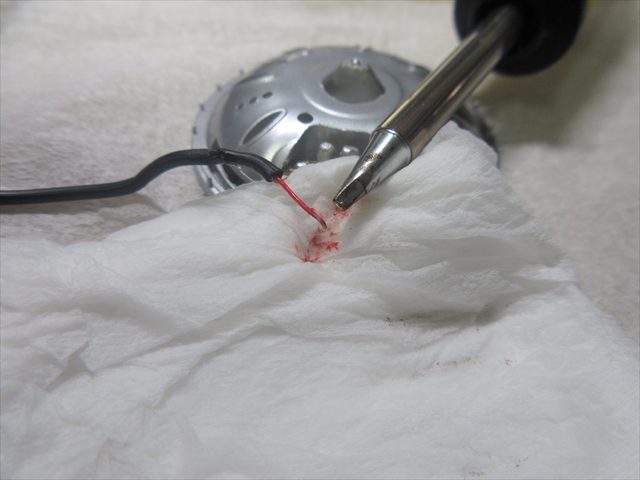

コテ先を当てて被覆を擦ってやると、熱で簡単に溶かせて撚り線を出せる。



写真⇩ 濡らしたキムワイプの上で作業



リッツ線自体は銅線だが、一緒に繊維が巻かれている。

この繊維はハンダ付け出来ないので予め除去し、銅線のみを撚っておく。

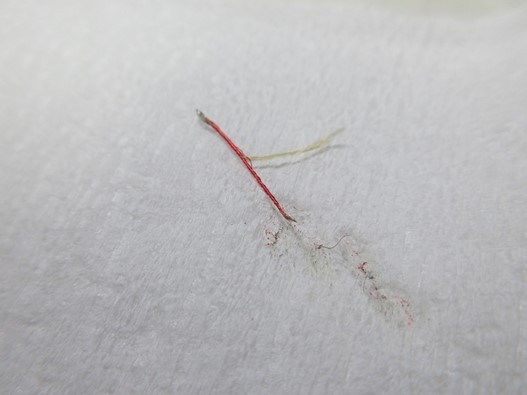

写真⇩ リッツ線を銅線と被覆繊維に分けた例



3.被覆の補強

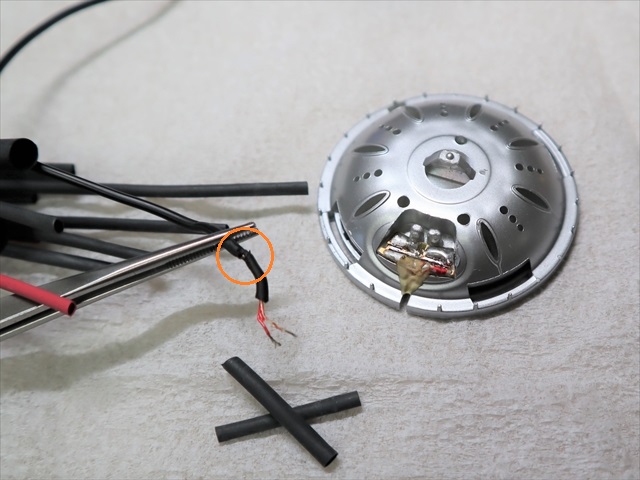

黒ケーブルの被覆破れ部分の処置。



観察すると中にある2本のワイヤーには傷が無い様子。

なので、その上から熱収縮チューブを被せて補強することにした。



熱収縮チューブを被せるために、断線していない銅色ワイヤー(−)も、いったん基板端子から外しておかなければならない。



黒ケーブル被覆にある傷は、ちょうどハウンジングから出ている部分に位置する。

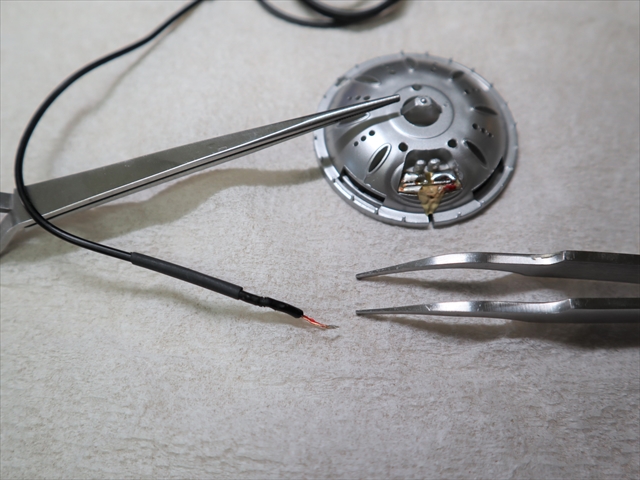

傷は勿論、その前後も補強する目的で長めの熱収縮チューブをかぶせた。



ヘッドホンケーブルの取り付け

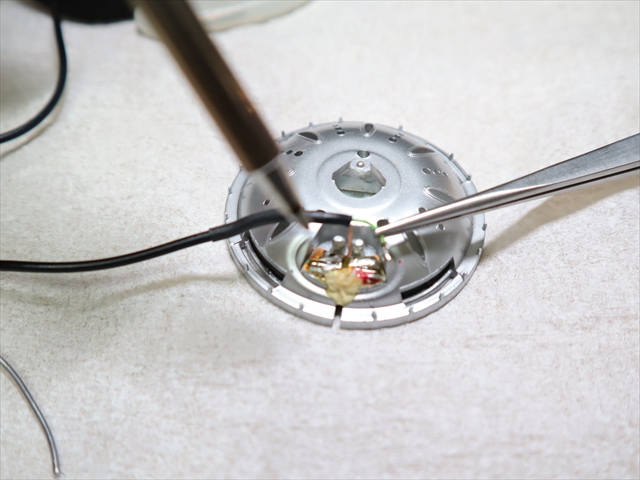

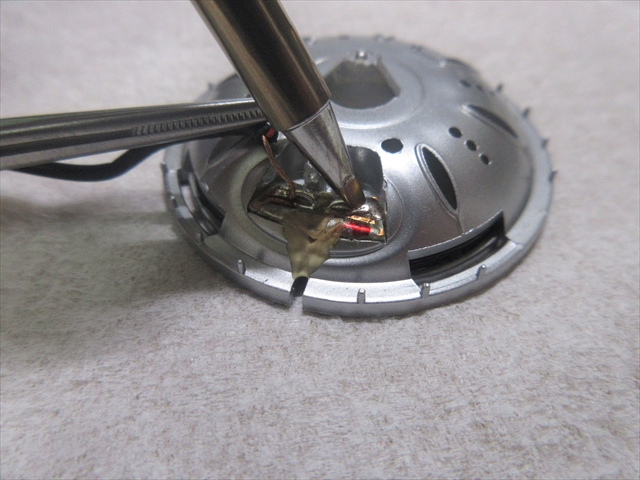

1.ワイヤーのハンダ付け

赤色ワイヤー(+)と銅色ワイヤー(−)を基板に戻す。

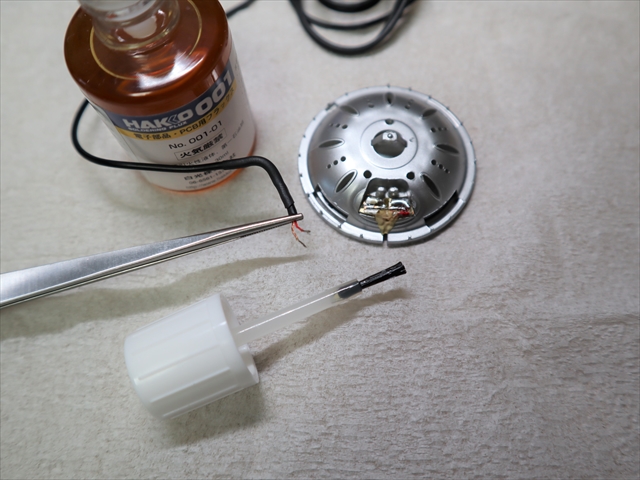

各ワイヤーの先端(撚り線)にはフラックス塗布後、予備ハンダを盛っておく。

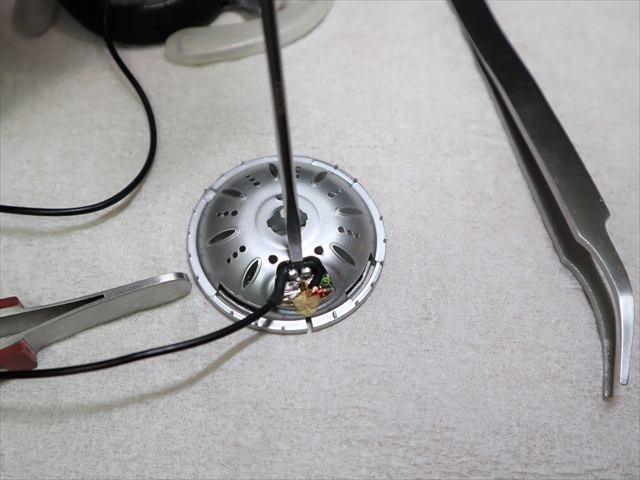

細かい作業なので、ピンセットでワイヤーを保持しながらハンダ付け。



プラス(+)は右の端子、マイナス(−)は左の端子。

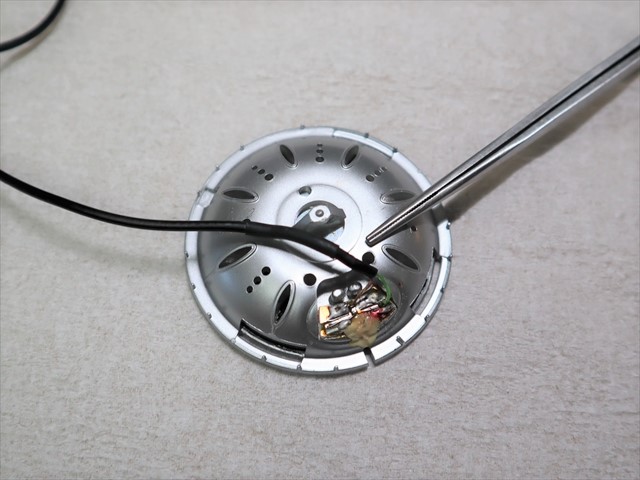

赤色ワイヤー、銅色ワイヤーともにハンダ付けが完了。

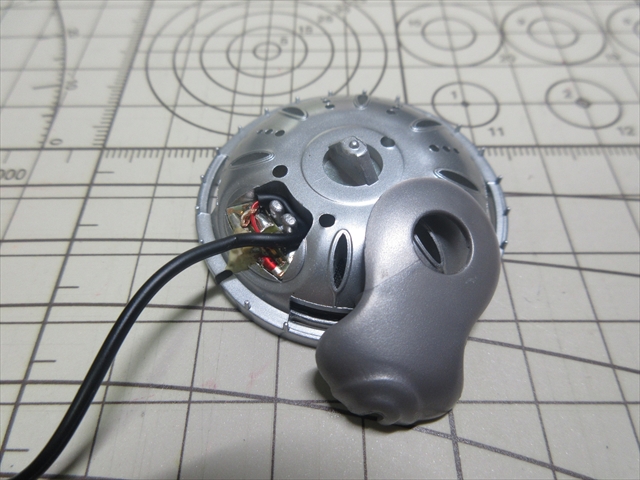

2.ケーブルの固定

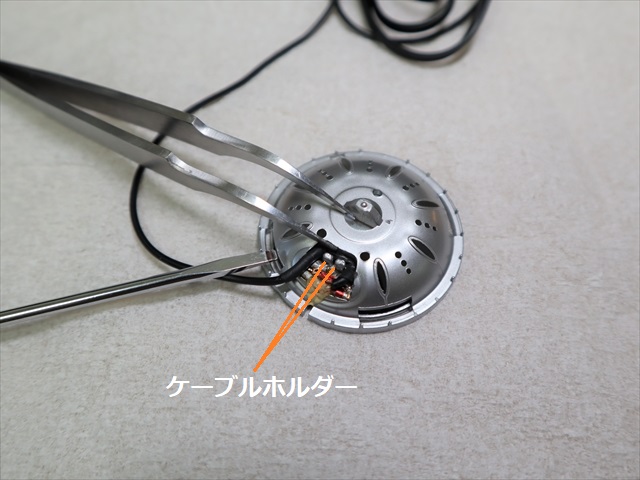

ケーブルホルダーの周りを沿わせてから、外に出す様に取り廻す。



ケーブルは、熱収縮チューブを被せているため元の径より若干太くなったせいで、ホルダー周りへの押込みが窮屈になっている。

ピンセットやドライバー等を駆使しながらの作業になりちょっと大変だった。



3.基盤カバーの取り付け

基板カバーを元の様に被せる。



ケーブル溝に先にはめ込んでから取り付ければ、ケーブルを傷付けにくい。

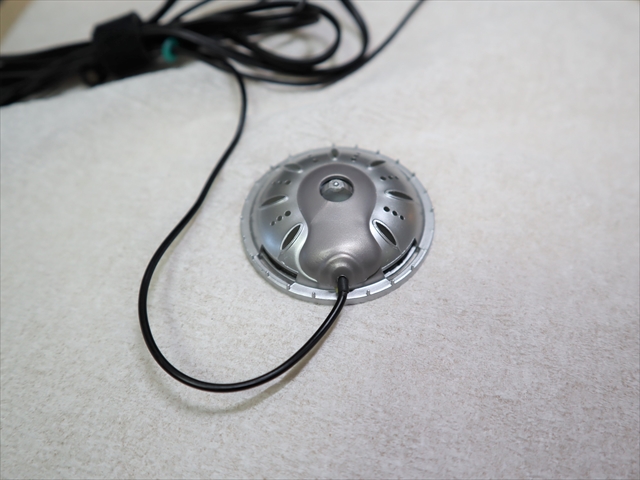

元通り、ハウジングにカバーが収まった。



ハウジングユニットの復元

1.スポンジパッドの取り付け

外した要領の逆手順で、イヤーパッドを装着する。

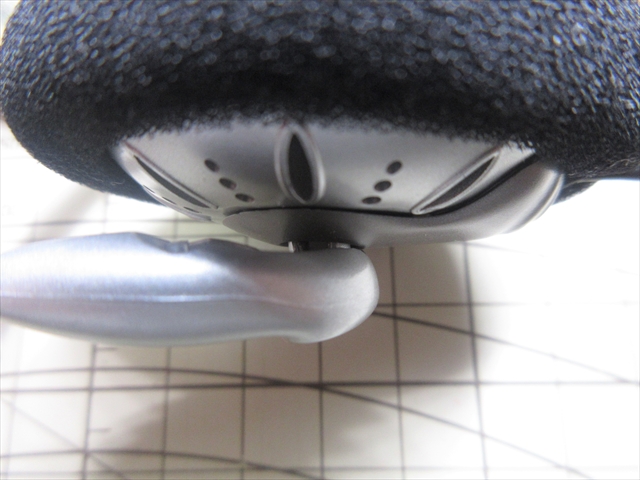

2.イヤーハンガーの取り付け

中央にあるジョイントの向きに気を付けながら、ハンガーを取り付ける。



これで、右側ドライバの修理が完成。



断線修理としては以上で完了だが、故障は右でも左でも同条件で起きると想われるので、未だ異常はない左ドライバのケーブルも前もって補強しておくことにする。





KSC75 ケーブル補強(L ch)

ハウジングユニットの分解

1.イヤーハンガーを外す

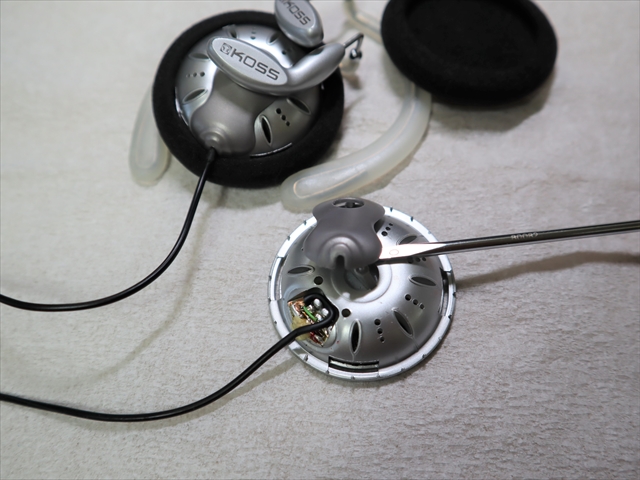

手順としては上記の右ドライバ(R-ch)と同様になる。



2.スポンジパッドを外す



3.基盤カバーを外す



ヘッドホンケーブルの取り外し

1.修理箇所の有無

左側は緑色ワイヤーがプラス(+)、銅色ワイヤーがマイナス(−)になっている。



どこにも傷や断線はなく異常無しだった。

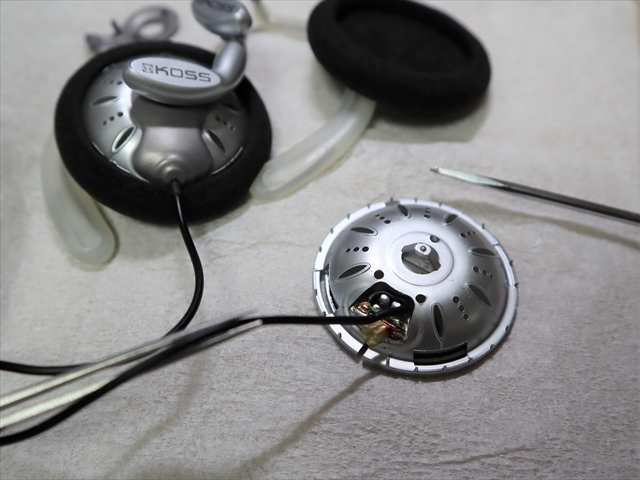

2.被覆の補強

修理すべき個所は無いが、断線するかも知れない部位を予め補強しておく。

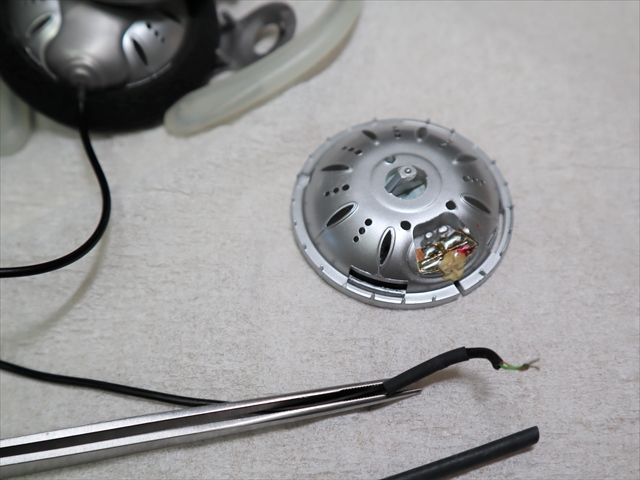

右ドライバ同様に、熱収縮チューブをかぶせて補強。



ヘッドホンケーブルの取り付け

1.ワイヤーのハンダ付け

補強が済んだケーブルを元に戻す。

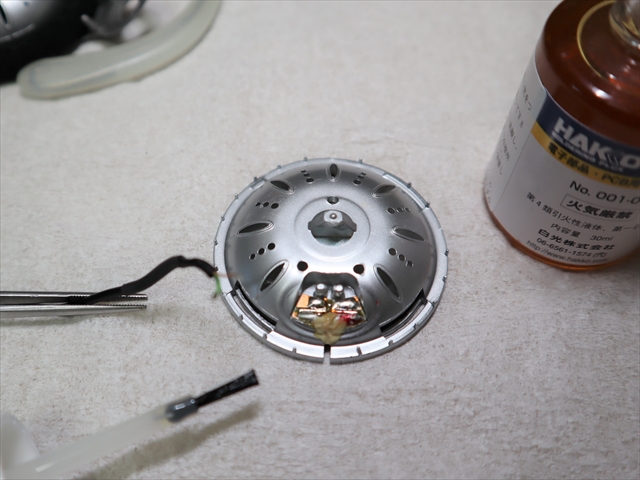

各色ワイヤーの先端にはフラックスを塗り、予備ハンダを盛っておく。

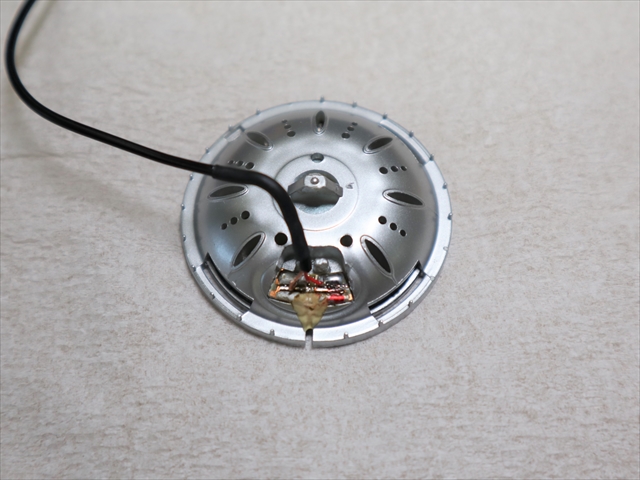

プラス、マイナスとも元の位置にハンダ付け。



2.ケーブルの固定

ケーブルをケーブルホルダー周りに這わせる。



この窮屈な隙間に押し込むことで、少々ケーブルが引っ張られても、弱点であるハンダ付け部分に負荷がかからないようになっている。



3.基盤カバーの取り付け

元の様に基板カバーを被せる。



ハウジングユニットの復元

1.スポンジパッドの取り付け

ハウジングにイヤーパッドを装着する。



2.イヤーハンガーの取り付け

最後に耳掛けハンガーを取り付ける。

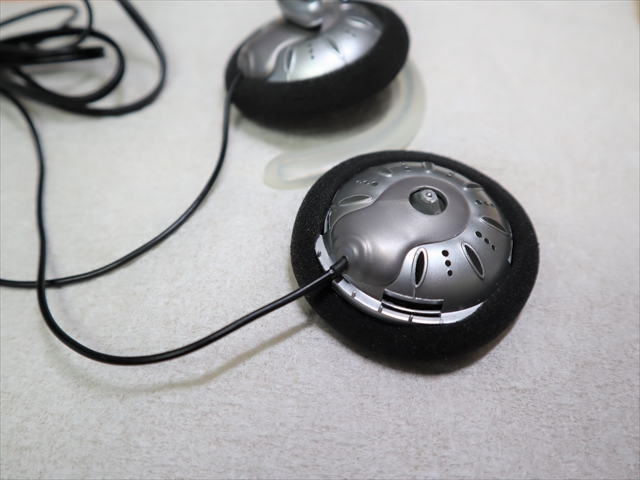

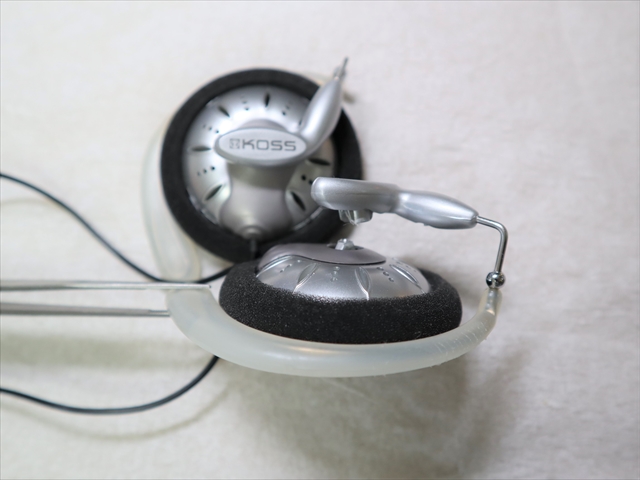

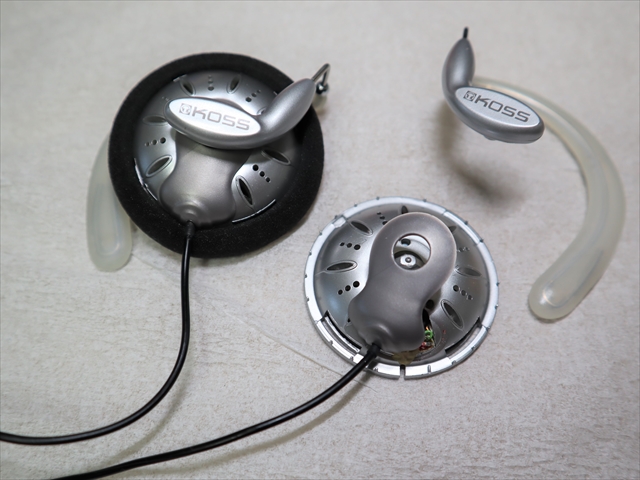

これで、左右とも元通り復元できた。

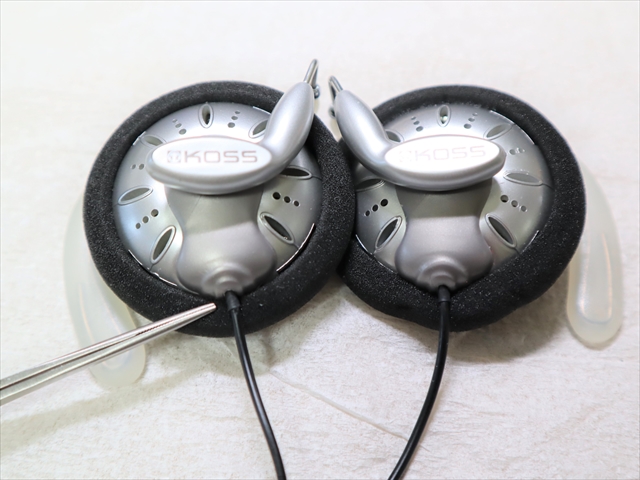

修理前と違っているのはハウジングから出ているケーブルが補強されていること。

たぶん一番断線の多い場所なので、こうしておくと故障率を下げられるはず。









まとめ

KSC75は装着感が軽いこともあって、うっかり動いてケーブルを引っかけてしまうケースが多々ある。

そんな時に負荷がかかるのが、今回も傷付いていたケーブル端子の周り。



たぶんメーカーもウィークポイントなのは承知のはずで、改良されてもいいと思うのだが、発売から30数年経ってもそのまま仕様である。



前回の『PortaPro DIY リケーブル』同様、ドライバ基板へのアクセスが割と簡単なので、修理メンテナンスのしやすい機種。



実売2000円台と安価なモデルなので、壊れたらすぐ買い替えるモノなのかも知れないが、今回のような修理で直るなら費用も数十円程度。



自分でDIY修理したほうがお得である。
