KSC75 耳掛けヘッドホンドライバユニット 中身分解



前回パーツを分解してみたKSC75X



今回はドライバーの奥を覗きたく解体してみることにした。



KSC75’X’KSC75は色が違えど中身は一緒。

massdrop ver.の方は勿体ないので、調子の悪いKSC75を検体にした。







スポンサーリンク

ユニットの分解

ケーブルを取り外す

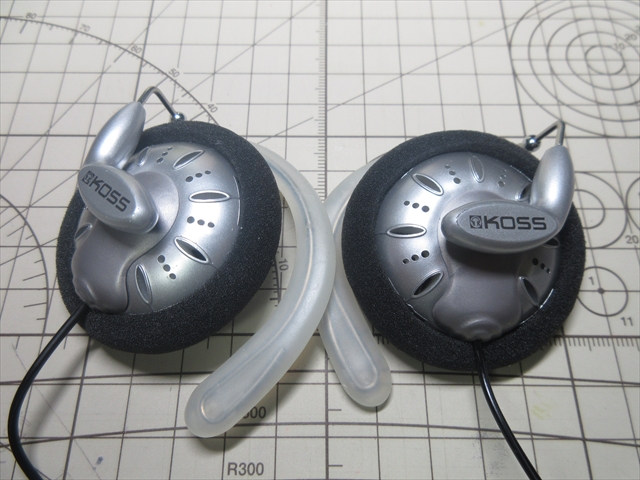

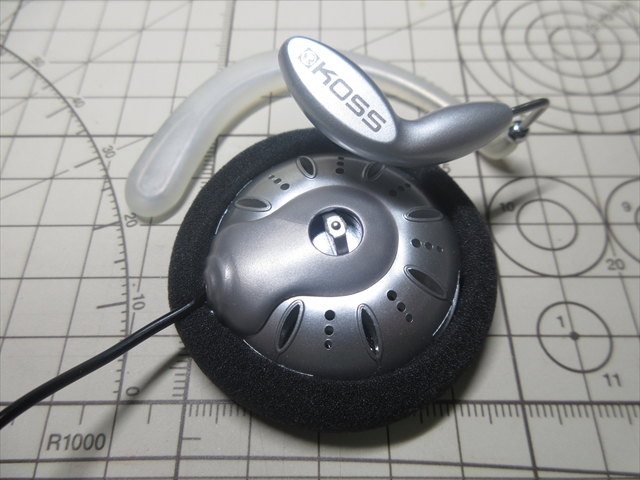

もう10年以上使っているKSC75。

今後の修理や改造のために、思い切って解体することに。

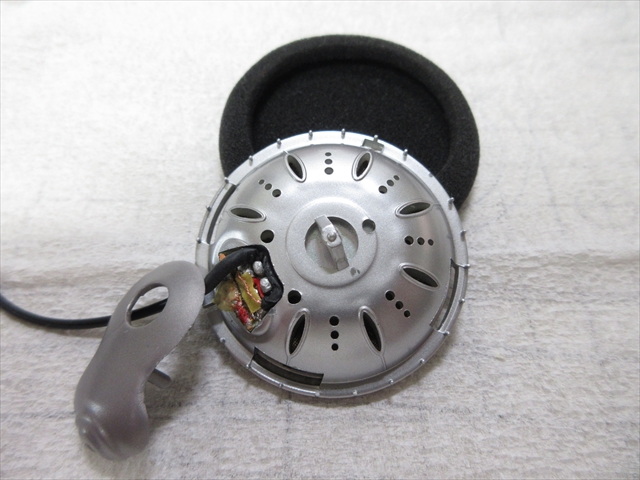

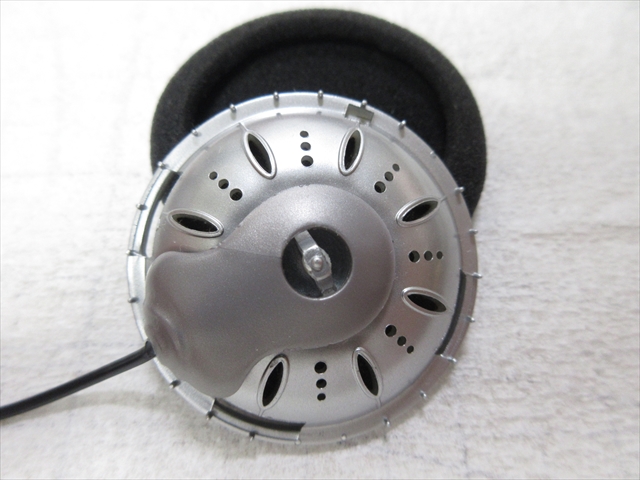

イヤーハンガーを外し、



イヤーパッドも外す。



基板のカバーも外す。



ドライバ解体のために邪魔になるので、端子からケーブルも外す。



接着剤を調べる

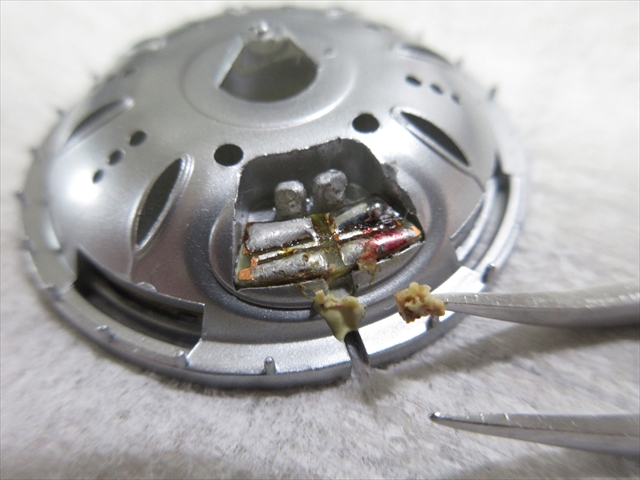

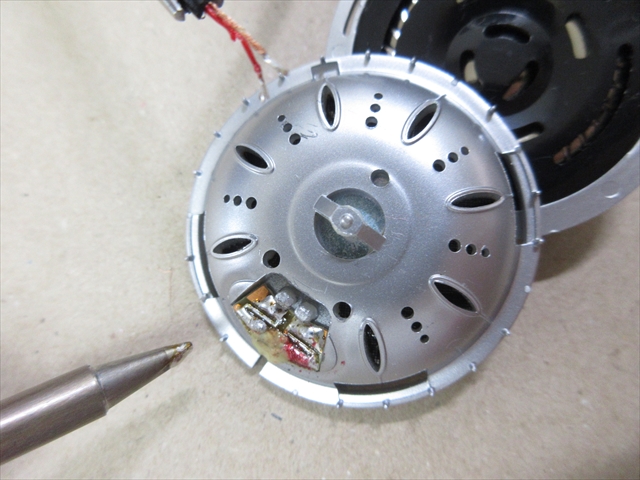

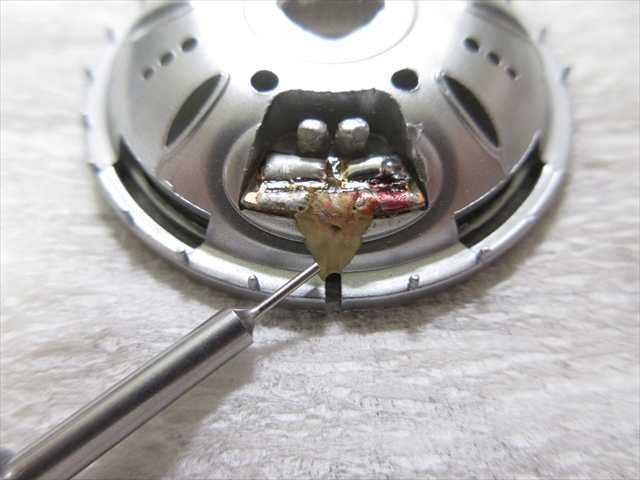

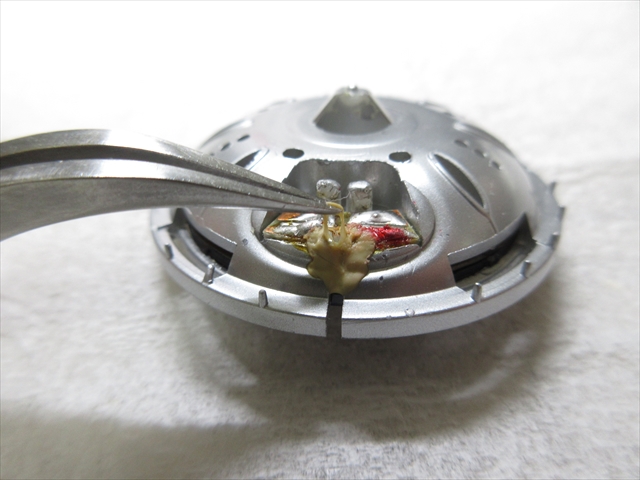

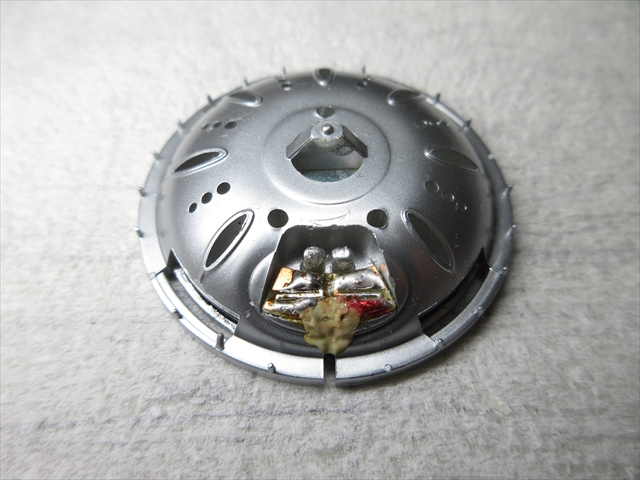

はんだ付けされていた基板には、薄い黄色の接着剤が盛られた場所がある。



エポキシ系のパテの様にも見えるが、ピンセットで摘まんでみると弾力がある。

引っ張ると少し伸びたりもするのでゴム系の接着剤かも。



おそらくこの下に、リード線?があって、ハウジングフレームにある溝(切れ目)を通って内部のコイルに繋がっているはず。※



「接着剤のに線があるはず」という前提で丁寧に接着剤を剥がしてみる・・

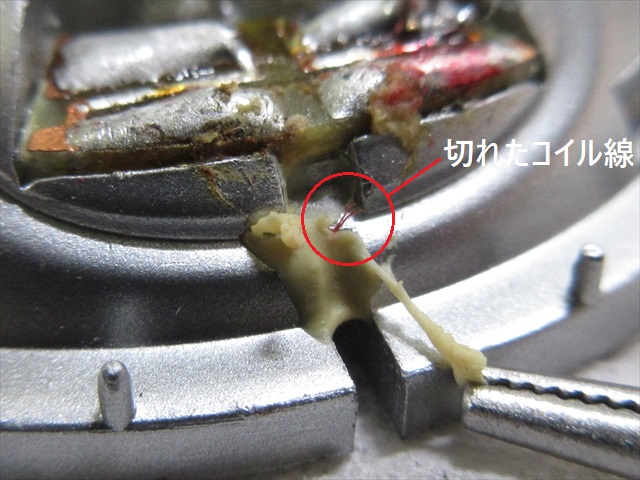

あった。

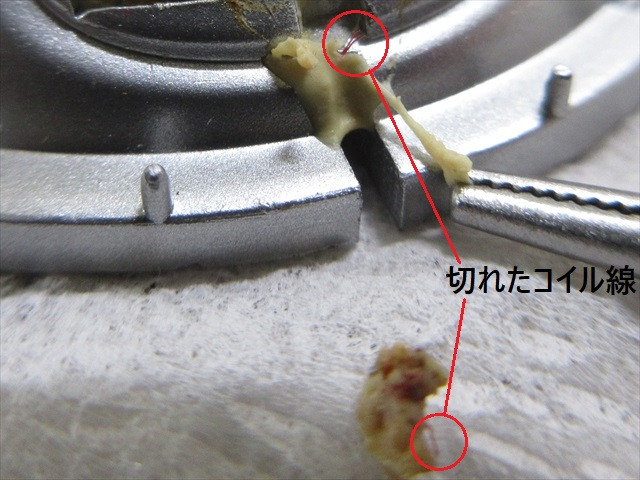

しかし!  ・・・  切れていた。



こんなに細いなんて。



接着剤は上辺だけで、その奥でフレームに沿ってコイル線があるだろう・・・と勝手に想像していたのだが違っていた。



ガムみたいな接着剤の中に配線が埋まった状態だった。

これじゃ接着剤を剥がしたら一緒に切れるのは当たり前。





ドライバの分解

コイルを調べる

接着剤を剥がす作戦は失敗。

攻め方を変えてコイル側を分解することにした。



1.プロテクター板

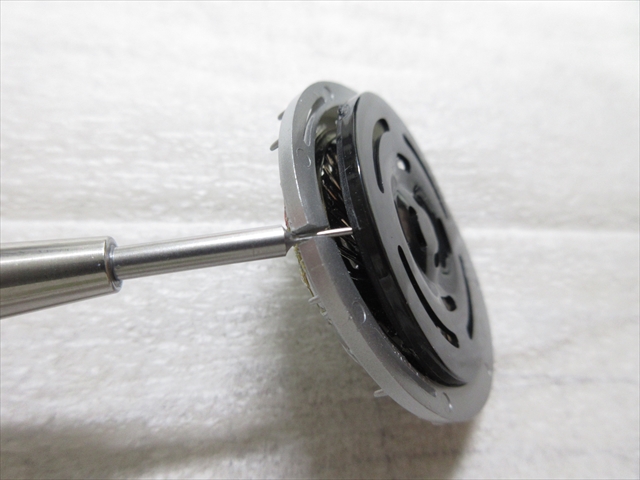

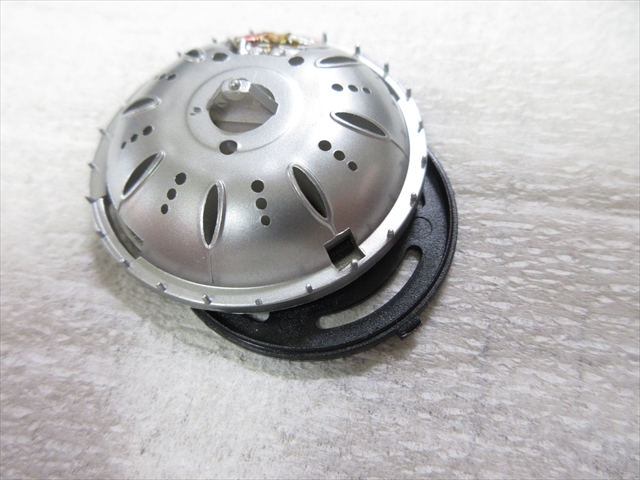

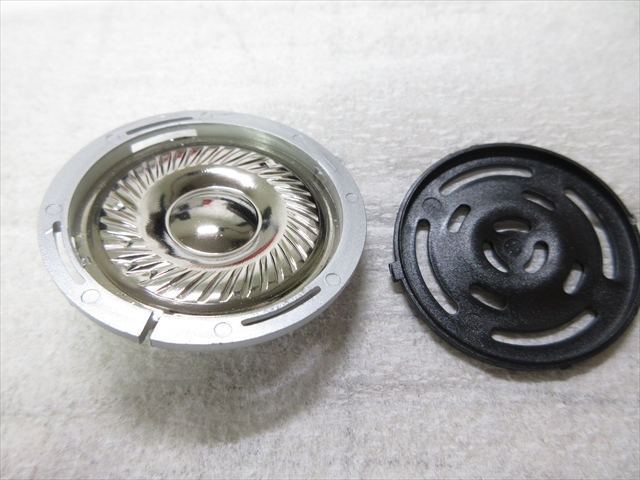

まず振動板プロテクター板を外す。

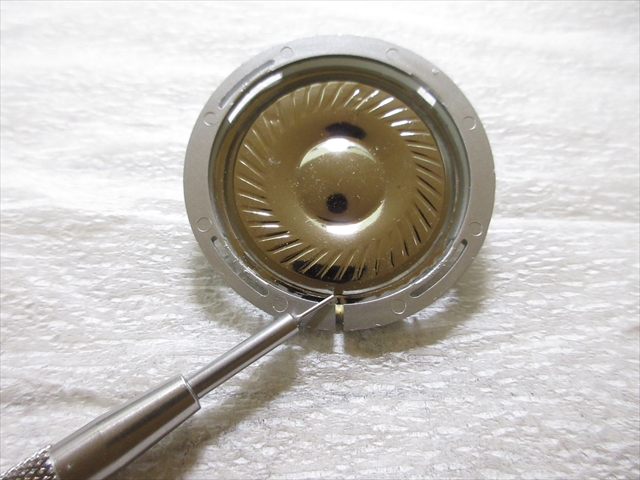

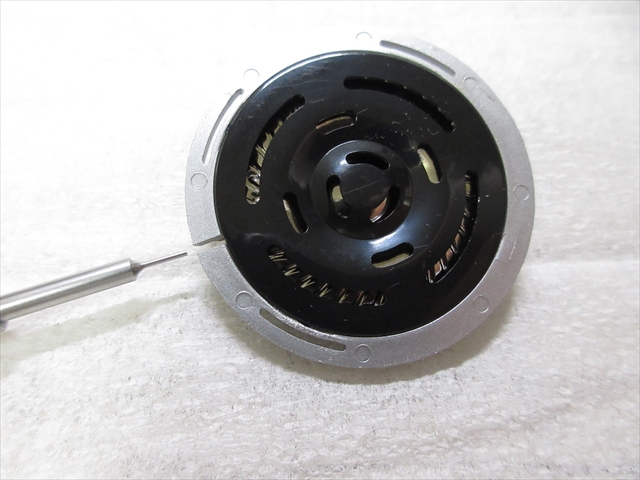

外すポイントはフレームに溝の切ってある場所。



ここを先の細いツールで押してやるとカンタンに外れる。



ただし、この溝の奥にはほっそいコイル線も渡っている。  ※上記の通り

薄黄色の接着剤には触れないように、ていねいに作業しないといけない。



もし心配な場合は、もう1か所の外しポイントがある。

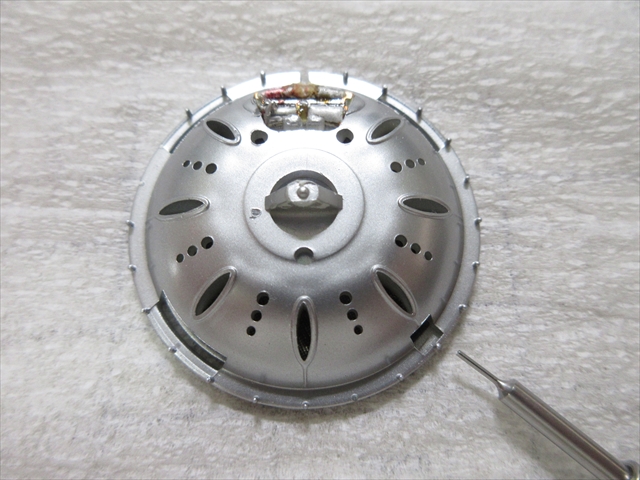

基板を12時方向に置いた時、4-5時あたりに四角い穴があり、ここにプロテクター板のツメが固定されている。



この四角い穴からマイナス(-)ドライバーなどでツメを押し出してやれば外せる。

(ちょっとコツが要る)



2.振動板

改めてもう片方のハウジングユニットを用意。

この薄い黄色の接着剤の中にプラス(+)とマイナス(-)の線が通っている。



この接着剤には触れず、ユニットを裏返す。

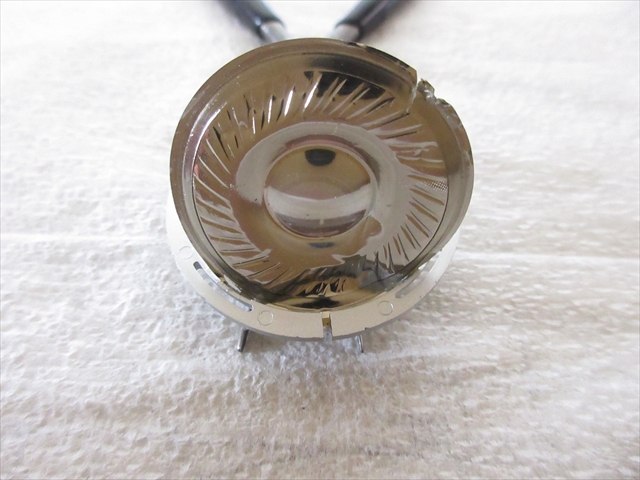

銀色ピカピカの薄い膜が振動板で、フレームの溝にコイル線がある。

なので溝側は避けて、その反対側から振動板を剥がすことにする。



フレームにある長穴を利用して、振動板を剥がせそうな“端”を見つける。

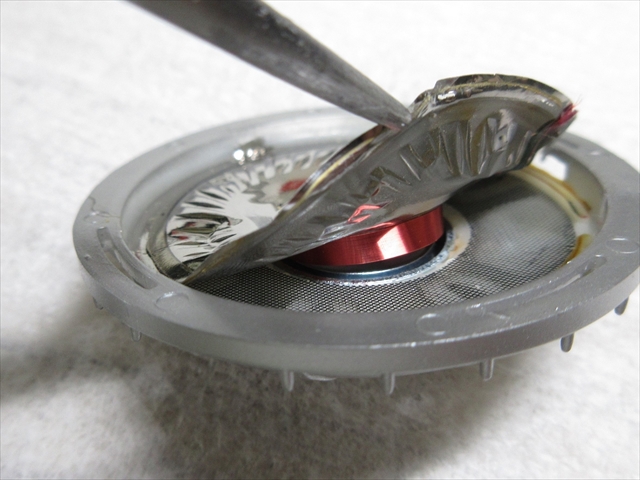

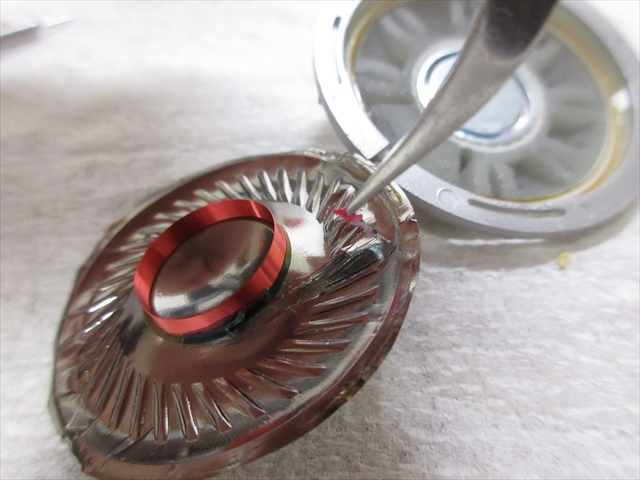

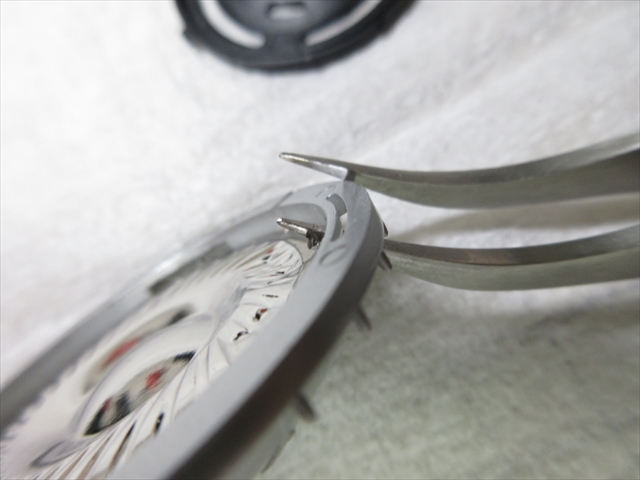

ピンセットとピンセットペンチを使いながら、振動板を剥がしていく。



振動板といっても、ぺらっぺらの薄い膜のようなフィルム。

強く引っ張ると避けてしまう。

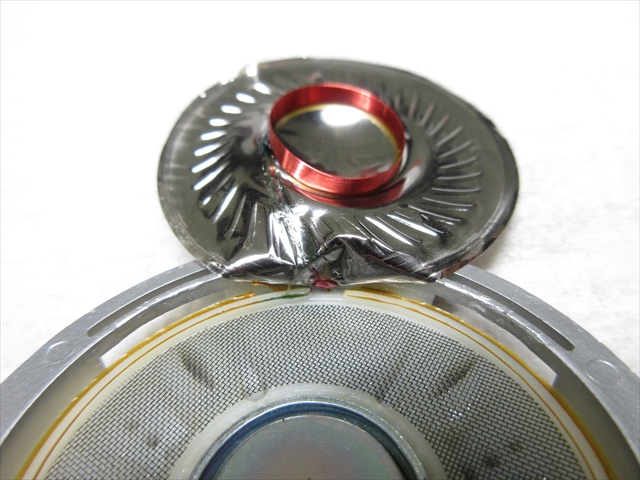

コイル線のあるフレーム溝を残して、ほとんどを剥がした振動板。

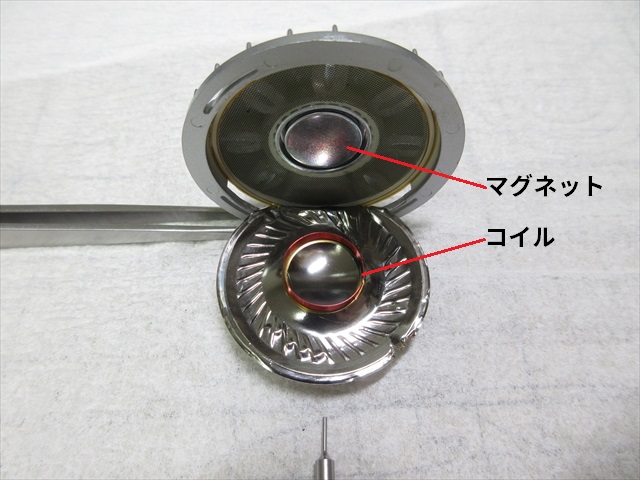

裏返すと、振動板の中央にあるのがコイル。

とても細い銅線がキレイに巻かれている。



3.コイル

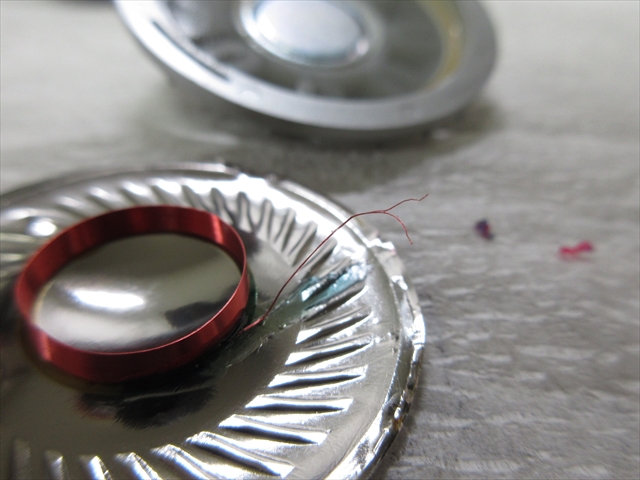

振動板の裏に貼りついて立っているコイル束。

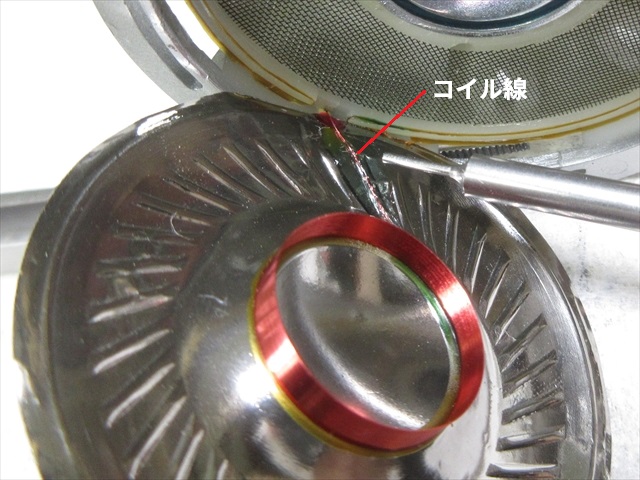

そこから振動板を横切り、基板の方へと銅線が渡っている様子。



更に観察すると、コイルから出ているのが良く見える。



でもどう見ても1本しかない。

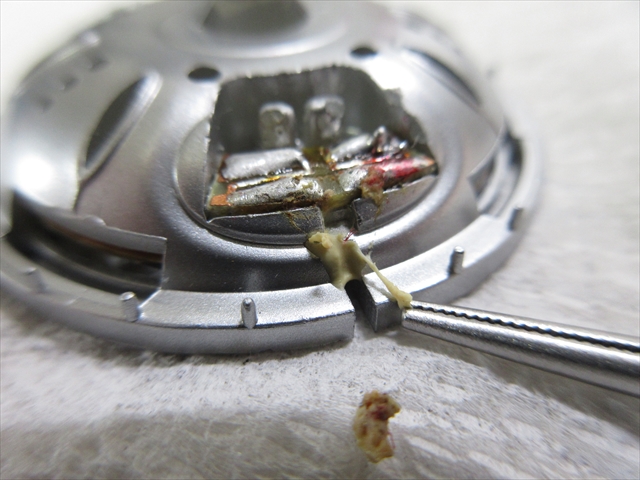

2本あるはず?…と思いながら銅線に纏わりついた接着剤を剥がしてみる。



しかしこの透明な接着剤、柔らかいビニルの様にとてもよく伸びる。

ピンセットにもペタペタ付いてくる。



薄いのにその粘着力はなかなかすごくて、剥がすのに苦労しながら作業。



そして突き止めた。



1本にしか見えてなかった銅線。

実は2本の束になってて2本まとめて基板端子へと渡っていた。



しかし、それが判ったのと同時に また やってしまった。

透明接着剤を剥がしてる時に、線も切ってしまった。



ドライバの復旧・・・

コイルからの銅線までは辿り着いた。

解明できたのなら復元したいところだが、それはあまりに甘すぎた。



この極細の銅線や極薄の振動板フィルムは精密で繊細過ぎる。

銅線はなんとかなっても、剥がして破れてベコベコにした振動板&コイルは、もう元には戻せない。



素人が手を出すところじゃなかった、、、





ドライバの部品

しかしバラバラ部品を只のゴミにするのは勿体ない。

せめて測定データを残しておくことにする。



ハウジング

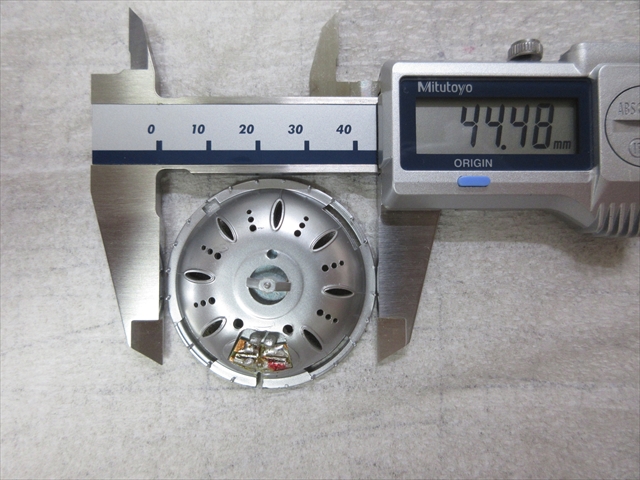

外径は約44.5mm。

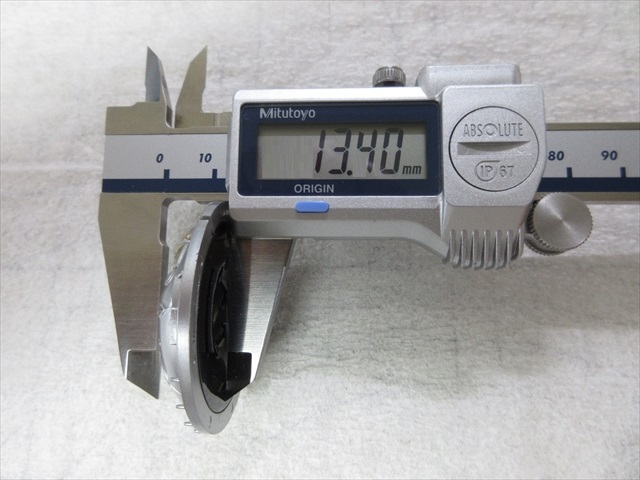

厚みは13.4mm。

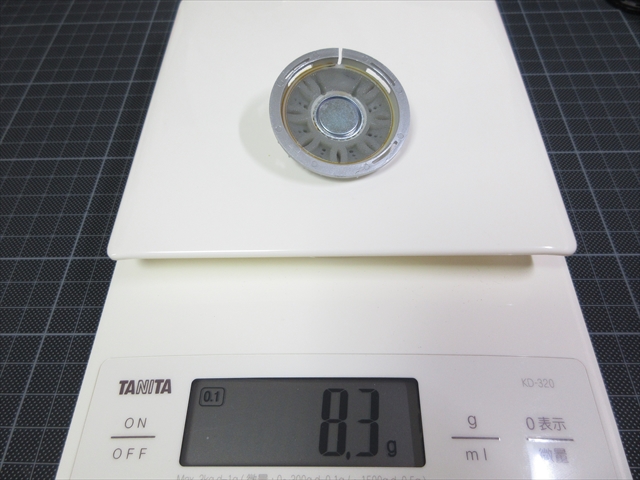

重さは8.3g。磁石込み。



プロテクター

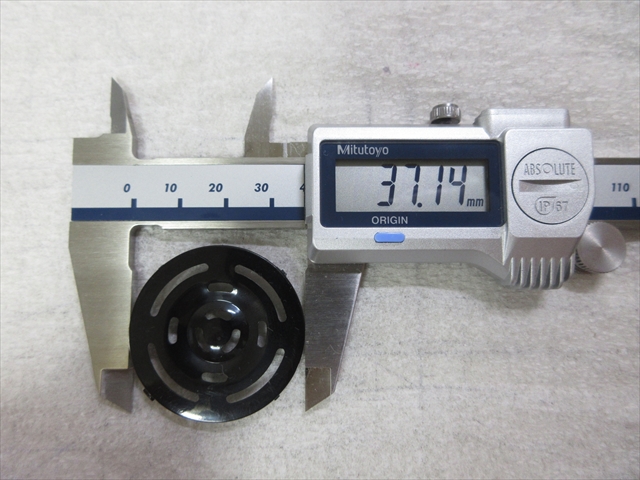

外径は約37mm。

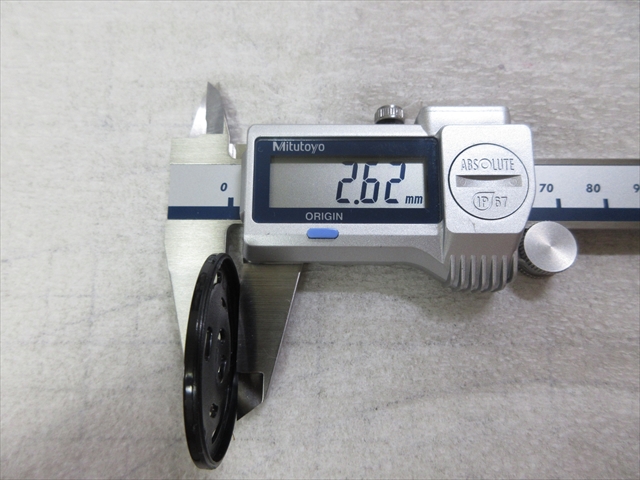

厚みは約2.6mm。

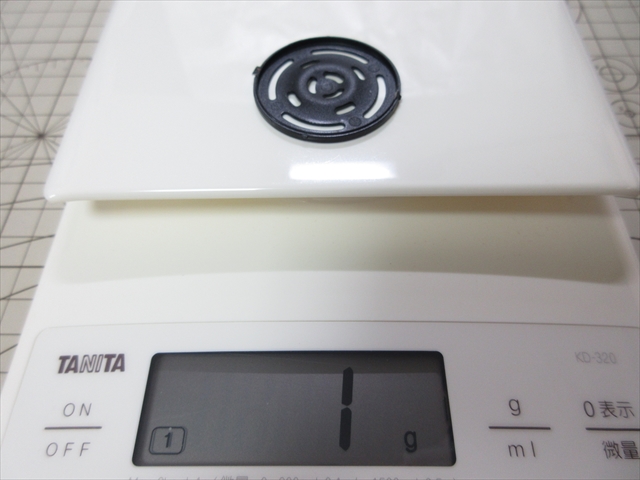

重さは1g。



振動板

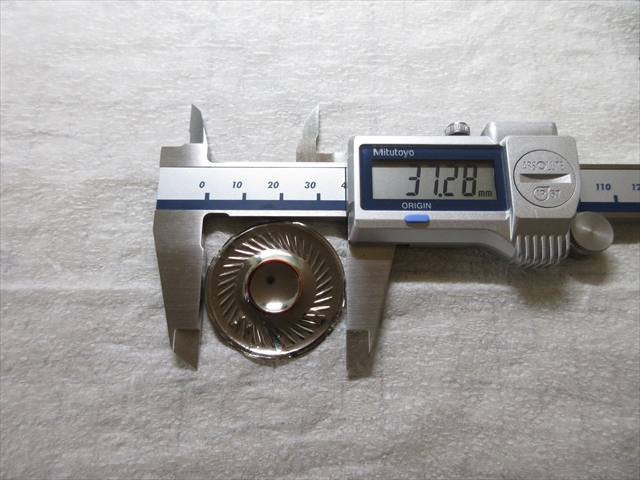

直径は約37.3mm。

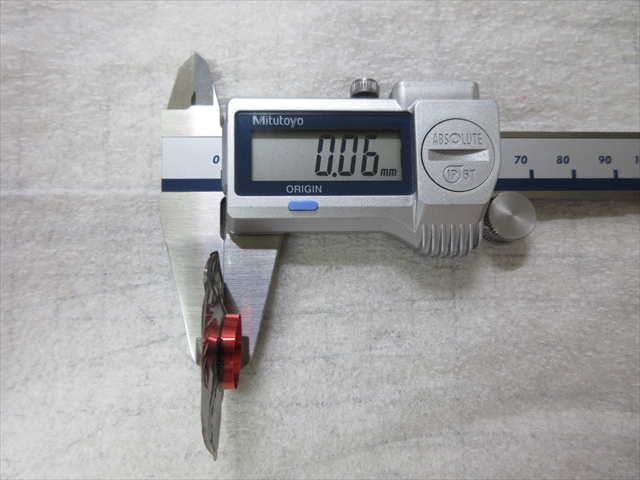

厚みは0.06mm。

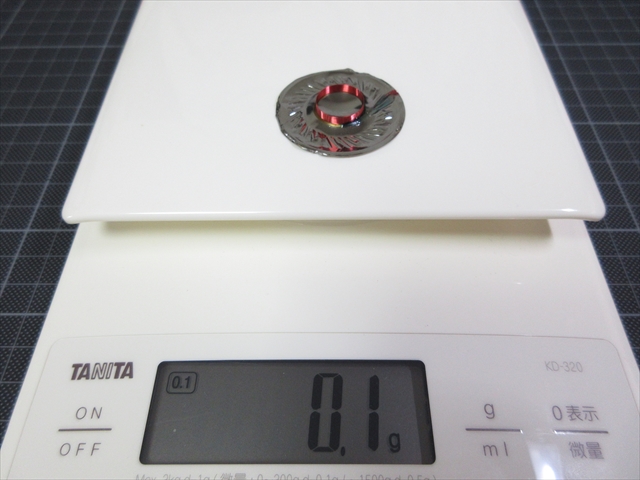

重さはコイル付きで0.1g。



コイル

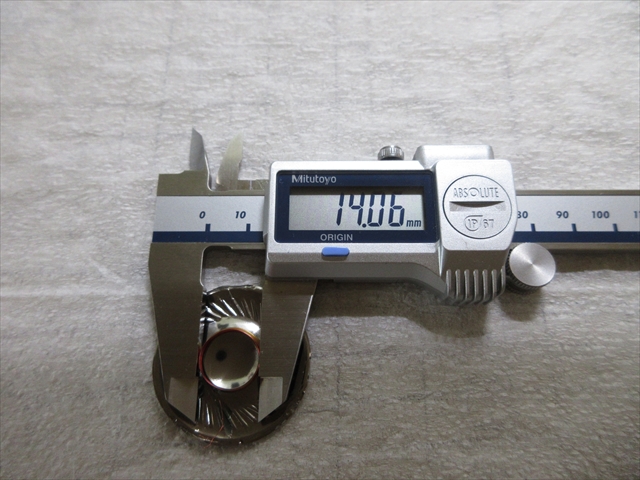

外径は約14mm。

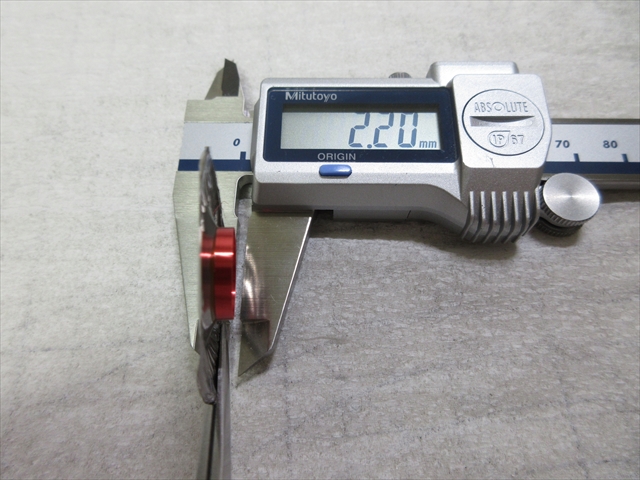

コイルの高さは約2.2mm。

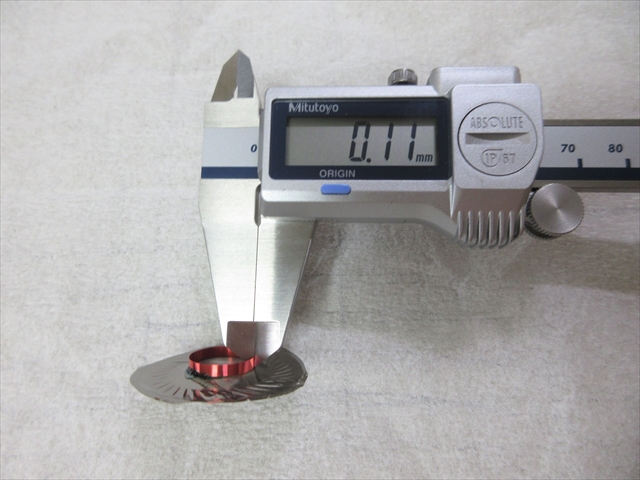

コイル線の太さは0.11mm。



網スクリーン

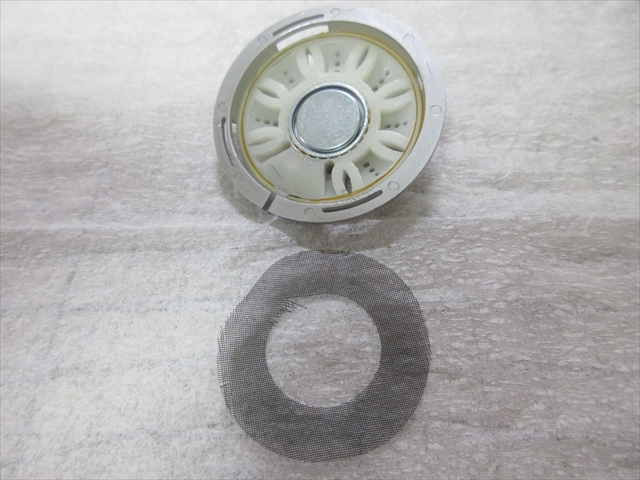

ハウジング内のマグネット側に貼り付けてあった網。

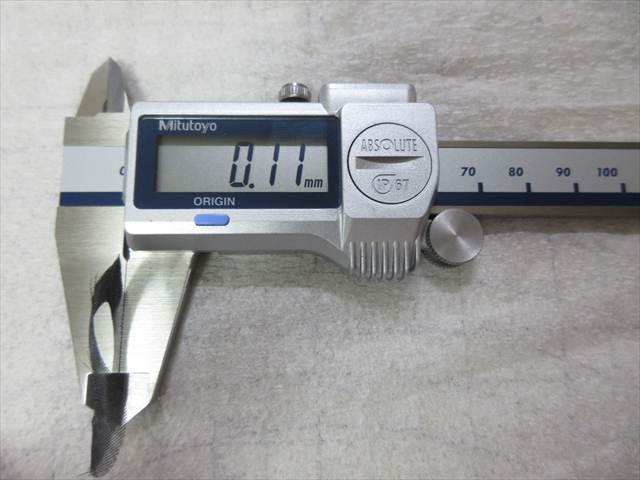

厚さは0.11mm。

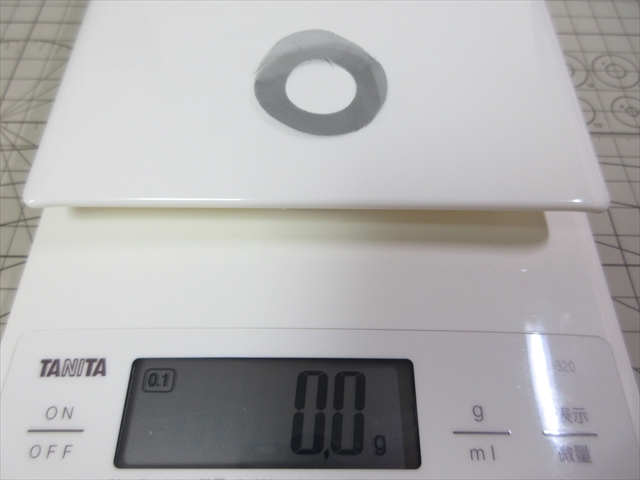

重さは測定できず。



マグネット

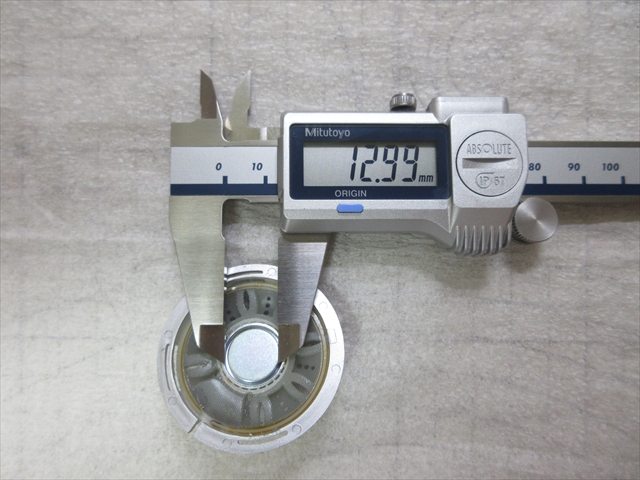

最後にマグネット。



固く接着されていて、ハウジングを破壊しないと取り出せそうになかった。

外径だけ測定、約13mm。







まとめ

前回 KSC75Xの構造を知るためにパーツのみ分解してみたが、今回はさらに奥深くドライバユニットの中身まで解体してみた。



ある程度の予想はしていたが、中身はとても繊細な作りだった。

元には戻せなくなったが、かなり詳しく構造を知れたと思うし、素人が触ってもいい限界が判ったとも言える。



KSC75(X)はこれからも愛用していく予定。



今回1つ犠牲にしてしまったが、得られた情報は修理や改造の時にきっと役立つ。
