【PC】”hpデスクトップ” 買って3番目にしたこと #3 ➡スリーブケーブル交換【SSD編】

改良

ナイロン被覆ケーブルスリーブ計画DIY│換装方法 part3



PSUをHX1200iに交換し、ビニルの電源ケーブル類をスリーブケーブルに組み替えた。



しかしまだマザーボードから黒いケーブルが生えている。

S-ATA3.0の通信ケーブル4本である。



レッド系にまとめたせいで、逆に目立つ存在になっている。



「これはカッコ悪い」ということで追加で交換する。





スポンサーリンク

S-ATA ケーブル 交換

1  ケーブル先はストレージベイ

S-ATA通信ケーブルを交換するにはケーブルの根元、つまりストレージベイのコネクタにアクセスしないといけない。



再びグラボを外しCPUクーラーを外し、マザーボードを外し・・・



しかしメンドくさい。



SSDやHDDを交換するのは外部から簡単にできる。



が、コネクタを触るとなるとホント手間がかかる💩ケースである。

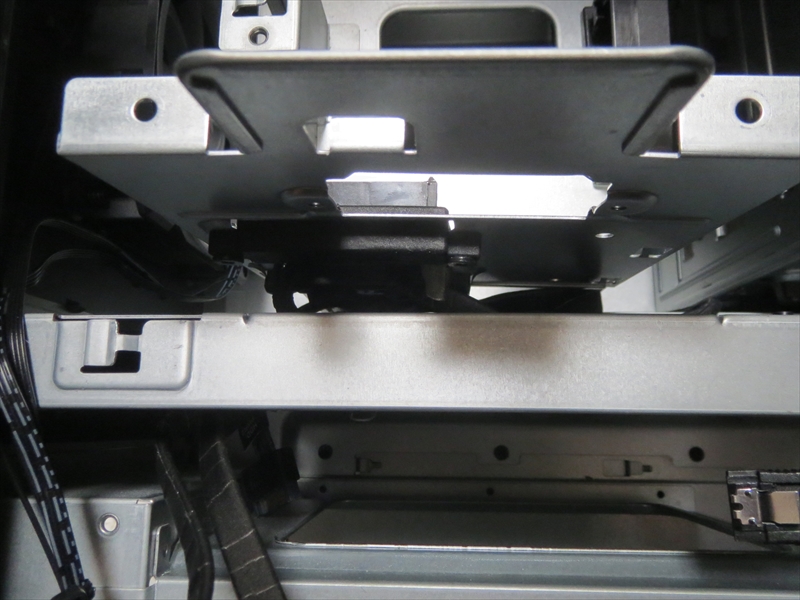

一番奥にある SSD/HDDのストレージ・ベイ。

ここにアクセスできるまで何分かかることか・・・。

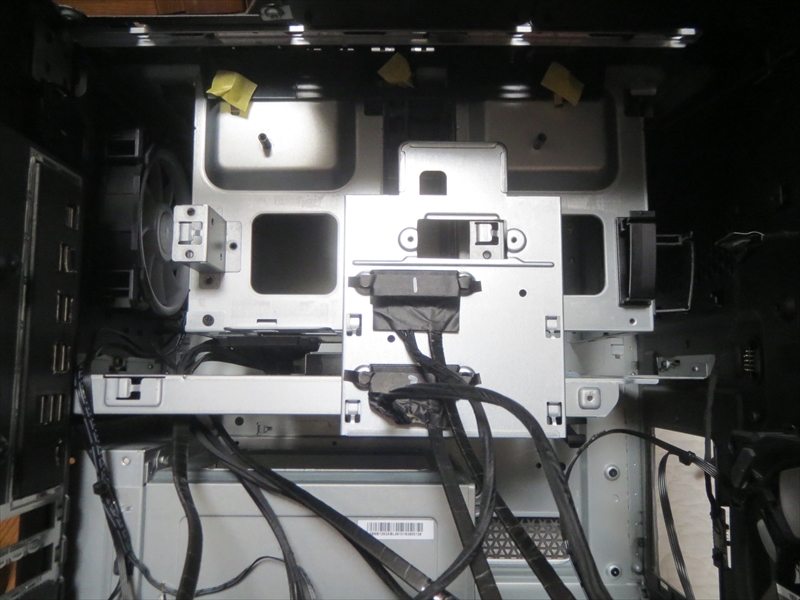

S-ATAコネクタが付いている固定ブラケットを外す。



ここまで来てガッカリ・・・。

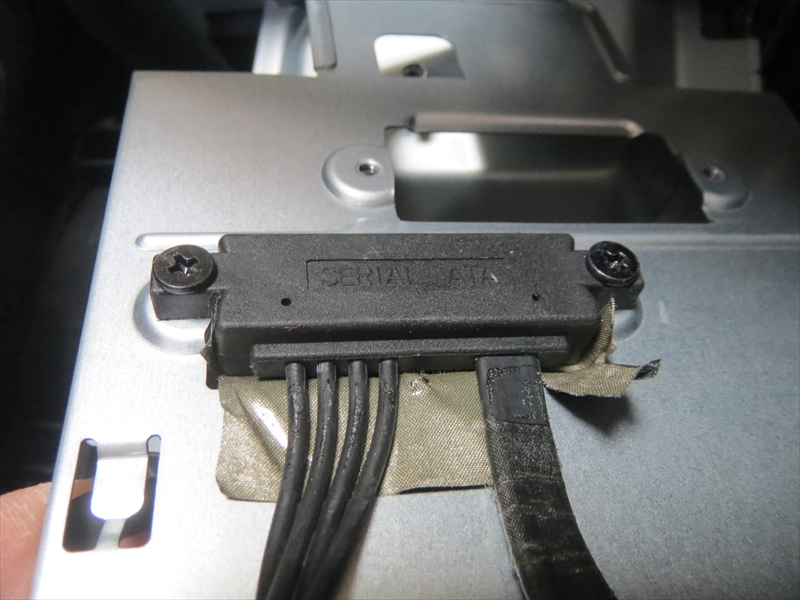

なんとこのPC、S-ATAケーブルのコネクタが着脱式になっていないのである。

通信ケーブルと電源ケーブルが一体成型になった(つまりケーブルが外れない)特殊な形状をしている。



ナニこの仕様?



2  計画を変更

これではケーブル交換は無理なので、方針を変えた。



要するに、マザーボードから生えているケーブルを“赤いスリーブケーブル”でまとめるのが計画の目的。

なので「黒い元ケーブルを奥に隠し、繋いで延長した赤いケーブルだけ表に見せればいい」ということにした。





S-ATA ケーブル 延長

1  延長のための準備

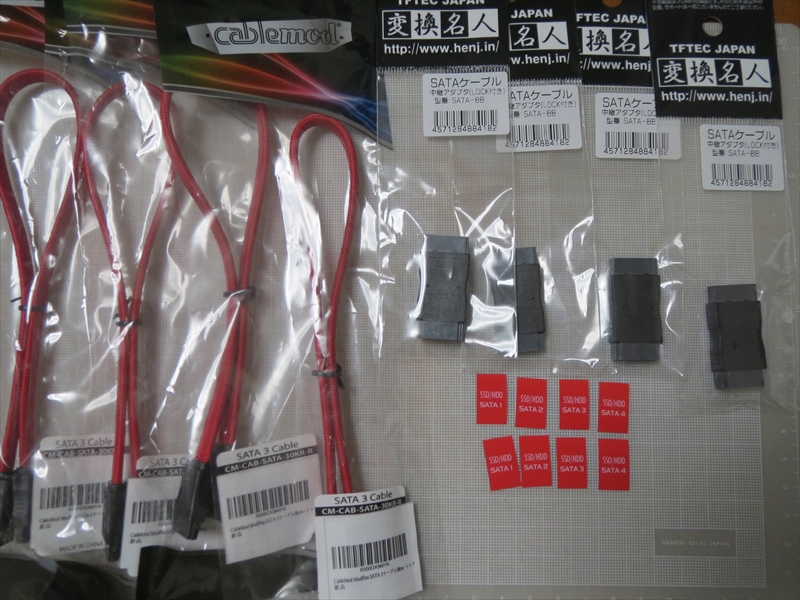

準備したケーブル類。



1.CableMOD 延長ケーブル S-ATA3.0 Sleeved Cable red 30cm ×4本

2.変換名人  中継アダプタ SATA-BB ×4個

3.TEPLAラベル DIYで作ったネームラベル SATA1 SATA2 SATA3 STA4 ×各1枚







2  行き先ラベル

SSD/HDD ストレージ・ベイは4基分ある。



マザーボード側のS-ATAコネクタにも No1~No4までナンバリング表示されている。

将来RAIDを組むとしても、SSD/HDDの番号は明確にしておかないといけない。



なのでケーブルの端にラベルを貼ってナンバー整理をしておく。

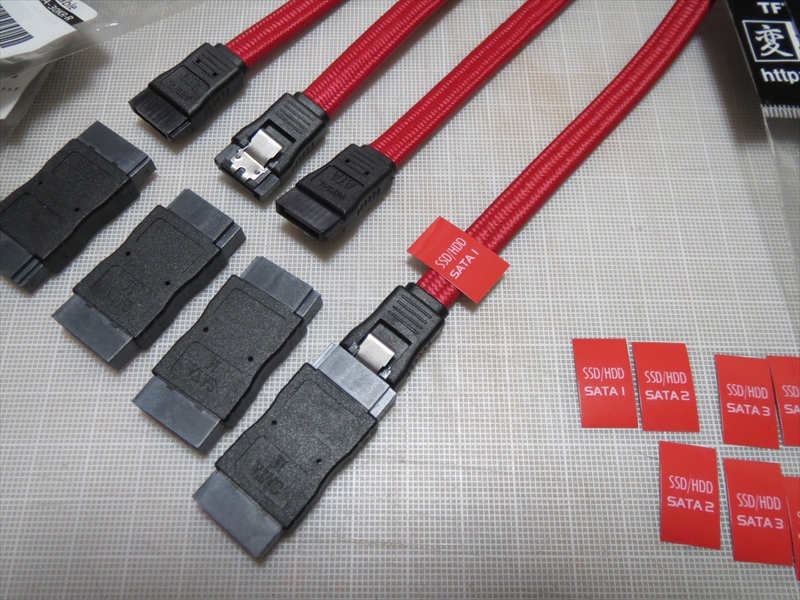

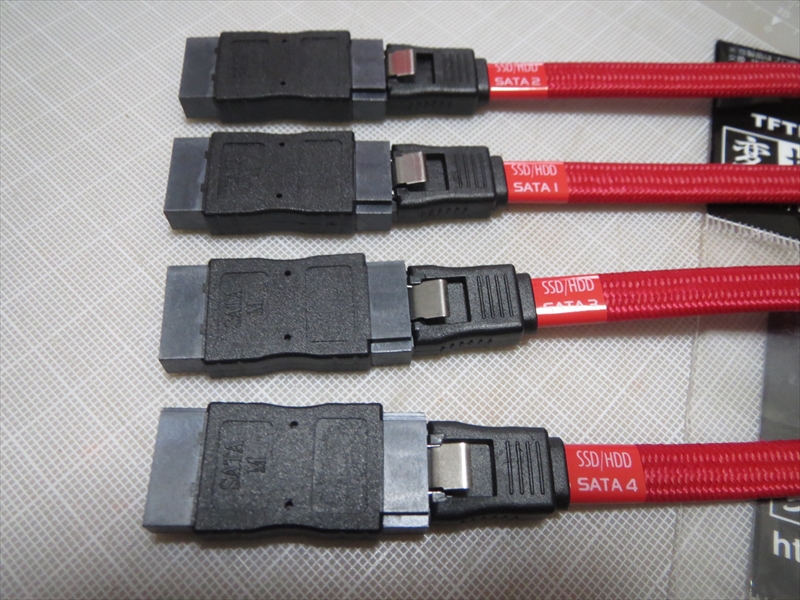

3  中継アダプタ付き S-ATAケーブル

No1~No4まで4本分の延長ケーブルの完成。



4  S-ATA ケーブル 延長配線

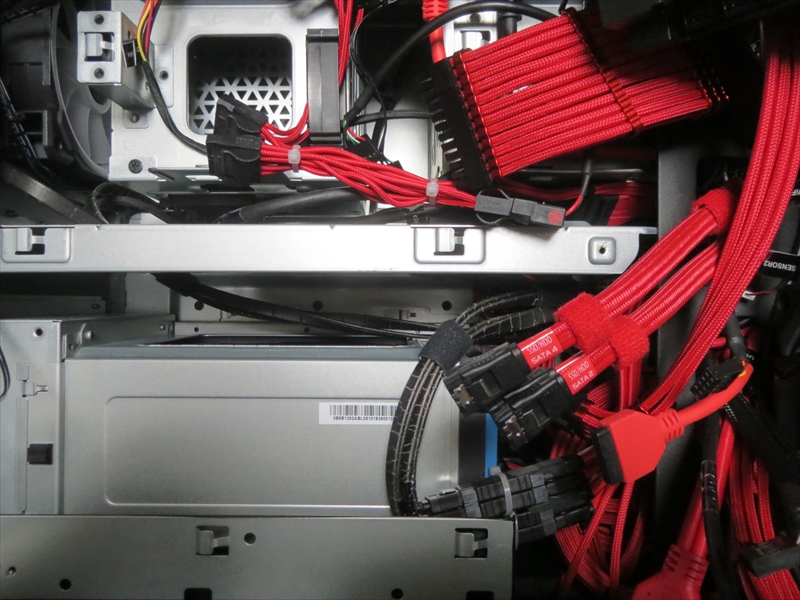

元S-ATAケーブル(黒)に中継アダプタをはさんでつないだS-ATAケーブル(赤)の全長は約75cm。

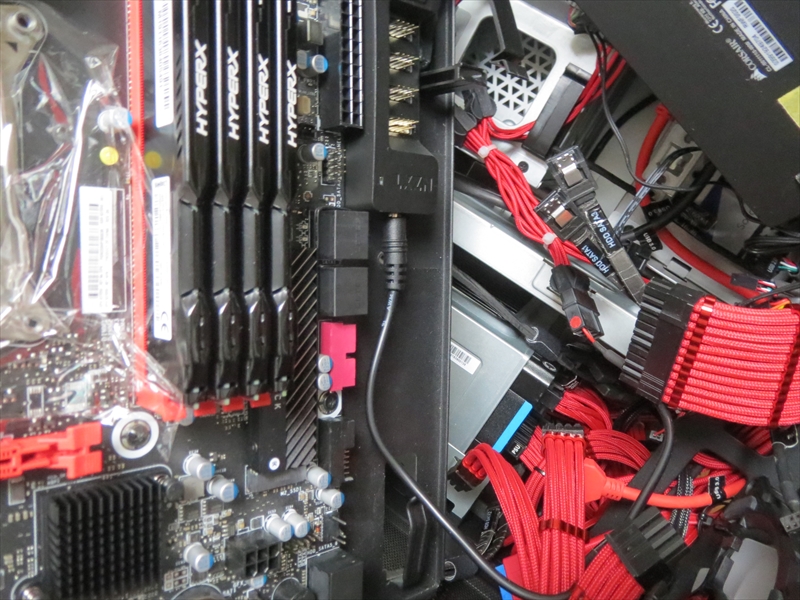

延長したため予定外に長くなってしまって、この4本のケーブルを電源ユニット後方の隙間に押し込めるのが大変だった。



写真では電源ユニットすぐ上部に隙間があるのだが、ここは空冷ファンが排気する面。

なのでここにケーブルを押し込むわけにはいかず、他に詰め込むカタチになっている。

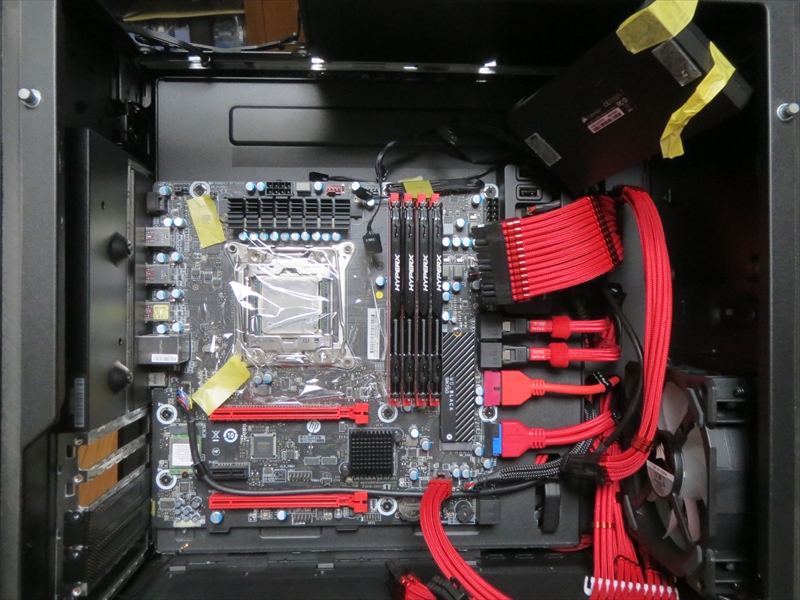

5  マザーボード 復元

一連の作業でこのマザーボードを何回、外したり戻したりしたことか・・・



そのせいでケース内にはあちこち擦れキズができてしまった。

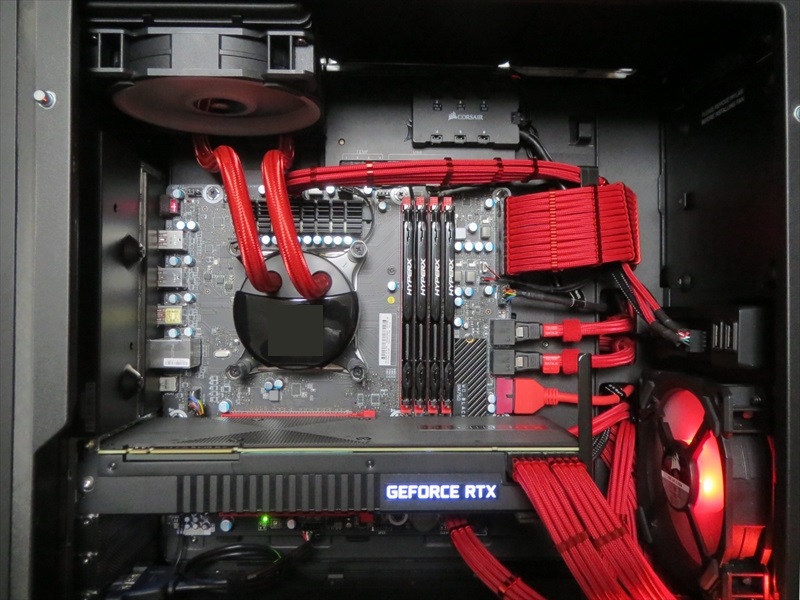

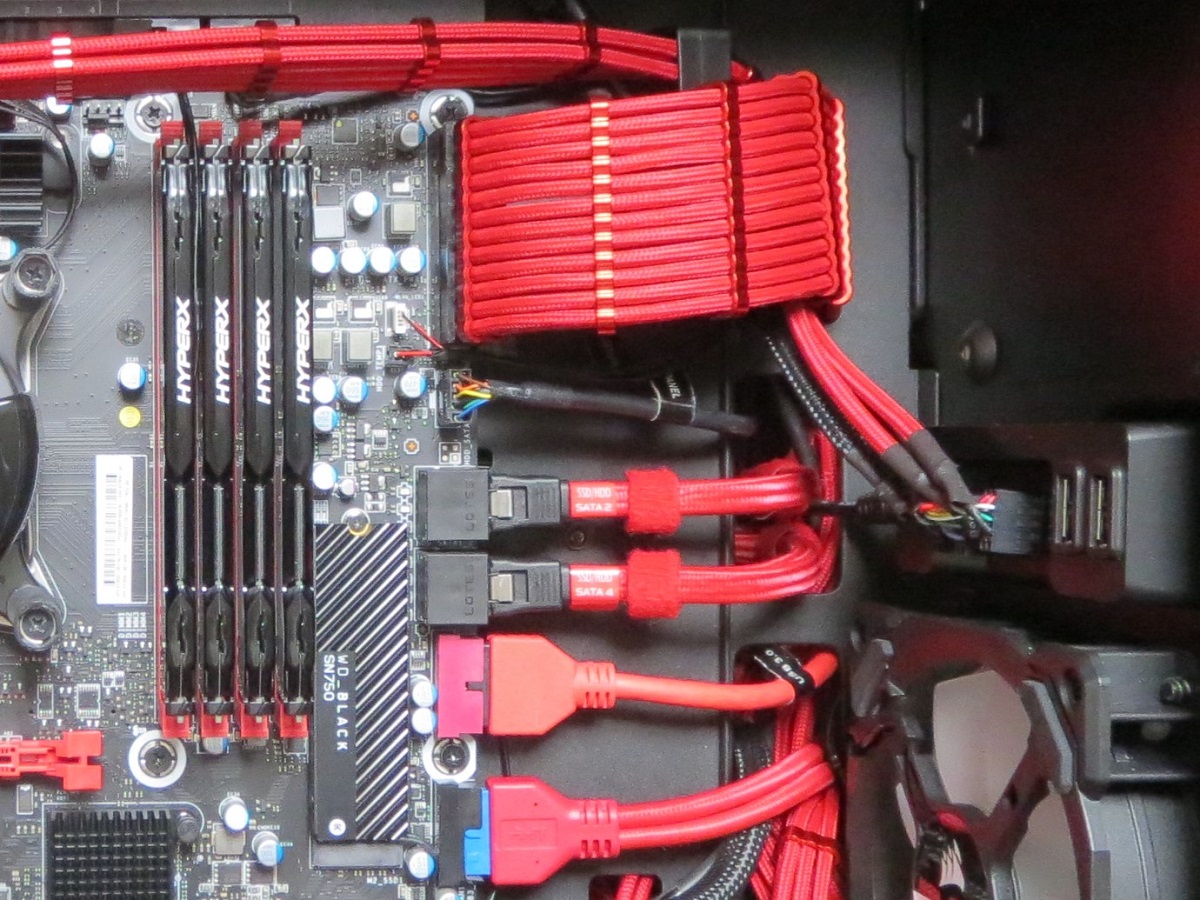

6  完成

CPUクーラーもGPUも元通りにして、やっと作業終了。



作業しながら、なんでこんな面倒なことしてるんだろ?と思うこともあるが、苦労した甲斐は、完成形を眺めた時の達成感にあるのかも知れない。



ケーブルの束や色の統一感を眺めながらそう思うのである。









まとめ

細かいことが気になってしまうのが私の悪いクセ」は右京氏の名台詞であるが、気になっている部分はまだまだる。



どこで納得するか(妥協するか)、これからも気になったことを1つ1つ解決してゆく予定。
