HAKKO こてスタンド FH-800FM-2028仕様 に改造



ステイホーム=家の中でできるコトを探りつつ始めた DIY工作室

興味の趣くまま作ったり直したり弄ったりしていく中で、揃えた道具や工具などを紹介。



第二十五回は、HAKKOの『小型はんだごてスタンド』



前回、手持ちの鏝FM-2028に対応すべくHAKKOのこて台FH-305を小改造した。

今回はさらに小型にしたくて、こて台FH-800を小改造する。



ⒸHAKKO





スポンサーリンク

HAKKO FH-305 こて台

現在、HAKKOのステーション型はんだコテFX-951を使用中。



セット付属品の“こて台”が大きいので小型のHAKKO FH-305を別購入し、口金部分をはんだコテFM-2028に対応できる様に小改造した。

過去記事は ➡ こちら



これはこれで必要十分で良いコテ台なのだが、いくらか不満もある。



  • クリーニングワイヤを使用すると折りたためない=つまり大きいまま
  • クリーニングワイヤを掃除する際の出し入れがちょっと面倒
  • 折りたたまない状態での嵩張りは元のFH-200と大差ない…etc



「はんだゴテを置くだけの台だからもっと小さくていい」

「でも他社製ではなくHAKKOカラー製品がいい」



というコダワリで、新たに選んだコテ台が FH-800 なのである。

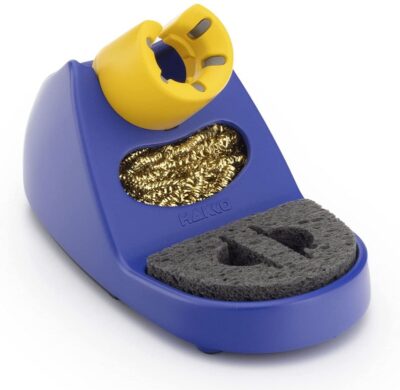

HAKKO FH-800 こて台

FH-800は元はステーションFX-888Dセットに付属しているこて台。

本体色はシルバーとブルー/イエローの2種類ある。





1  特徴

  • 小型の据え置きタイプ
  • クリーニングワイヤを内臓(付属)
  • クリーニングスポンジも装備(付属)



2  問題点

FX-888Dステーションのセット品であることからも判るが、はんだコテFX-8801専用のこて台になっている。



コテ先FX-8801FX-2028は形状が全く違う。

つまりコテ台の口金形状が他機種のコテ先には対応していない。



なので今回も、これを小改造してFX-2028対応型に小改造する。





FH-800 概観

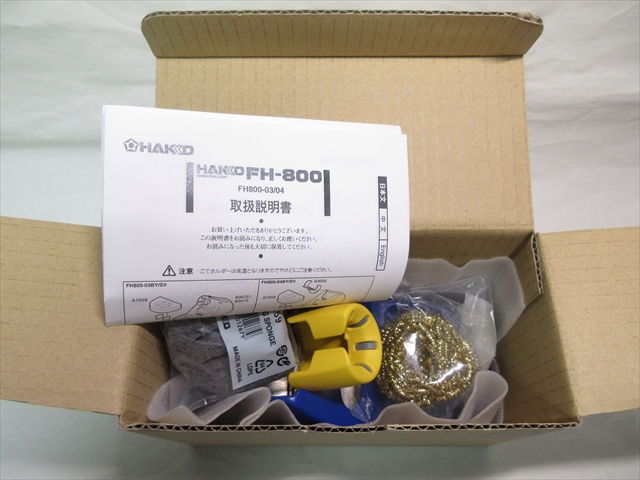

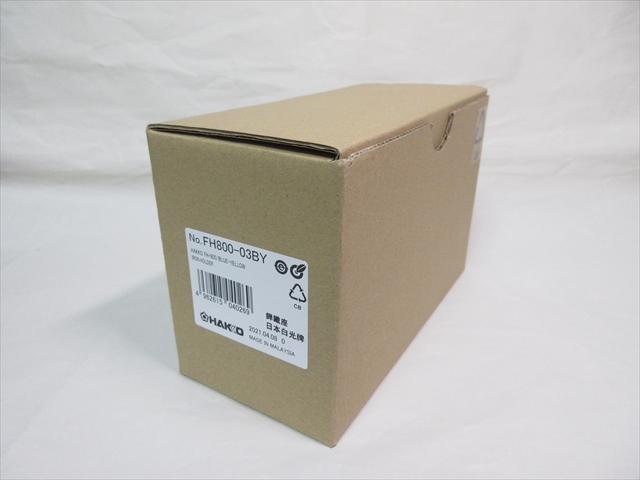

1  開封

外箱外寸は180×87×117mmH

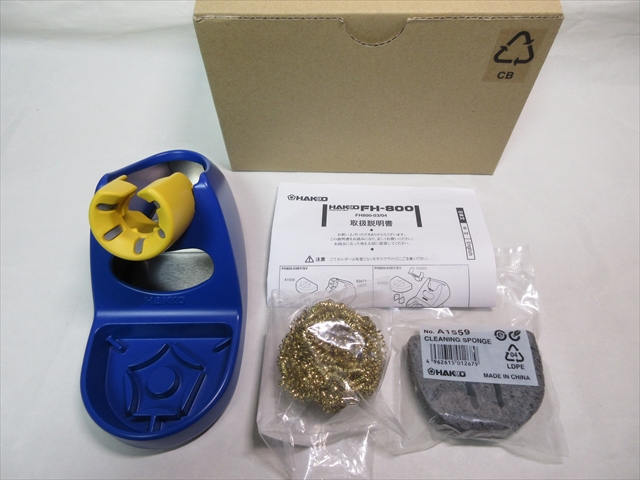

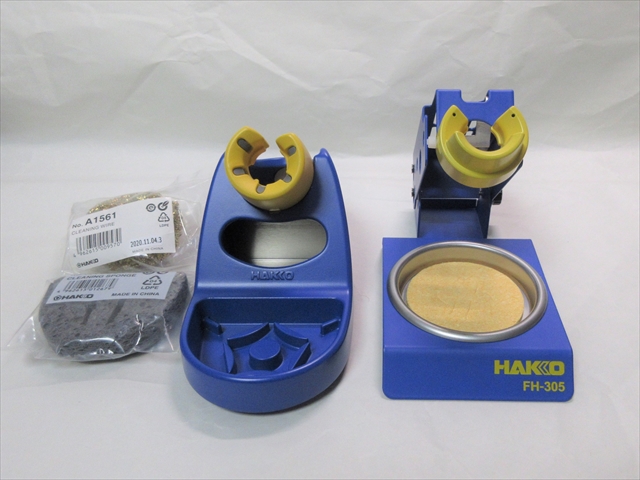

付属品は、取説とクリーニングスポンジ、クリーニングワイヤ。

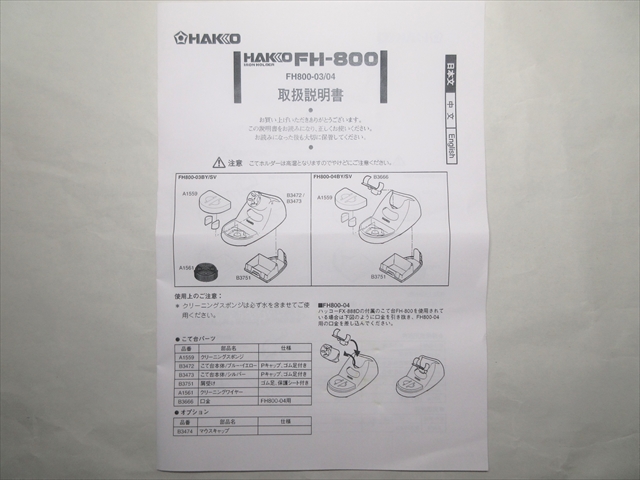

2  取扱説明書

片面が日本語、裏面が英語。



クリーニングスポンジ&ワイヤの設置と掃除方法が解説されている。

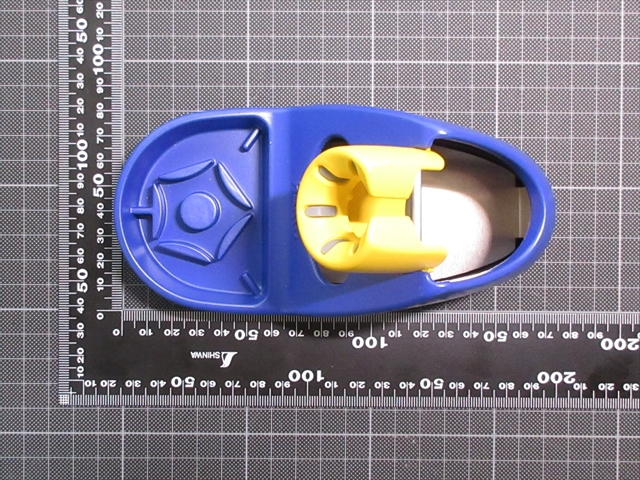

3  サイズ

奥行き長さは165mm、最大幅は79mm

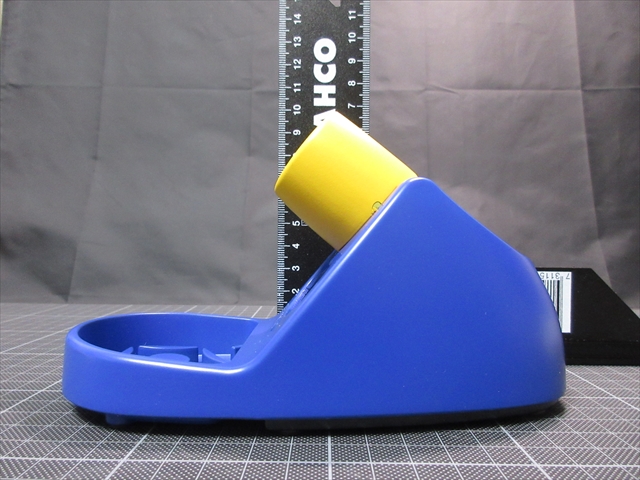

高さは約96mm

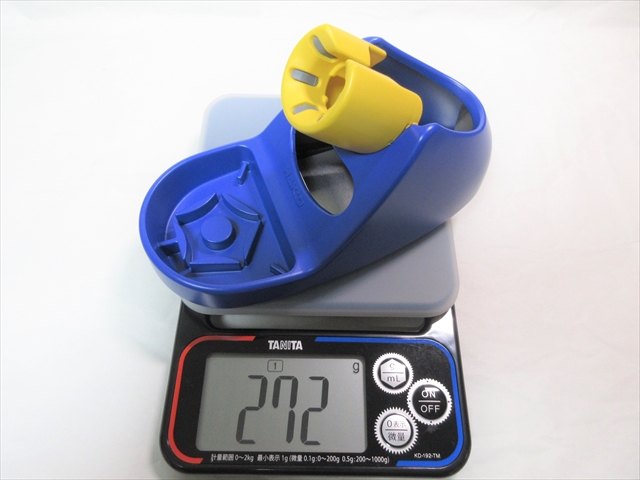

重さは272g。

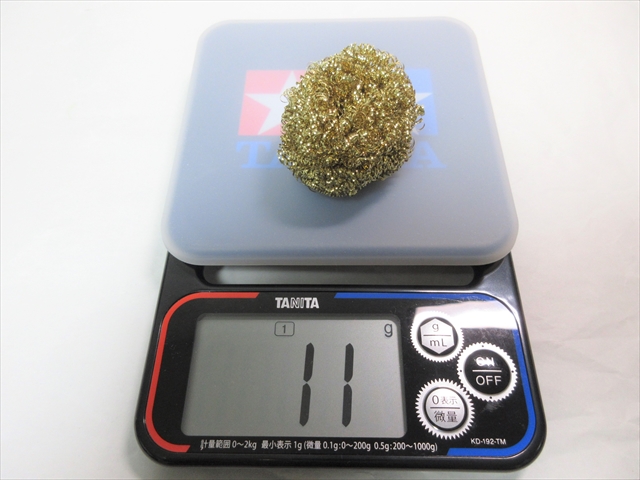

付属のクリーニングワイヤの重さは11g。



4  比較

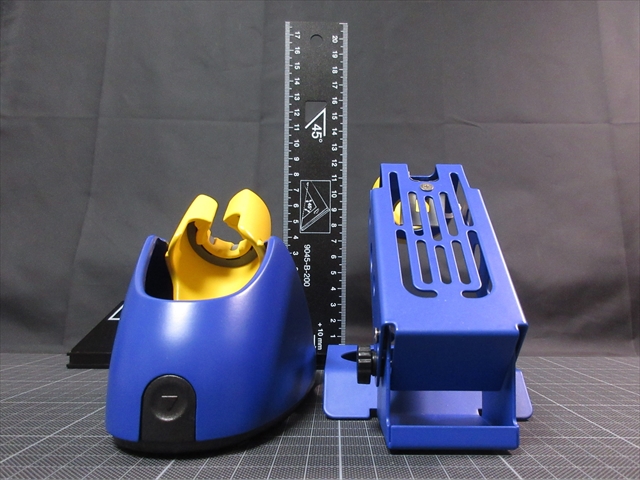

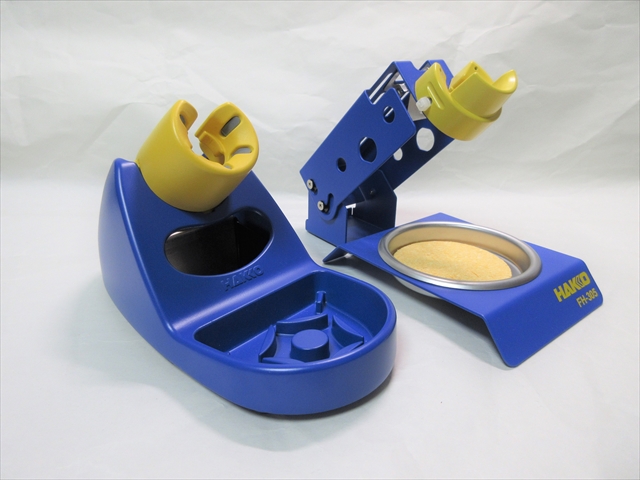

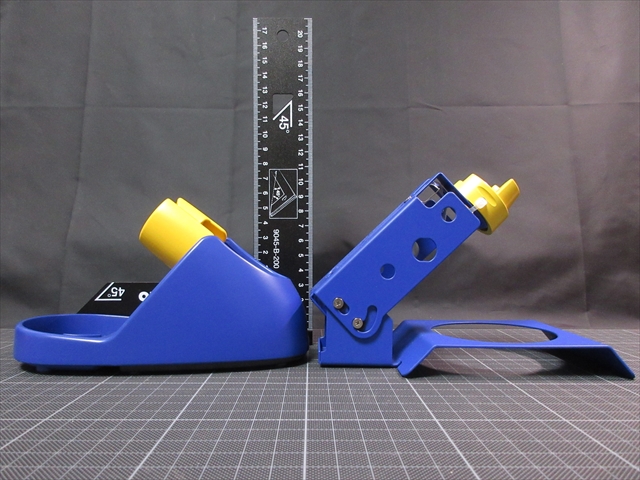

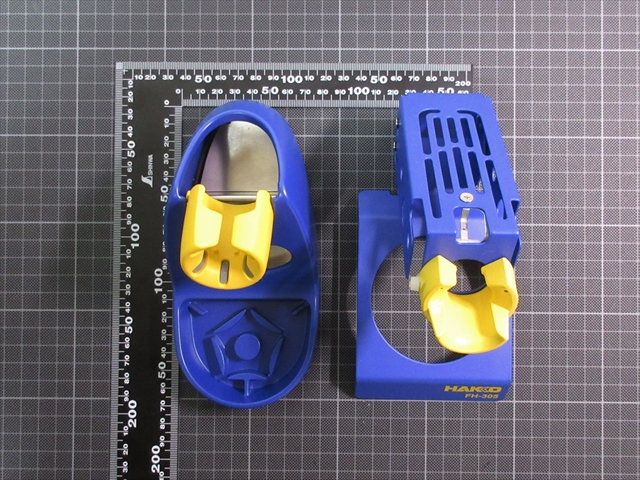

FH-200FH-305を比較してみる。



左がFH-200、右がFH-305。



面積的にはほぼ同じサイズだが、



高さは右のFH-305(125mm)より30mmほど低くなっている。



丸みのあるデザインなので、小じんまり見える。



5  FM-2028との相性

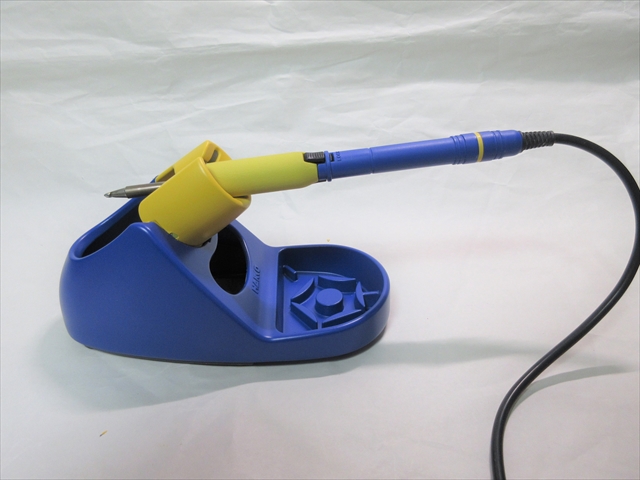

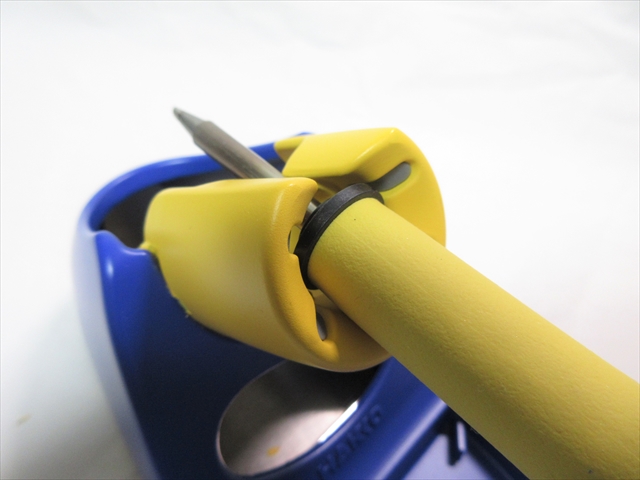

こて台FH-200にはんだこて(FM-2028)を乗せてみる。

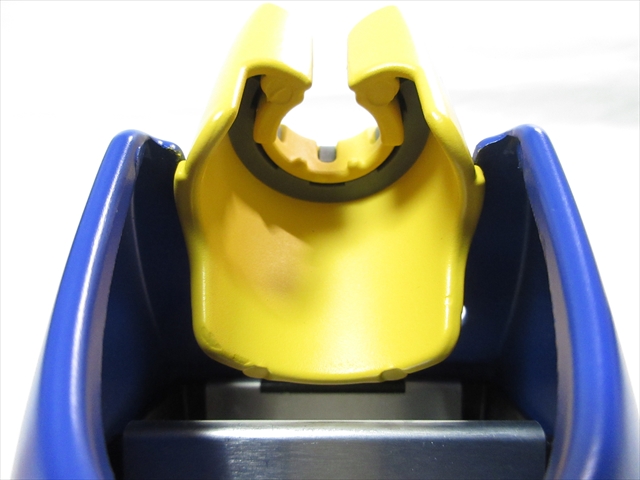

こてFM-2028用ではないので口金とサイズが合っていない。ガバガバ。



引っ掛かりも無いので外れて落ちてきそうである。





FH-200 口金交換

右側は前回に小改造したFH-305こて台。



これに装着した口金パーツ(B3001)を左側FH-200に移植することにする。



1  口金の交換

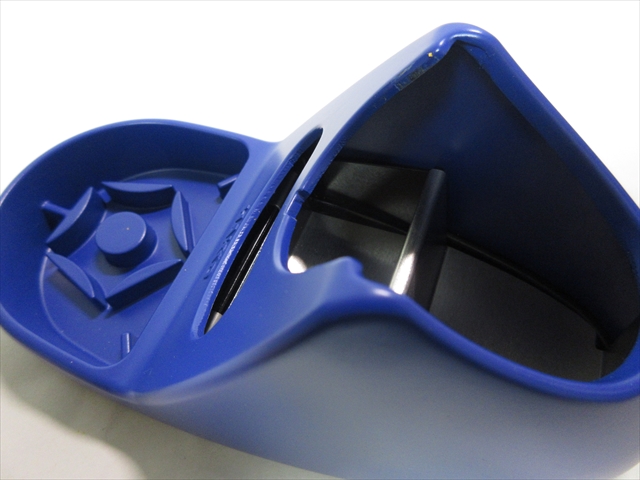

1.元の口金パーツ

口金パーツ(黄)は、引き抜けば外れる。



ネジや接着剤はなく、差し込まれているだけ。

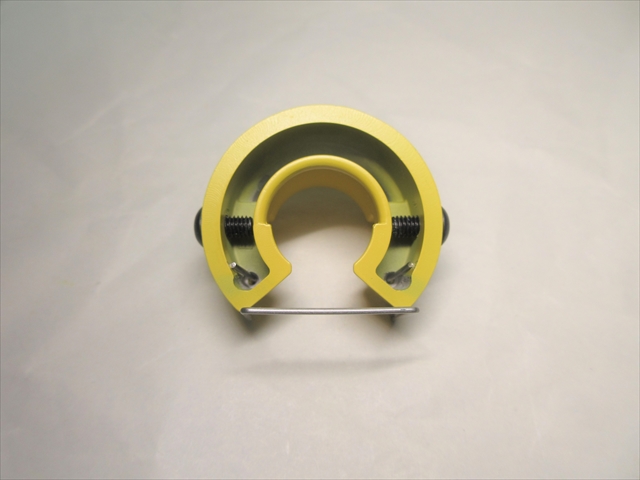

2.口金B3001

口金B3001の両サイドを観ると浅い溝が切ってある。



この溝は他のコテ台(FH-200など)に対応するための溝だが・・・

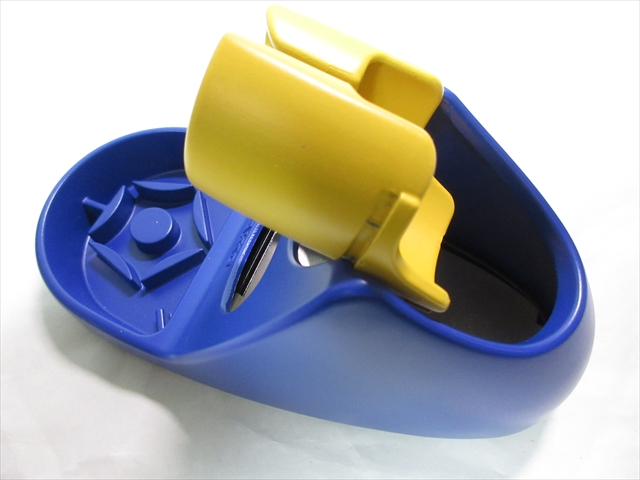

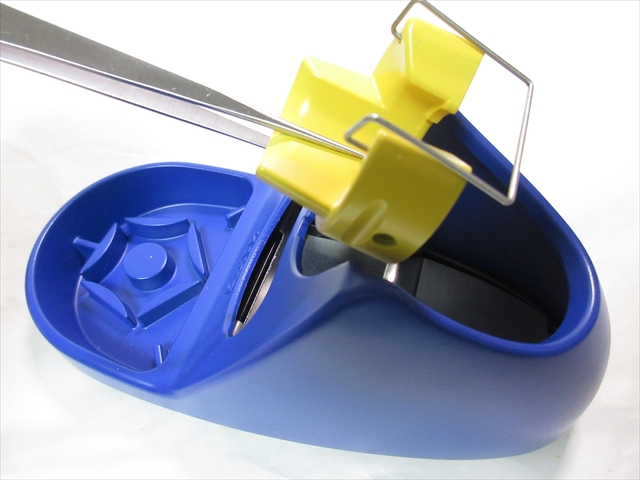

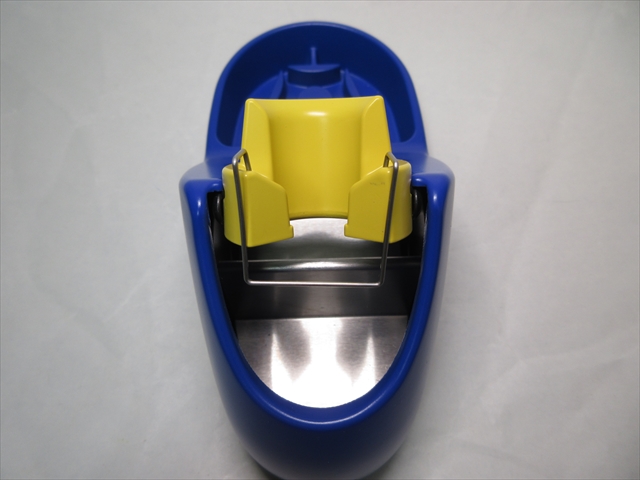

これを利用してコテ台FH-800にも取り付けできないか、組み合わせてみる。

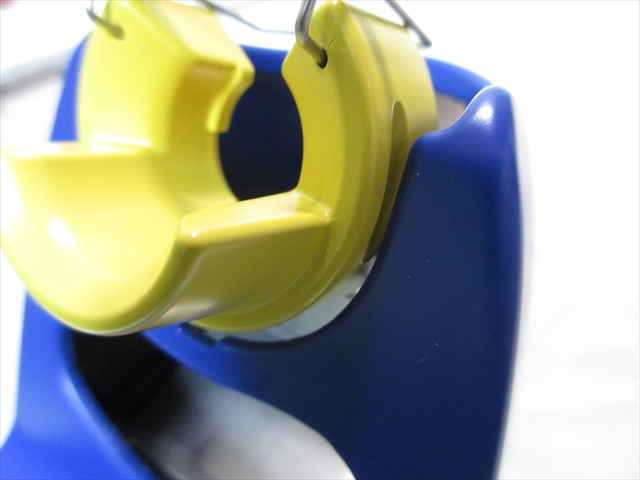

見た目にはちょうど収まっているように見える。



これはいいかも?

と思ったが、隙間が広すぎるため固定が出来ず、すぐ外れてしまう。



3.口金のサイズ

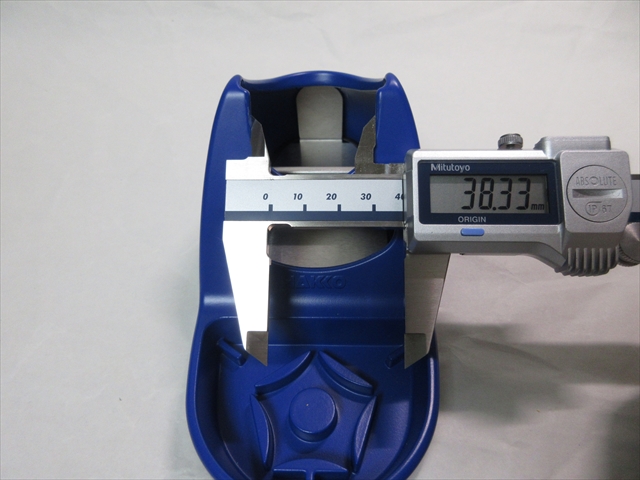

こて台側の間口を測ってみると、内径は38.33mm

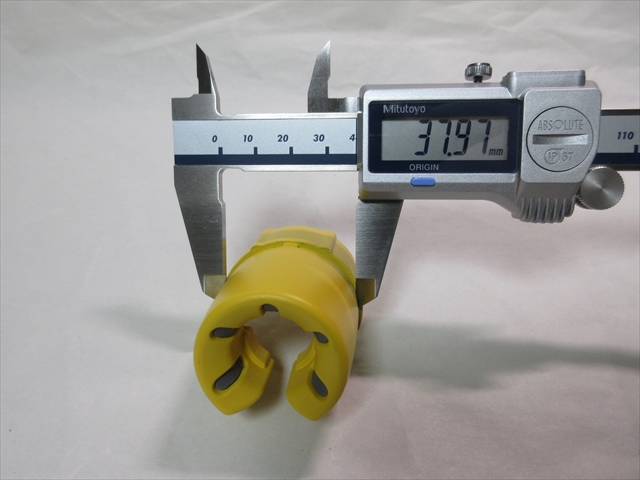

純正の口金の幅は37.97mm



元の口金はわずか0.36mmのクリアランスでピッタリ嵌め込まれていた。

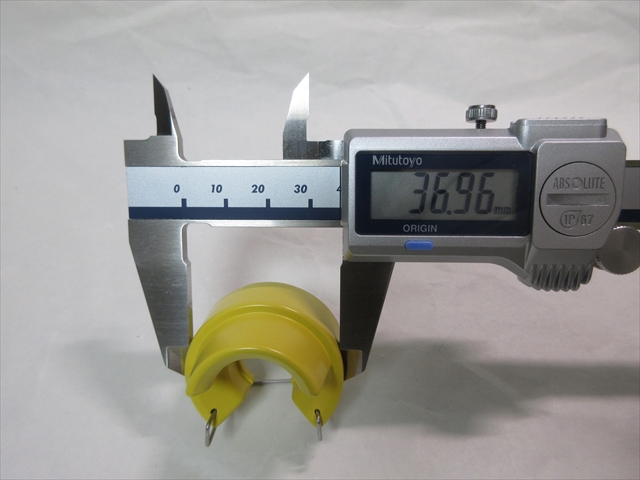

対して、装着したい口金B3001のサイズ(溝の幅)は36.96mm



こて台の間口とは1.37mmも隙間があることになる。



このままでは隙間が大きすぎてスカスカガバガバである。



この1.3mmも隙間を上手くおさめて固定させたい、というのが改造目的である。



2  ビスの利用

1.トラスビス(元)

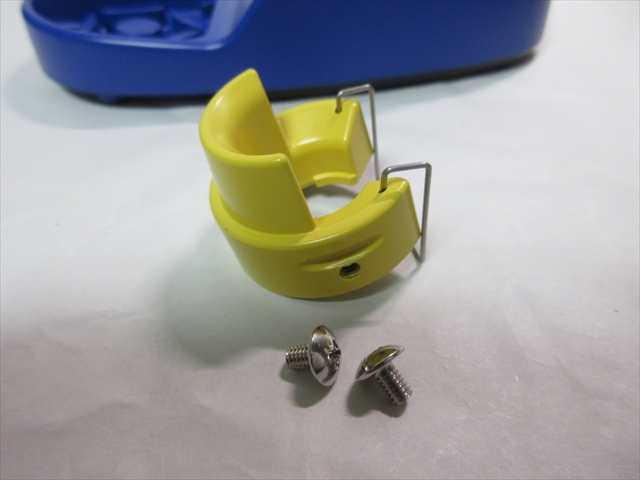

口金B3001には固定用ビスが付属している。



本来は、こて台FH-200などに固定するためのビスである。



このビスを利用して、こて台FH-800の枠かどこかに固定できないかまず検討した。

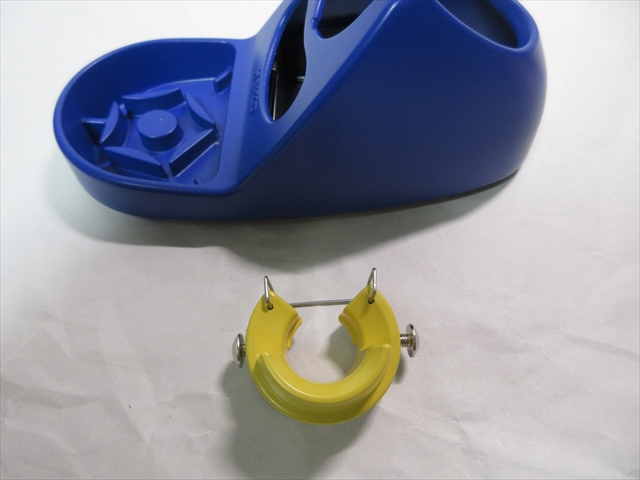

先ずはそのままビスを締め、こて台の受座に強引にはめ込もうとしたが・・・

これは無理だった。



口金の溝にビスの丸い頭がかかっているため、奥まで入らないのである。

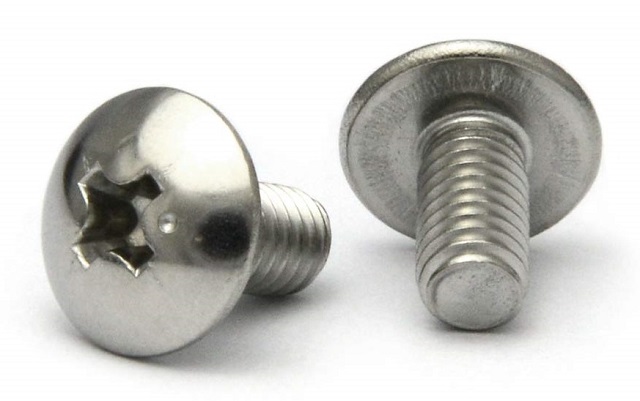

付属のビスは「トラスビス」と呼ばれる形状のねじ。

平たく大きめの頭をしている。

ⒸAmazon

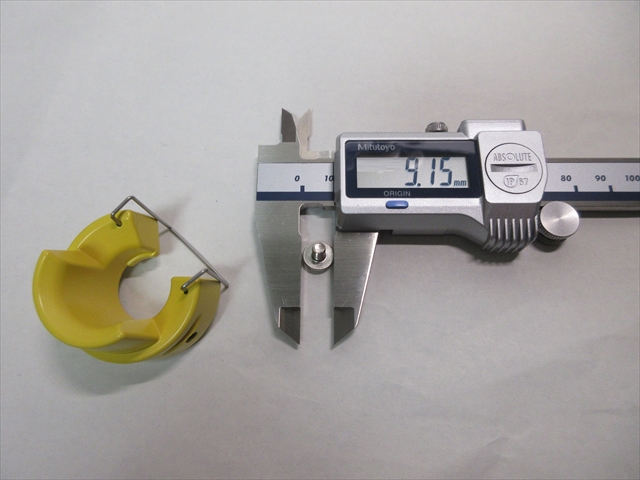

測ってみると「トラス」の頭径は9.15mmある。

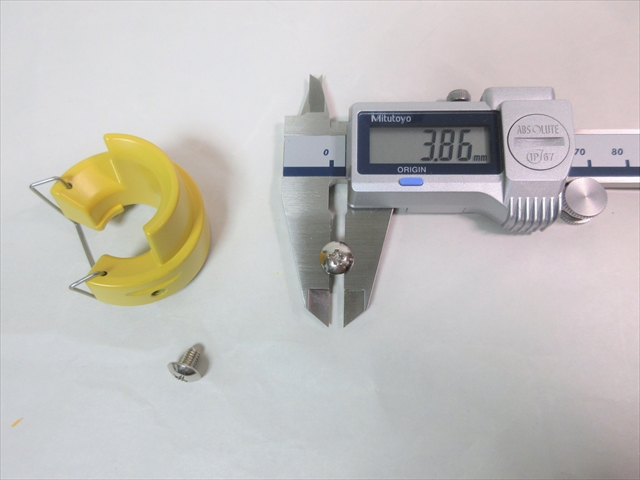

ネジの径を測ると約3.9mmなので、呼称4mm径のM4ビスである。



2.トラスビス(代替案)

このトラスビスでは“頭サイズ”が大きくて受座にはめ込めない。



ならば、頭のサイズを換えてやったらハマるのではないか?と考えた。



JIS規格によると「トラスビス M4」の頭径は9.4mm(誤差+0 −0.5)となっている。



M4ビスで、トラス(9.4mm)より小さい頭のネジはないか・・・

と探したところ「ボタンビス」という形に辿り着いた。



3.ボタンビス

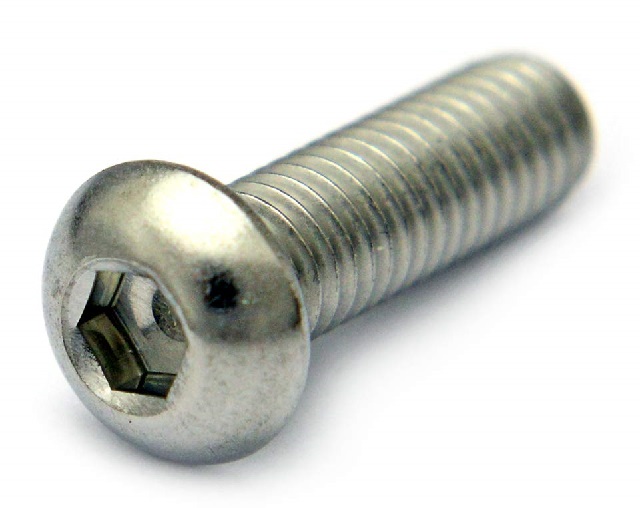

こちらが“ボタンヘッド”と呼ばれる形状。



JIS規格では「ボタンビス M4」の頭径は最大7.60~最小7.24mm。

トラスより約2mm小径である。

ⒸAmazon



頭の厚みは約2mmで、トラスビスM4の厚みとほぼ同じになっている。



3  ボタンビスの取り付け

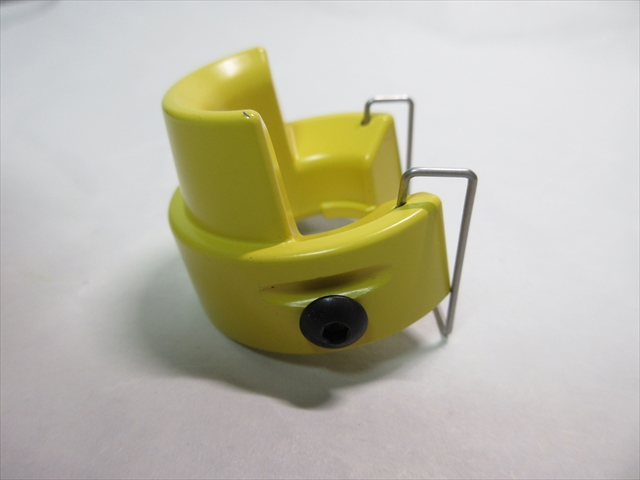

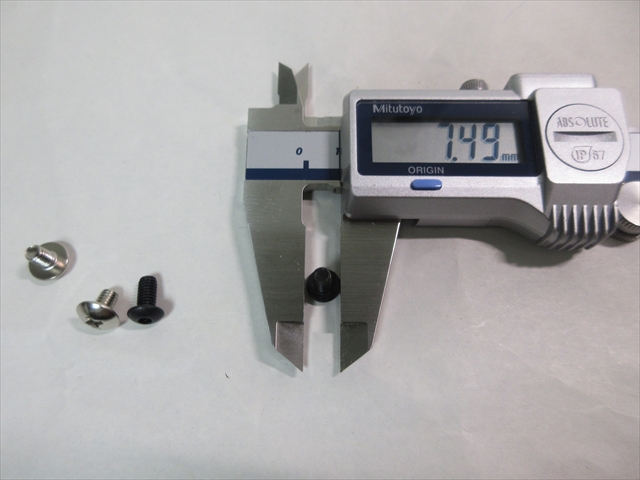

今回用意したのはM4×8のステンレス製ボタン。



頭の直径は7.49mm。

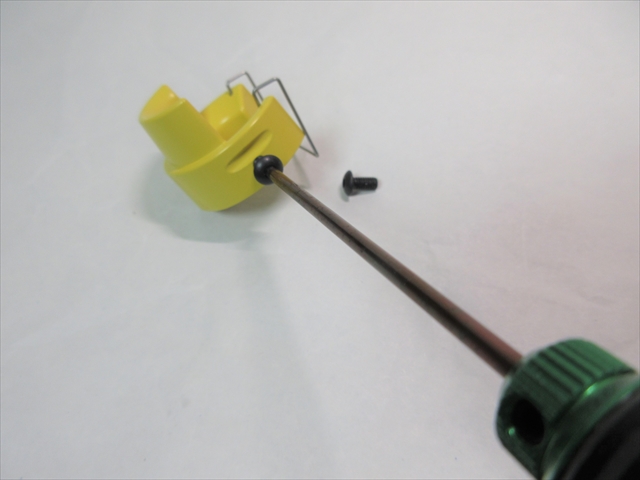

口金B3001にこのビスを締め込んでみる。



ビスの頭はギリギリ溝には掛からない。

これならイケそうである。



首下長8mmが、奥まで締めてちょうど面一になる長さ。

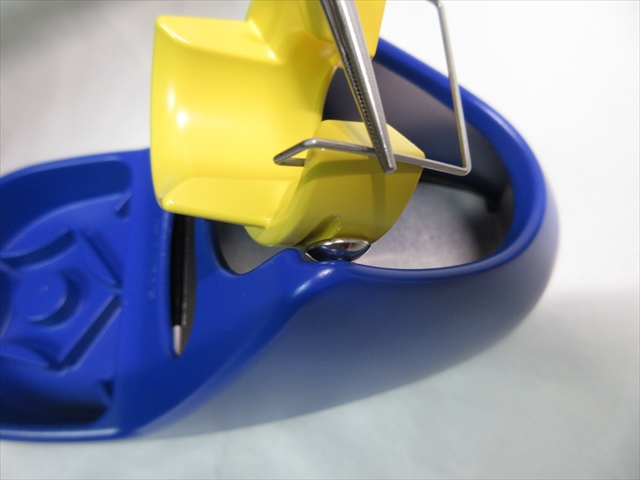

4  口金の取り付け

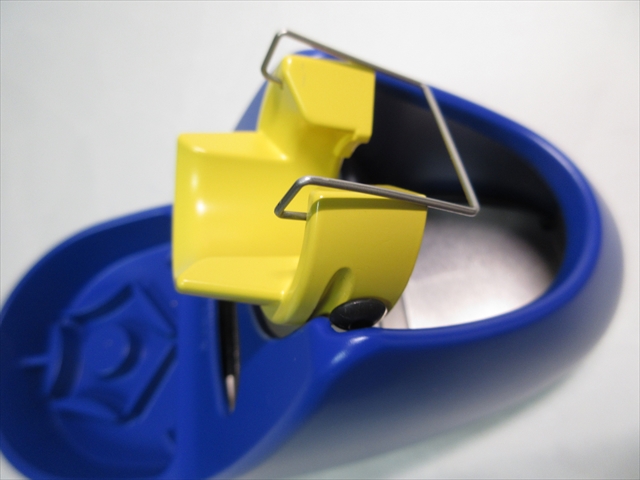

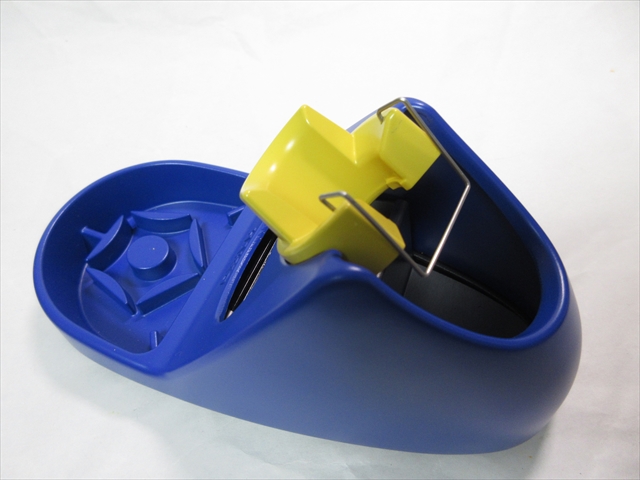

こて台の受座に口金の溝分部を合わせる。

この状態でガタ付きを感じない、程よいピッタリ感である。



そのまま奥まで押し込む。

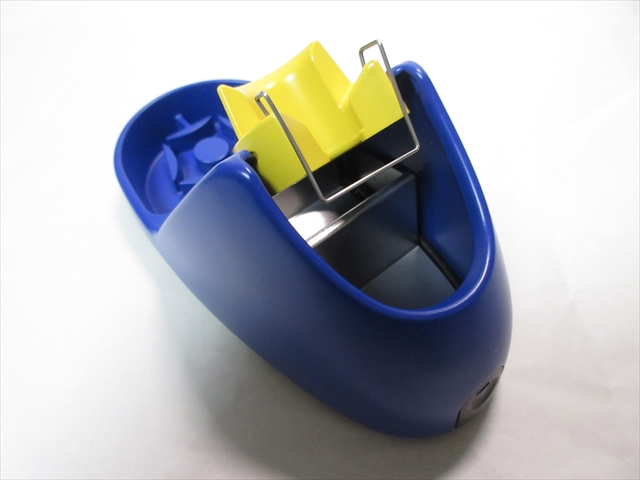

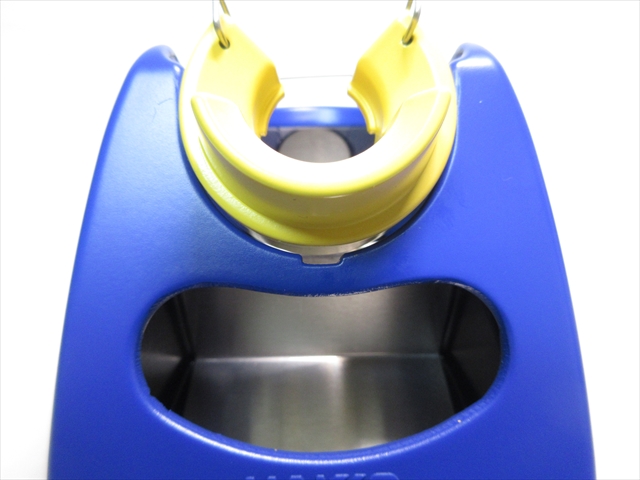

ピっタリ固定された。



隙間を埋める様に、ほど良くボタンビスの頭がはまり込んでいる。

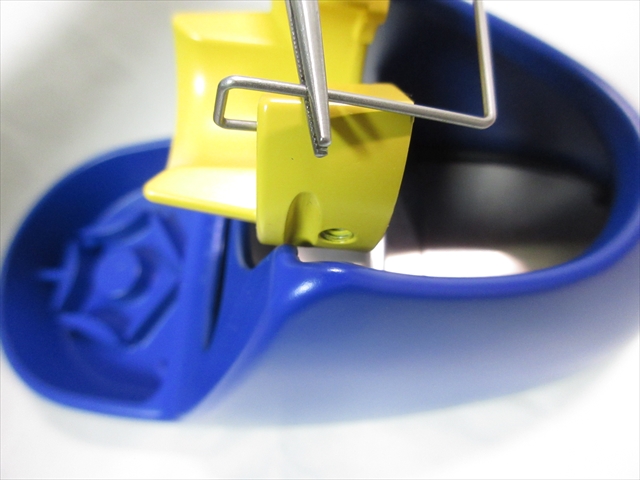

口金の下部には隙間が残っている、が左右にはガタつきが無い。



「口金の隙間を埋めつつ、こて台の受座にピタリはめ込む」

つまりビスの厚みで隙間を埋めガタ付きを無くす、フリクション固定である。

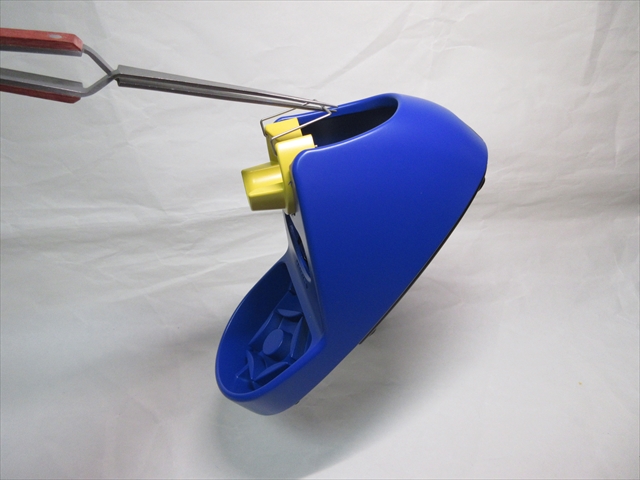

口金を持ち上げても落ちたりしない。

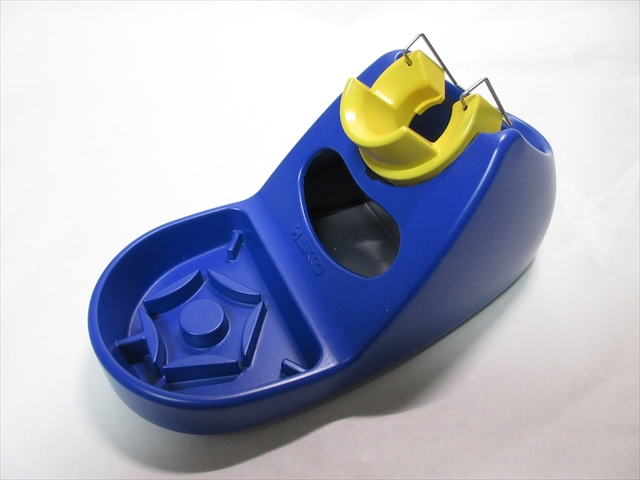

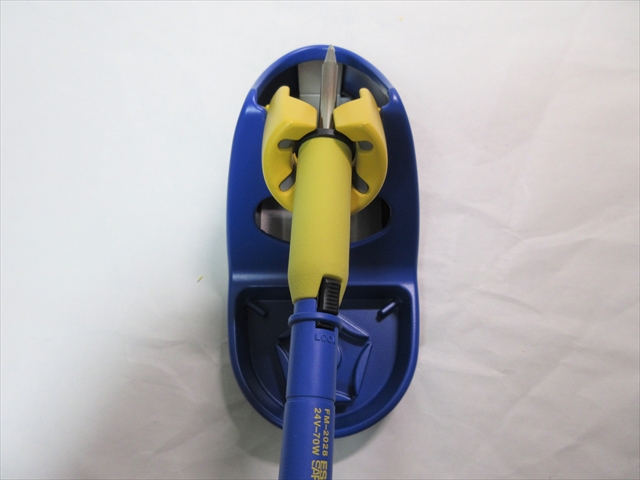

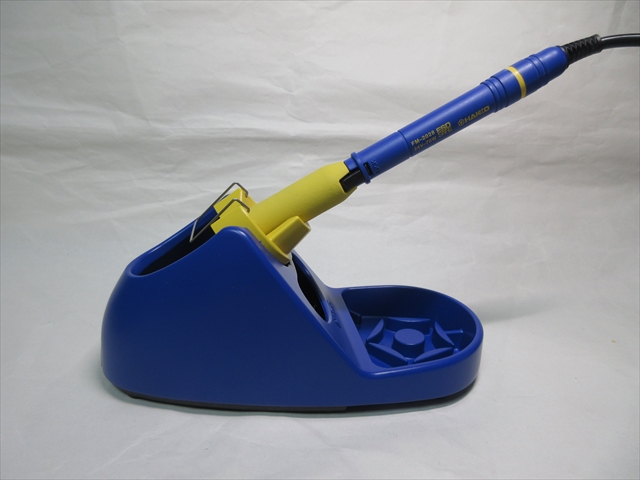

はんだこてFM-2028を置いてみる。



目的通り良い感じになった。









まとめ

使用感

良かったところ

折りたたみに拘らないことで返ってシンプルなコテ台になった。

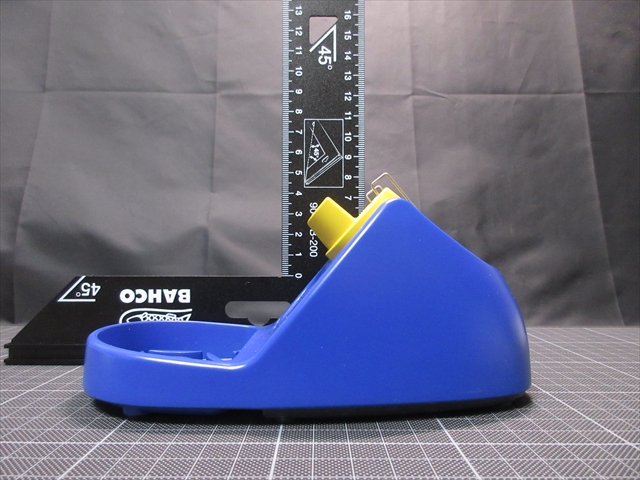

高さ的にも、元の96mmから更に低い85mmになった。



良くなかったところ

あえて挙げるなら、クリーニングワイヤーの開口部が小さいこと。

コテ先を突っ込んで掃除したい時に、開口部が小さめなため、やや気を使いながら慎重になってしまい作業性が悪い。

その点は特にマイナス。



まとめ感想

1台にクリーナースポンジとワイヤをまとめたFH-800は良いコテ台だと思う。

色もシルバーとHAKKOカラーの2種類から選べる。



願わくば、メーカー側でコテ台と口金の規格や固定方法を統一してくれれば、このような工作も面倒もなくなるだろうと思う。

コテ先もコテ置き台も、半田付けには大事な道具。

好みやコダワリに対応できるよう、是非とも統一規格を検討してもらいたい。
