ナイロン被覆ケーブル『スリーブ化計画 』DIY換装 part 1



hpのPCを買って残念な部分の１つ、取り回しの悪いケーブルの束。



赤色でまとまってはいるが、よくよく見れば安そうなビニル被覆線だし、撚れや捻じれを無視した束ね方をしているし、

PSU電源がモジュラジャック式ではないため、リケーブルがやり難くて仕方ない。



窓から見える度にその乱雑さが気になりだすともうダメ。

というわけで、ビニルの電線をナイロン被覆のスリーブケーブルにまとめることにした。





PCケース内をリケーブル

今回の目的は「マザ－ボード上を這い回る電源ケーブルの整理整頓」。

当たり前だけど、ケーブルを換えるためには、一度マザーボードからケーブルを抜いて交換しないといけない。



ところが、このPCの電源ユニットは直付け。

つまり、ケーブルが気に入らなきゃPSUごと交換しろ、という仕様になっている。



電源ユニットを交換する条件を以下3つに絞った。

• CORSAIR-Link 対応
• フルモジュラー式ケーブル
• ファン回転数の制御（無回転を含む）
• 850W以上



吸排気のケースファンもLEDストリップ・テープもCorsairにしたのだから、電源ユニットもCorsairにするしかない。

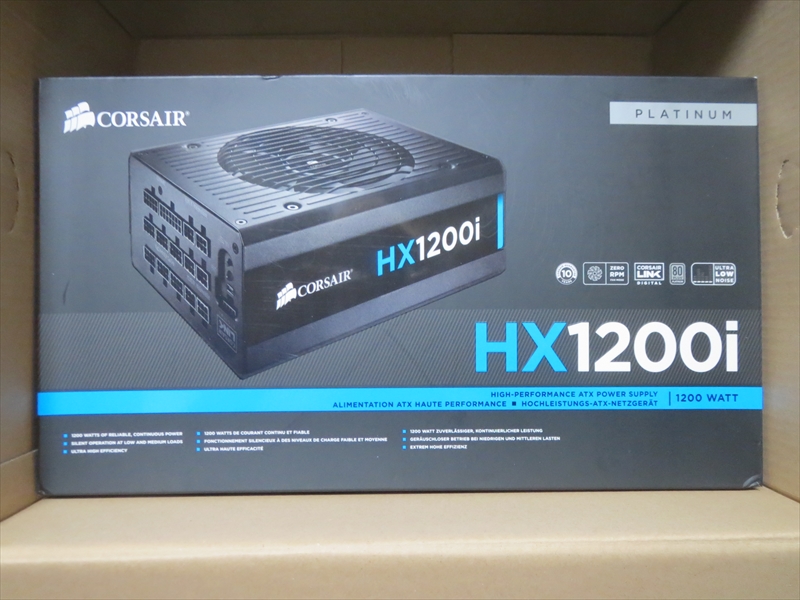

１  Corsair HX1200i

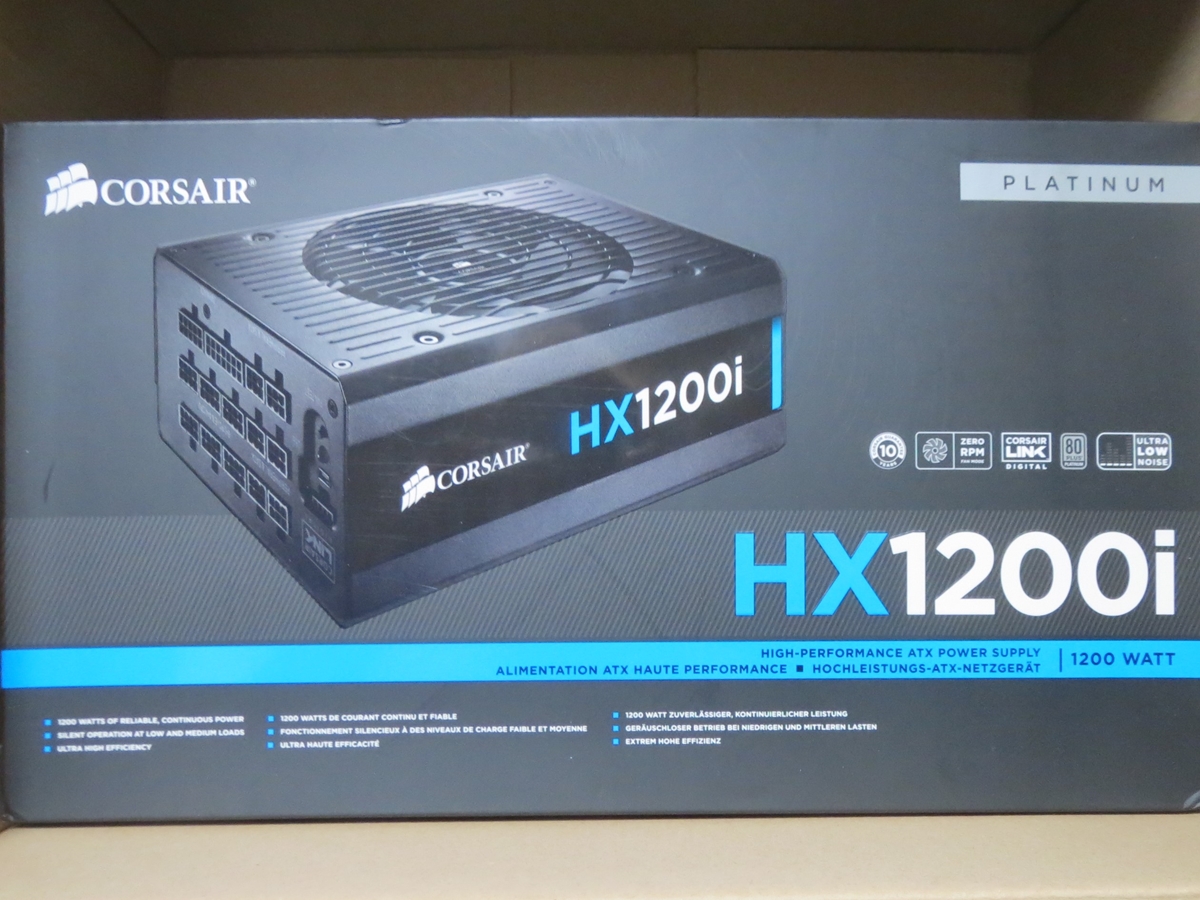

選んだのがコルセアHX1200i こちら。



電源出力は「必要ワット数の2倍以上の余裕をみておけ」と先人のアドバイスがあったので1200Wにした。

PSUの空冷ファンを無回転で運用したい場合、特に余裕持たせないと電源の寿命を縮めてしまうらしい。



『iCUE』対応のしるし「ｉ」も品番についている。

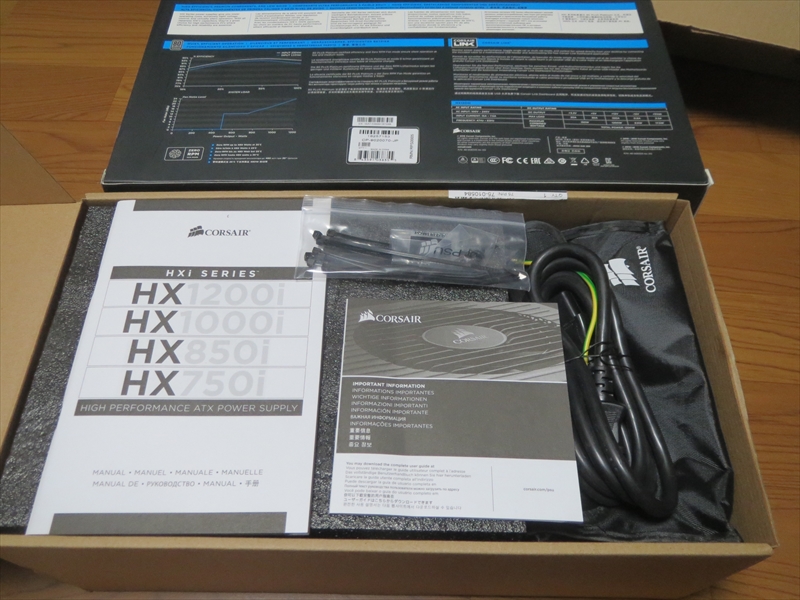

パッケージの中身。

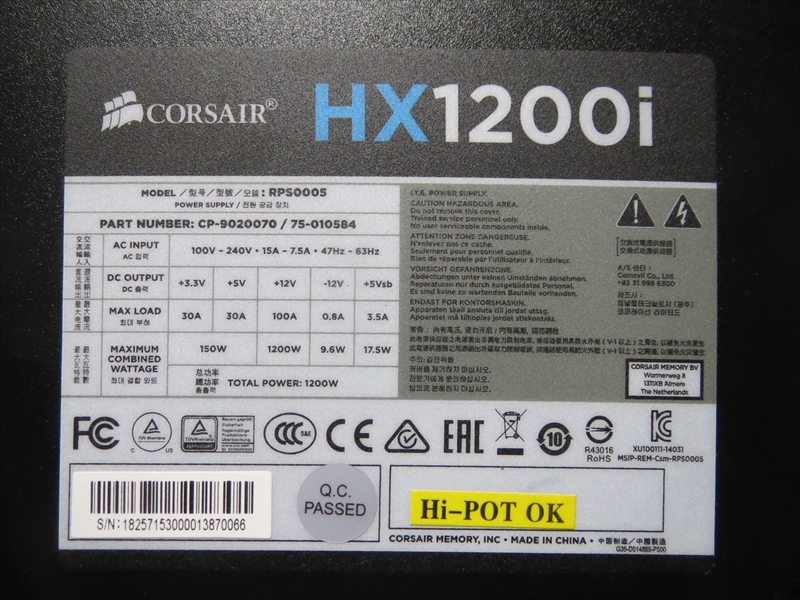

本体にラベルされている仕様。

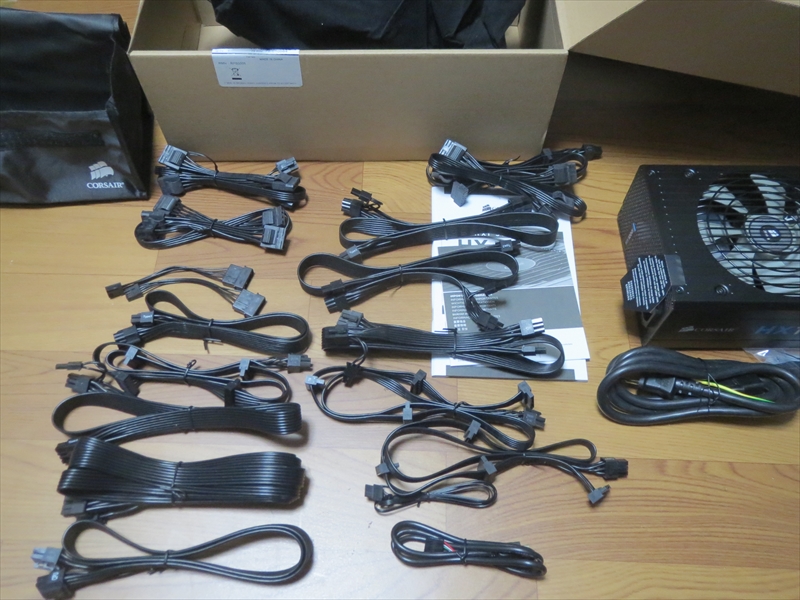

属のフラットケーブルを並べてみた。

全部モジュラージャック式（着脱可）になっている。

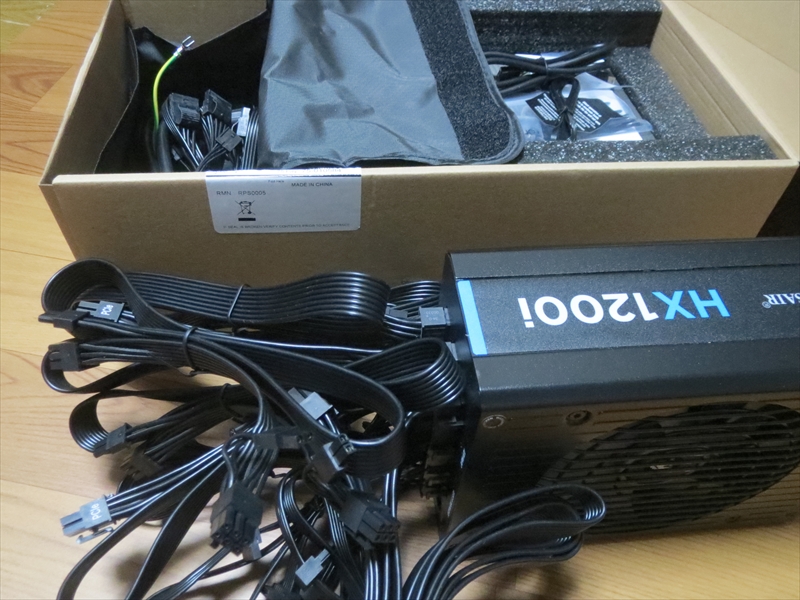

一度つなげてみた。

「PCケース内のエアフローを考慮した“フラットケーブル”…云々」と商品説明にあったが、このケーブルがとても固い。



このガチガチきしめんケーブルを束ねろだなんて、相当なものである。

もうちょっと柔軟な材質にならないものだろうか？







２  Sleeved Cable

“スリーブ・ケーブル”とは、ビニル電線そのままの状態ではなく、ナイロン繊維を被せたケーブルのことである。

ビニル剥き出しよりは傷つきにくく、取り回しもしやすく、ナイロン被覆の色を揃えて統一することもできる。



このhpのPCはブラック×レッドでまとめられている。

hpゲーミングのイメージカラーらしい。



ブラック基板のマザーボードに、USBコネクタ、メモリスロット、簡易水冷チューブなどが挿し色的にレッドになっている。

ここに別色のケーブルを配してしまうとちょっと不調和になってしまうので、やはり元ビニル線のように赤色にしようと思う。

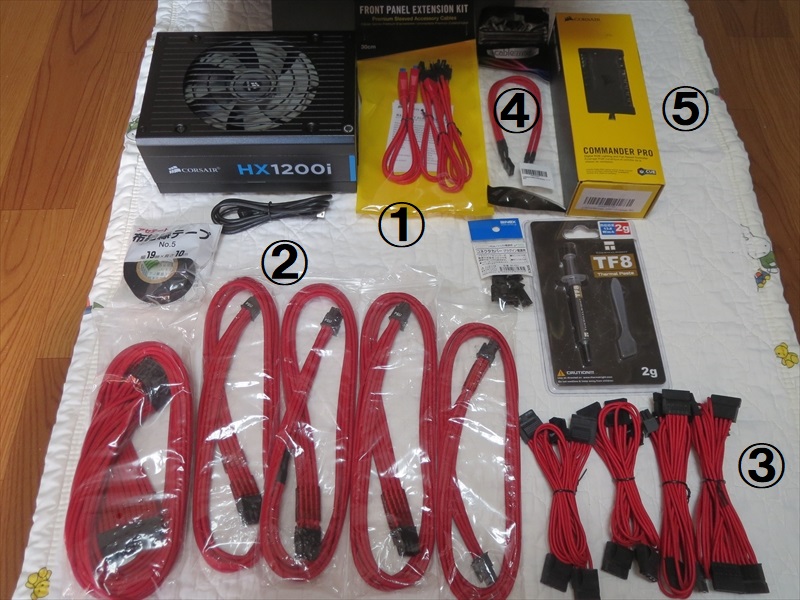

というわけでスリーブケーブルのセット品を探した。



純正品がCorsairからも出ているとの情報で探し回ったが、どうやら数年前の話のようで国内では見つけられなかった。



仕方なく社外品から探すことにしたんだけど、製品キットがバラバラなので揃えるのにとても苦労した。

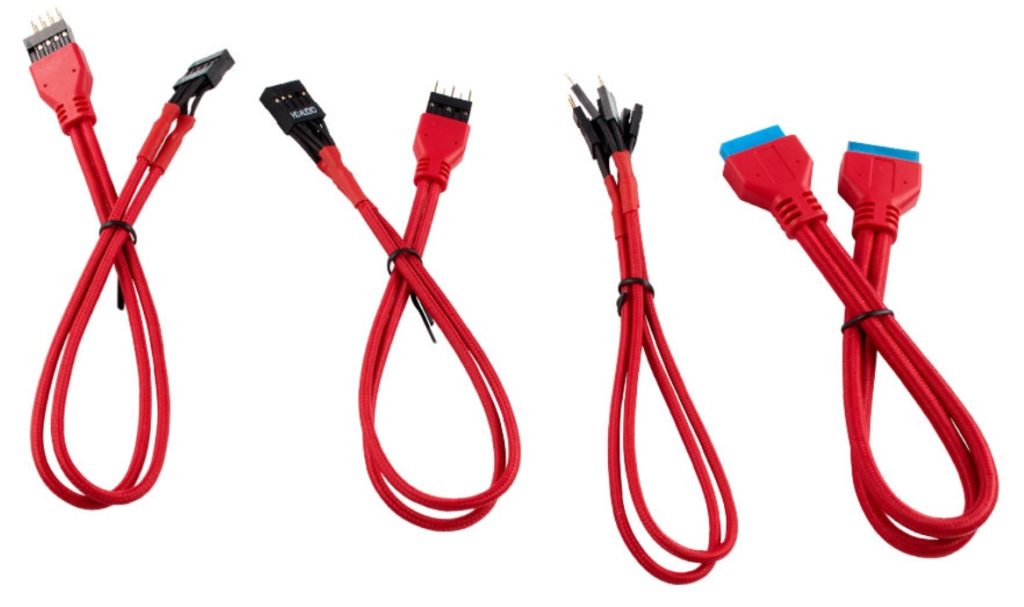

１．Corsair FRONT PANEL Extension kit

Corsair製フロントパネル用ケーブルのセット SKU CC-8900246。

全てスリーブ・ケーブルになっている。30cm。



RED(CC-8900246)   BLACK(CC-8900244)   WHITE(CC-8900245)   BLUE(CC-8900247)  の4色展開。

HD Audio、USB2.0、Power/Reset Switch、USB3.0 ケーブル。



２．CableMOD  Custom PSU cable

ケーブルの長さや色そしてケーブルコームの個数までオーダーできる。

CableMOD WEBストアを利用。



HX1200用マザーボード電源24pin×1本、GPU用8pin×2本、CPU用8pin×1本、GFX用6pin×1本をオーダー。

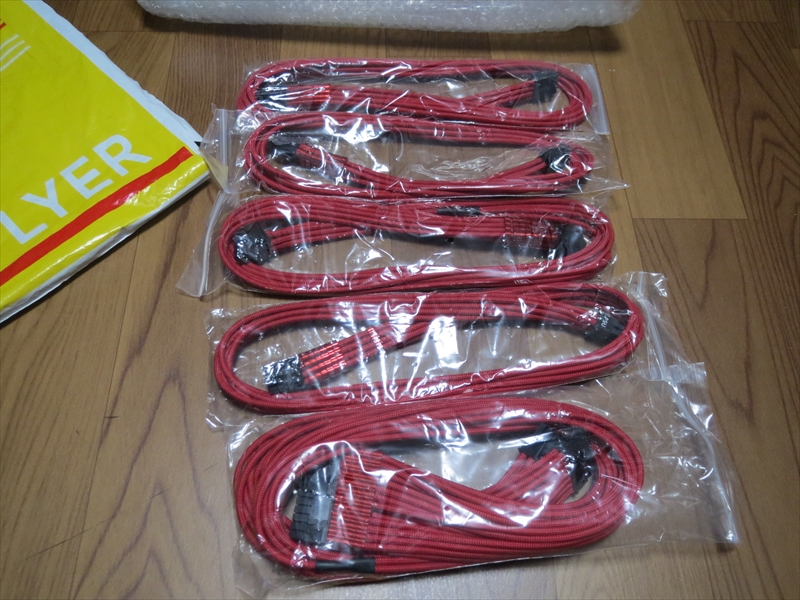

10日ほどで届いた。

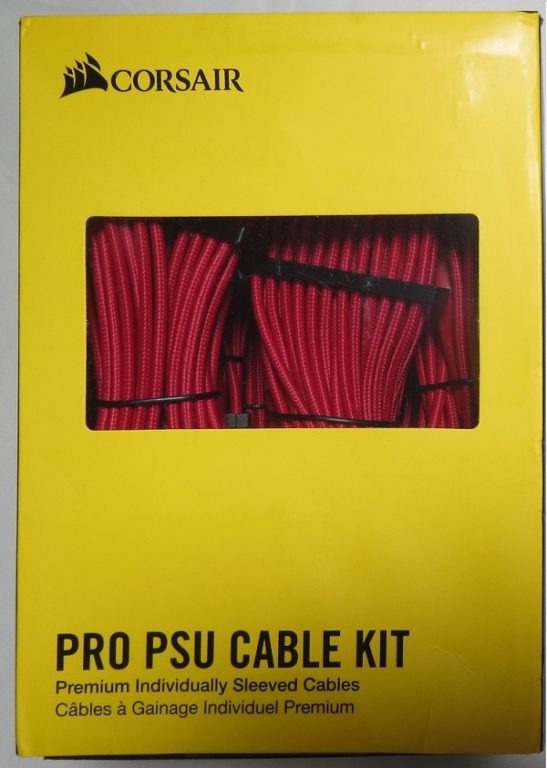

３．Corsair PRO PSU CABLE KIT

実は最初にこれを買った。

しかし一部しか使えなかった。

理由は“24ピンケーブル”のコネクタ配列。



Corsair製が特殊なのかどうか判らないが「PSU機種によって24pinコネクタの形状にタイプ種類がある」

ということを知らなかったため。

この24pinケーブル探しにかなりの日数を費やすことになったのだが、結局は見つからず、CableMOD直販へのオーダーになった経緯。





このKITもそこそこの値段だったので無駄な出費をしてしまった・・・。

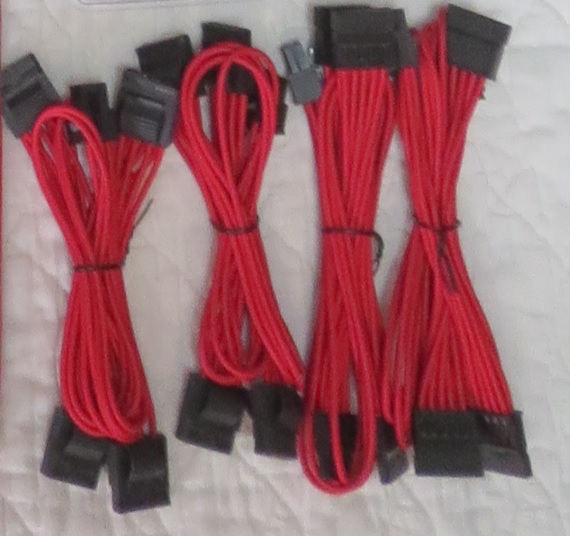

SATA電源ケーブル 2本、PERIPHERAL電源ケーブル 2本 は使えそう。

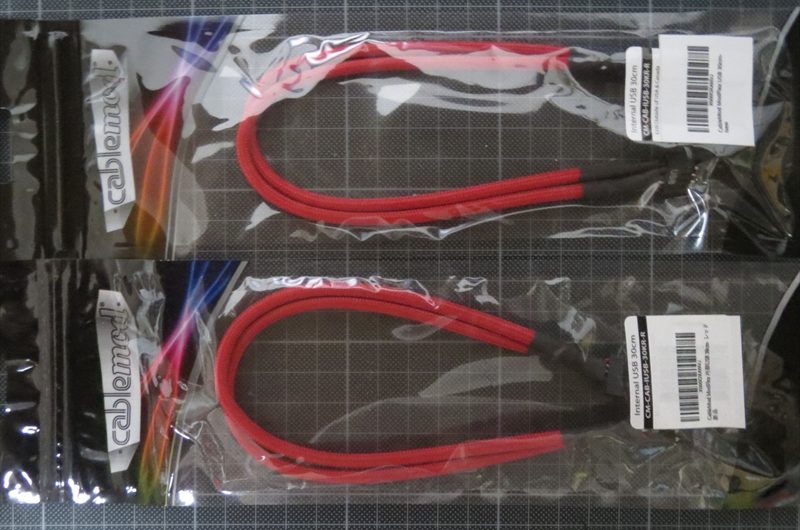

４．CableMOD ModFlex internal USB Cable

CableMODの汎用ケーブル。

マザーボードの内部USBを増設するために使用。



このUSBケーブルは色々使い勝手がいい。

そのまま使うだけでなく、例えば既製品にないスリーブケーブルをDIYで作りたいときにも重宝する。



３  その他の増設機器

１．Corsair COMMANDER PRO

CorsarのRGB/LEDファンとストリップ・テープを取り付けた時『NODE Pro』が付属していたが、これはRGB/LEDの制御しかできない。

上位機種の『COMMANDER Pro』は、RGB/LED制御だけでなく、iCUEソフトウエアを介して、各ファンの回転数のコントロール、PSUの監視、CPUやメモリなどの温度管理などができてしまう。



「これは便利！」ということで、マザーボード周りのリケーブルをするついでに導入することにした。





２．内部USB用HUB

COMMANDER Pro に必要な内部USB2.0増設のために追加。



NZXTの『INTERNAL USB HUB』



5V給電すれば計5口のUSB2.0を供給できるのでいろいろ便利。

また底面に磁石があってPCケース鉄板面への装着、移動がカンタン。



写真⇧こちらは旧タイプ





【PC】 hpデスクトップを買って3番目にしたこと その② へつづく・・・
