初めてエアーブラシシステムSMC製レギュレータ編



ステイホーム=家の中でできるコトを探りつつ始めた DIY工作室



知識も技術も初心者で、工作室らしい道具さえ持っていない初心者環境。

少しずつ1つずつ道具や工具を揃えながら紹介。



第四回は、エアーブラシシステムの周辺機器『エアーレギュレータ』について。

「空気圧調節弁」「減圧弁」とも呼ばれるシステムの中枢パーツ。



【道具 #2】TAMIYA│タミヤ "SPRAY WORK パワーコンプレッサー"
初めての『エアーブラシ システム』本体コンプレッサー編 ステイホーム=家の中でできるコトを探りつつ始めた DIY工作室。 知識も技術……









スポンサーリンク

エアーホース と エアーレギュレータ

1  エアーホース

TAMIYA パワーコンプレッサーには付属品として『カール・エアーホース』が同梱されている。



エアーホースに関しては「中を通る空気の水分や汚れがわかる様に透明のがいい」とどこかで読んだ記憶がある。



しかし付属品のホース色は普通の真っ黒で透明じゃない。

何かいい互換品はないかなと探してみたら、透明ブルーなホースを見つけた。

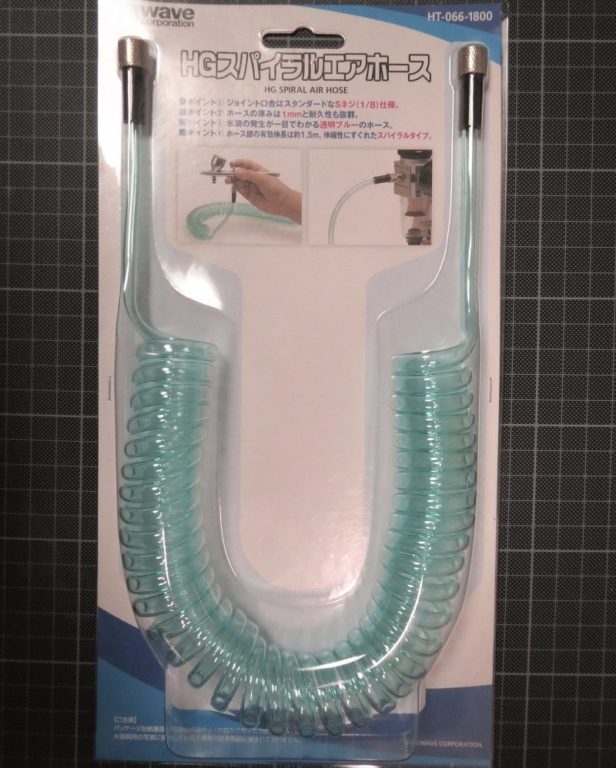

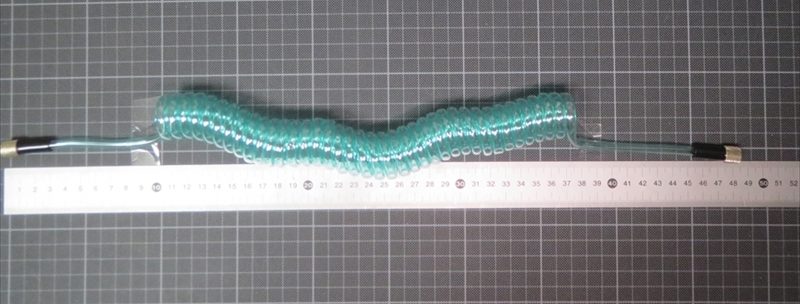

Wave HGスパイラルエアホース HT-066



カールした部分が約30cm弱、両端にストレート部分が約10cm、全長は約50cm。

(伸ばすと3倍の約150cmになる)

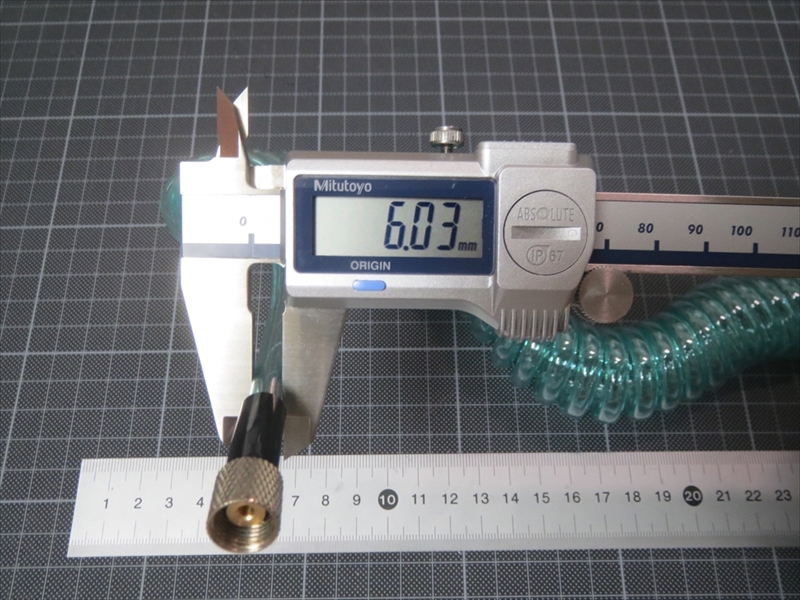

ホースの外径は約 6.0mm。



肉厚は 1.0mmとのことなので、内径は約 4.0mmということになる。

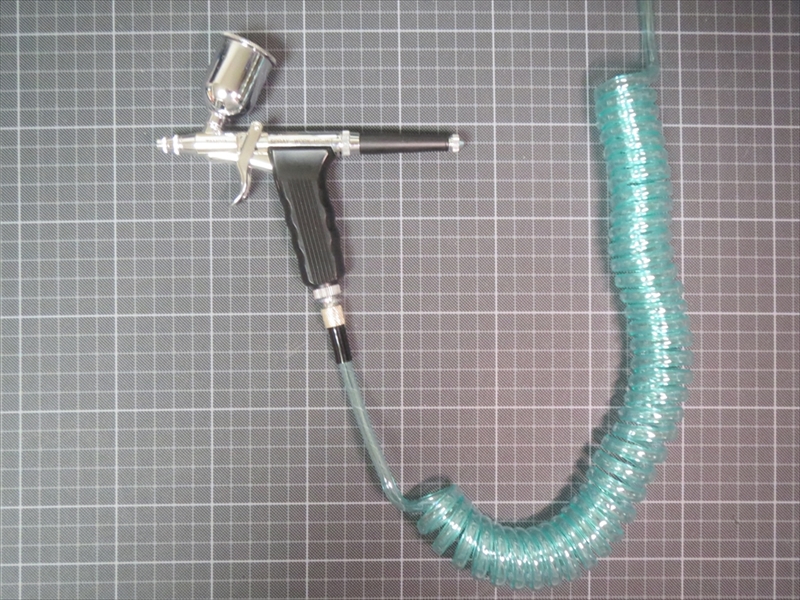

ハンドピースにエアーホースを直付けした様子。



TAMIYA社のイメージカラーは確かブルーだったはず。

この様な周辺パーツにもタミヤブルーの製品があれば良いのにと思う。



2  エアーレギュレータ

1.レギュレーター(付属品)

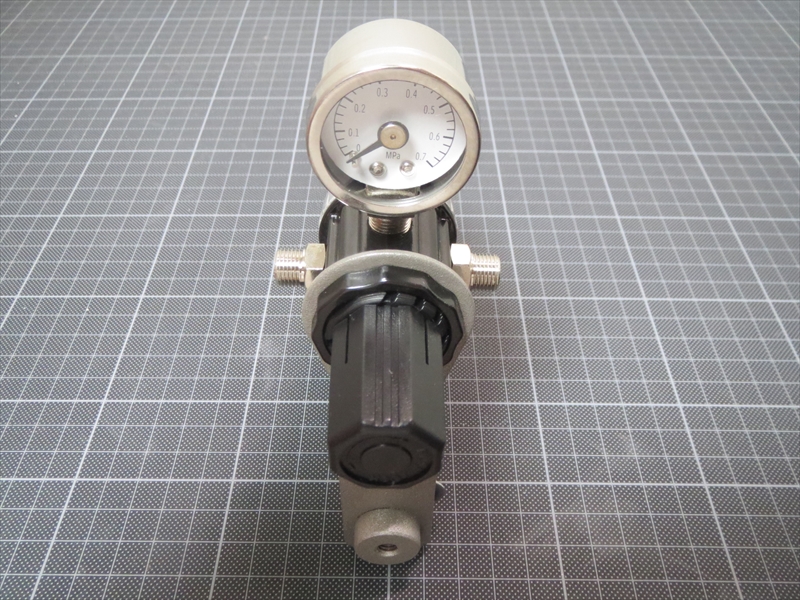

パワーコンプレッサーのセットにはエアーレギュレーターも同梱されている。



おそらくコンプレッサー本体と同じ SPAMAX製。



付属品をそのまま使えばいいのかも知れないが、個人的にはこれがどうも第一印象からあまり好みではない。

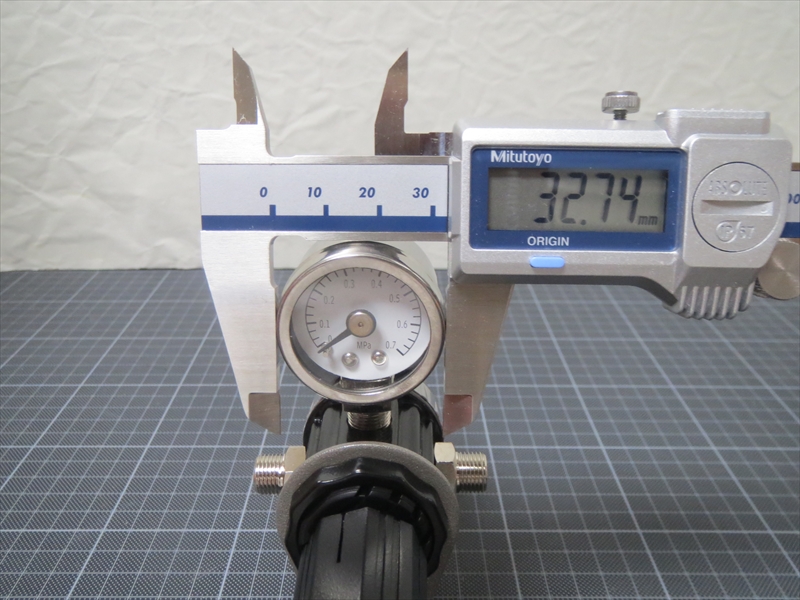

理由はいろいろあるが、まずゲージの文字が細く読みにくい。



圧力調整ハンドルも水抜きバルブも小さめ。



何というか、全体的なデザインや出来がいかにも「オマケで付けときました」的なコストダウン感がにじみ出ている。

TAMIYAブランドのフラッグシップがこれではちょっと残念。



2.旧タミヤの付属レギュレーター

かつてTAMIYAエアーブラシシステム付属のレギュレーターは日本製だった。



下の写真はタミヤSW-653コンプレッサーのセットに付属していた AWR-4 という品番のレギュレーター。



圧力ゲージに記された名で判る通りSMC

SMCはエアバルブ、エアゲージなど空気圧機器関連で有名な日本企業。



さすがに圧力ゲージも本体もしっかりとした造りである。

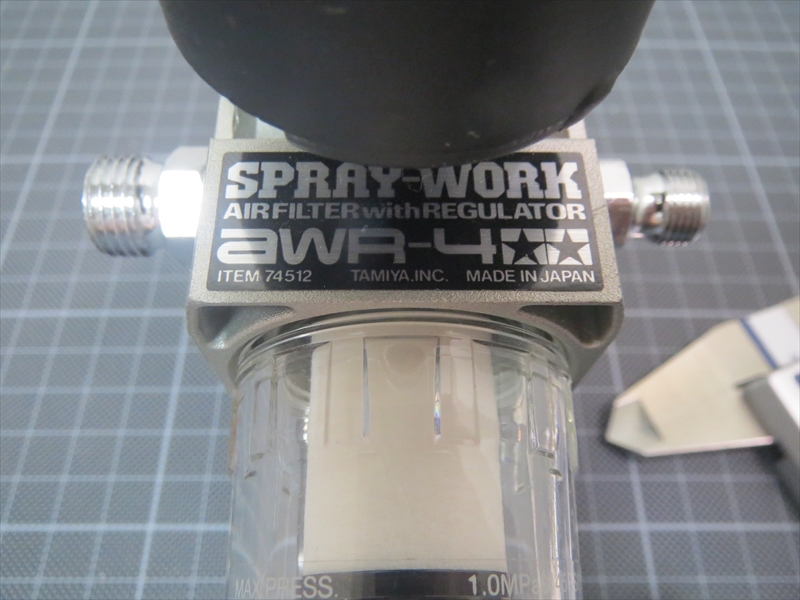

控えめだがしっかりと表示されている「MADE in JAPAN」の文字。

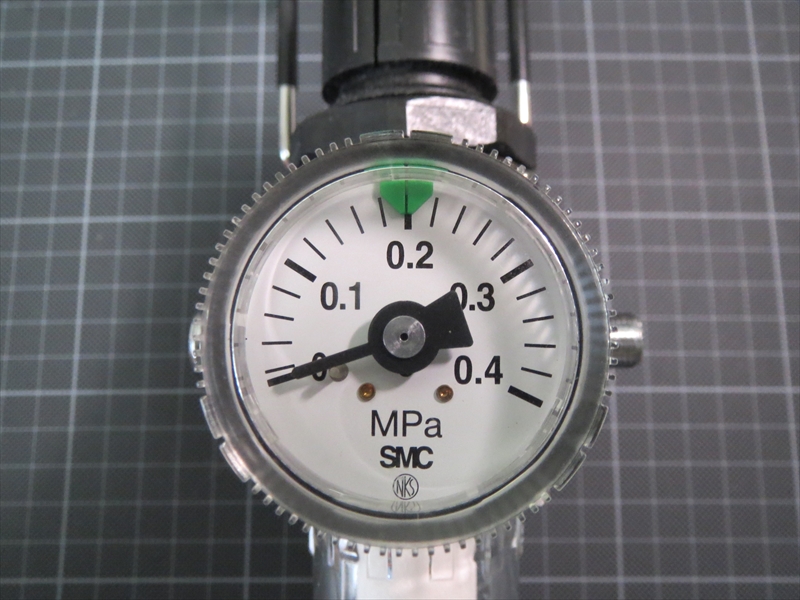

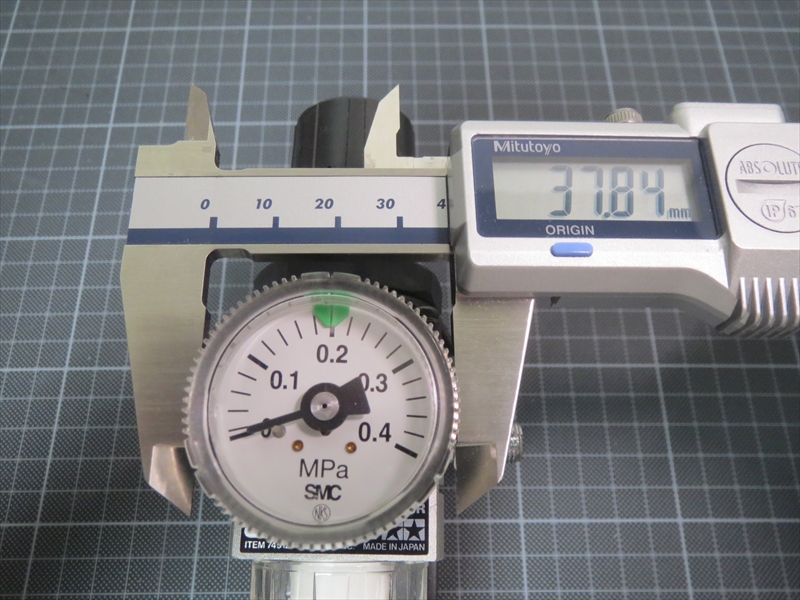

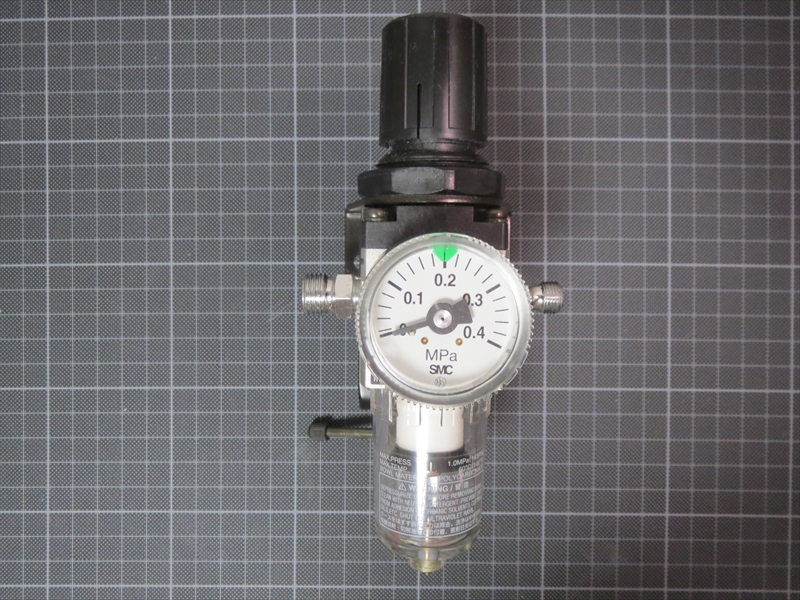

この圧力ゲージは、コンプレッサーの仕様「最高圧力:約0.3MPa、最大連続使用圧力:約0.2MPa」にあわせて 0.4Mpa(max)になっている。



SMCのゲージはとても見やすい。

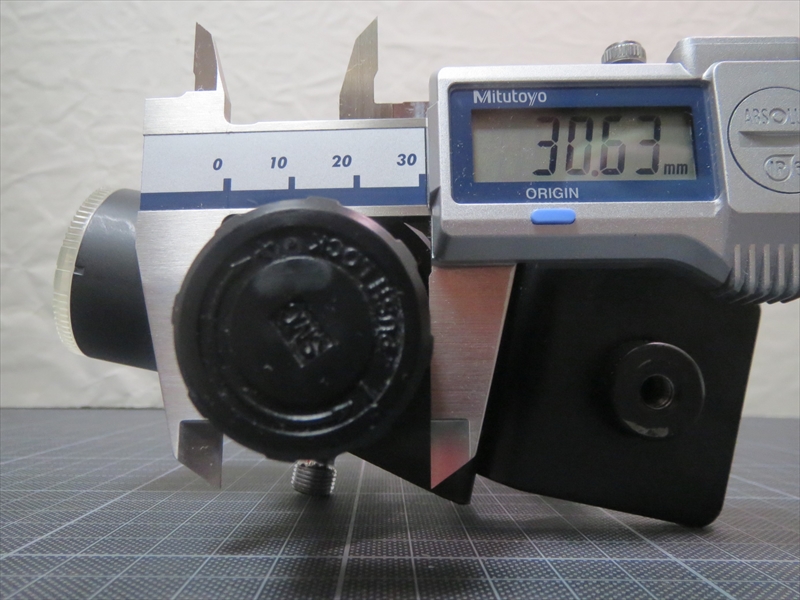

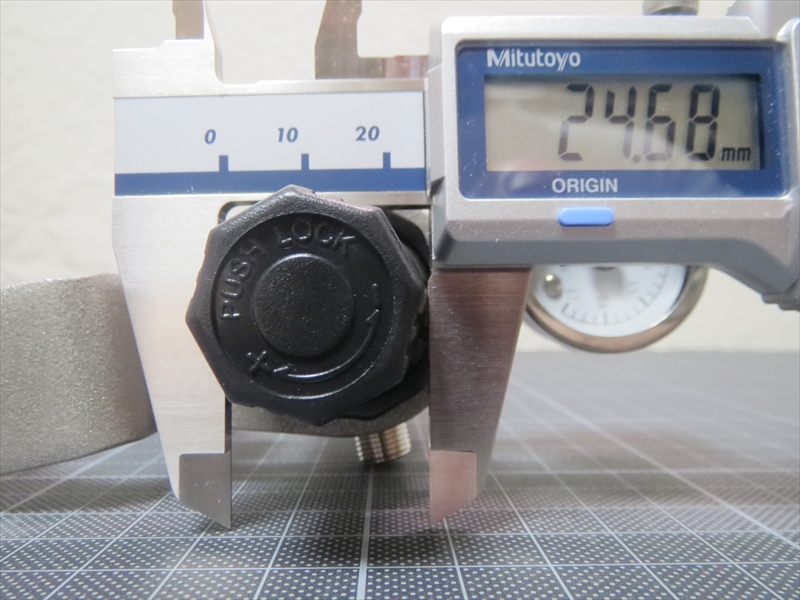

ハンドルはSPAMAX製よりも約6mm太いので、微調整する時もラク。



3.台湾 vs 日本

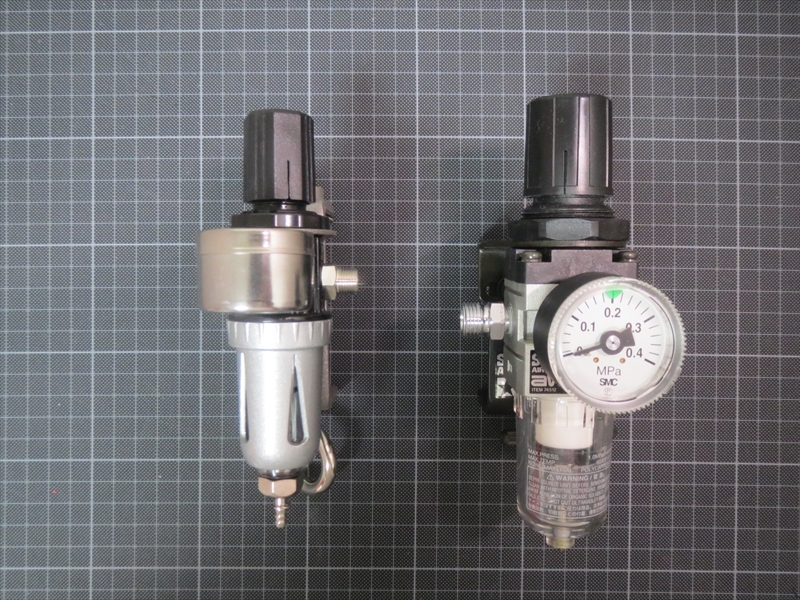

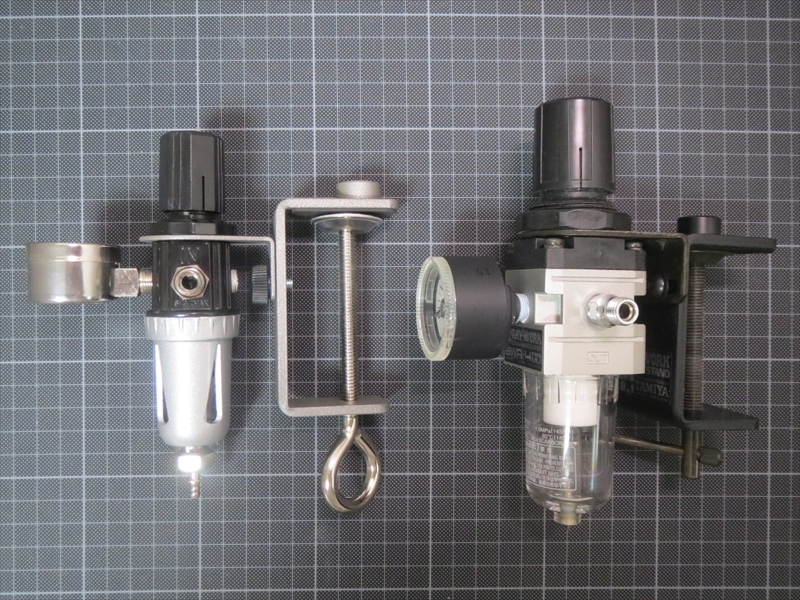

台湾製と日本製を並べて比較してみる。



左が付属品の台湾レギュレーター、右がSMCAWR-4



本体部分も調節ハンドル部分も、二回りくらい大きさが違う。



AWR-4(右)のフィルター部分は、中を確認できる透明プラスチックで出来ている。

SPAMAXレギュレータ(左)にはフィルターにプラス金属製ガードがついている。



透明フィルターが剥き出しになっているのは実はウィークポイントで、何かをぶつけてしまうと破損する恐れがある。

SPAMAX製は金属ガードを備えている点が評価できる。



4.結論

別に付属品が悪いわけではない。

でも見比べてしまうとどうしても見劣りしまう質感や操作感。



二回り大きくなるのは仕方ないが、レギュレータはSMC製に交換してシステムを組むことにする。



3 ハンドピースのスタンド

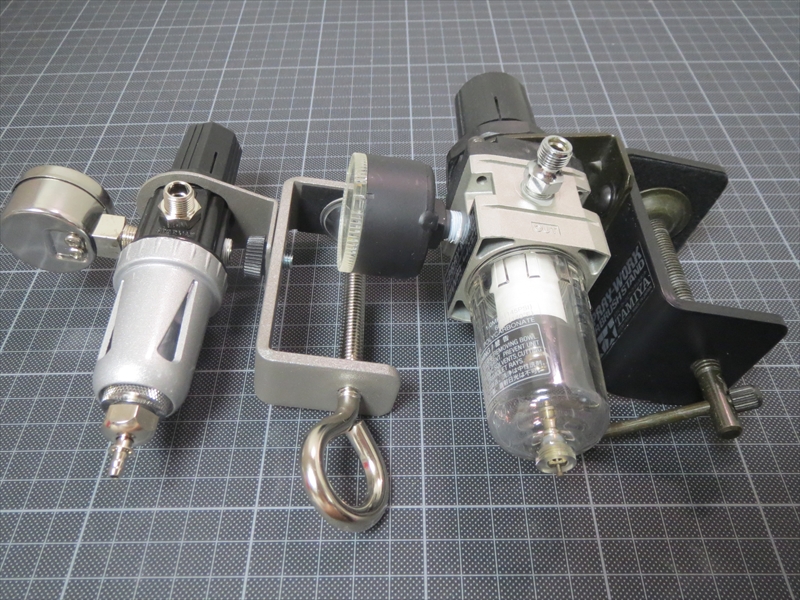

1.SW-653(AWR-4) + スタンド

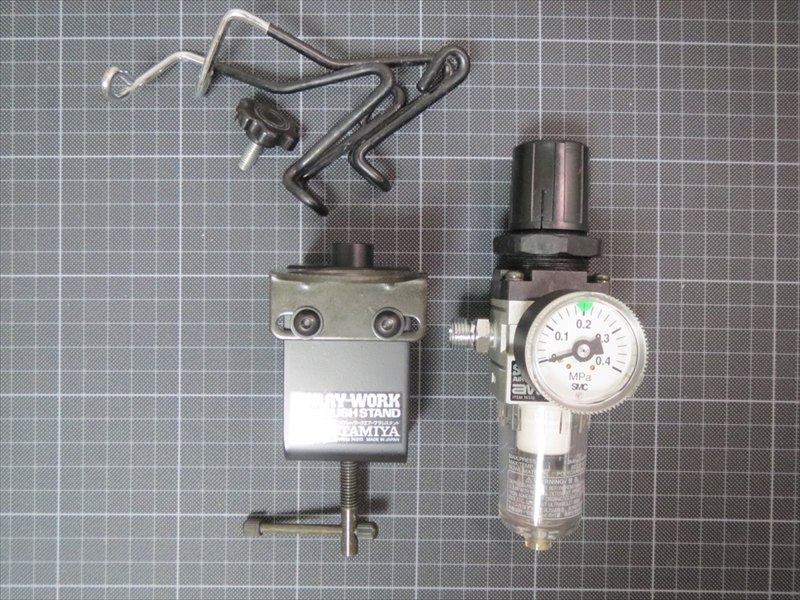

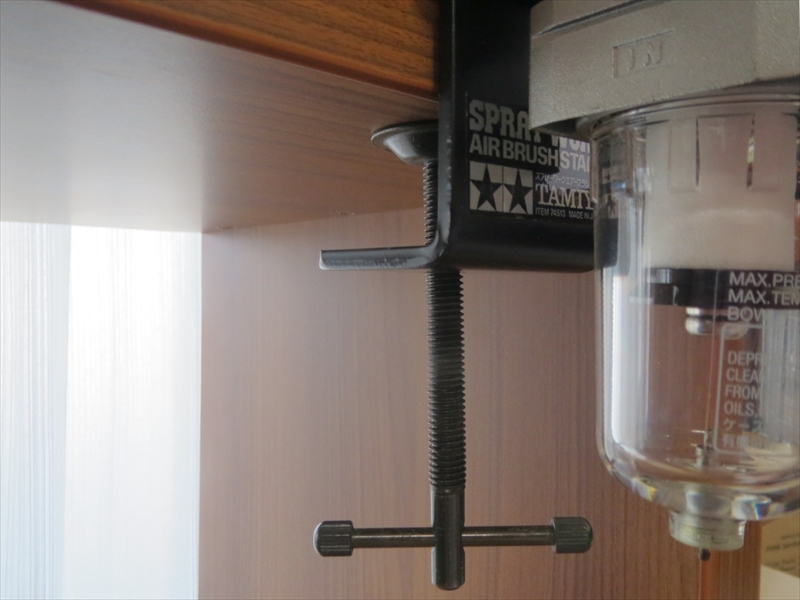

AWR-4用の別売スタンドを用意。



この台座にAWR-4を取り付ける。

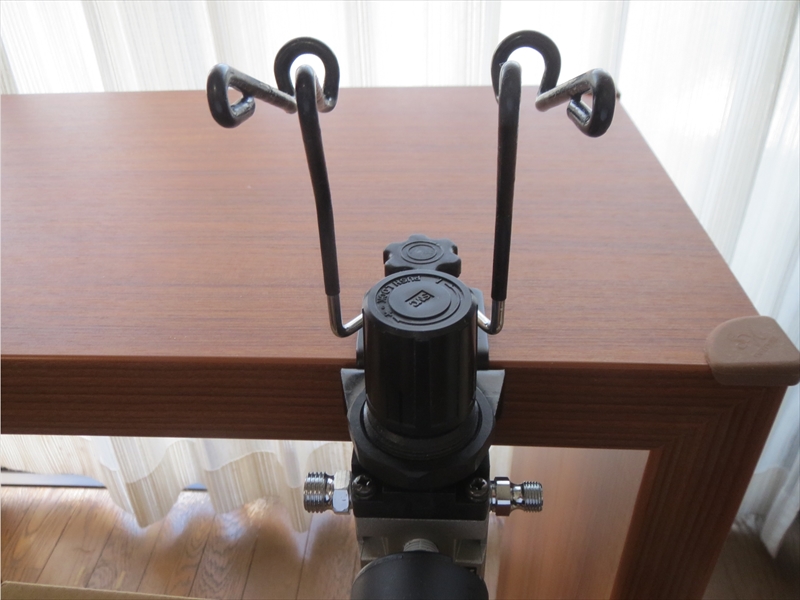

使う予定はないが、付属している2本掛けスタンドがを取り付けてみた。

従来からあるシンプルなスタンドである。



2.パワーコンプレッサー 付属スタンド

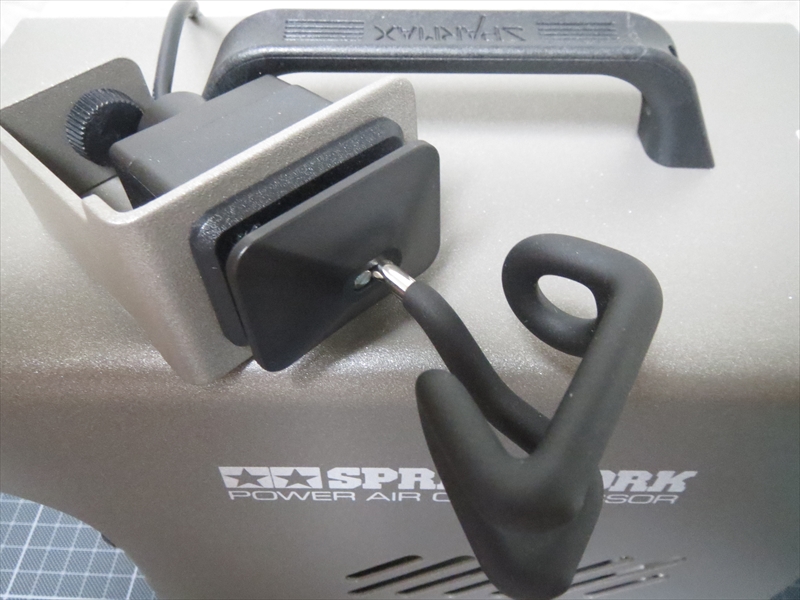

パワーコンプレッサーにはハンガースイッチ式のスタンドが付属している。



この便利そうなスイッチは是非使ってみたい。

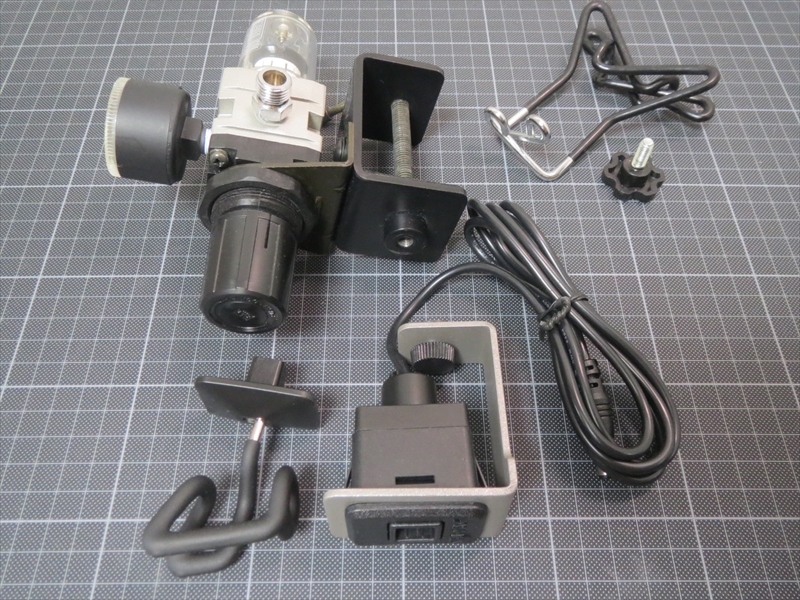

AWR-4のスタンド部分と、このハンガースイッチをどう組み合わせるかを検討。



AWR-4スタンドの台座ブラケットだけを利用し、何かネジを考えて、ハンガースイッチのホルダーを固定できれば・・・

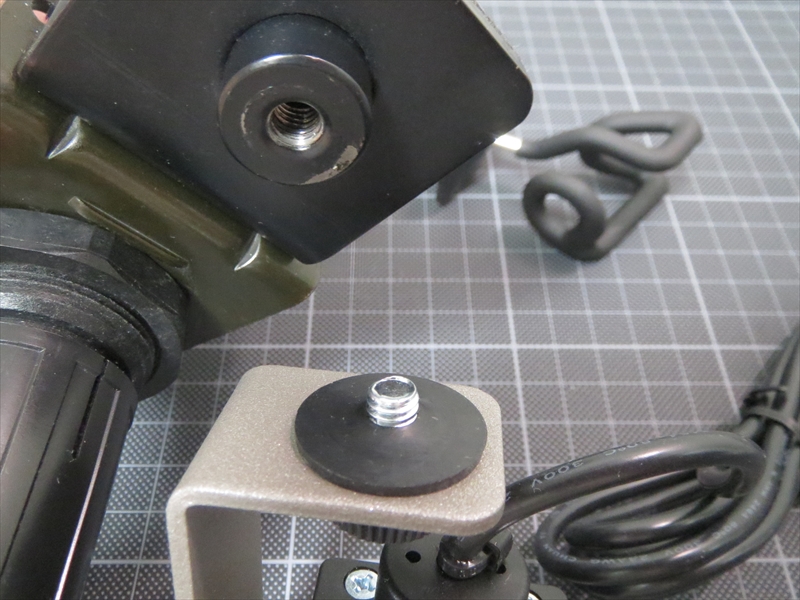

上がブラケット金具の穴。

下がハンガースイッチの台座プレートとネジ。

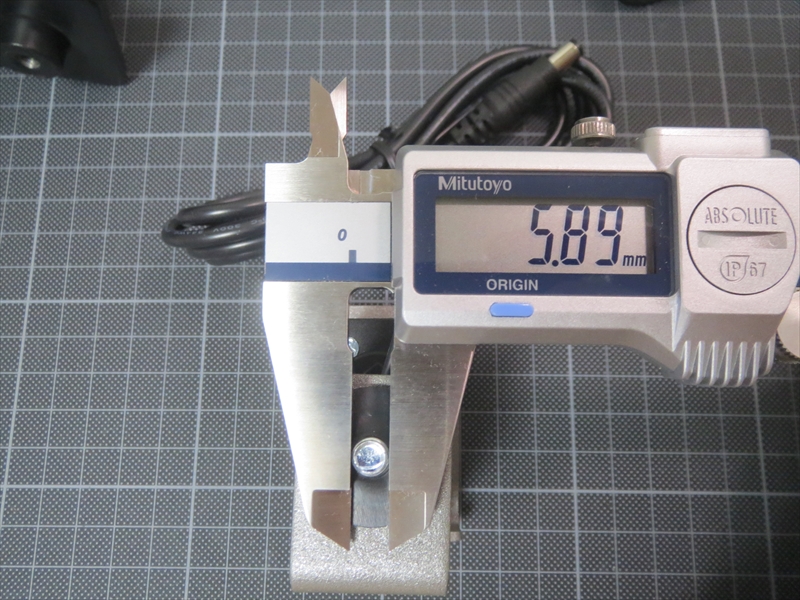

ネジの径を測ってみると、ハンガースイッチ側のネジは 6mm径。

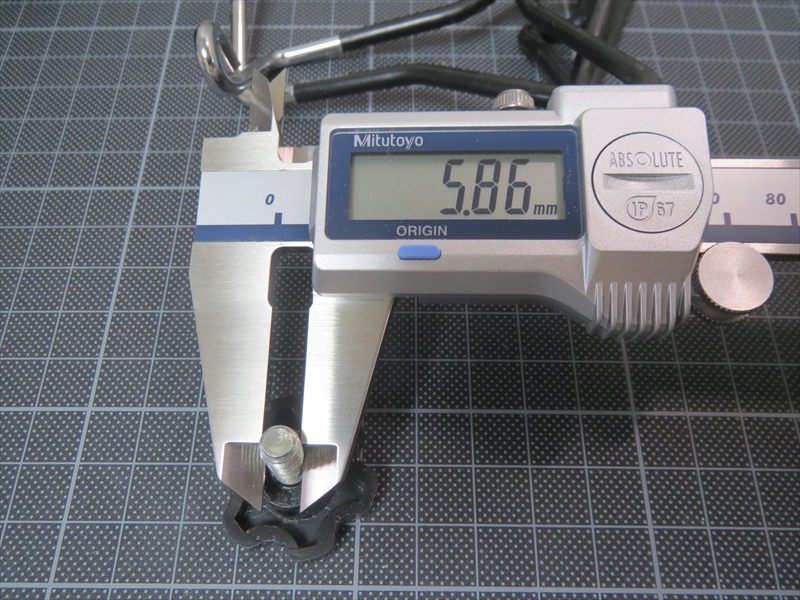

SMCレギュレーター側のスタンド取り付けネジも 6mm径。



同じ径?・・・これはいけるかも?

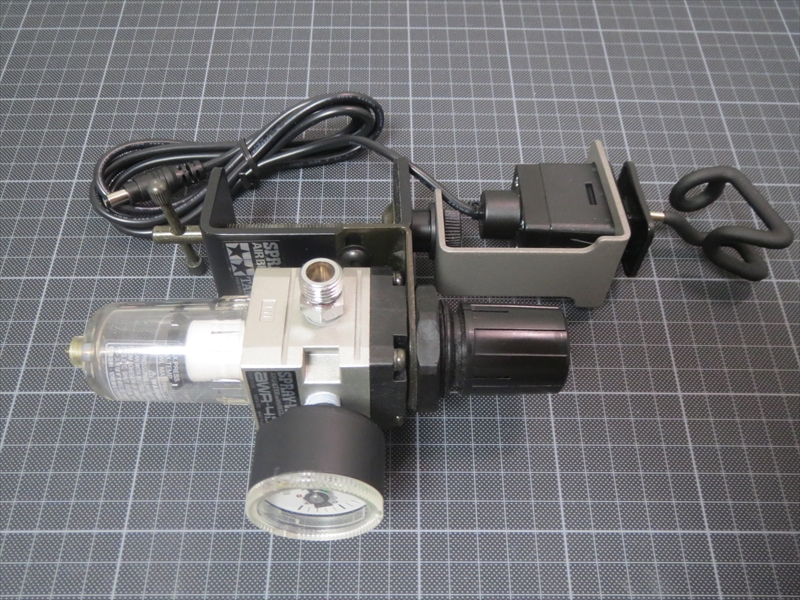

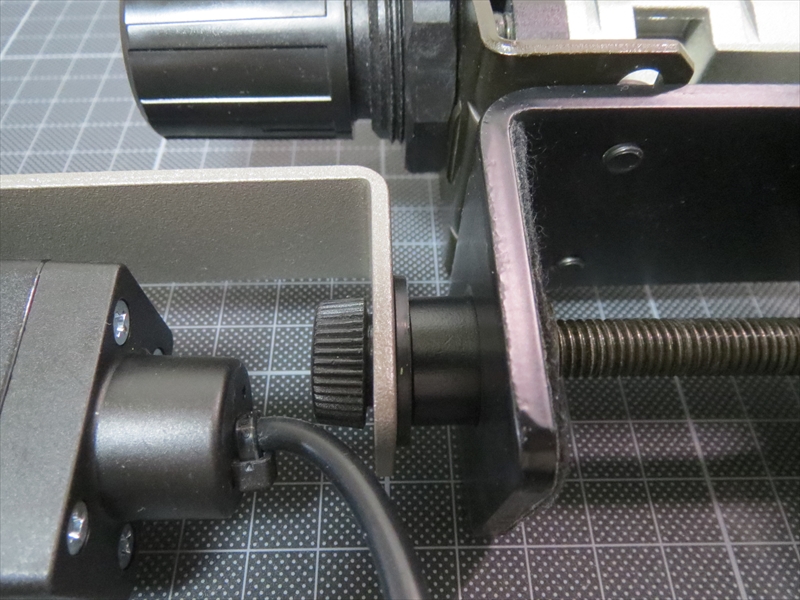

付いた!





案外あっさりと組みあがった\(^o^)/





まとめ

使い勝手も見た目も、レギュレータを交換したのはOKだったと思う。

なんというか、安心感がある。



👉メモ・・・圧力計の許容レンジについて

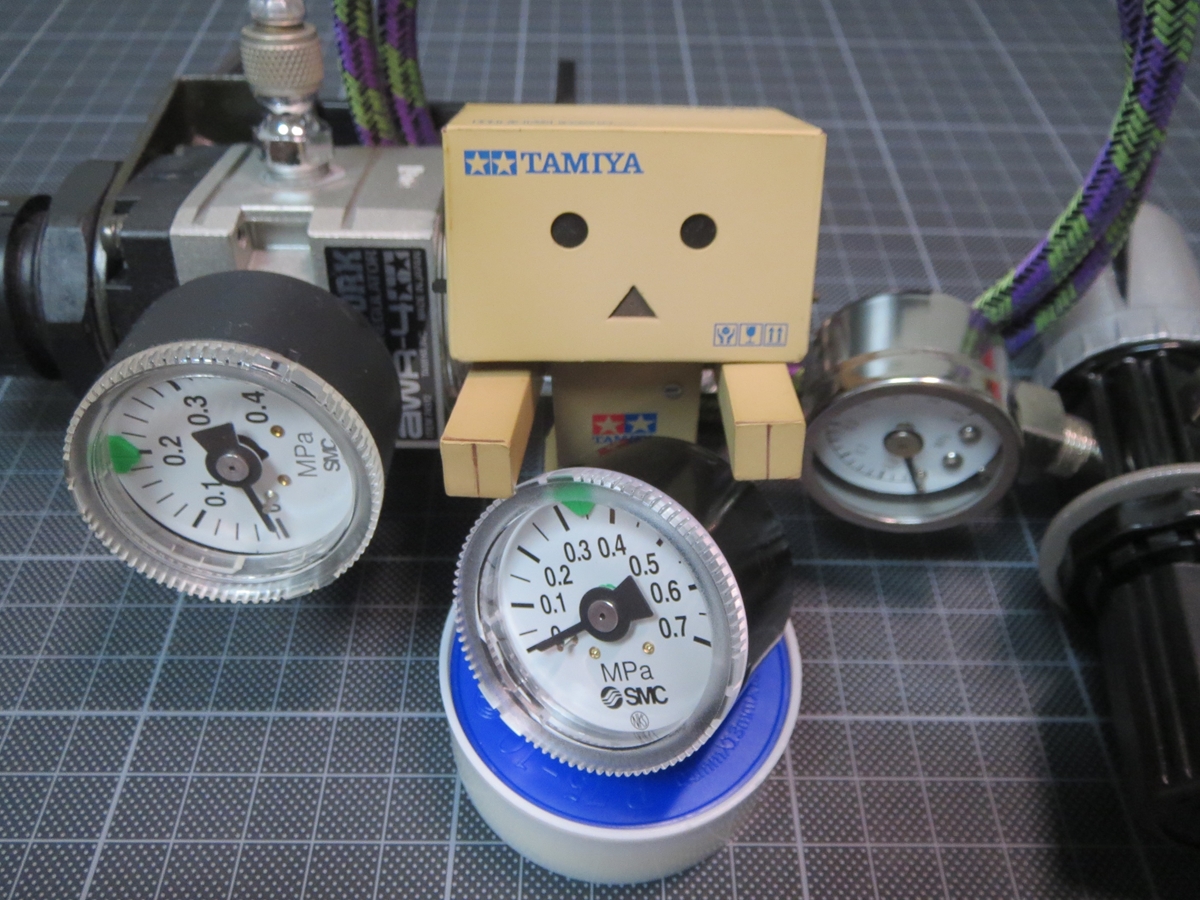

TAMIYAパワーコンプレッサーの最大圧力は約0.4MPa。

付属品SPAMAXの圧力計は0.7MPa仕様で、少し余裕を持たせた組み合わせ。



対して、今回とりつけたAWR-4の圧力計は0.4MPa仕様。

コンプレッサーの最大圧力=ゲージ圧力maxでOKなのか、という心配。



いろいろ調べてみたが、エアブラシ作業の常用圧力が0.2MPaくらい。

あえて最大圧力にしない限りは大丈夫らしいので、このままの仕様で行く。



もし不具合ありそうなら、1つ上の0.7MPa仕様に変更すれば良いだけ。

もちろんSMC製で。
