ステップ1～ステップ4でようやく完成した『レゴ 月着陸船』。



これを飾るためのオプションをいくつか追加した。







月着陸船 ディスプレイ

１  透明のディスプレイケース

凸凹が多く複雑な形状をしているこのモデル。



ホコリもおもいきり被りやすそうなので、やっぱりケースが欲しい。



１．アクリル板ケース

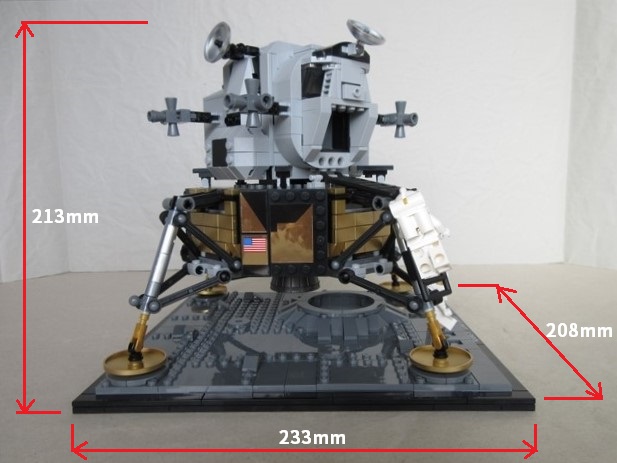

月着陸船の完成サイズは、およそW208×D233×H213mm。



これを収められる展示ケースを探しebayで見つけた。

中華製品である。



完成時の大きさは W246mm×D246mm×H255mm、厚みは約 1.85mm。

月着陸船のベースプレートに対して、周り1cmずつ位のギリギリサイズになる。

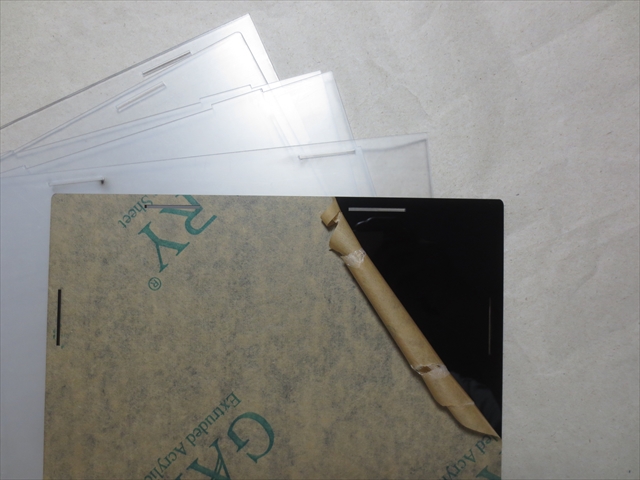

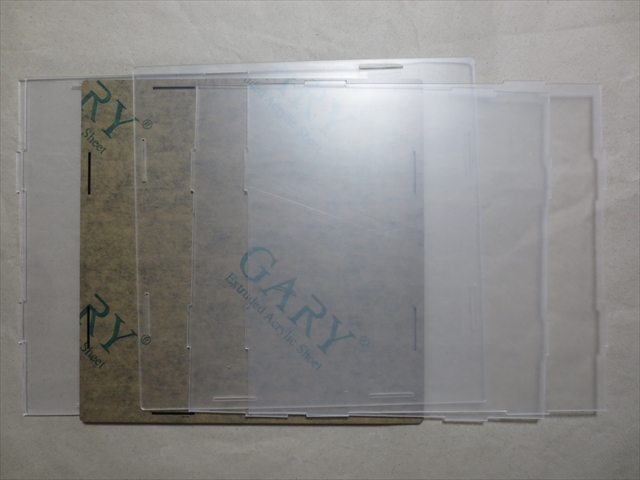

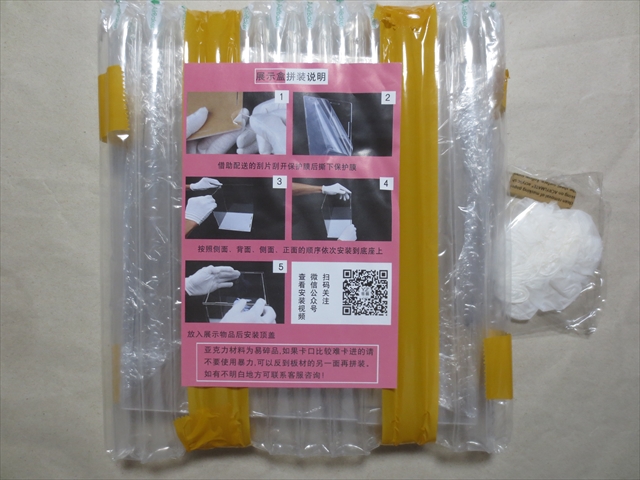

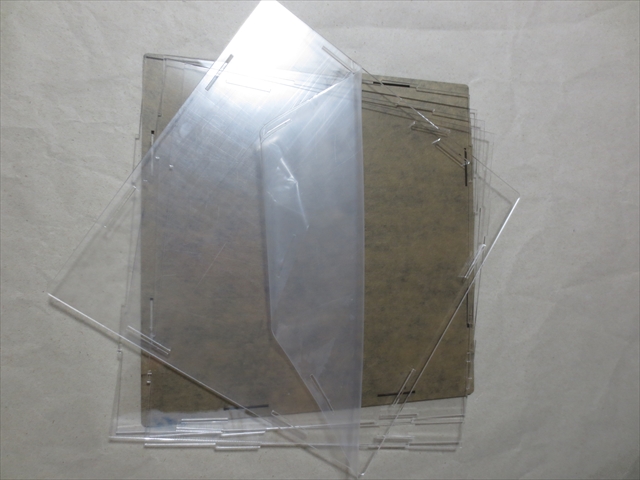

内容はシンプルで、天板が1枚と側板が4枚。



アクリルなので透明度は期待できそう。



底板は黒色のアクリル板、厚みは約 2.8mm。



両面に保護フィルムが貼られているのだが、これがかなり強力だった。



剥がすのに力も時間もかかってまぁまぁ苦労した。

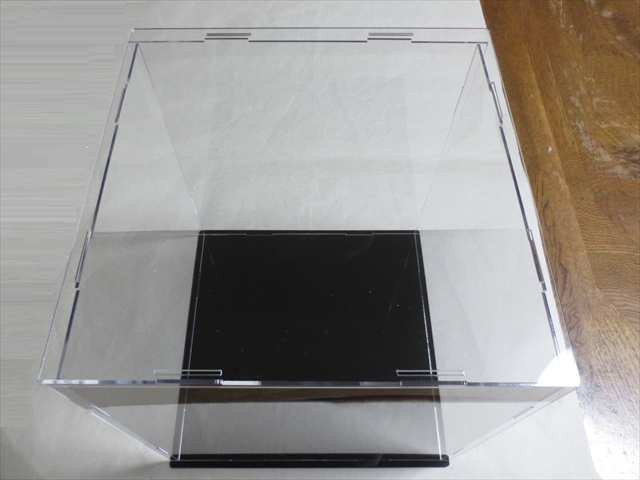

パネルの組み立て自体は簡単にできる。

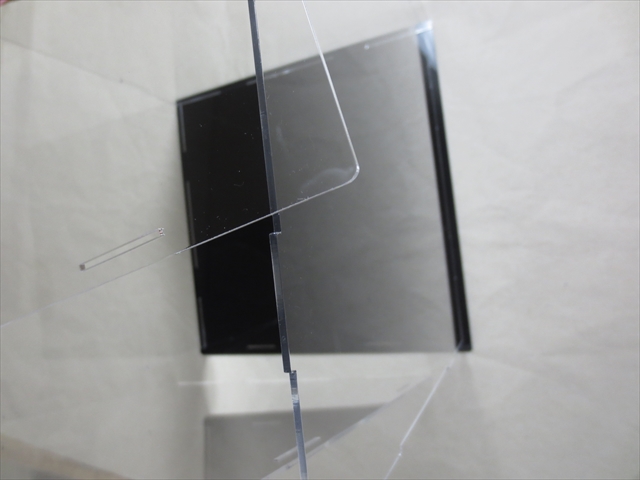

長細いスリット穴(約1.85×30.5mm)が開けられているのでハメ込んでいくだけ。



まず底板を置き、溝の向きを見ながら側板の4面を立てる。



最後に天板を乗せる。



気を付ける点があるとすれば「いかに指紋や傷を付けずに組めるか」に尽きる。



組み立て時は白手袋などを着用した方がいいし、その都度ほこり払いのためにエアダスター缶も使いながら作業した。

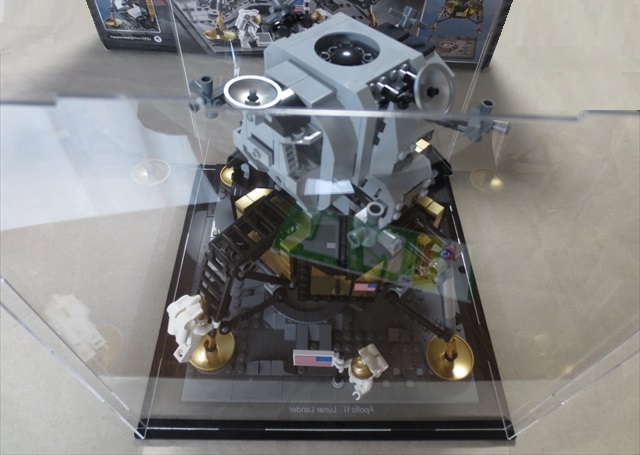

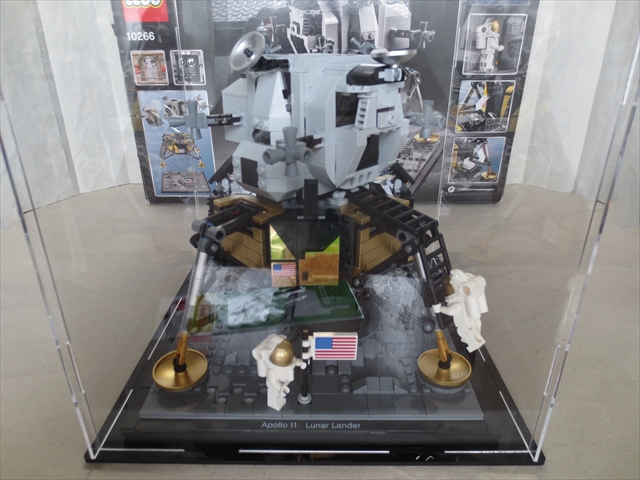

アクリルの透明度は◎。



純正にあっても良いのではと思える展示ケースである。



２．透明プラスチックケース

実はもう1つの候補、蝶プラ工業の『コレクションケース レギュラー24』の検討もした。



底板と上部ケースのみの二分割なので、組立がなく収納も簡単。

しかしプラスチック製なのでどうしても透明度が見劣りしてしまう。



また成型時のゲート跡？が天板中央に残っていて目につくのが欠点だった。

ちなみに、大きさはW244mm×D244mm×H261mmである。





２  LEDの電飾

「自分で作ったLEGO作品をライトアップしたい」と思うのは世界共通のようで、名車や建築物などレゴ作品を電飾するLEDキットが各社から出ている。



１．ライティングキット

今回使ってみたのはLIGHTAILINGというメーカーのモノ。



電池BOXが有るタイプと無いタイプがあって、無い方のキットを買ってみた。

電源はUSBから給電する。

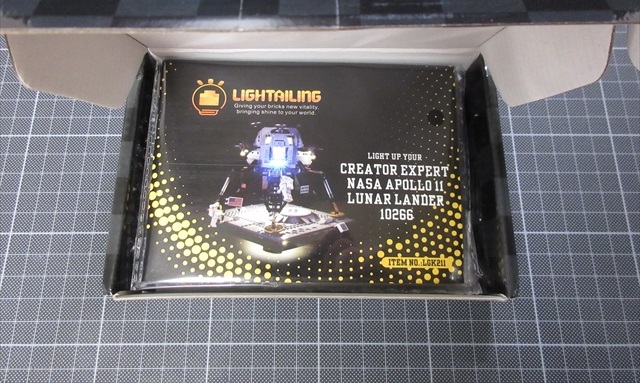

開封してみる。

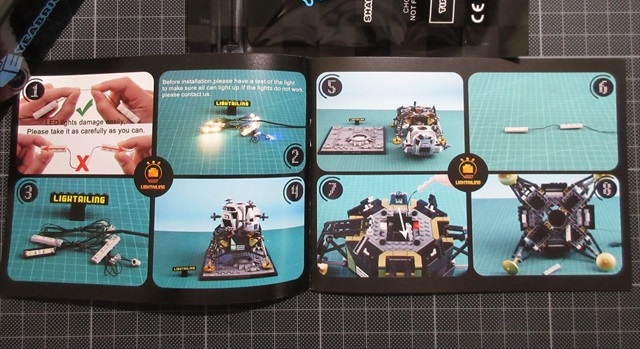

説明書は英語だが写真を見ればほぼ解る。

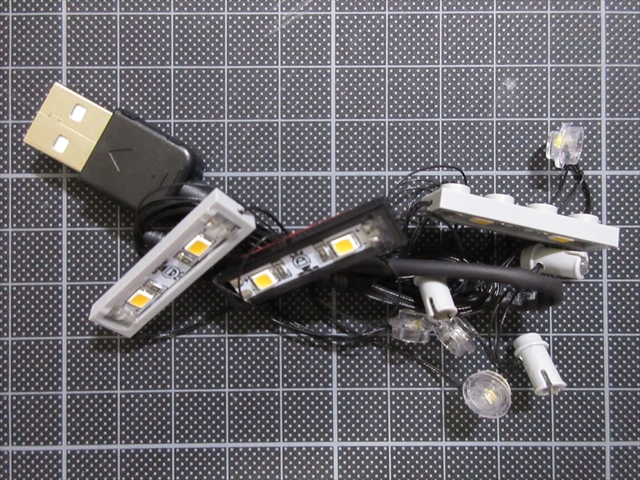

LEDモジュールはLEGO互換ブロックにチップLEDが仕込まれていて、各々の細いリード線がまとまってUSBコネクタにつながれている。



スイッチなどはなく、USBを挿せばすぐ点灯する仕組み。

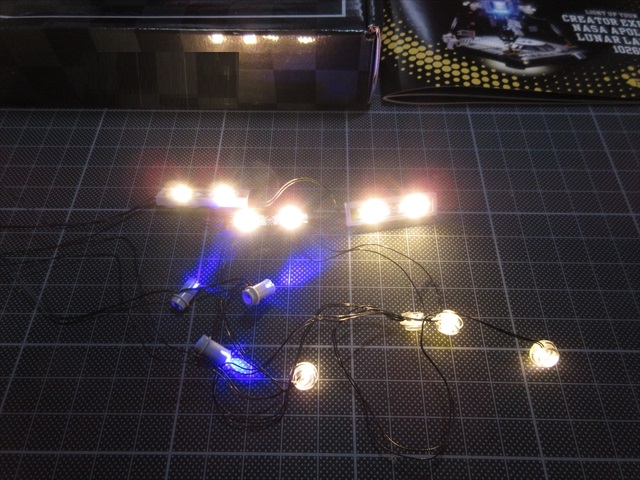

点灯する色調は3種類。



月着陸船の下部(月面側)用の電球色LEDプレートが2つ。

月着陸船の船内照明用の電球色LEDが1つ。

月着陸船の正面ハッチ用の青色LEDが3つ。

月着陸船のスラスター用の白色LEDが4つ。

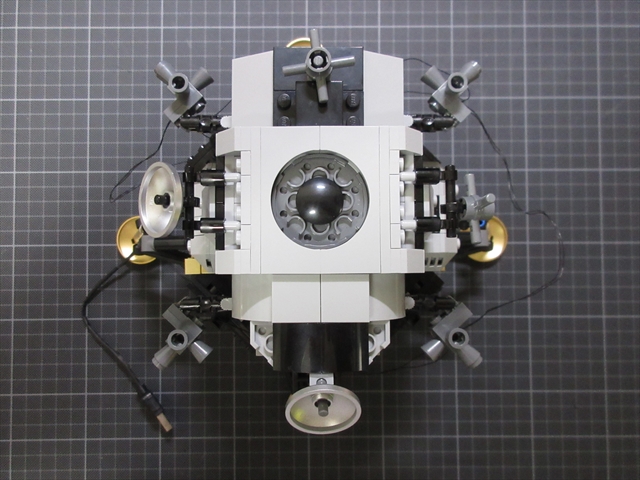

とりあえず全部を仮組みしてみた。

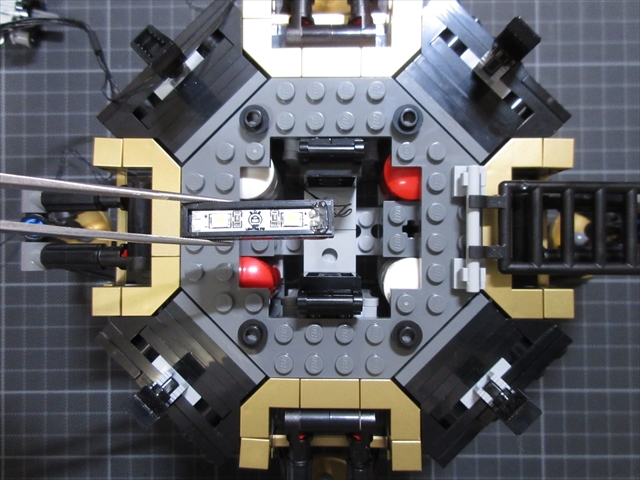

下降段の裏側に“1×4プレート電球色LED”を2つ取り付け。

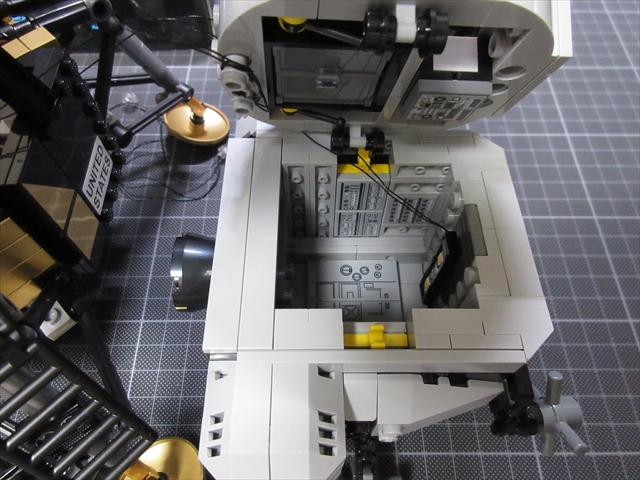

もう1つの“1×4プレート電球色LED”を上昇段キャビン内に取り付け。

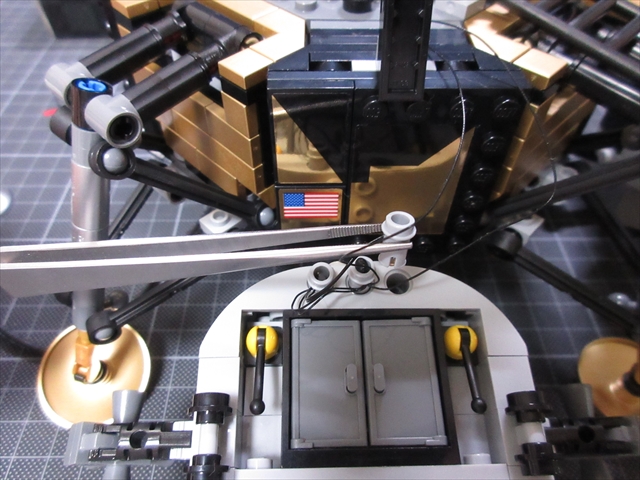

3つの“1×1ラウンドペグ青色LED”を正面ハッチ下の3つ穴に取り付け。



最後に“1×1ラウンドプレート白色LED”4つを姿勢制御スラスターに1つずつ取り付け。

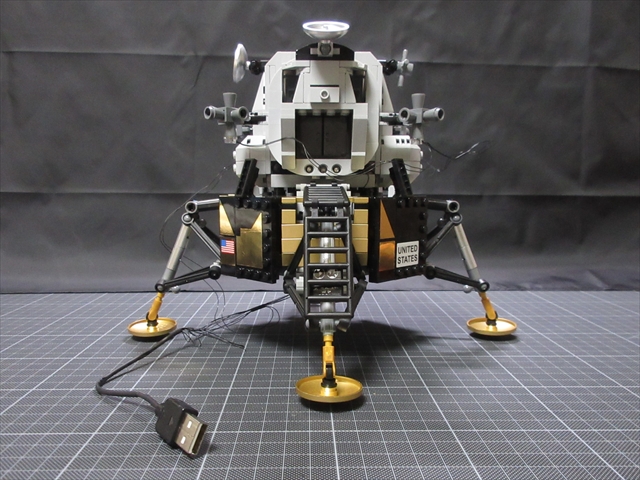

リード線の整理は後回しにして、とりあえずLEDパーツ組み込み完了。

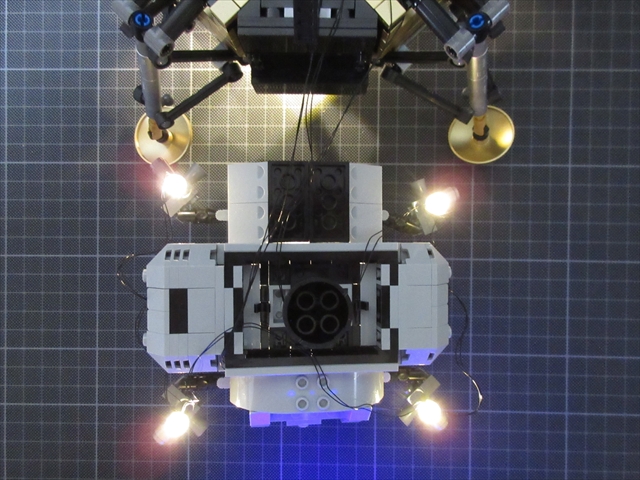

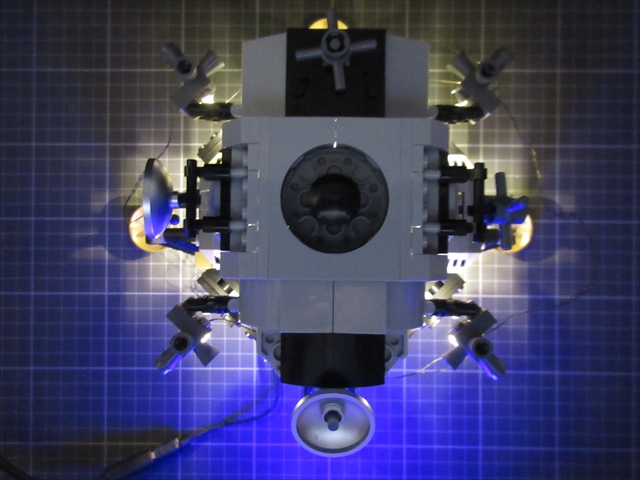

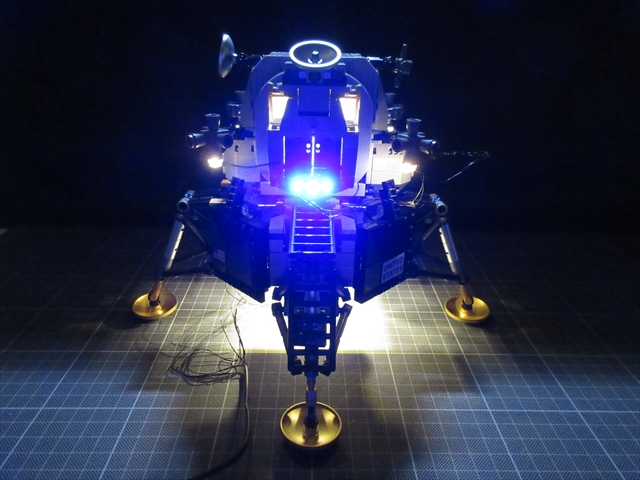

USBを挿して点灯してみる。



中々の派手さである。



これはこれでキレイなんだけど、、、個人的にはちょっと光過ぎじゃないかと感じてしまった。



２．LEDユニットの改造

特に気になった部分は『姿勢制御スラスター』につけられたLED。



月着陸船にはスラスターが4か所あるのだが、それぞれに１つずつLEDを下向きに配していてまるでダウンライトのように地面(月面）を照らすのである。



これがどうもわざとらしい照明に見えて違和感ありまくりなのだ。



月着陸船は暗黒の月面に佇んでいる方がカッコイイ。



なので照明はできるだけ簡素に、このスラスター用のLED4つは外すことにした。



ただ外すと言っても、他のLEDとリード線でつながってしまっている構造。



どう切り離すかを検討しないといけないのだが、これら各色LEDは並列配線されている。

なので、白LED4つだけを分離することは簡単にできそうだ。



もちろんただリード線を切るだけではダメで、末端を処理しないといけない。



ここにコネクタを追加しておけば、白LED4つを元に戻して点灯させることもできる。

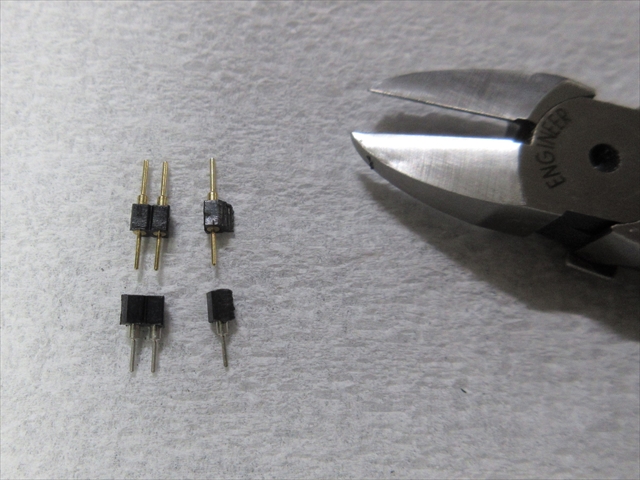

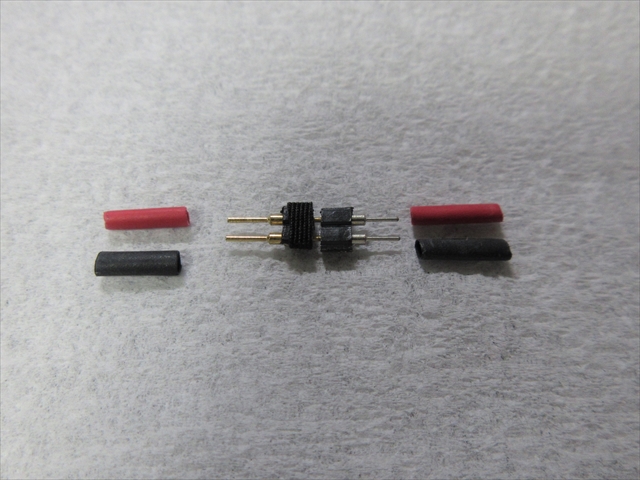

コネクタには3pinの丸ヘッダを使った。

2コマ分をカットして、2極のオスとメス分を用意。



はんだ付けの後に被せる被覆チューブも用意。

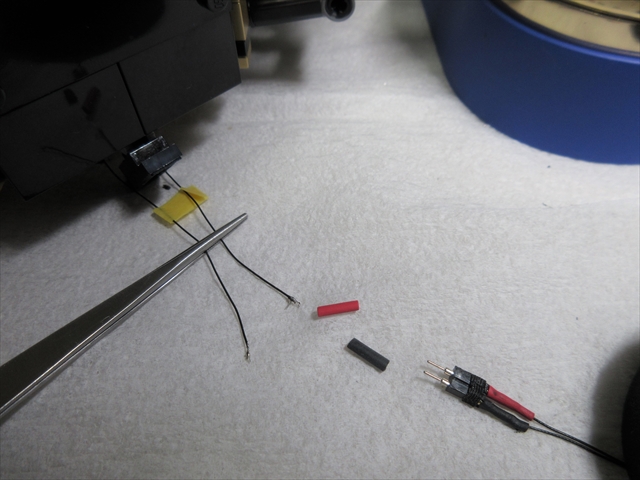

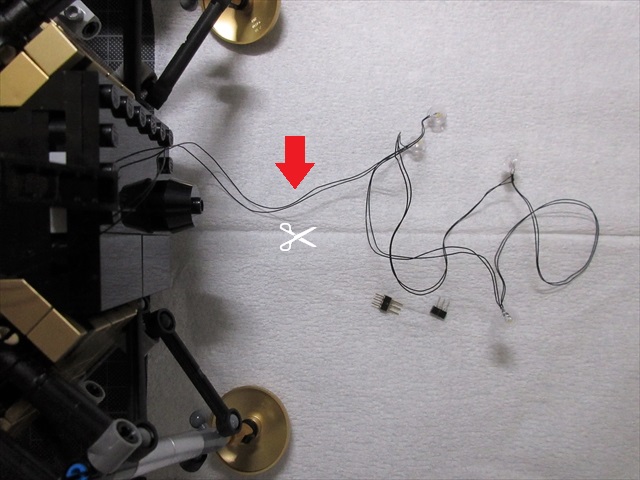

リード線を切断し、先端を半田ごてで溶かして芯線を出す。

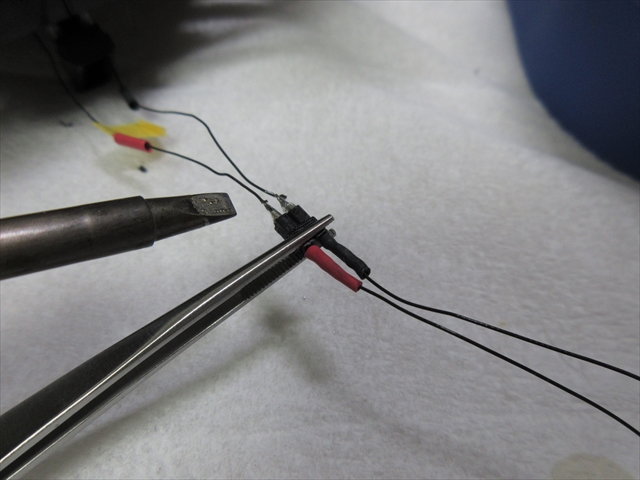

リード線の芯線とヘッダピン脚にフラックスを塗って半田付け。



最後に絶縁のための被覆チューブをかぶせて出来上がり。

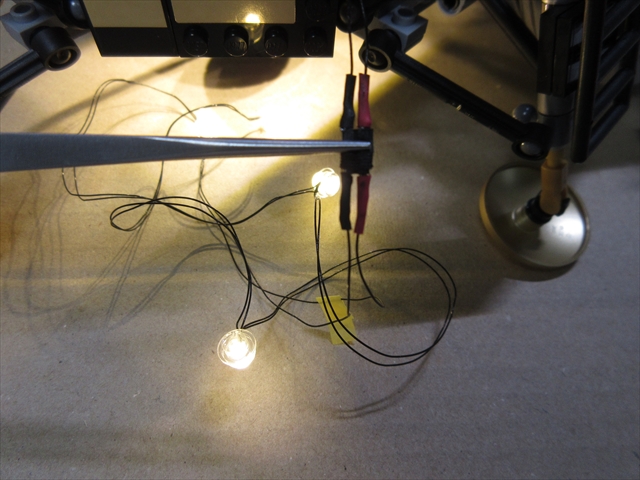

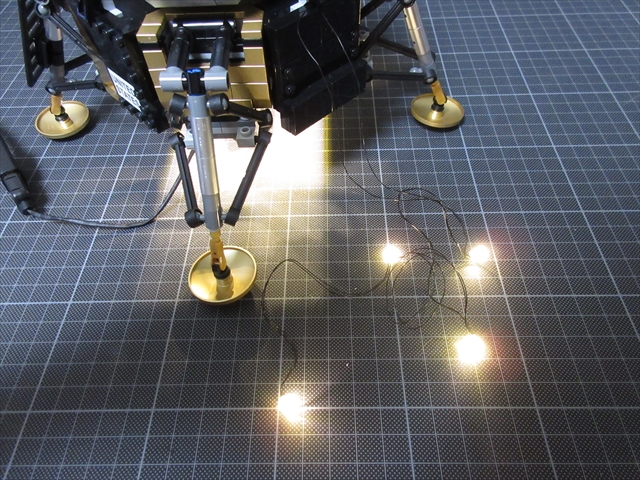

コネクタを挿して電源を入れ、元通りにLEDが点灯することを確認。



確認できたのでヘッダピンのコネクタを抜き、ダウンライトLED（4個)を外した。



改めてばらばらの各リード線を整理して、これで完成。

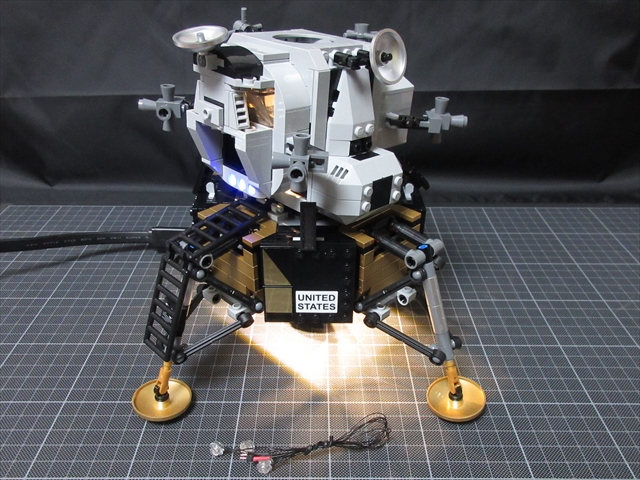

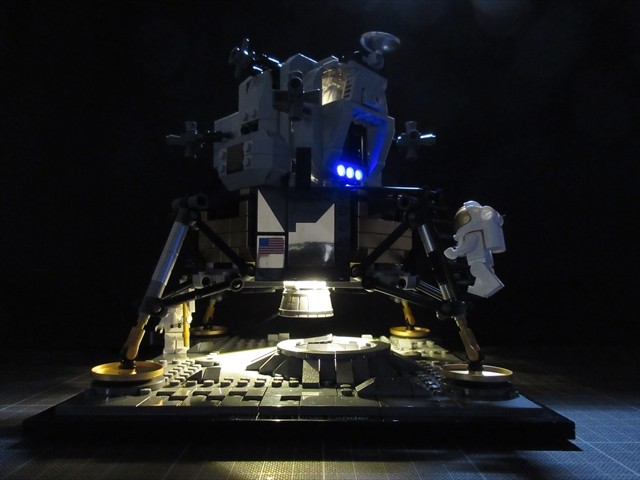

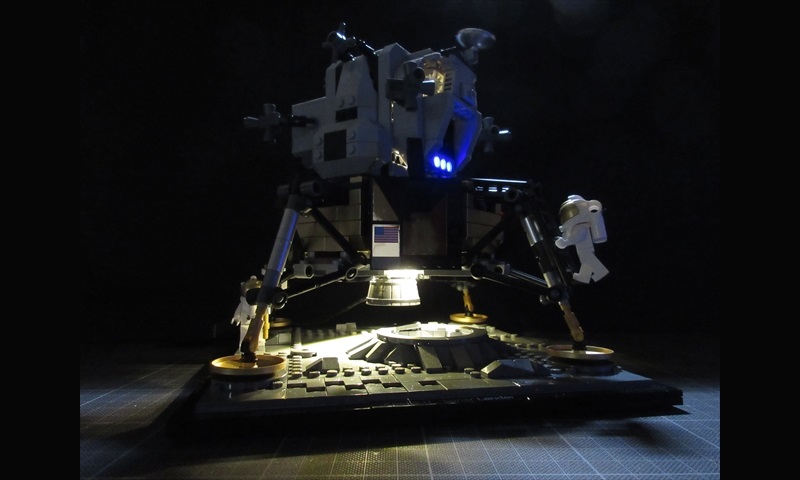

スラスター照明が無くなり、光っているのはハッチのLEDと下降段のLEDのみ。



あえて地面（月面）方向の照明だけに絞ったので、暗い部屋でイイ感じになった。

※もちろん実機の月着陸船にはこの様な照明さえもないわけで自己満である







まとめ

LEGOクリエーター Expertという大人向け(?)モデルに挑戦した。



子供の頃に触ったこともあるレゴだが、こんな大きなキットを作り上げたのは初めて。

部品数も多くそこそこ時間がかかるので、完成すれば達成感がある。



なのでキレイなまま飾っておきたいと思うのは自然なこと。

“展示ケース”は必須に思う。



そしてもう1つ追加したLED電飾だが、これは予想以上にカッコ良かった。

他のLEGO作品でもきっと光らせたくなるだろう。



後から調べて判ったのだが、LEDのオン/オフなどリモコン操作できるキットもあるらしい。

機会あればさらなるグレードアップ版を導入してみたい。
