ミニDVテープいで修理



昔むかし、ホームビデオ機として綺麗なHD画質で人気があったminiDV

十数年前に市場から無くなった家庭用ビデオカメラ規格の1つで、その遺産がウチにも残っている。



「早くデジタル保存しておかないとテープが劣化して見られなくなる」

と脅かされて大量のminiDVテープの整理を頼まれたんだけど、

再生デッキに入って動かなくなったテープを無理にとりだしたらぐちゃぐちゃになってしまった。





スポンサーリンク

テープ修理 練習 ✇

そんなわけで切れたテープを修理することになった。



幸いこのminiDVテープはビスを外せば分解できる構造になってる。

小さくて細かそうだけど慎重にやればなんとかなる、たぶん。



いきなり大事な映像が残っているテープを修理するのはちょっと不安。

なのでその前に、同じ構造のクリーニングテープを分解してを練習台にする。





作業手順

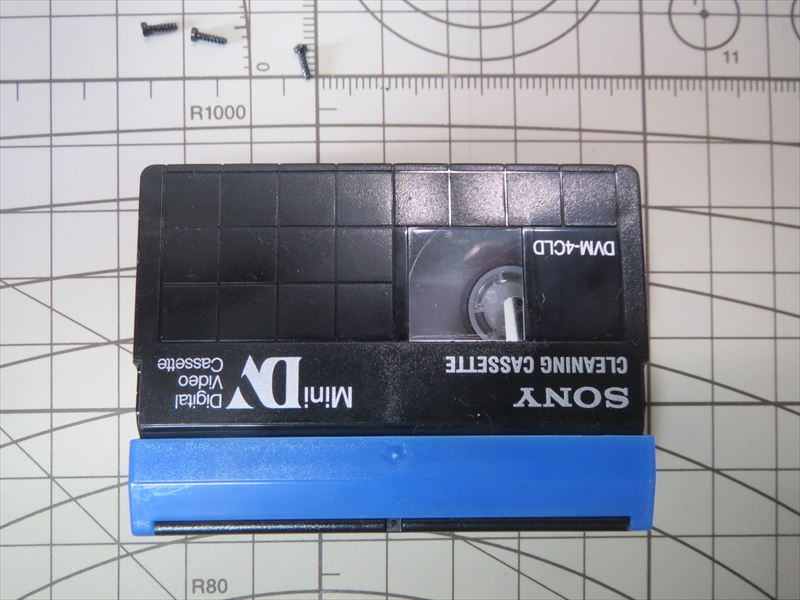

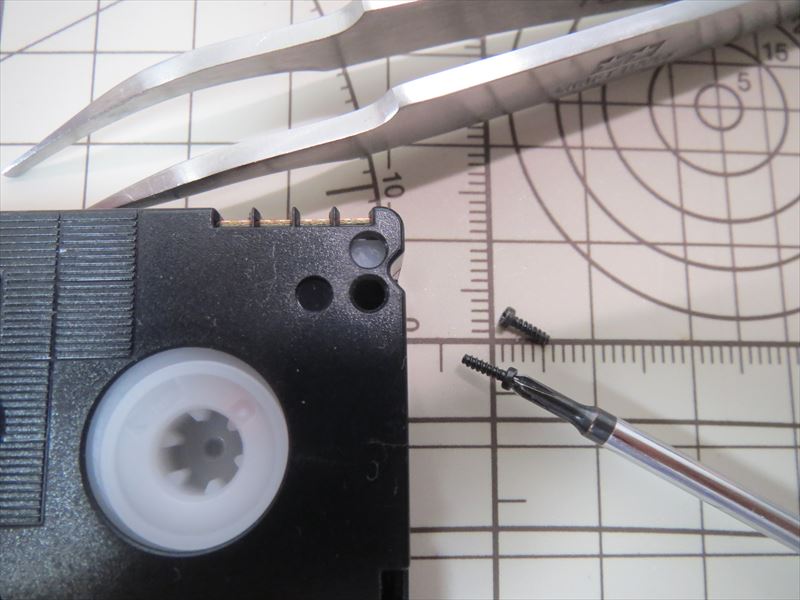

1.miniDVテープのカセット固定ネジ4本を外す

小さなネジなので無くさないように注意。



使用した精密ドライバー +000番。

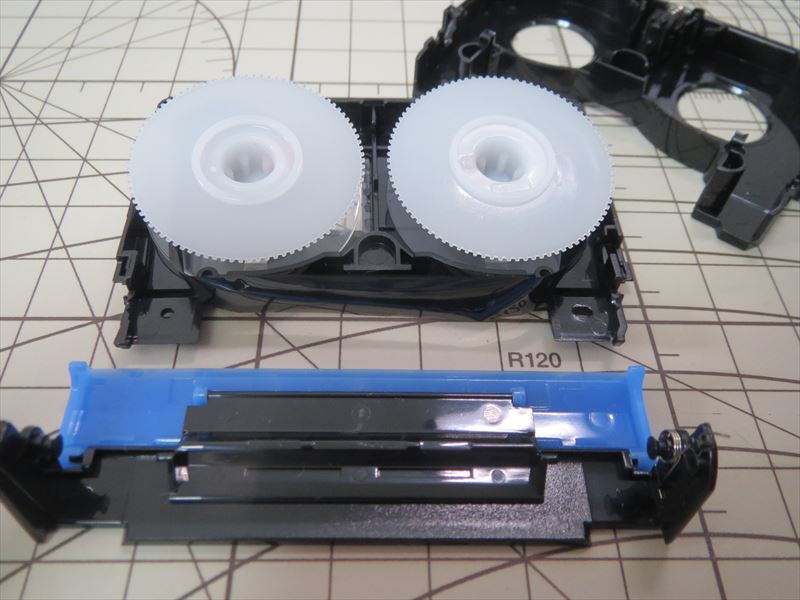

2.ケースをゆっくり開く

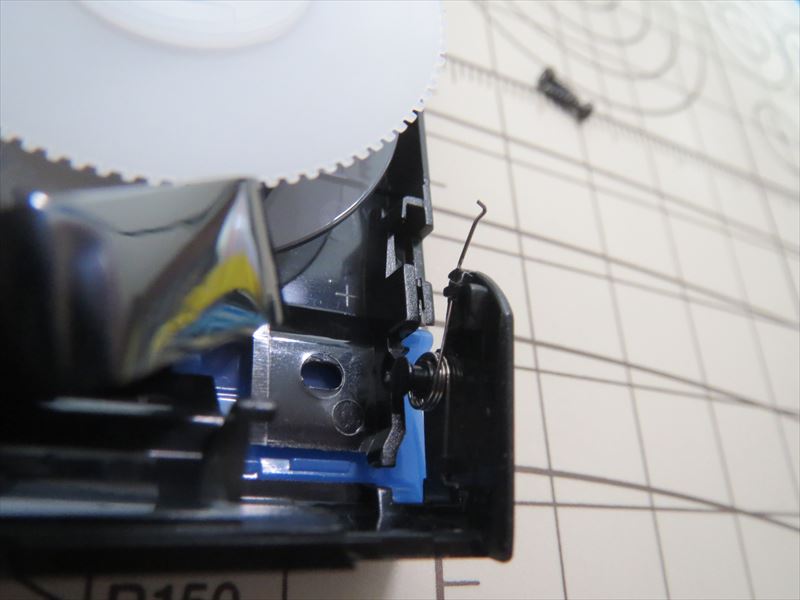

スプリングなど小さな部品が飛ばないように慎重に。

後ほど部品を復元する時に迷わないよう、写真を撮っておくのを忘れずに。

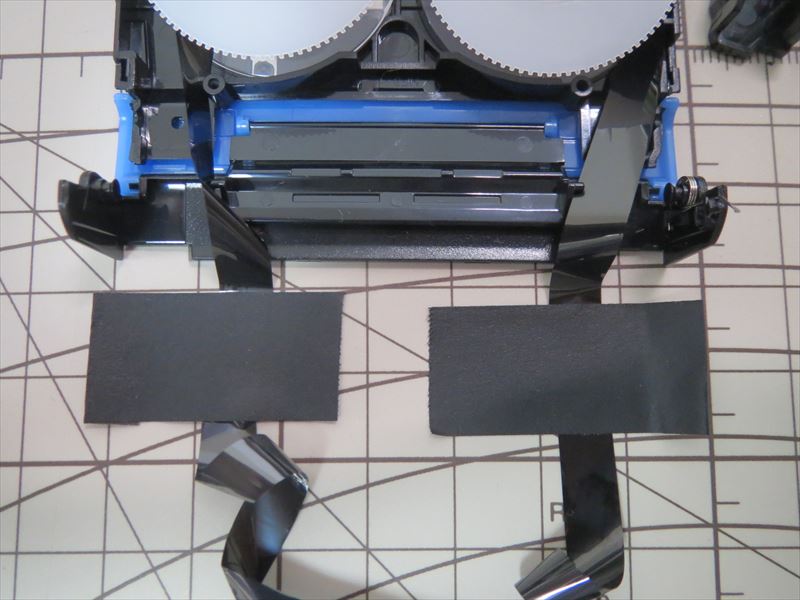

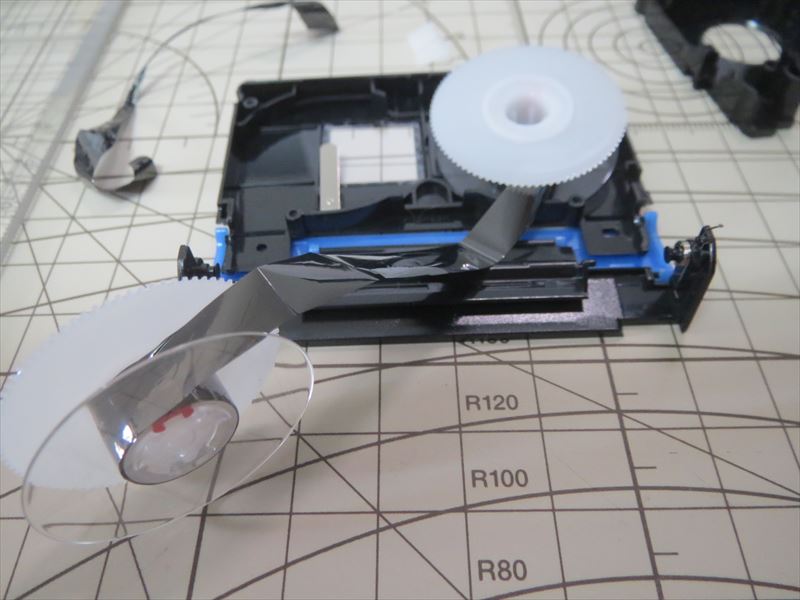

3.リールから磁気テープを引き出し仮止めする

作業しやすいように両方のリールから十分に出しておく。



磁気のない裏側を上にして仮止めする。

仮止めには特に粘着力の無いマスキングテープ等を使う。

(仮止めを剥がす時に磁気テープを傷つけない様に)

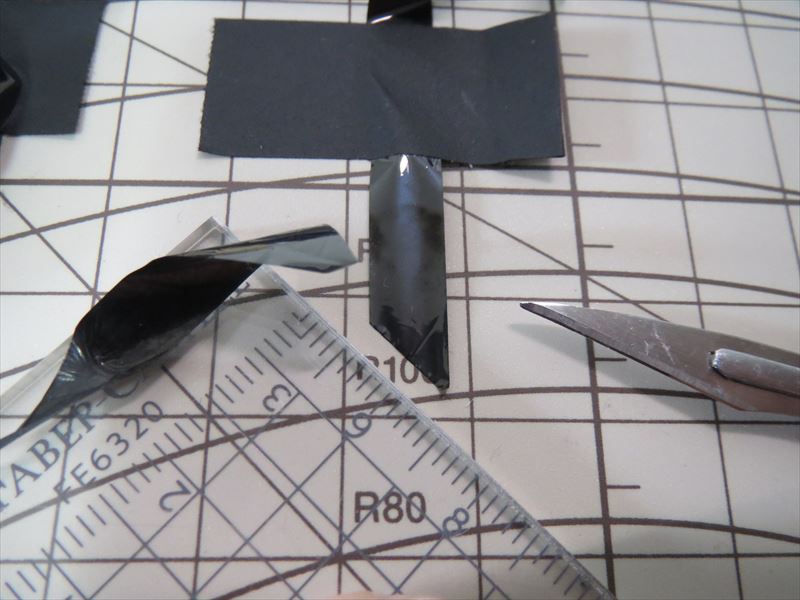

4.磁気テープの不要部分をカットする

つなぐ部分の両端を45度ほどの角度にすると直角より丈夫になる。



5.磁気テープ両端のカット部分を合わせる

例えば定規などで抑えて一直線になるように揃える。

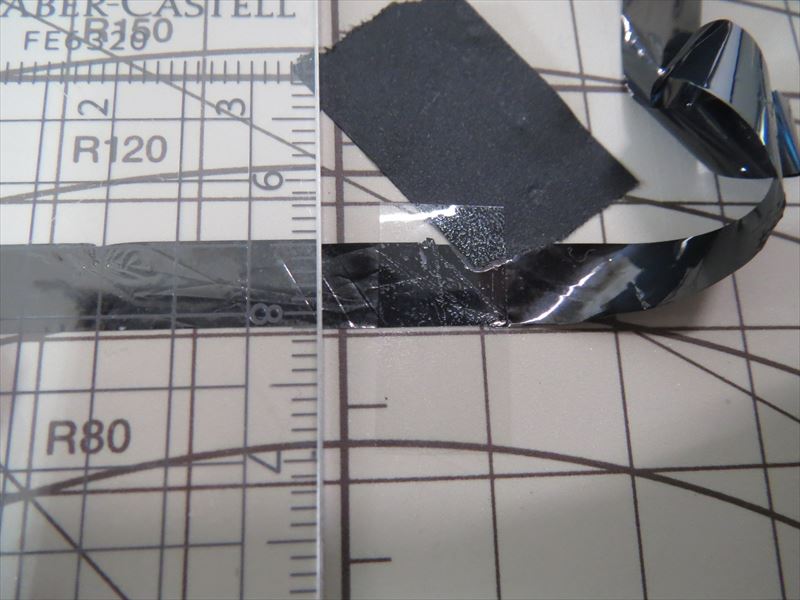

6.磁気テープをつなぐ

仮押さえの定規をずらして用意した透明テープを貼る。

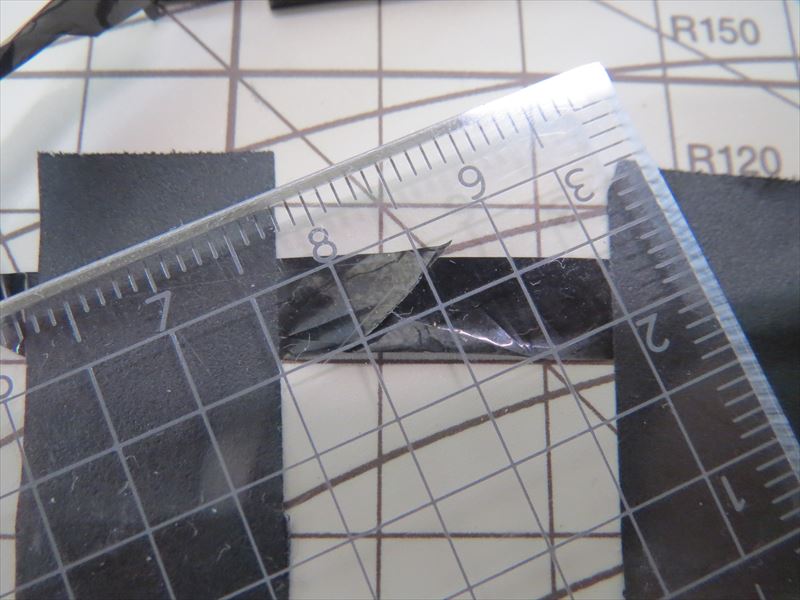

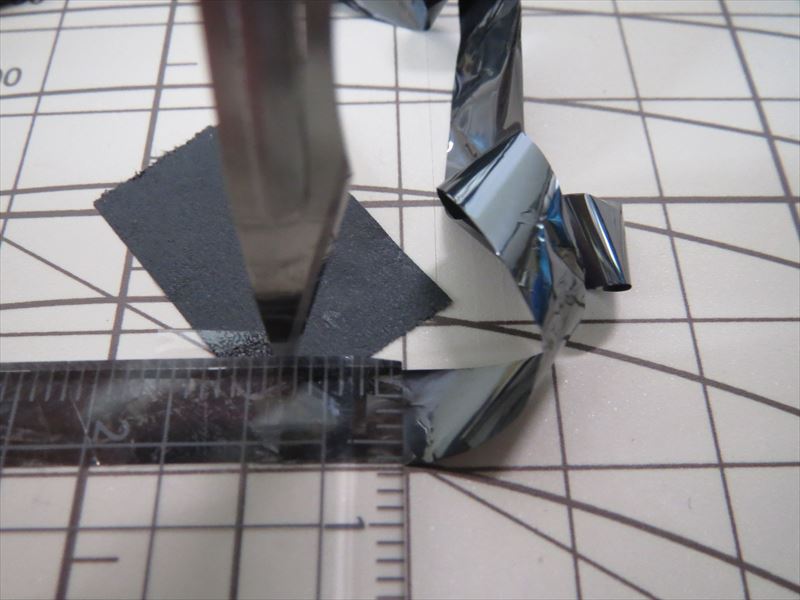

7.余分なつなぎテープを切り落とす

定規を使い磁気テープに傷を付けないよう、縁に沿って透明テープをカット。



8.磁気テープをリールに巻き戻す

ねじれや折れに注意して巻き取る。



9.元通りにネジを締めて組み立てる

小さな部品の取り付けミスに注意。



10.ゆるみを巻き取る

これで終了。



👉注意するポイント

  • 手順2でケースを空けたらスグ写真を撮っておく  小さな部品を戻しやすい
  • 手順3で引き出すテープに余裕をもたせる  ケチると作業できない
  • 手順7で使う張り合わせテープに普通のセロハンテープはNG   硬貨したり接着剤が溶け出したり劣化した時の始末が悪い   例えば3Mの超透明クリアテープ等の劣化少ない薄手テープを使用する

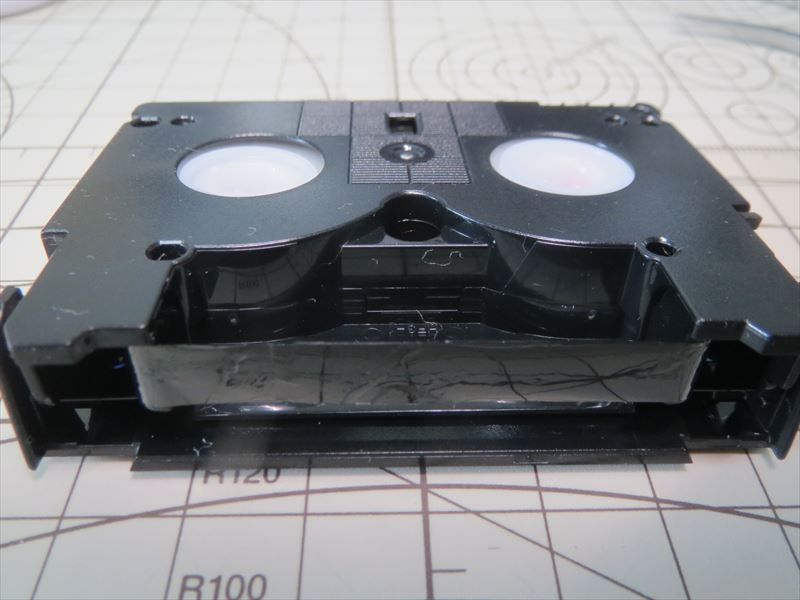

  • 途中で気づいたが手順4でケース開けっ放しで作業せず磁気テープを引っ張り出した後すぐケースを閉じたまま作業する方が良かった(自動で閉まるシャッター部をテープ固定して作業する)







テープの修理 本番 ✇

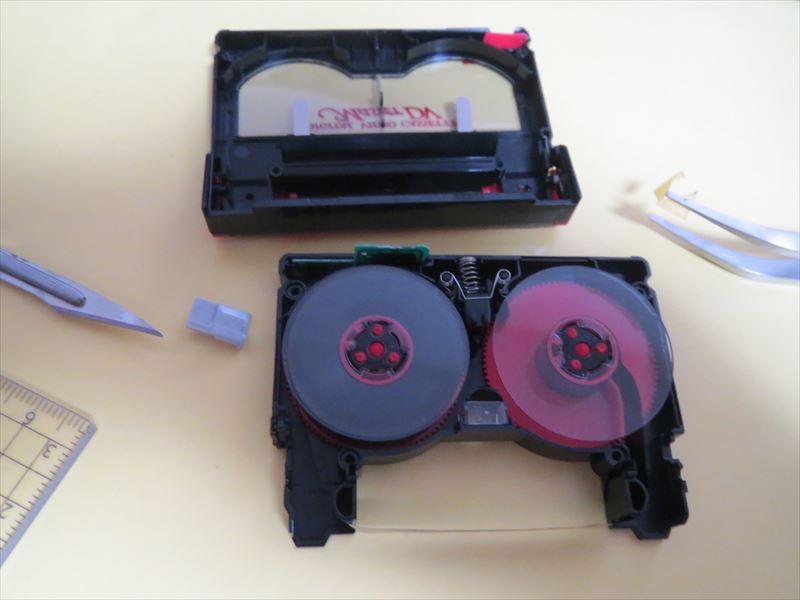

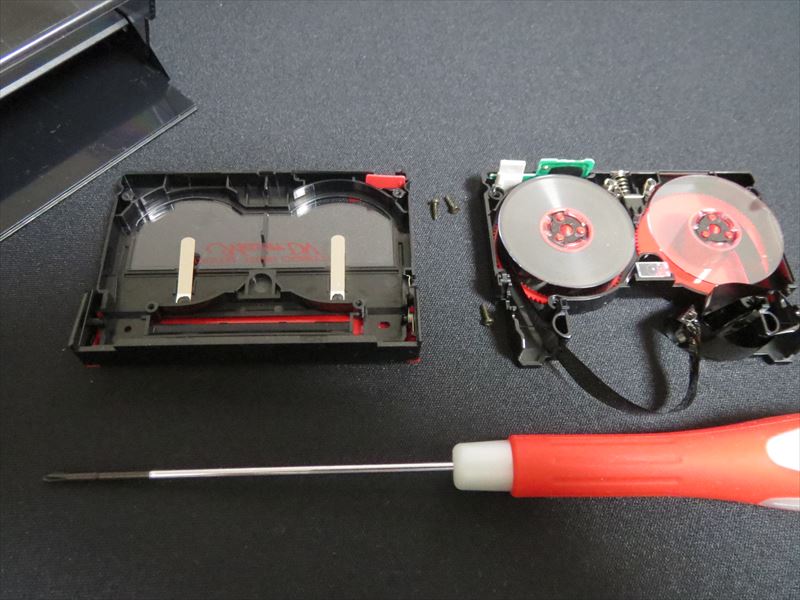

11.本題のminiDVを修理する

練習台に使ったクリーニングカセットと構造は同じ。



まずは分解して、切れた部分を取り出す。



同じ要領で、切れた部分を貼りあわせる。



そして無事手術成功。





まとめ

miniDVテープはその名の通り小さなカセットで幅6.6×縦4.8×厚1.2cm。

止めてあるネジも中身のスプリングも小さいので神経を使う。



一番大変なのは、テープを仮固定するところ。

巻き癖のせいで仮固定がうまくいかず、実際は何度もやり直している。



繰り返してるうちにテープに折れ傷が増えてしまうし、なかなか一直線にそろわないし、四苦八苦してる時にスプリングが外れてどっか行ってしまうし・・・



ホント大変だった。



神経使って胃が痛い。

出来ればもうやりたくない修理である 😓
