【道具 #27】ミニサイズ “goot はんだ付けヘルパー ST-92” 使い方│感想

道具

はんだ補助具小型ST-92開封│レビュー



ステイホームでできるコトを探りつつ始めた DIY趣味工作室

興味の趣くままに揃えた道具や工具などを紹介。



前回に続き、第二十七回も“はんだ作業”の補助器具『はんだヘルパー part2』



Ⓒgoot





スポンサーリンク

goot はんだ付けヘルパー ST-92

"わに口クリップ”の多関節クランプを備えたST-93にくらべて、大きさも可動個所もコンパクトにした簡易版がST-92



1  開封

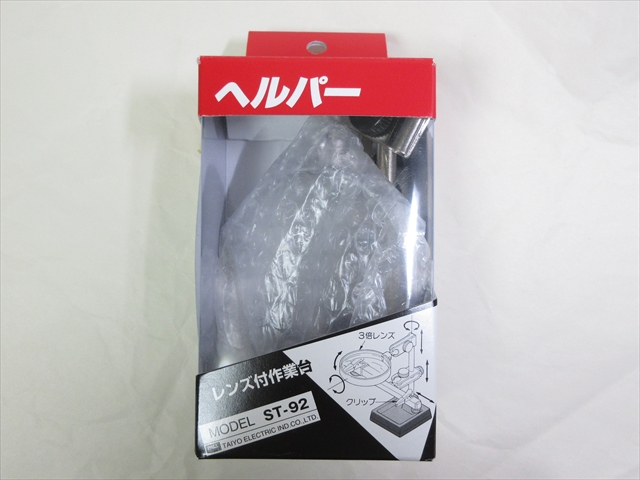

外箱は(約)横84mm、縦140mm、厚み64mm。

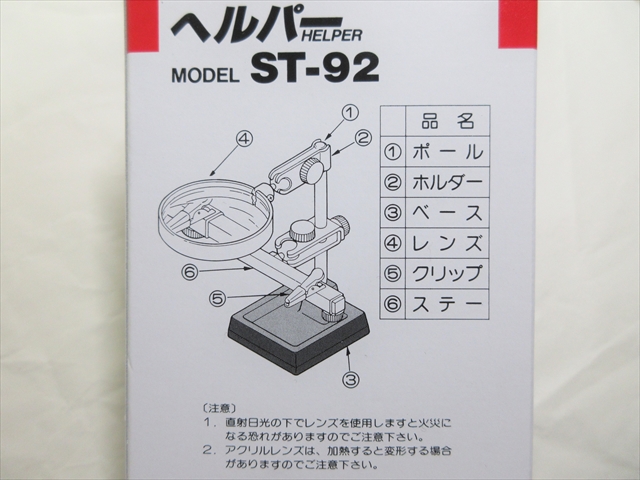

組み立て図は箱の裏面。

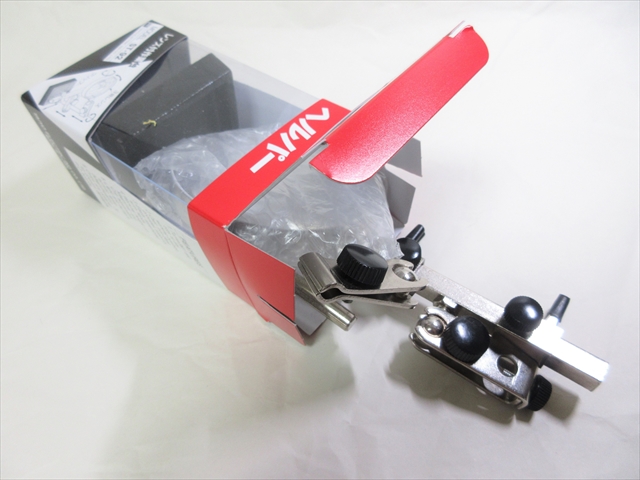

もう少し余裕のある箱にすればいいのに、と思うほど(特にレンズが)ぎゅうぎゅう詰めに押し込まれている。

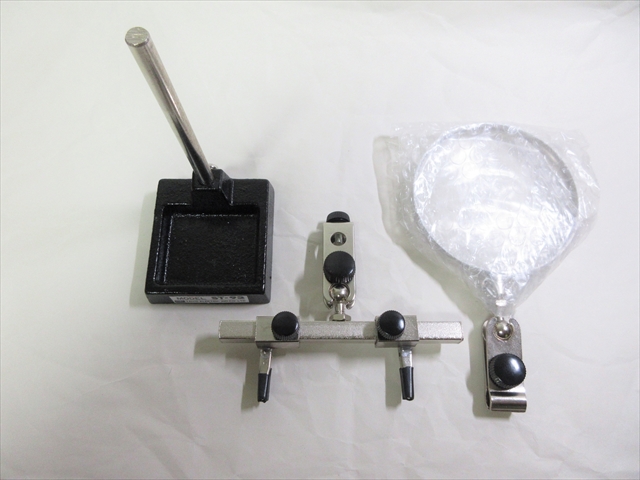

内容はシンプルで、台座と支柱とクリップ付きアームとレンズのみ。



2  パーツの外観

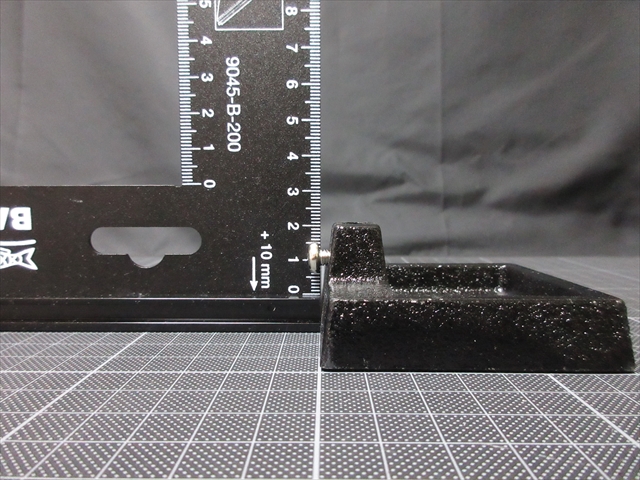

1.台座

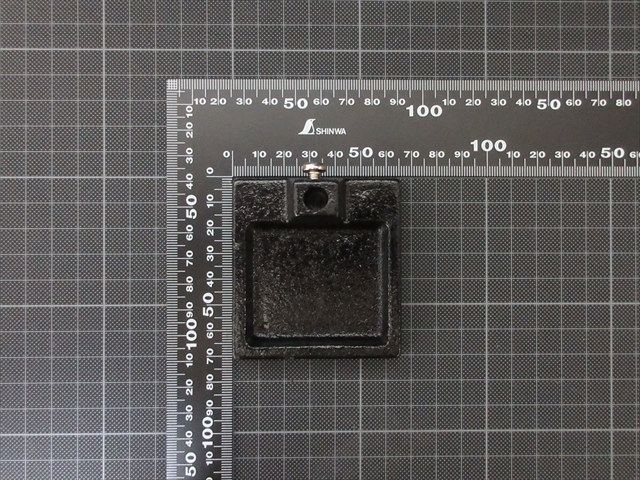

台座の大きさは(約)幅65×縦69mm。



2.支柱とアーム

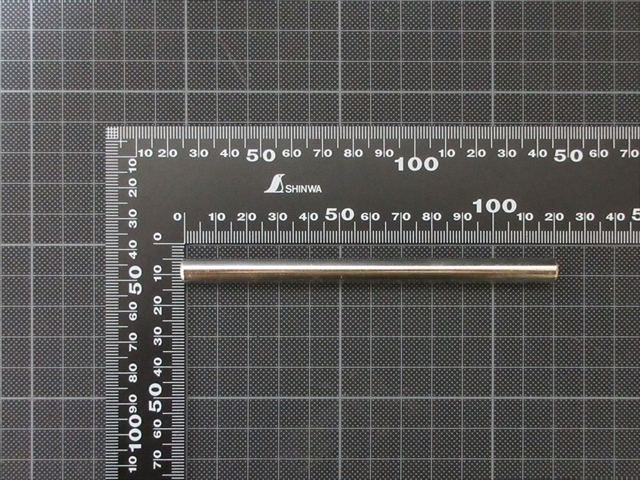

丸い支柱は1本のみ。長さは約118mm。

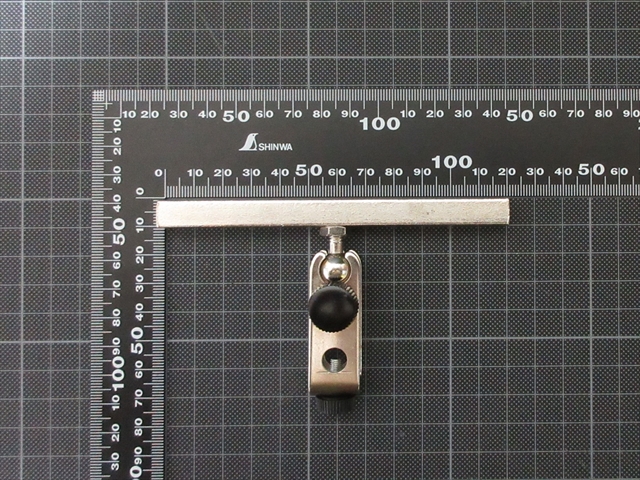

四角アームの長さは約120mm。

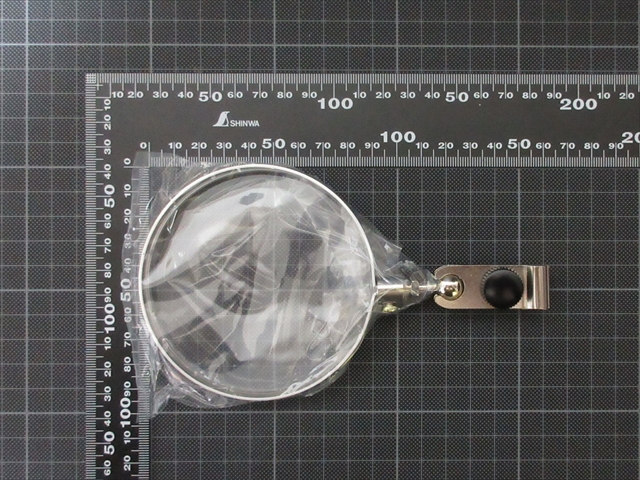

3.レンズ組品

レンズとクランプ。

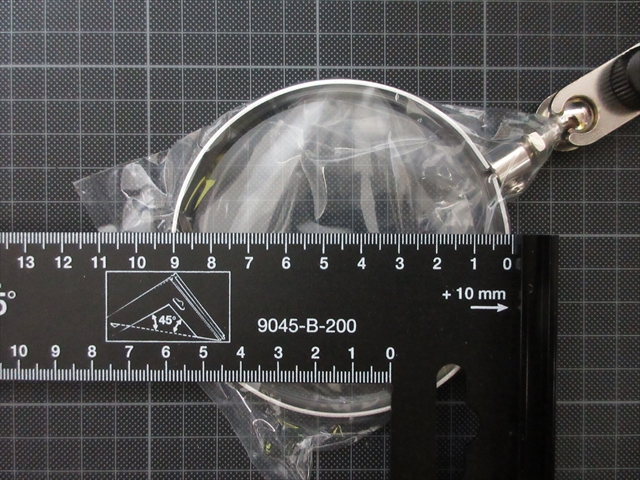

レンズの直径は約90mm。



このレンズ組品はST-93と同品のようである。



4.クリップ

ST-92のクリップは▢スリーブに溶接されている。



アームとスリーブを挿しなおすことで90度ずつ角度を変えられるが、細かな向きや傾きは調節することができない構造。



わに口クリップの長さは約35mm。



3  パーツの重さ

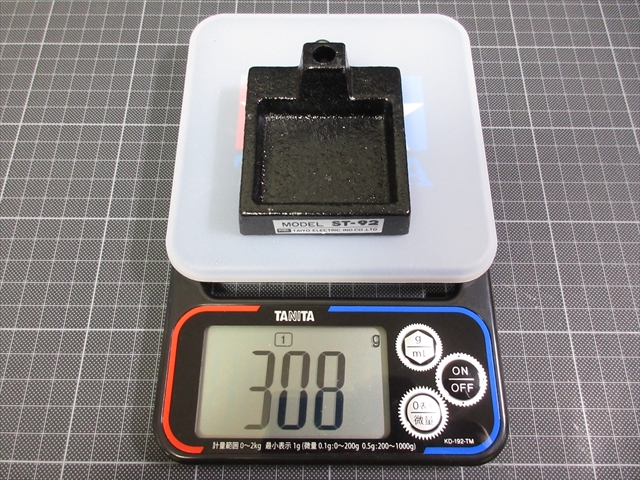

台座の重さは308g。

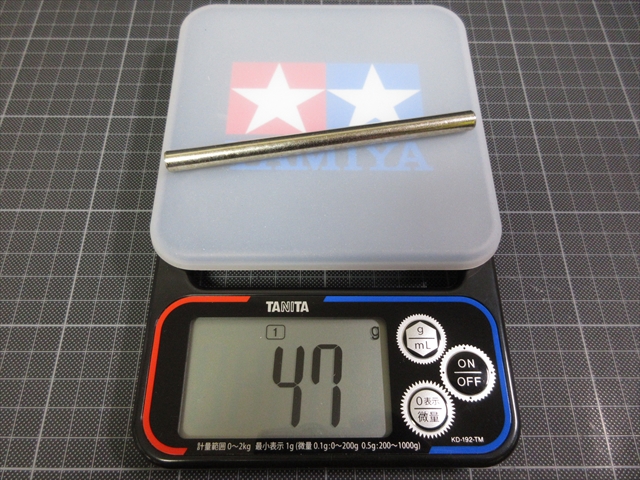

支柱の重さは47g。

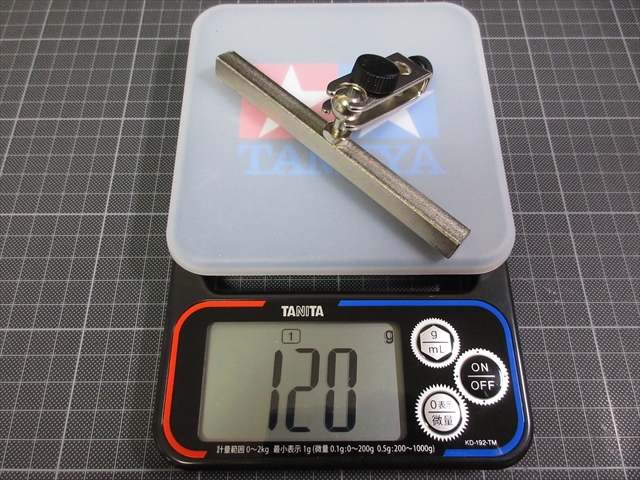

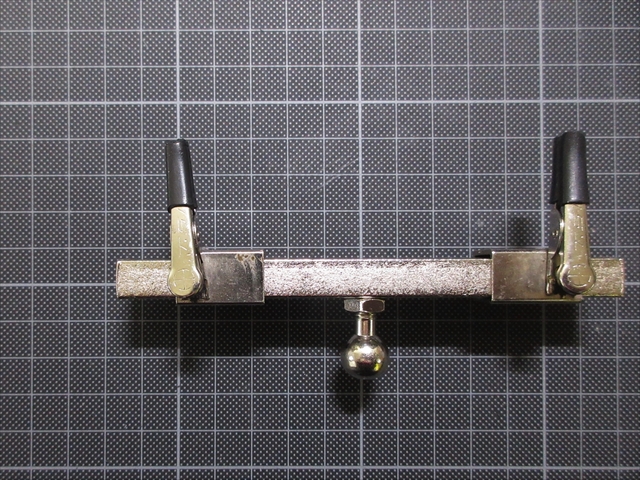

四角アームとボールジョイントの重さは120g。

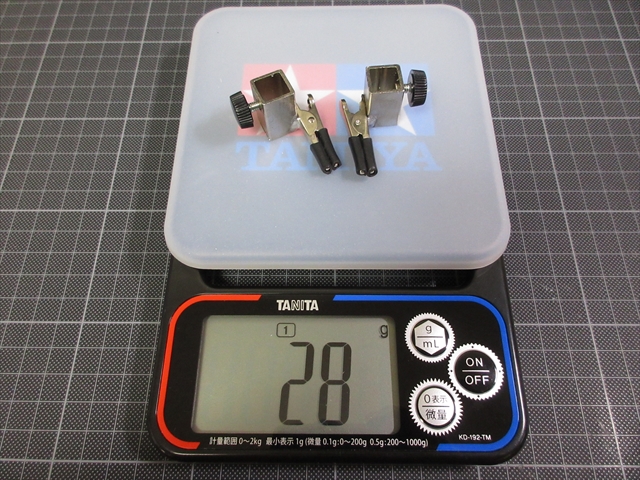

クリップ組品の重さは2個で28g。

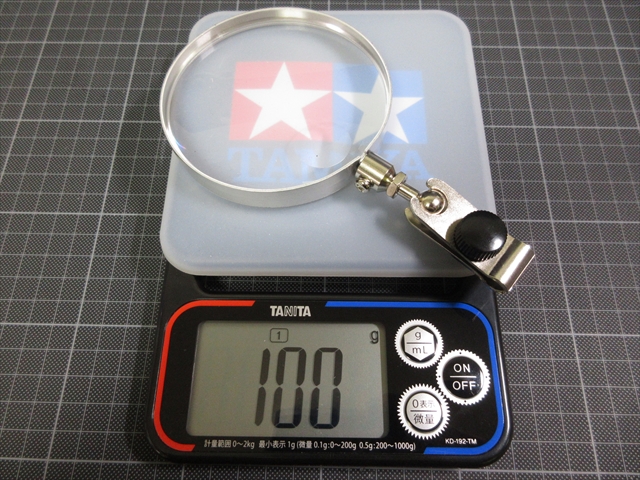

レンズ組品の重さは100g。

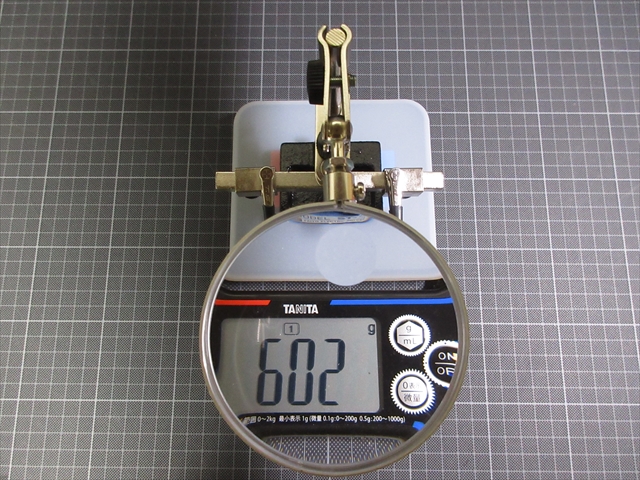

総重量は602gとなっている。

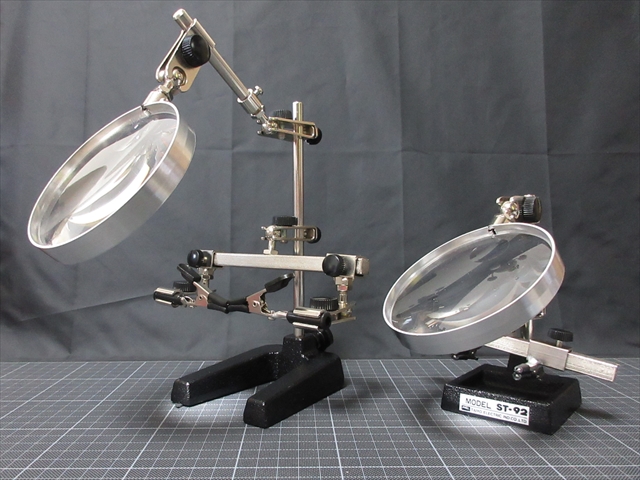

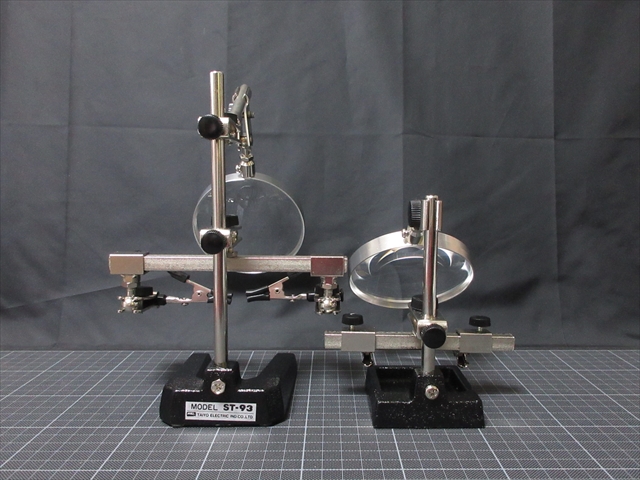

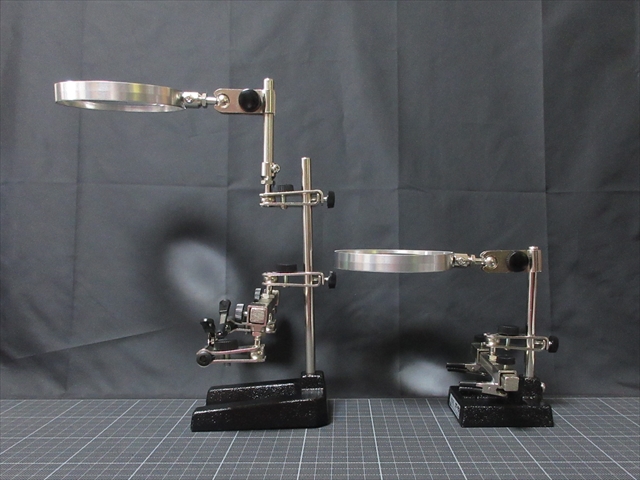

ST-92とST-93 比較

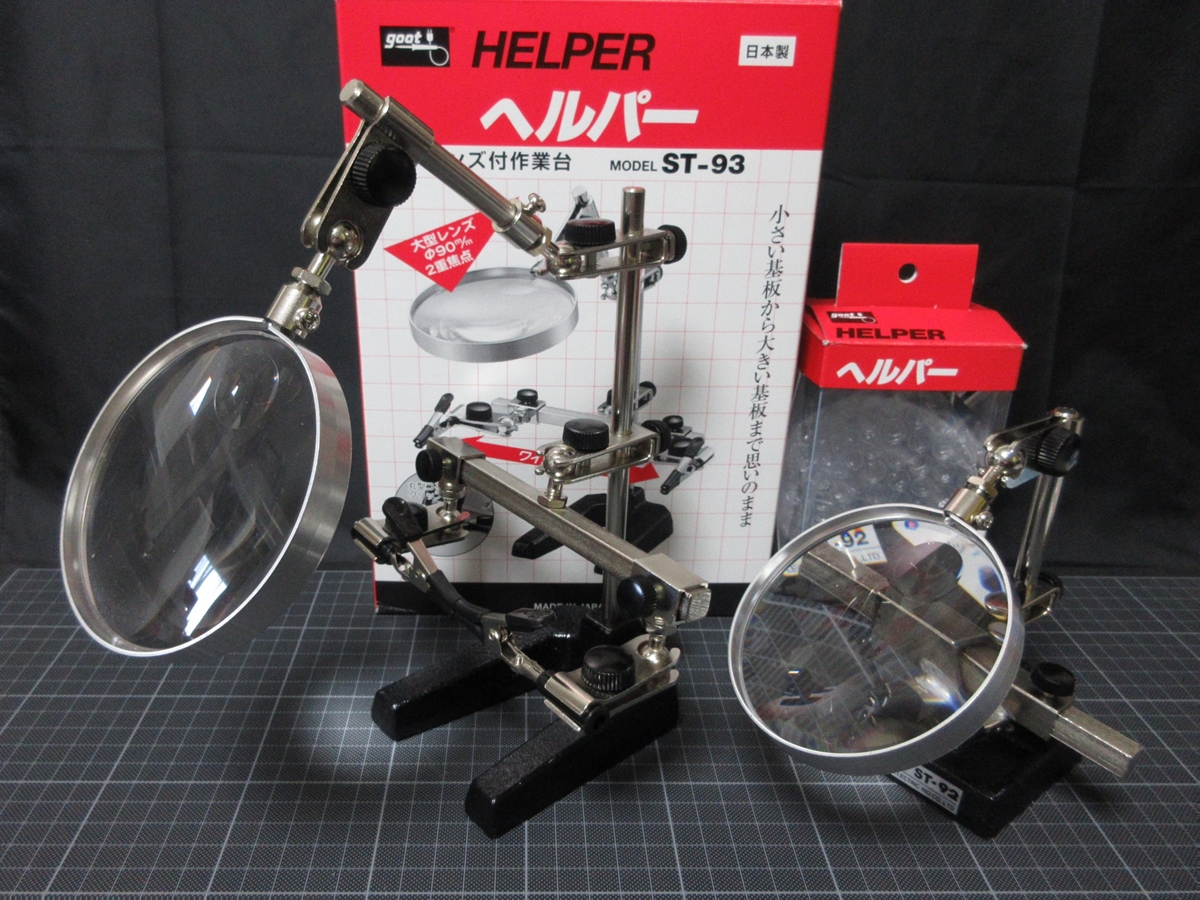

ST-92ST-92と比べてみる。



1  大きさと重さ

メインポール高はST-92が118mmでST-93が185mm。



ST-92の方が約36%低い。



四角アーム長もST-92が120mmでST-93は150mm。



ST-92が20%短くなっている。



また重量比でも992gのST-93に対してST-92は602g。



約40%軽い。



2  クリップ

ST-93と違い、ST-92のクリップは▢スリーブに溶接されている。

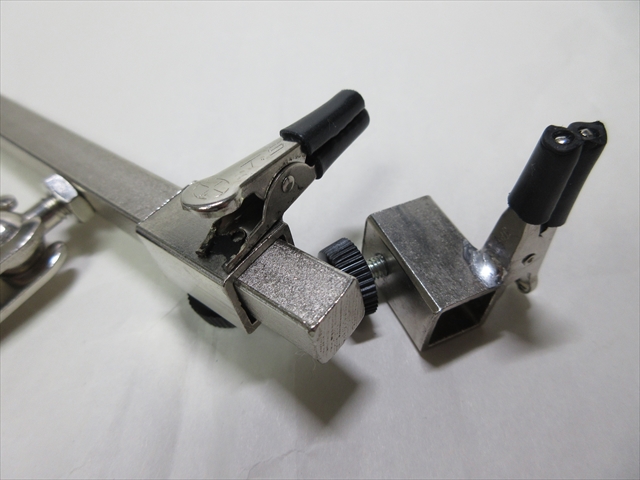

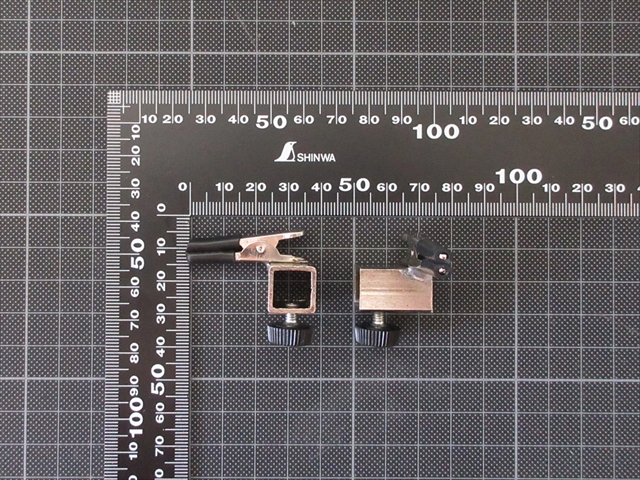

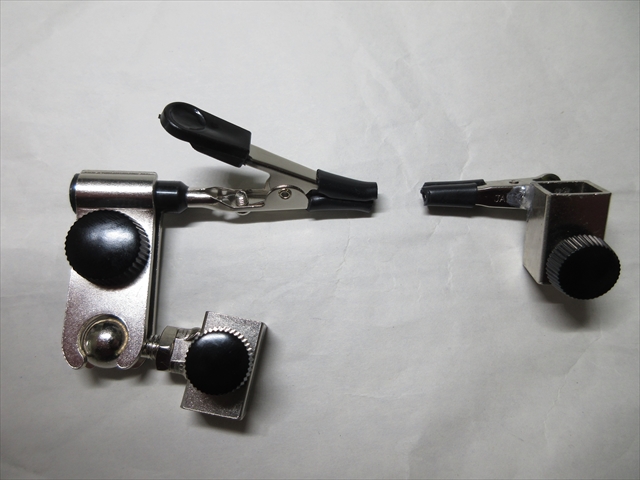

写真⇩ 左がST-93のクリップ&ボールジョイント組品、右がST-92のクリップ。



ST-92付属クリップを動かせる方向は、▢アーム上のスライドのみ。



当然ながら可動域は全然少ない。





まとめ

使用感

良いところ

なんといってもコンパクト。



前回の同gootST-93は多関節クリップ+盛りだくさんの大柄な作業台だったが、こちらST-92はその半分以下、40%くらい小型。



良くないところ

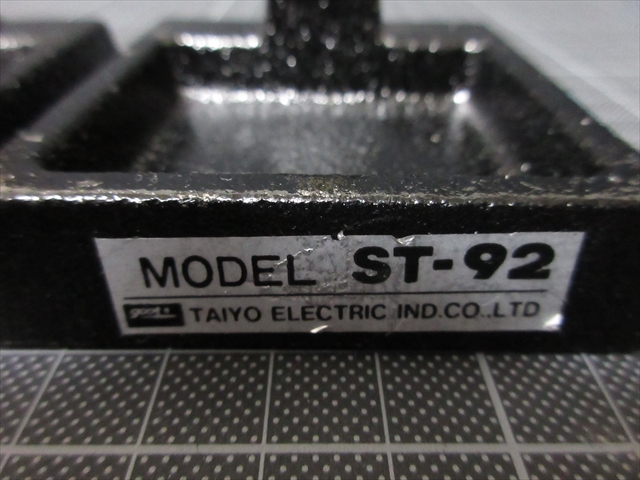

ほんとにmade in Japan?と疑いたくなるほど仕上げが雑。



性能にあまり関係は無い。

しかし、初めから歪んでいたり傷があるのは気分がよくない。

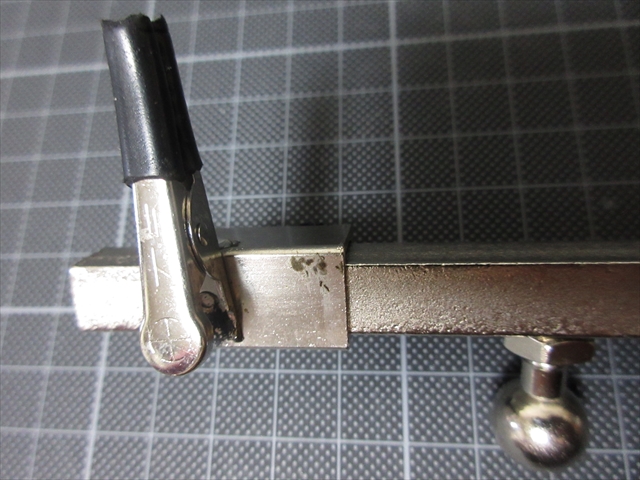

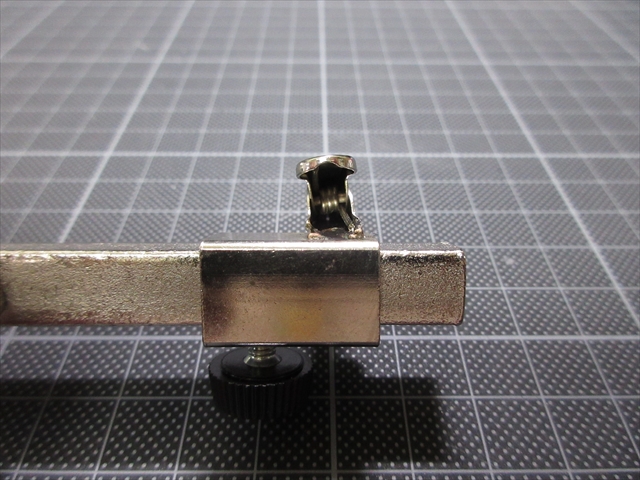

付属のクリップ。



上から見るとアームに対して90度に溶接されていない。



わに口も傾いている。



錆びも浮いているし・・・。



複数台を調べたがが、きちんと溶接されているものもある。

当たり外れがあるので店頭で良ぉく観察してからにした方がいい。



まとめ感想

ST-93ST-92両方を試してみた個人的な感想・・・

「レンズは使わない」し「高い支柱も必要ない」のが実情。



ただ場面によっては「クリップの角度は変えられた方が便利」なこともあるので、

ST-92の台座にST-93のボールジョイント付きクリップ というスタイルが一番使いやすいかも知れない。



しかしそのために大小2種類の"はんだヘルパー"を揃えるのも勿体ない。



自由に組み合わせできるように、台座とアームとクリップを別々に”オプション化”してくれたら嬉しいんだけど。



現状品でどちらか1台を選ぶのなら・・・

迷うところだけど ST-92?









その後

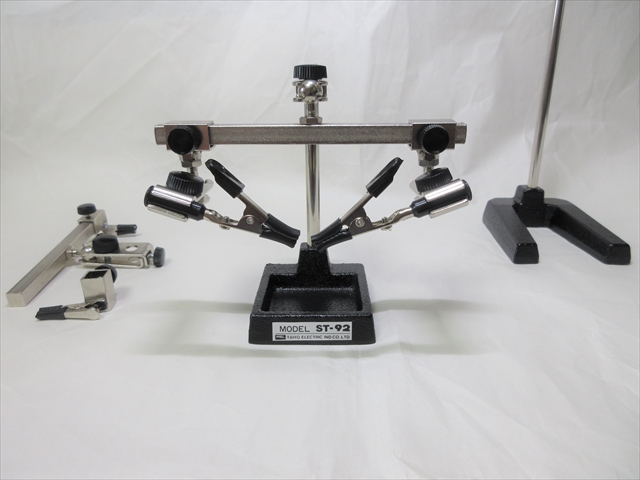

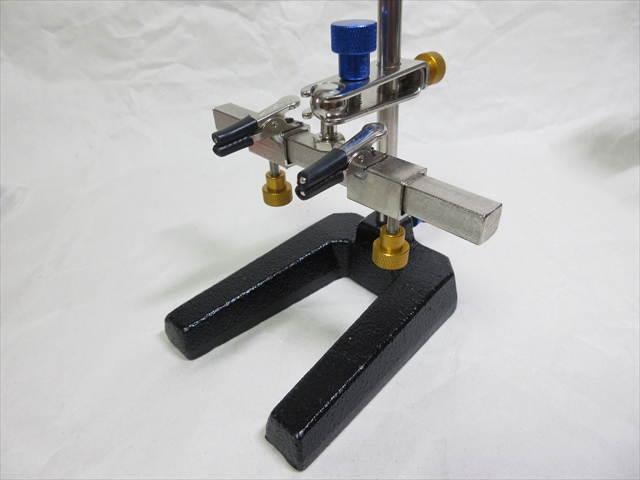

いろいろ悩みながら実際にはんだ作業してみて、最終形は” ST-92.5 “になった。



(93+92)÷2

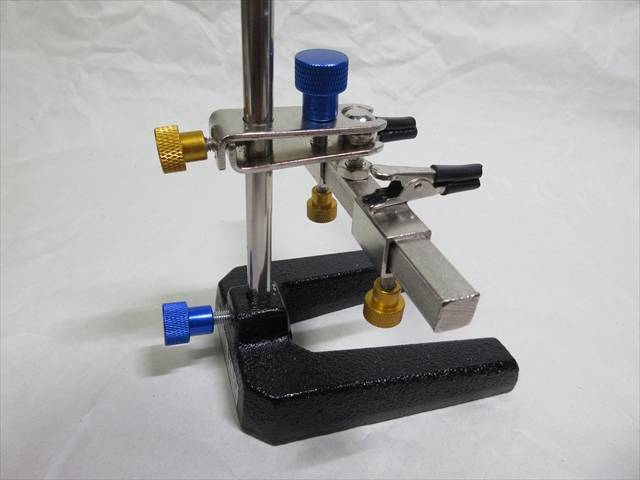

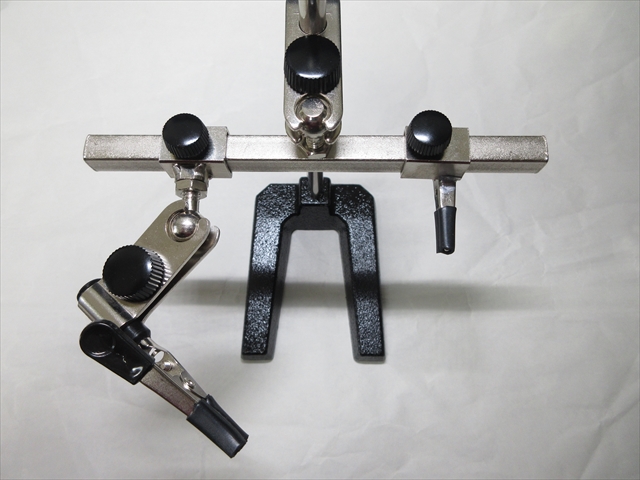

ST-93ST-92で(個人的な)イイとこ取りをしてみたのがこちら。



ベース・・・大きめのST-93から。

メインポール・・・短めのST-92から。

四角アーム・・・長めのST-93から。

クリップ・・・シンプルなST-92から。





固定ネジは、付属品のプラ製ローレットからアルミ製に交換している。

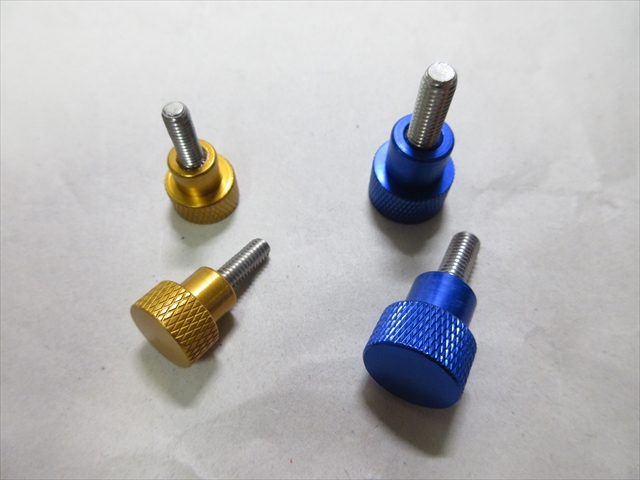

使用したアルミ製ローレットボルトはこの2種類。

青色がM5、金色がM4。

国内で入手しにくいときは ➡ AliExpress



ボルト長の調整

既製品のローレットボルトをそのまま使用しても良いのだが、ネジ長が長すぎてカッコ悪い部位があるので、適当なネジ長さにカットしている。

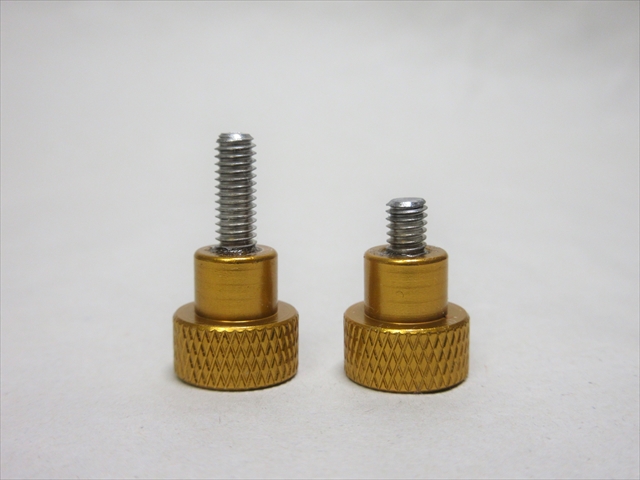

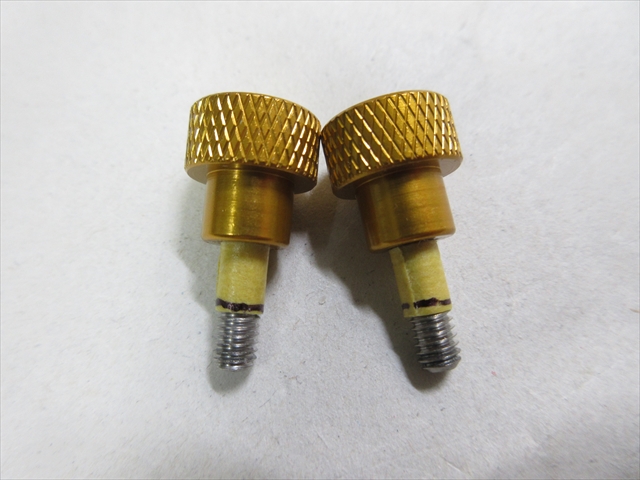

四角アームのスリーブを固定するローレットM4ボルト。



首下ネジ長を5mm程にカット。(下写真の右)



色はともかくカタチ的にはまとまったかなと自負。



おわり。
