【道具 #28】 クランプ式 “はんだ付け作業台 goot ST-85” 使い方│レビュー

道具

はんだ付け補助アクションST-85クランプ式



ステイホームでできるコトを探りつつ始めた DIY趣味工作室

興味の趣くままに揃えた道具や工具などを紹介。



第二十八回も“はんだ作業”をサポートする補助器具『マルチクランプ』



前回の従来型“わに口クリップ”はんだ付け作業台ST-92とはタイプの違う1台。



Ⓒgoot





スポンサーリンク

goot マルチクランプ ST-85

goot(太洋電機産業)製のクランプ台 ST-85

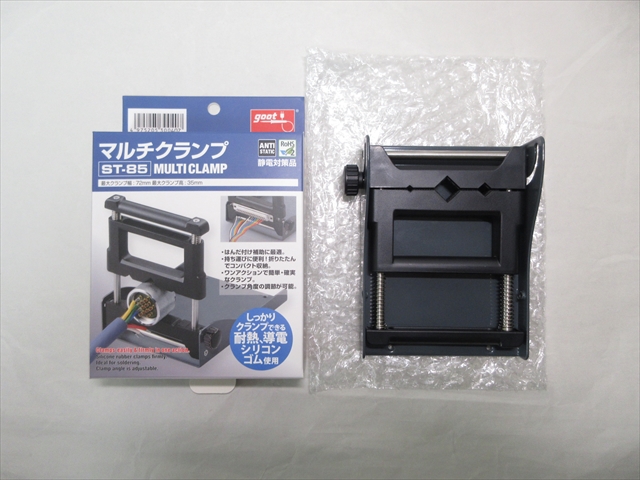

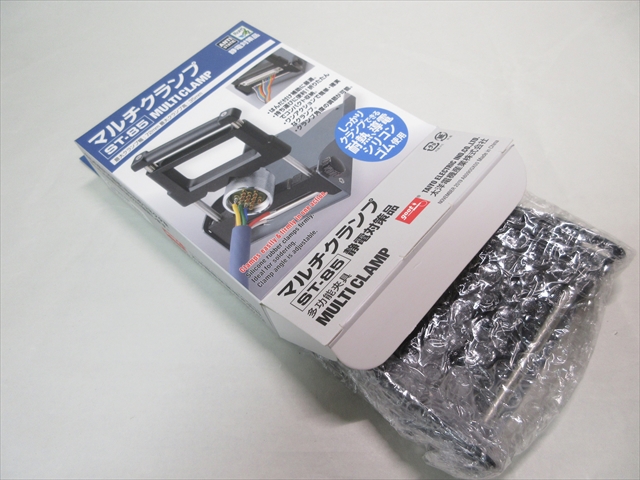

1  開封

外箱の大きさは、(約)幅121×縦175×厚41mm。

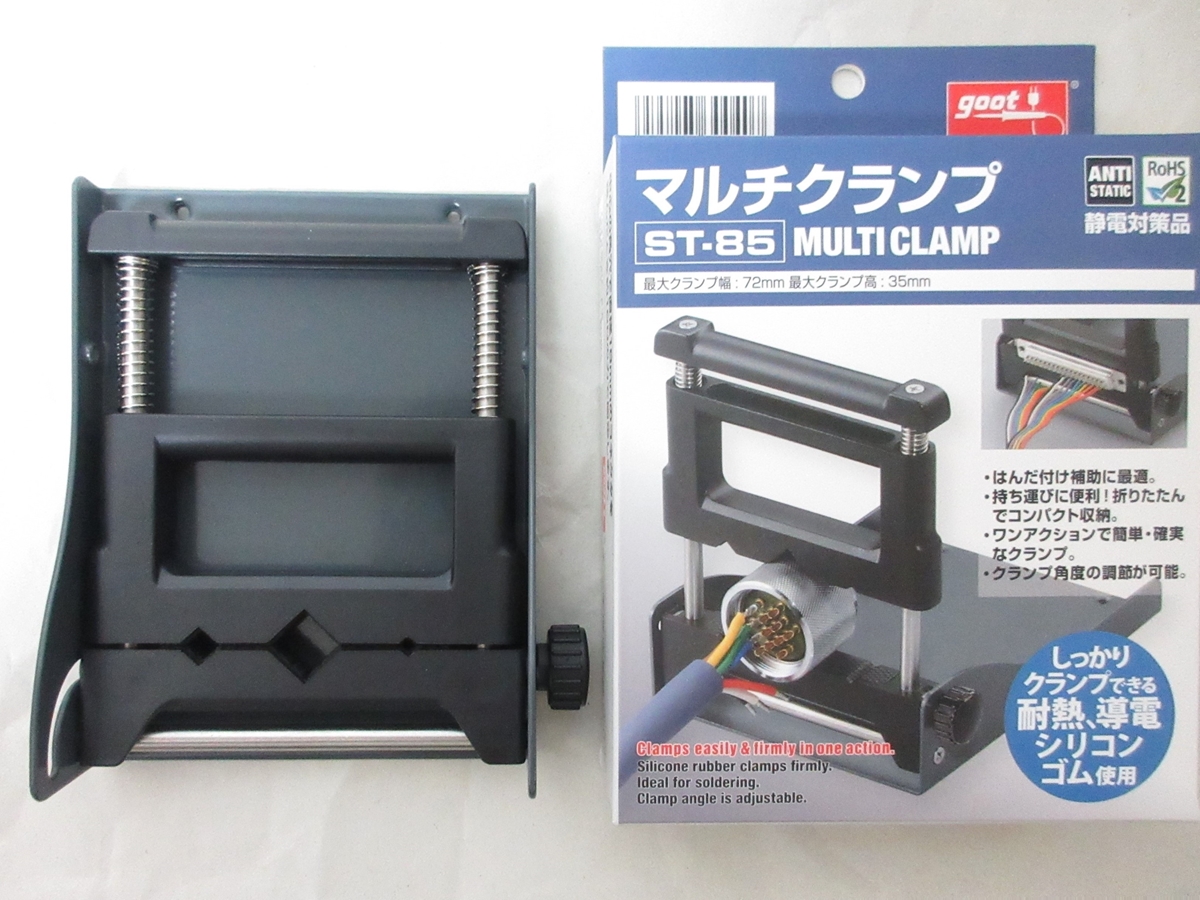

中身は本体のみ。



同封の取扱説明書はなく、外箱の裏に日本語、英語、中国語での簡略説明のみ。



2  外観

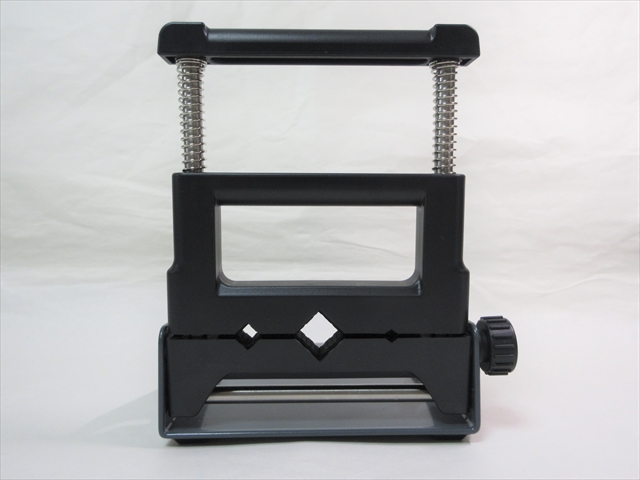

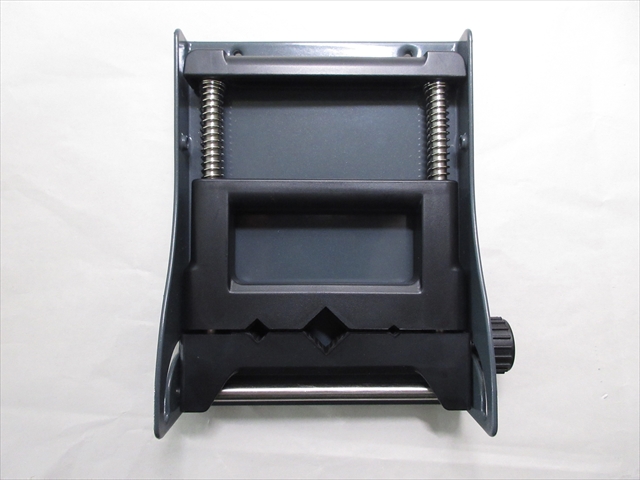

まず上面。

全体がダークグレー&ブラックでまとまっている。



台座部分は金属、クランプ部分は樹脂ポリカーボネイト。



クランプ面にはシリコンゴムが貼ってある。

丸い部材の保持のために、四角い穴が3つ開いている。

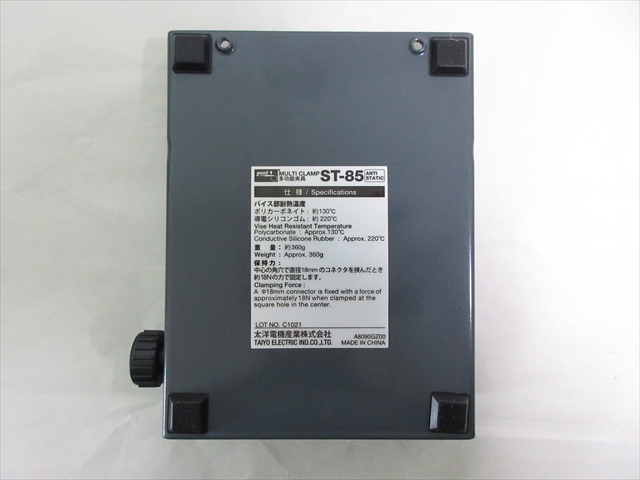

裏面には滑り止めゴム足。

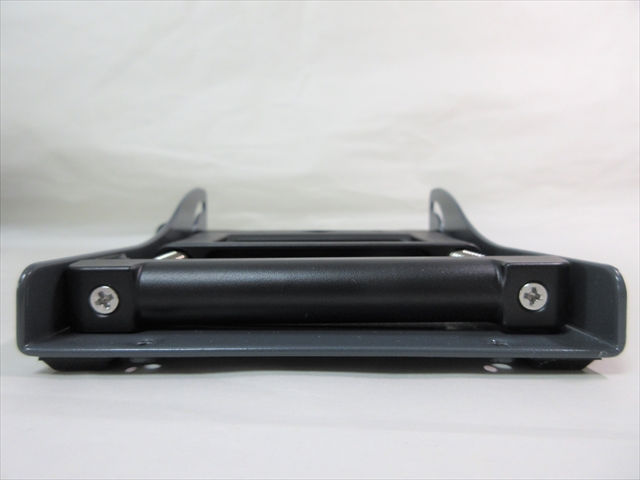

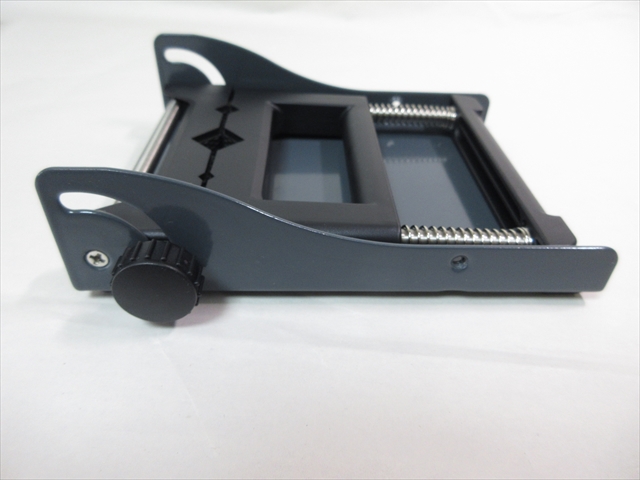

折りたたんである状態はコンパクト。

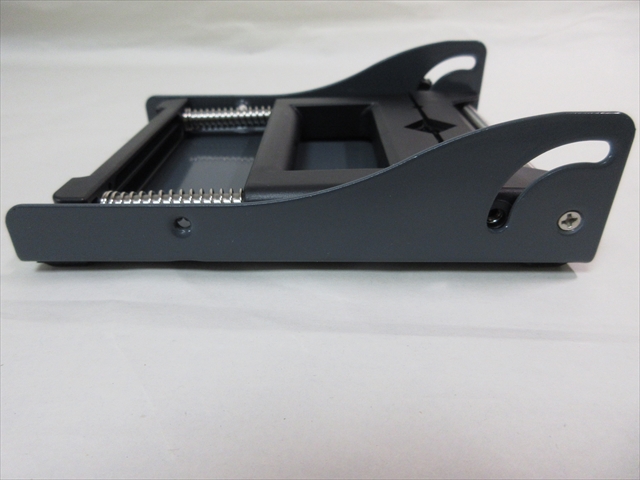

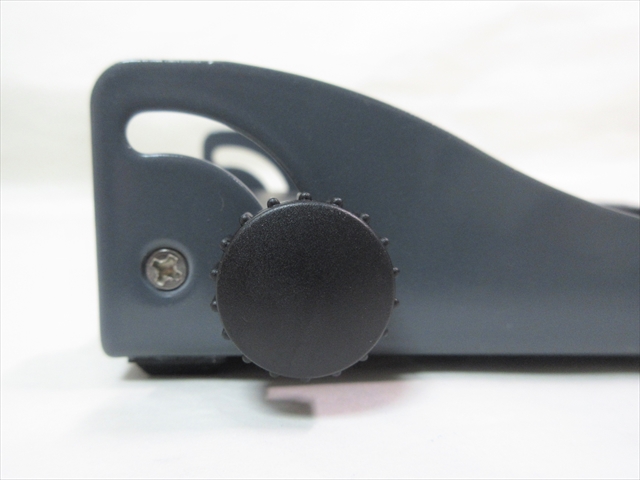

側面にクランプの角度を固定するノブ付きボルトがある。



3  サイズ

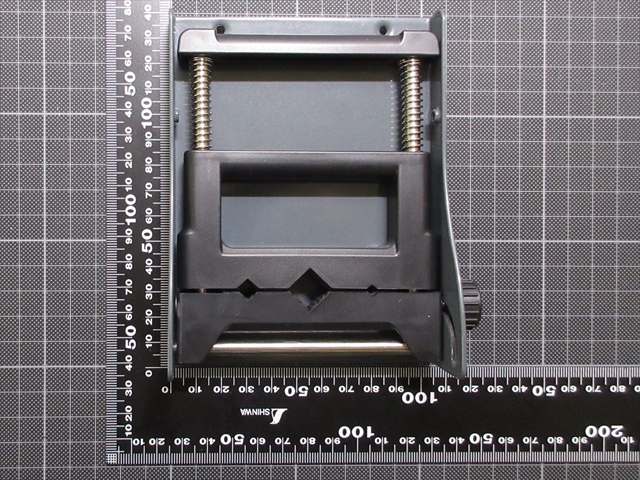

底面の大きさは約135×104mm(つまみ含まず)。

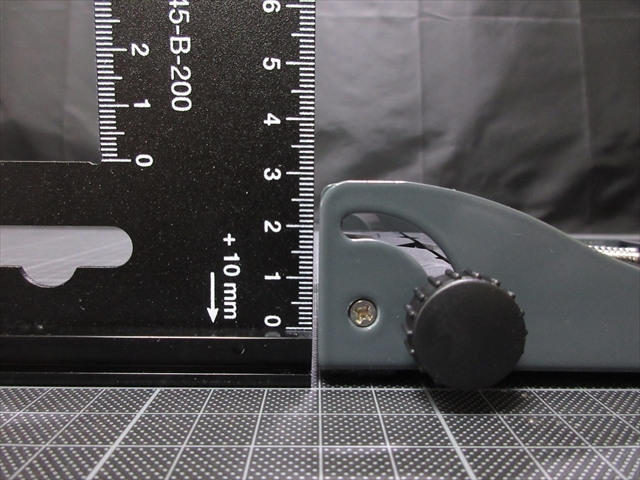

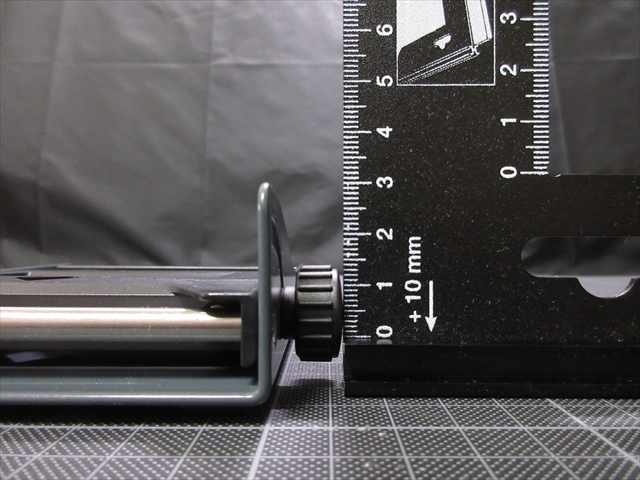

折りたたみ時の高さは約39mm。

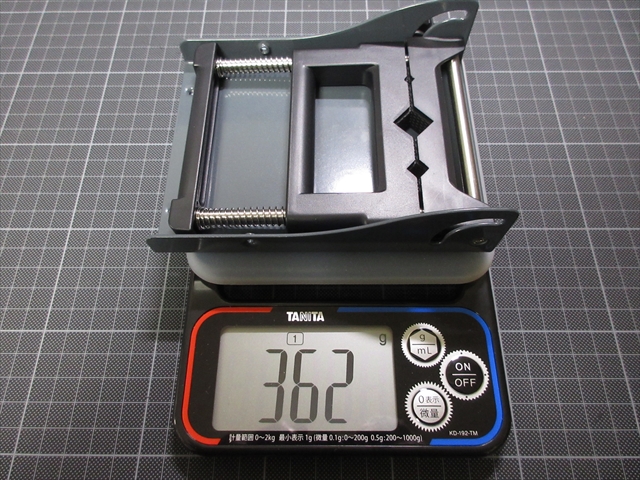

重さは362g。

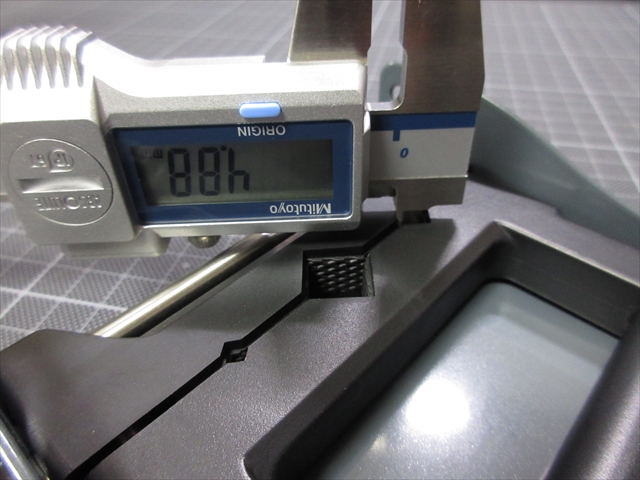

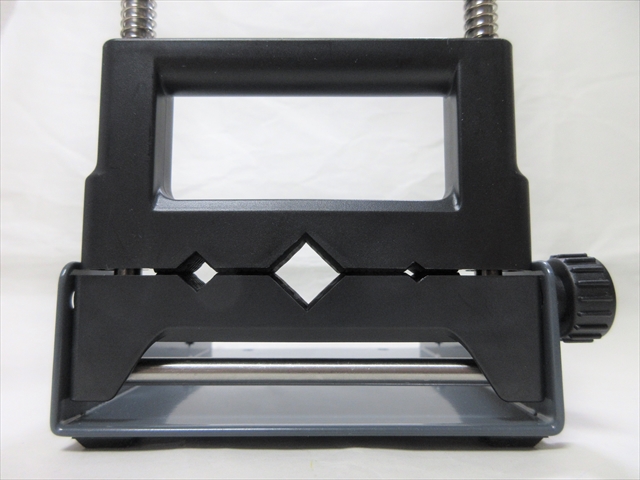

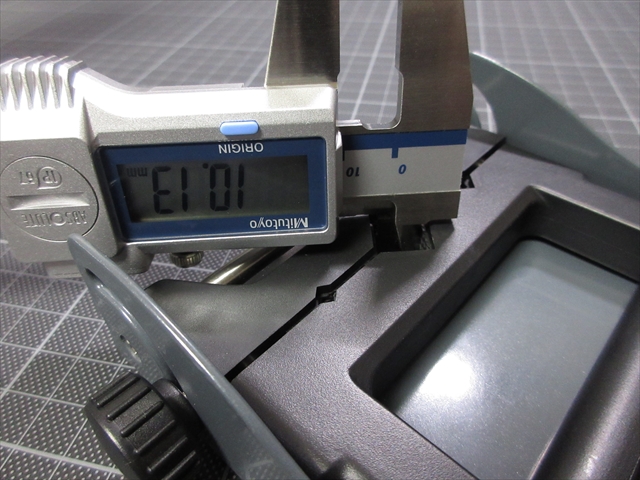

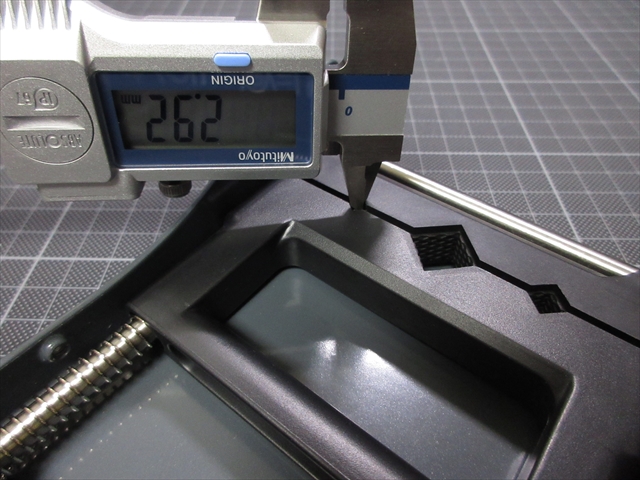

クランプ面にある3つの四角い穴。

大きさは約4.9mm角、10.0mm角、2.9mm角。



4  機能

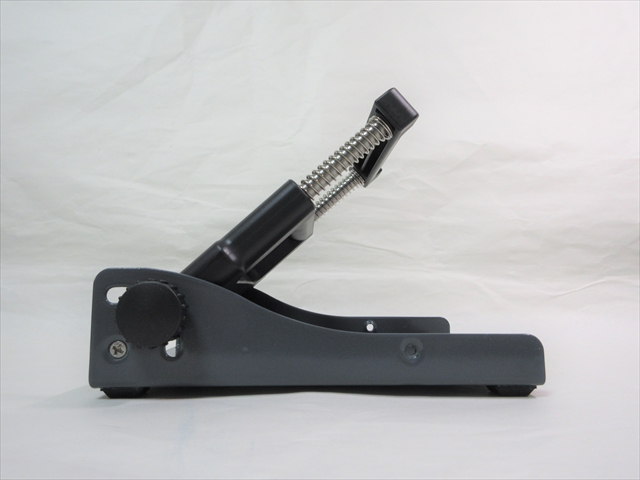

側面にあるノブ付き固定ボルトを緩めて、クランプ部分を起こす。

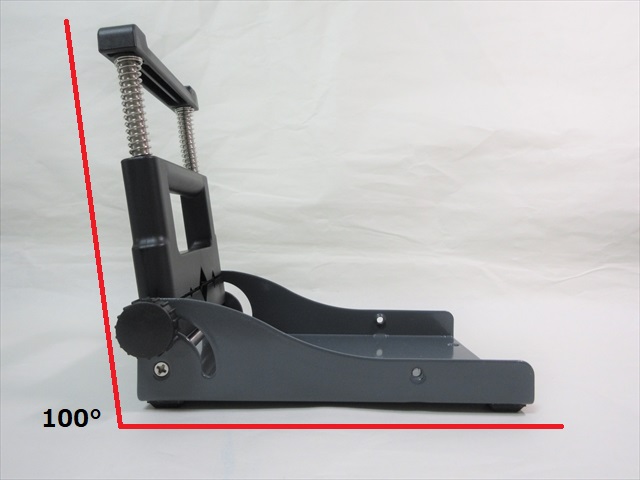

最大で約100度までクランプを立たせることができる。



もちろん任意の角度での固定も可能。

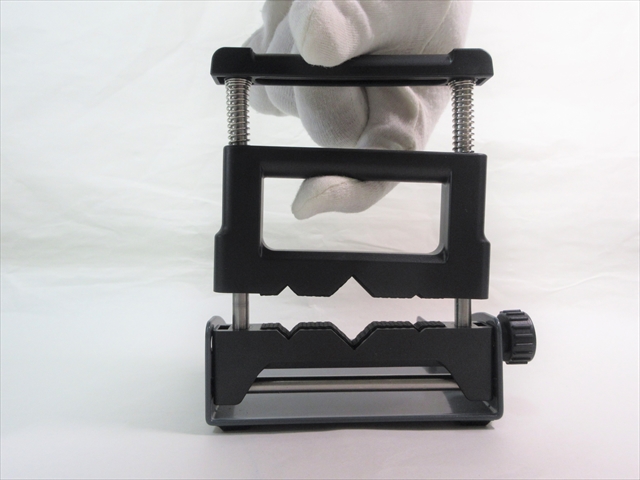

クランプを開く時は、握力を鍛える“ハンドグリップ”の要領で。

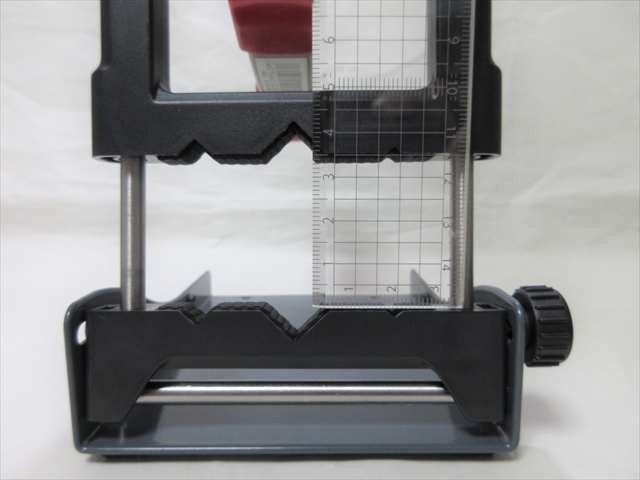

最大クランプ幅は約34mm。



シリコンゴムに若干の弾力があるので、ぎりぎり35mmいけるかも。



5  使用例

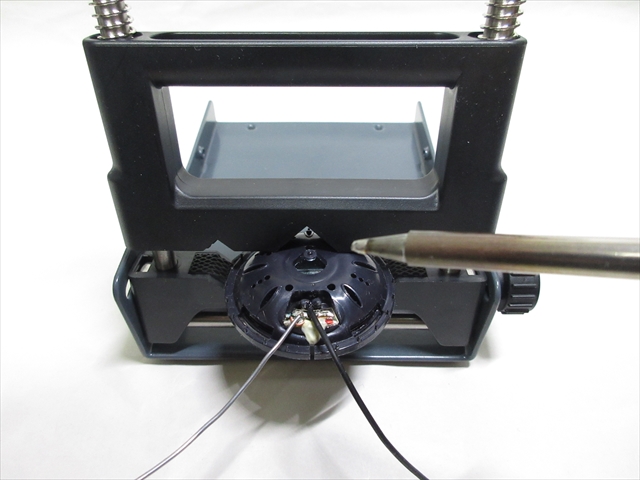

KOSSヘッドホンKSC75ドライバの例。



開口が大きいので少々特殊な形のパーツでもはさむことがきる。

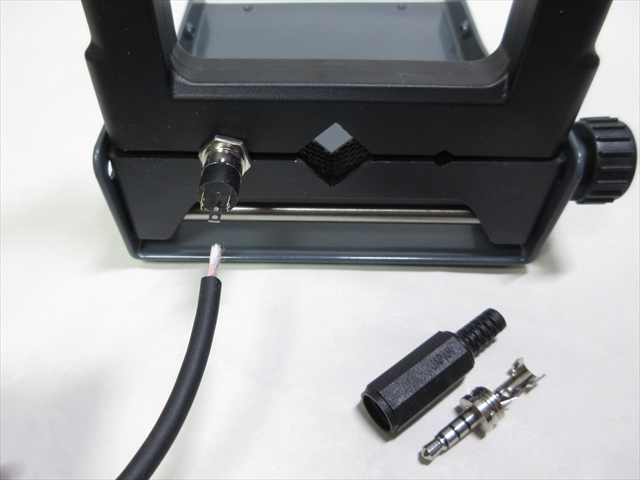

プラグやジャックなどの丸いパーツも、クランプの四角穴を利用して固定できる。



6  改良

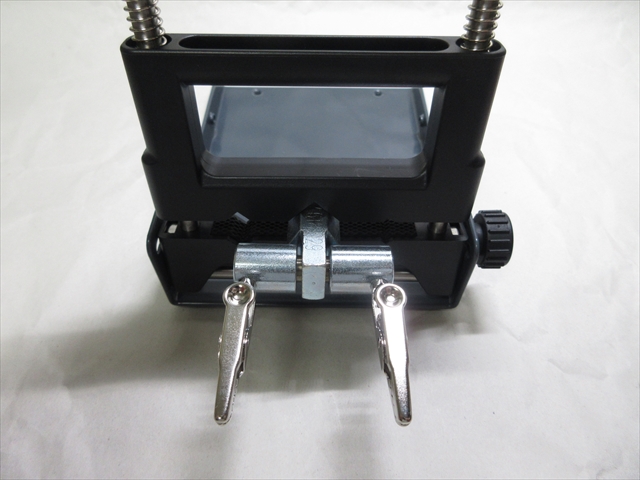

というほど大げさではないが、ST-85が苦手な小物をつまむ便利グッズを追加。

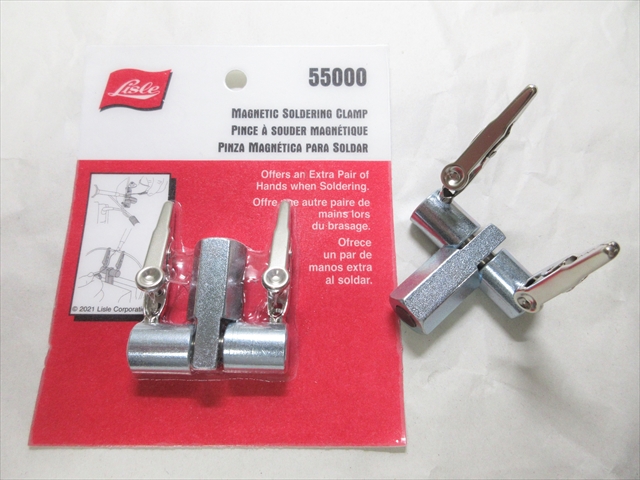

Lisle社製のマグネットクリップ。



2つのわに口クリップは磁石で吸着していて角度を変えられる。

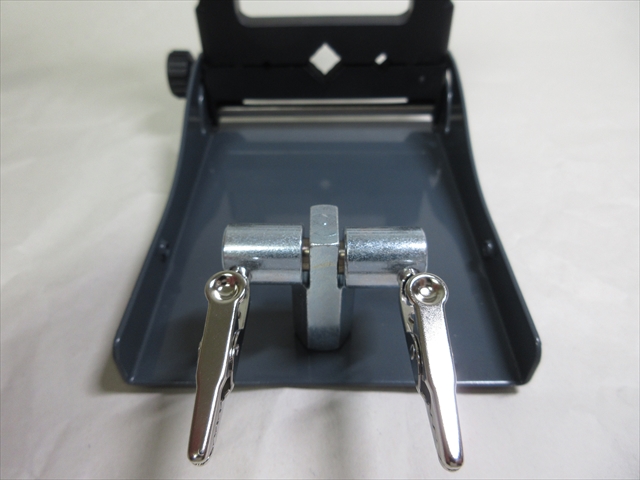

クランプしたり台座に磁石で立たせたりできるのでST-85をさらに便利にできる。









まとめ

使用感

端子に予備はんだ盛りするようなシンプル作業ならST-85は使いやすい。

何といっても1アクションでパーツを挟んで固定できる。



コネクタのような小パーツから70mm幅まで保持できる。

結構おおきなモノもつかめるのは◎。



ただ、やリード線とリード線を一直線に突き合わせる様な固定には不向き。

要するに作業内容次第でもある。



まとめ感想

しかし、何でもカンタンに挟めちゃう、というのはすごく便利。

通常のワニ口はんだ台と共に、1台あっても良いクランプ工具だと思う。



参考過去記事は ➡ こちら
