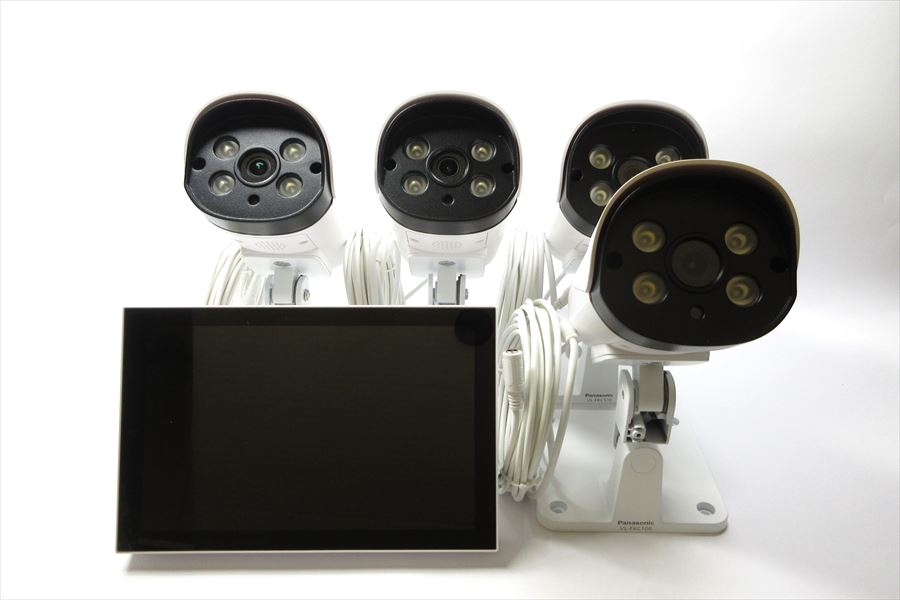

Security Camera『Panasonic VL-CV100K モニターセット』モニター親機の設置例
“Panasonic VL-CV100K”基本編 のつづき。

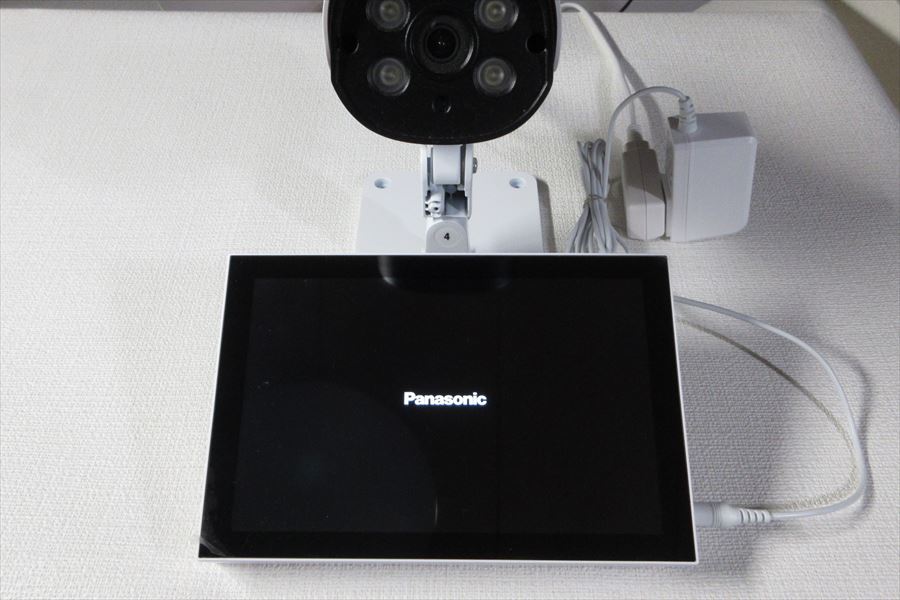

前回は箱出しから基本の設定～増設カメラの追加設定までを行った。
今回はDIY設置工事のパート1『モニター親機の取り付け』をする。
モニター DIY設置
1 取付位置
１．条件
モニタ親機を設置する場所についての条件。
- 有線LANケーブルを配線できること
- 電波干渉が少ないこと
- 画面操作がしやすい位置にあること
- 100Vコンセント電源が必要なこと …など
２．優先事項
優先事項の１つめ、「ホームゲートウェイ／ルーターとの位置関係」を考慮。
スマホアプリでカメラ映像を得たい場合、モニタ親機をインターネットに繋がなければならない。
それも有線LANのみの対応なのでLANケーブル配線を伴う。
しかしLANケーブルや電源コードがゾロゾロと壁や床を這いまわっていては見苦しい。
なので目立たない配線ができる場所、ルーターに近い場所を探すことになる。
優先事項の２つめ、電波障害に注意。
Wi-Fi（2.4GHz）でカメラと接続するため、設置場所や距離で電波状況が変わる。

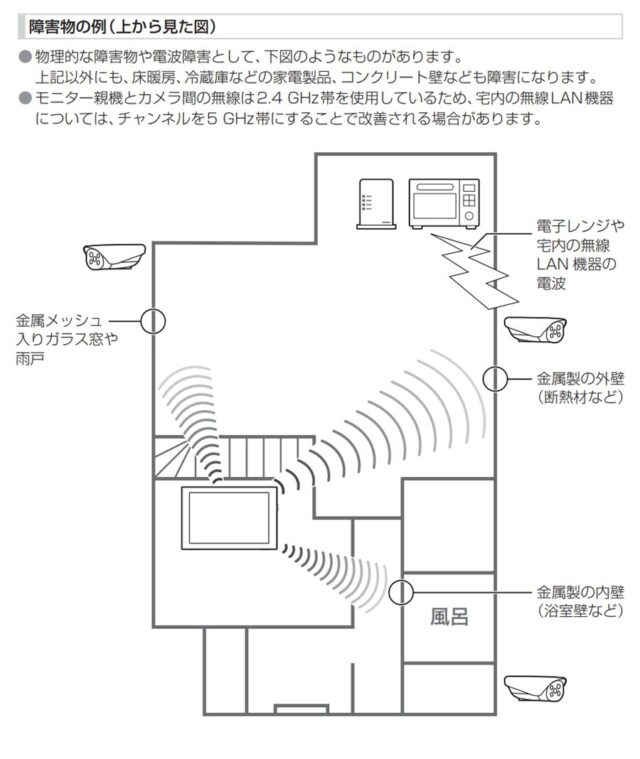

電波障害については取説にも注意書きがある。
©Panasonic
こればかりは配置してみないと判らないので、実際にその場所にカメラを仮置きしてテストするしかない。
もしも電波環境が悪い場合は中継器も検討しなければならないが、機器費用も電気代も上乗せになるので、できれば避けたいところ。
2 取付工事
改めて取説を確認。
©Panasonic
１．準備
１）位置決め
最初の問題は配線ルート。
ルータから親機までのLANケーブルをどう取り回すか。
この答えによって設置する場所が大きく変わる。
後から設置なので家の壁には埋込ボックスなどの用意がない。
しかし、床や壁を這うようなゾロゾロ配線やは論外だし、できれば配線モールも避けたい。
見えない場所と言えば理想は壁の中。
配線ルートがかなり制限される中で思いついたのが“ドアホン（インターホン）親機”。
その壁裏には必ず埋込配線があるはずで、同じ空間（経路）が利用できるかもしれない。

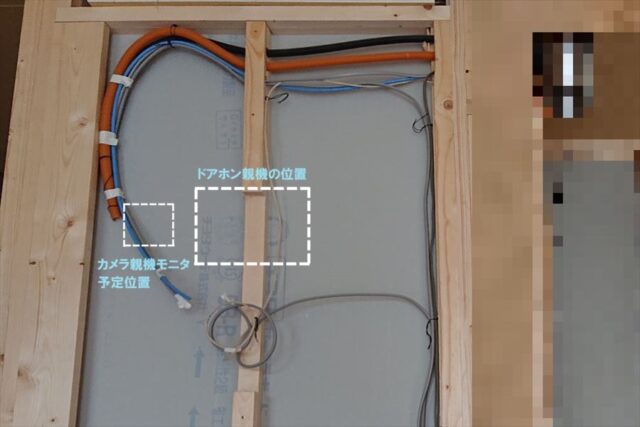

そこで古い写真を引っ張り出し、壁の裏を調べてみた。
“ドアホン（インターホン）親機”のまわりには思った通り空間があった。

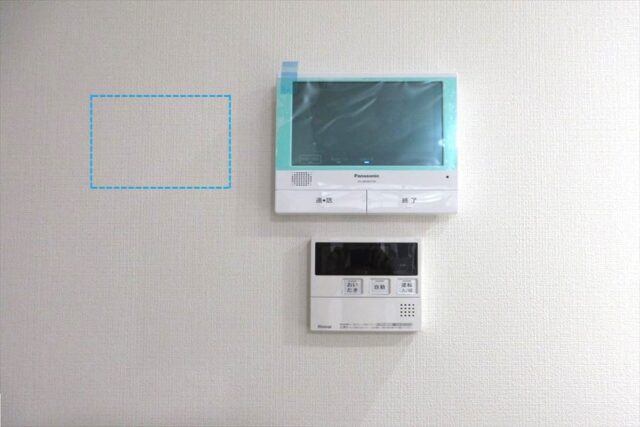

その左隣に今回のモニタ親機を並べて設置できそうなことも確認。
２）モニターの取付部

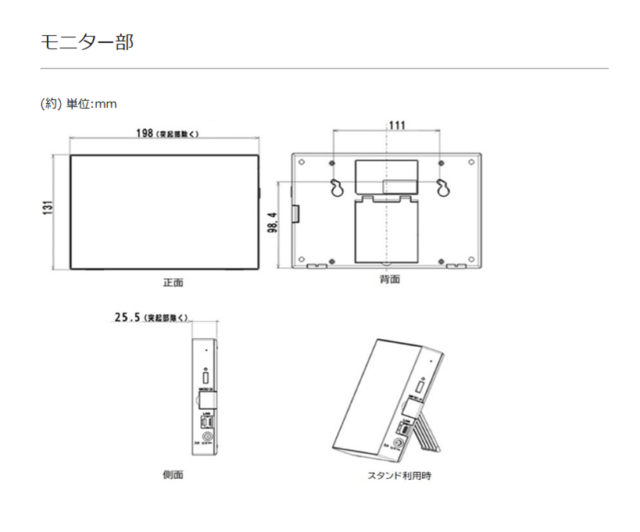

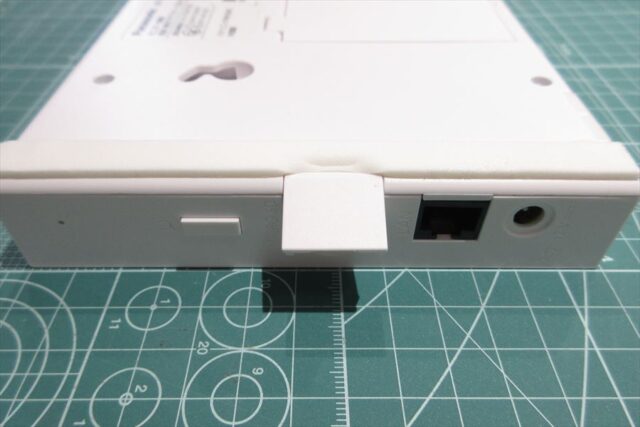

モニタ親機は、右側面に電源やLANのポートが集中しているが、背面には配線が無い。

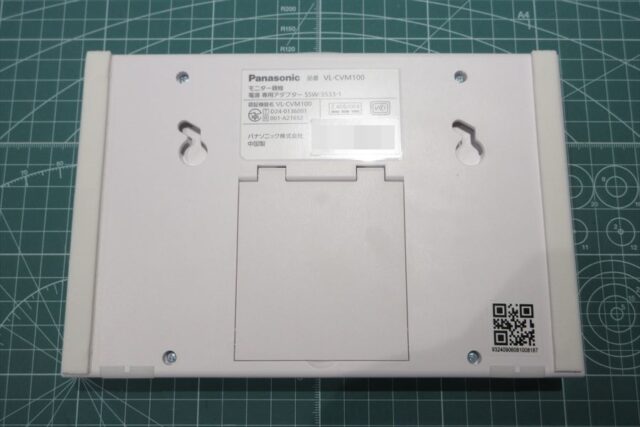

つまりモニタ親機の取付は、背面にある“固定用ひっかけ穴”を使って壁に固定すればよいだけ。
（背面には卓上用の立掛けスタンドもあるが使わない）
©Panasonic

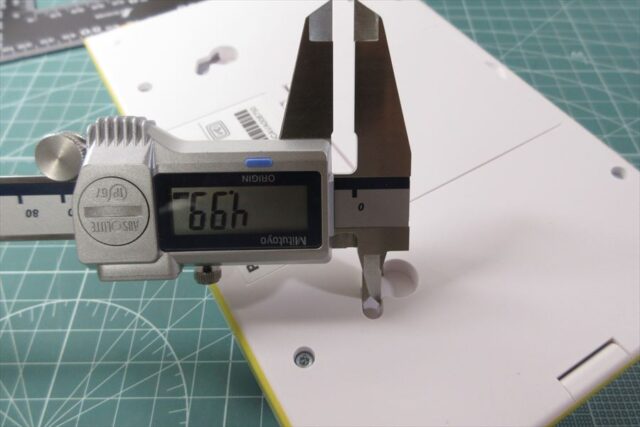

穴の直径は約5.0mm。
なので径4.0～4.5mmあたりのビスが使用できそうである。
３）壁の取付下地
配線ルートの次は、壁への固定問題。
壁裏の写真を見ても、ちょうどいいところに木組（下地材）は入っていない。
下地材が入っていない石膏ボードに直接ネジを締めるのはNG。
すぐ孔が崩れて緩んでしまうため。

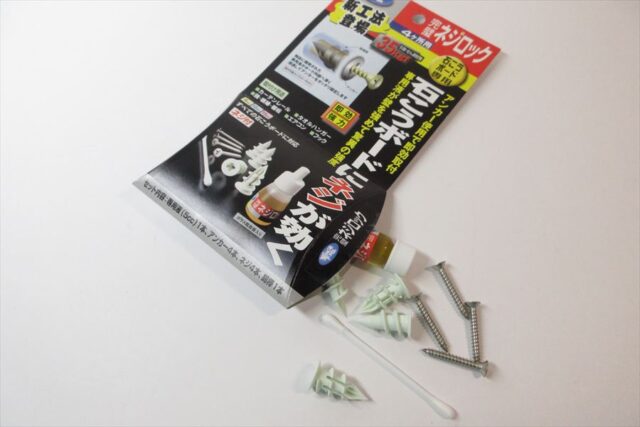

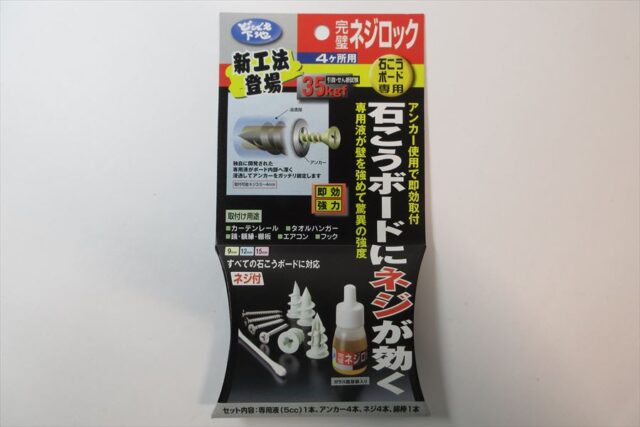

どうしようか悩んでいたところ、Amazonで“石こうボード専用ネジロック”なる製品を見つけた。
ボードに開けた孔を補強できる薬液が入っていて、孔まわりを固めた後にプラ製の石膏ボード用アンカーをねじ込む、という製品。

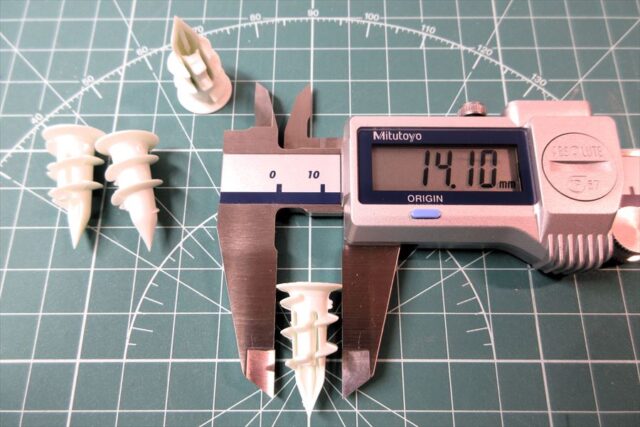

これが主体となる樹脂製のボードアンカー。
アンカーのツバ部分は径14mm。
ねじ込む部分は最大12mm。

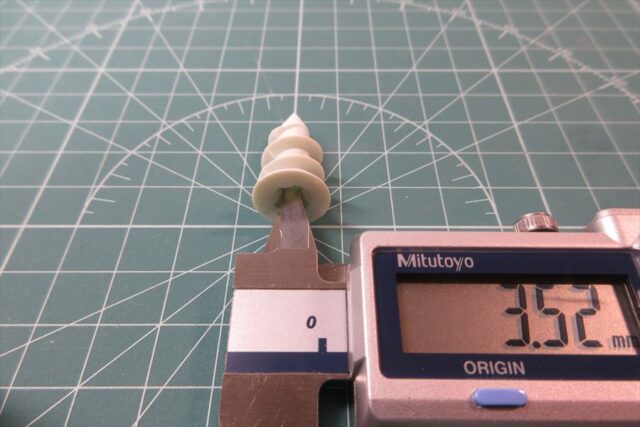

木ネジを締めこむ部分の内径は3.5mm。

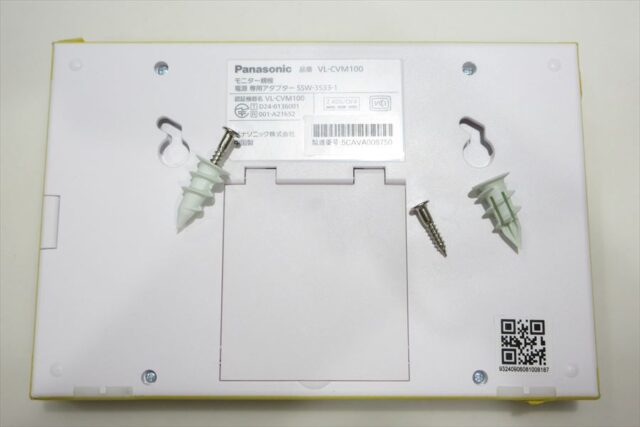

親機の取付穴とボードアンカーの内径を踏まえて、径3.8mmの木ネジを用意した。
付属していた“全ネジ”は使わない。
理由は、ネジ山でモニタ取付穴を傷つけたくないから。
２．ボードアンカー工事
①孔あけ位置をマーキングする。

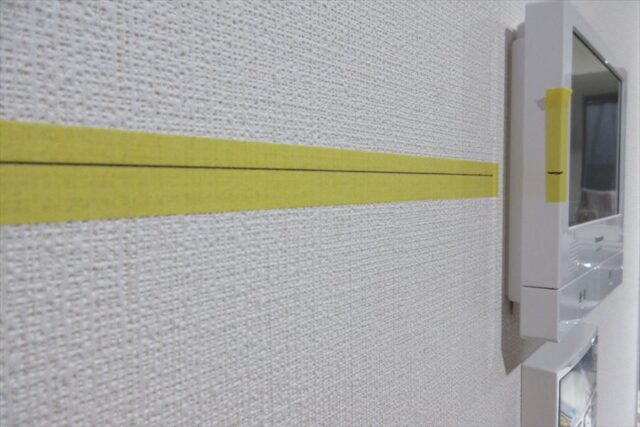

ドアホン親機と高さを揃える計画なので、まずはマステを貼りセンターラインを引いた。
ドアホン親機との間隔は4cmに。
離れすぎると電源コードが垂れ下がって目立つし、狭いと抜き差しができなくなる。
着かず離れずの最適距離は“4cm”と見込んだ。
モニタ親機のアクセスは右面のみなので、右隣のドアホン親機方向への配線もしやすい。

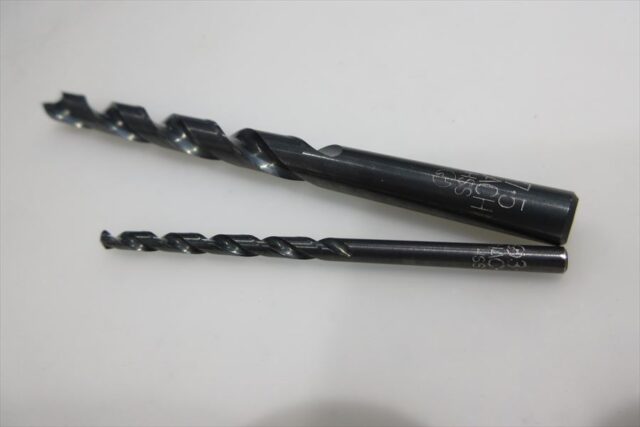

②ドリル刃を2本用意、下穴用の3.5mmと本穴用の7.5mm。

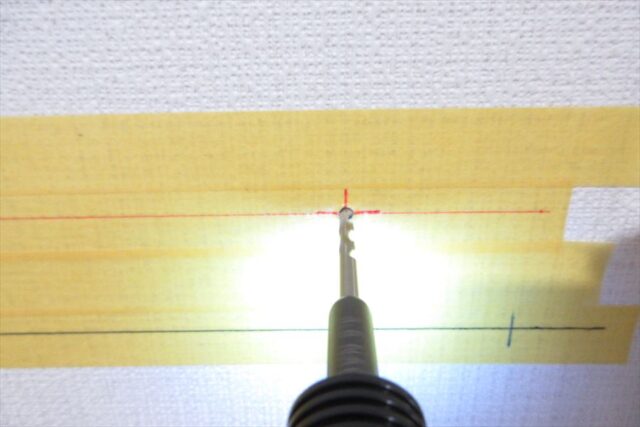

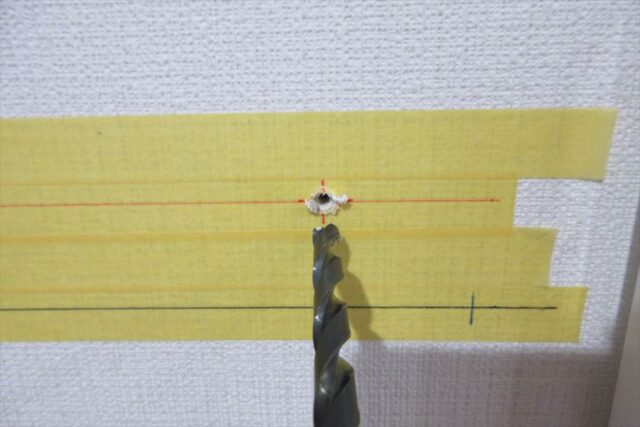

③石膏ボード壁に下孔をあける。
孔をあけ始めて判ったが、やはりこの位置に下地材は無かった。
（もしも下地材があれば木ネジだけで済み、ボード補強アンカーは不要）

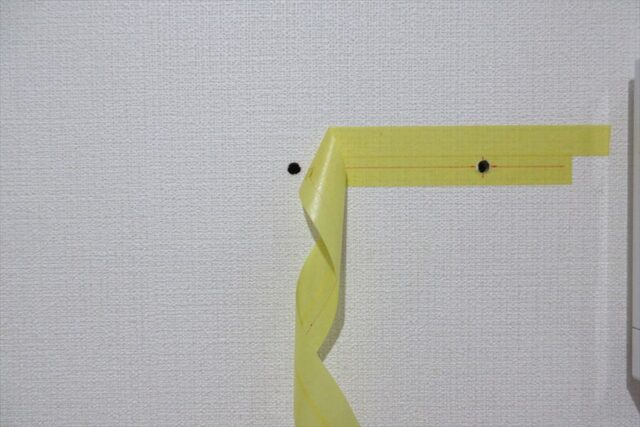

間隔は111mm。

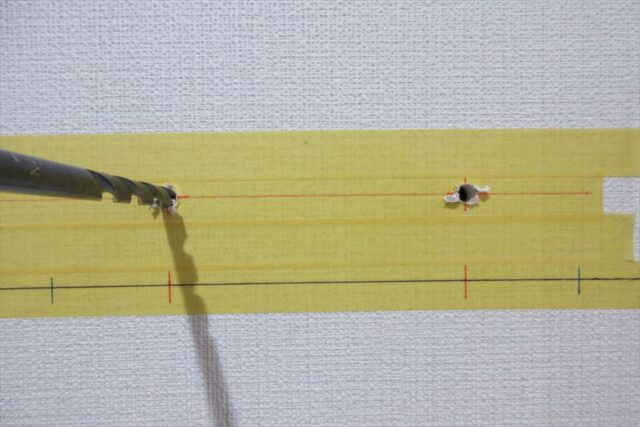

④続いて7.5mmを孔あけ。
⑤2か所めも同様に孔あけ。

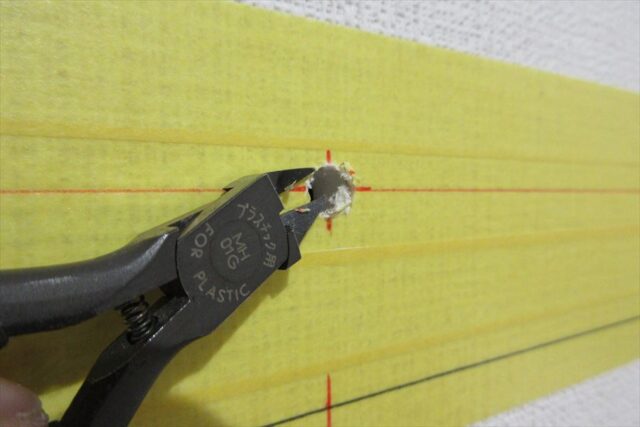

⑥切削クズを除去。
薬液で削りクズが固まらないようにする処置。

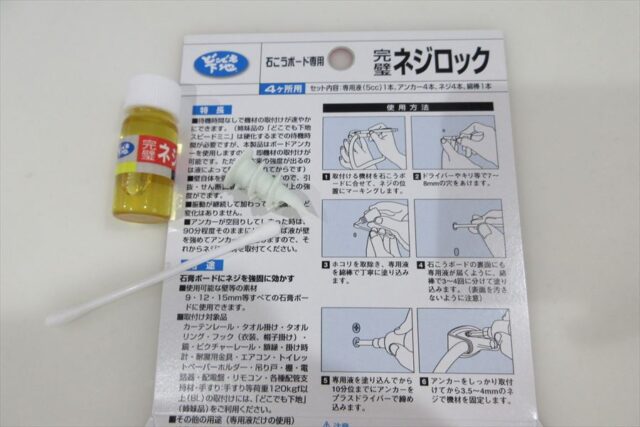

⑦薬液とアンカーを用意。
「薬液は3～4回にわけて」「10分以内にアンカー取り付け」などの手順を確認。
⑧念のため壁面を防汚養生。

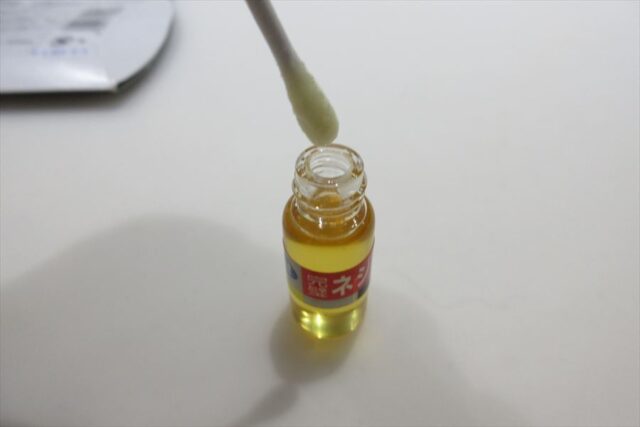

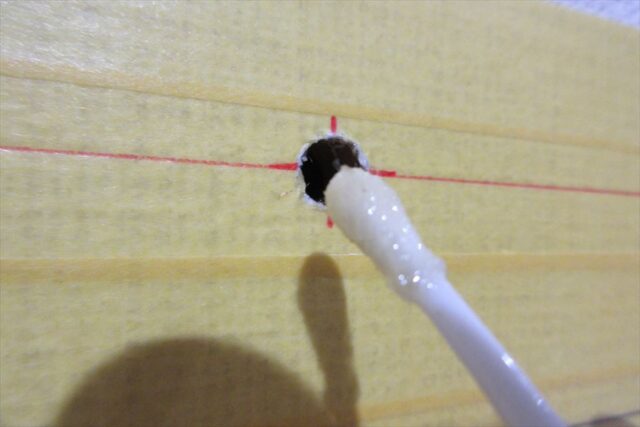

⑨薬液を塗る。
付属の綿棒で孔の内側全周にたっぷり塗る。
はみ出た薬液は固まる前に拭き掃除。
乾く前に養生マスキングテープをすぐ剥がす。

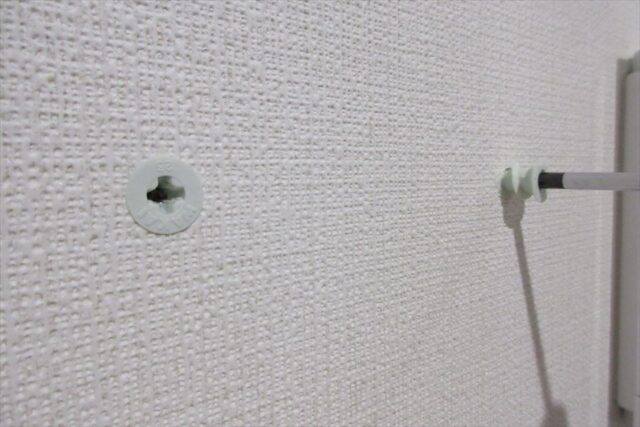

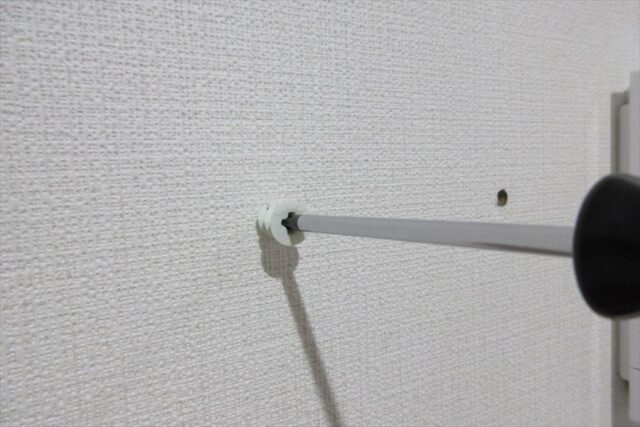

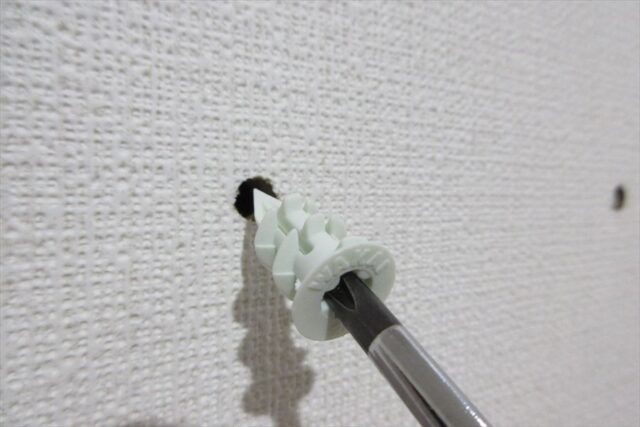

⑩10分以内にアンカーを締めこむ。
使用するのはプラス(＋)ドライバー。
締めこみ過ぎないように、石膏ボード表面で止める。

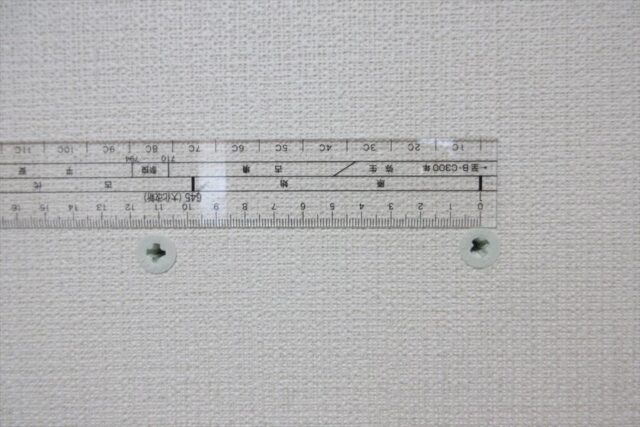

再度アンカー孔の間隔をチェック。

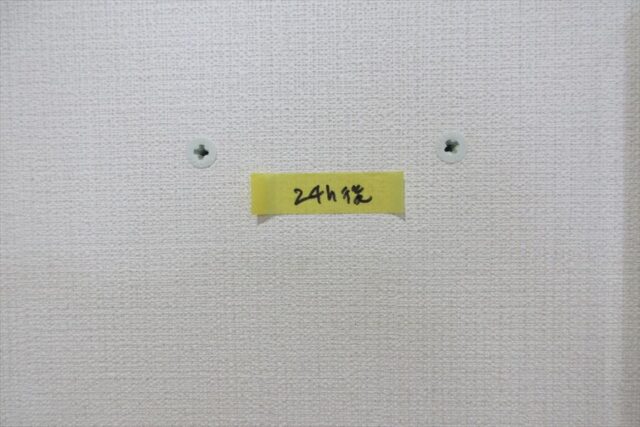

90分以上放置とあるが、次の工程まで24時間を空けた。
３．モニター親機の設置

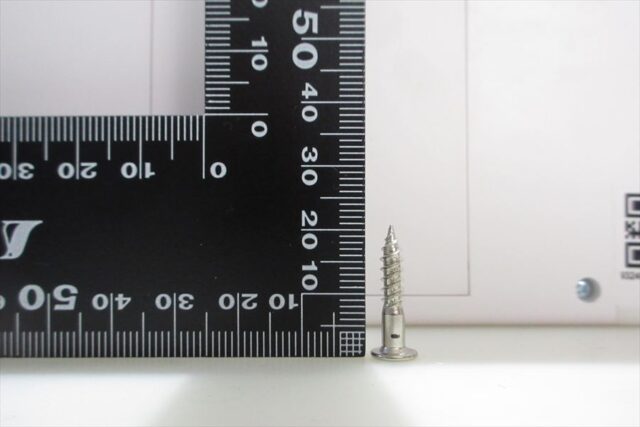

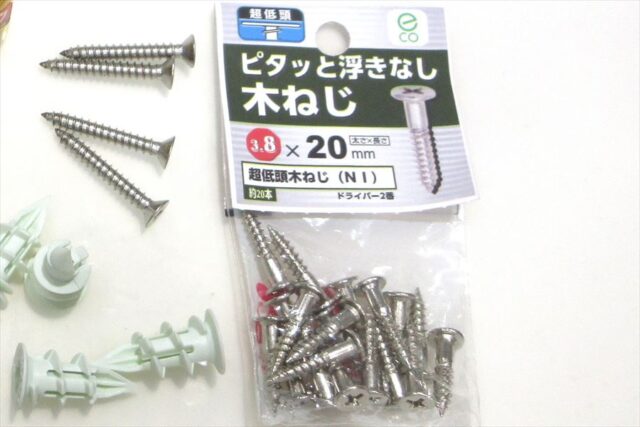

① 木ネジを用意。
径3.8mm×長さ20mmの半ネジ。 左に写る付属の全ネジは使わない。
②親機の取付穴を確認。

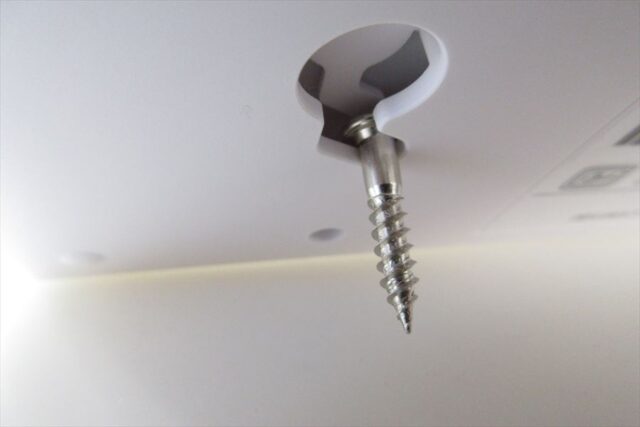

木ネジの頭部分をこんな感じで引っかける。

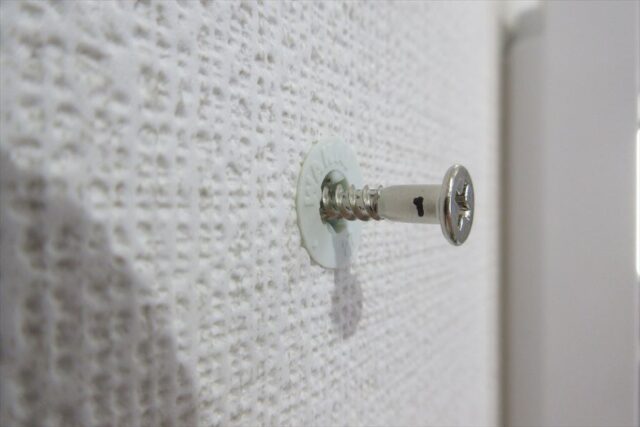

③木ネジに捩じ込み深さをマーキング。
木ネジ頭が壁面から3.0mmくらい出るようにするための目安ライン。

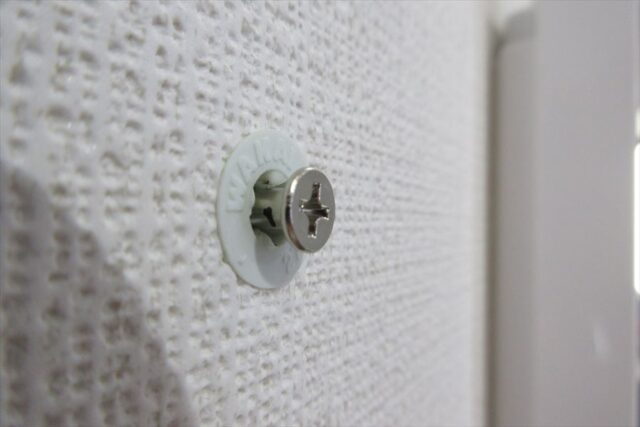

④木ネジの締め込み。
ボードアンカー孔に木ネジを捩じ込む。
マーキングを目安に壁面から3.0mmほどで止める。

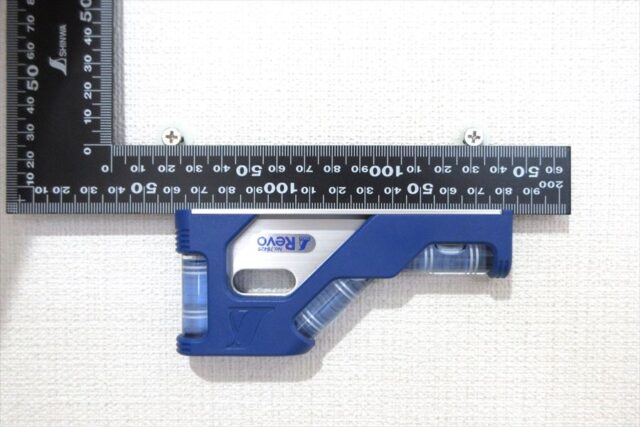

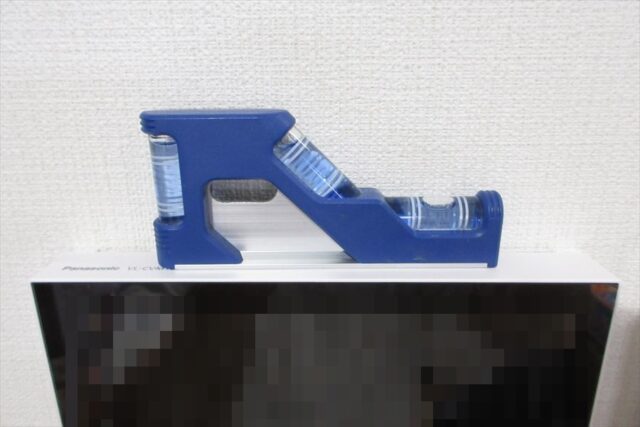

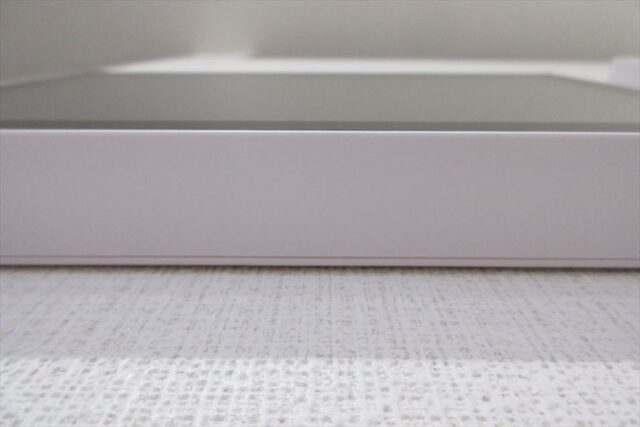

⑤水平を確認。
薬液で固めてあるので石膏ボードアンカーを今さら動かせないが、一応レベルを確認。
もしも水平でない場合、何か挟むなどして調整する必要があったが大丈夫だった。
⑥モニタ親機を設置する。

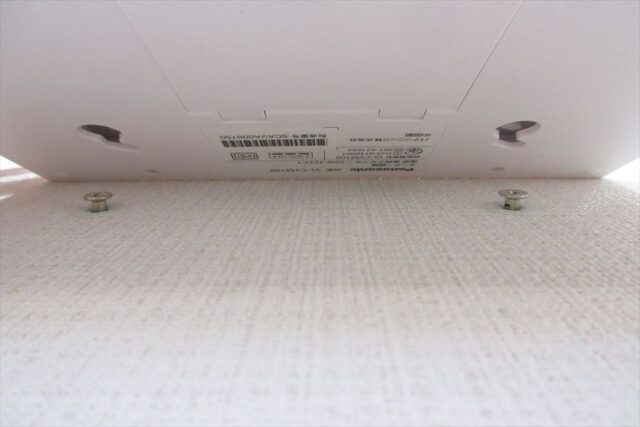

モニタ背面の穴を木ネジに引っかけるように取り付ける。
壁面にピタリと収まった。

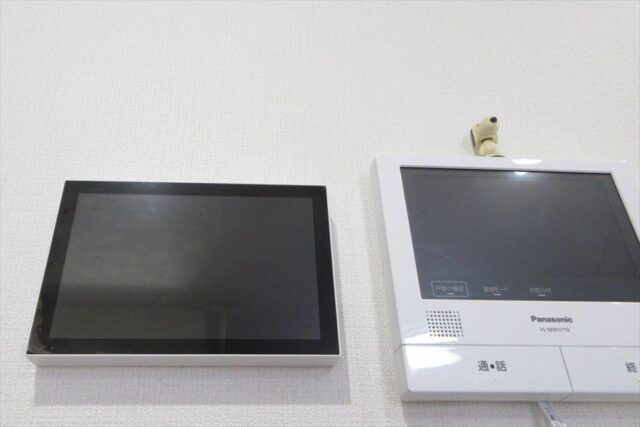

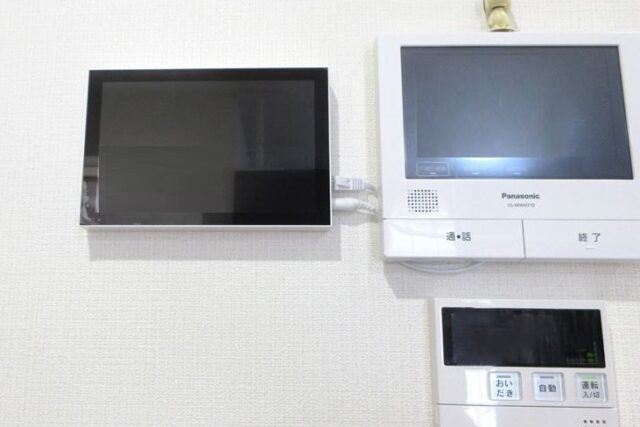

⑦設置完了。
４．配線
１）ACアダプタ側
①配線の準備。

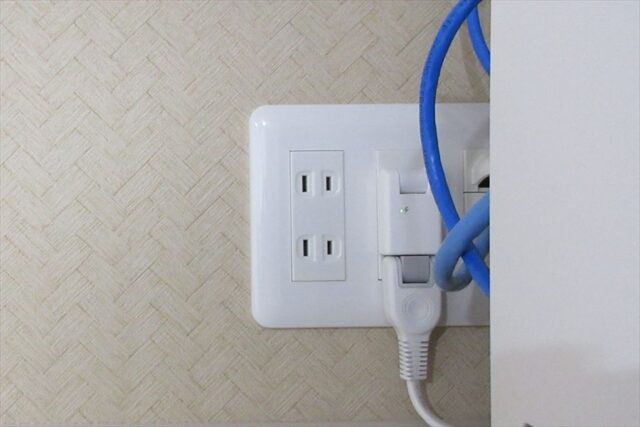

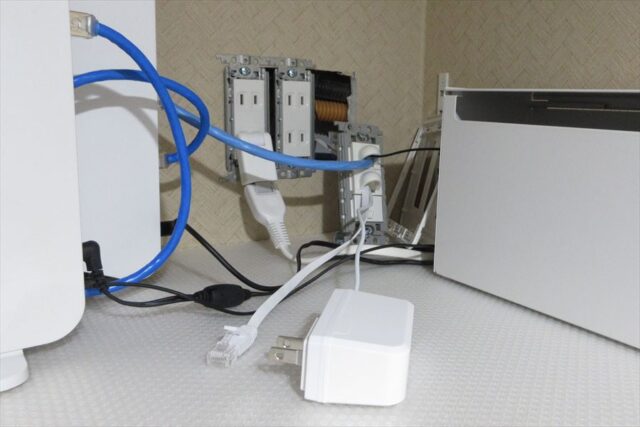

無線LANルータ周りにあるコンセント（の壁開口）を利用。

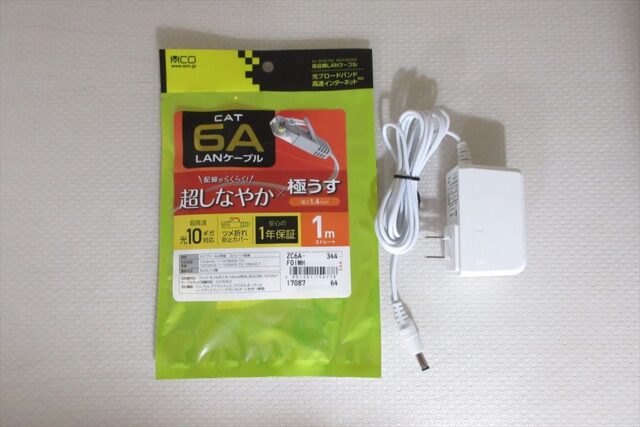

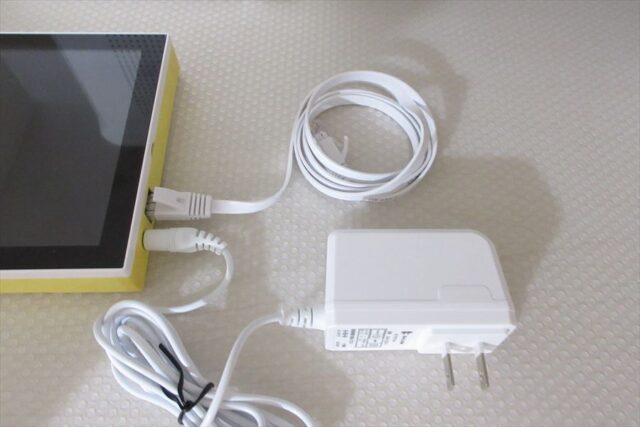

②電源コードとLANケーブルを用意。
配線ルートを考え、LANケーブルは平たいフラットタイプにした。
③モニタ親機を用意。
通電確認のため、壁に設置したモニタをいったん外しておく。

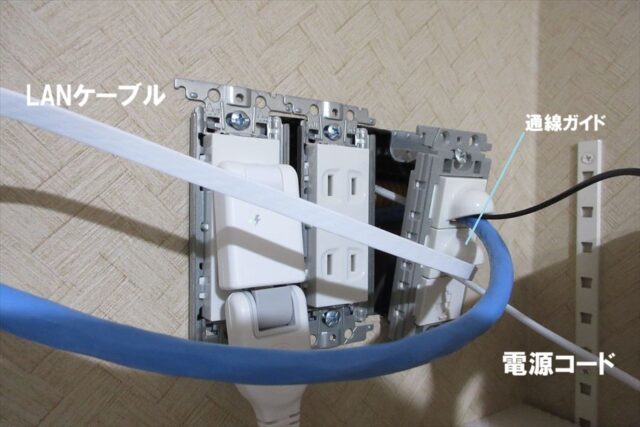

④壁コンセントプレートを外し“通線ガイド（孔の開いたパーツ）”を増設。
⑤“通線ガイド”に電源コード＋LANケーブルを通す。
ここを通した電源コード＋LANケーブルを、壁の反対側にあるドアホン親機の裏へ導く。

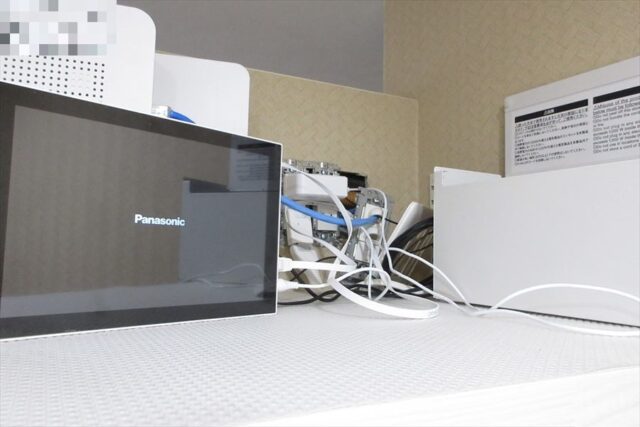

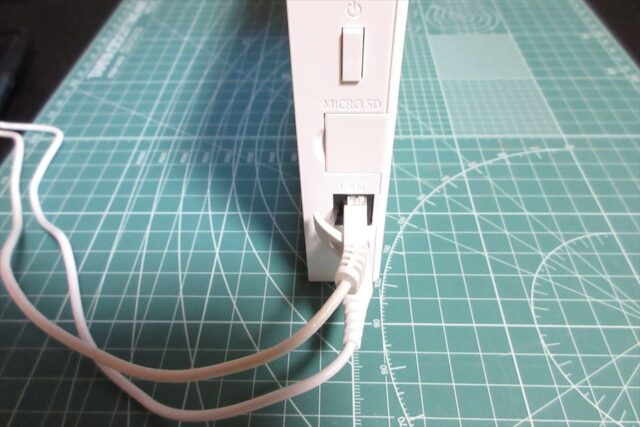

⑥モニタ親機のLAN確認。
ルータにLANケーブルをつなぎ、モニタ親機の動作だけ確認しておく。
（LANケーブルの導通チェック）
⑦外した壁コンセントプレートを復帰。
※順序的には、次工程でモニタ親機への配線を終え動作確認してからの工程

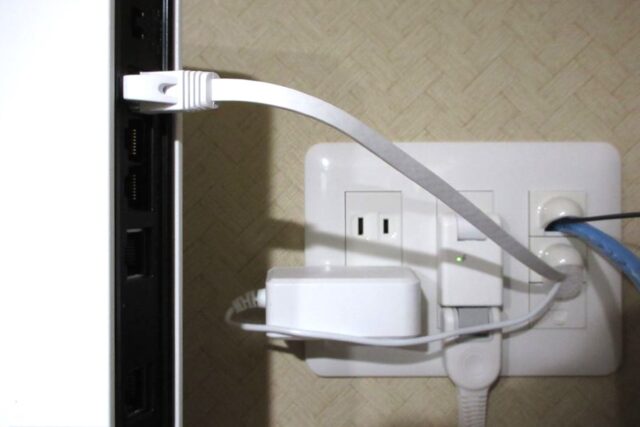

⑧親機のACアダプタをコンセントに挿し、⑨LANケーブルをルータに挿す。
２）モニター親機側

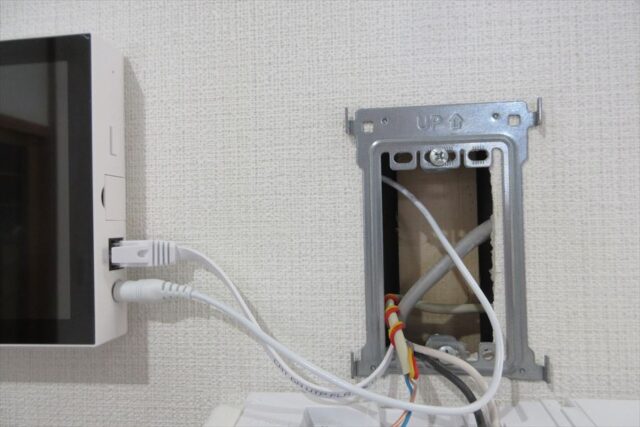

①ドアホン親機を壁から外す。
前工程⑤と同時に行う。
ルータがある壁コンセント裏から降りているLANケーブル＋電源コードを、配線通しワイヤーなどを使用して引き出す。
引出し長さは十分な余裕をみておく。
余り分は壁内に隠しておいてOK。
②モニタ親機に届くことを確認。
③ドアホン親機を元に戻す。
ドアホン親機の下部には幸いにも隙間があったので、この隙間からコード1本＋LANケーブル1本くらいは余裕で引き出せる。
④電源コード＋LANケーブルをモニタ親機に接続する。

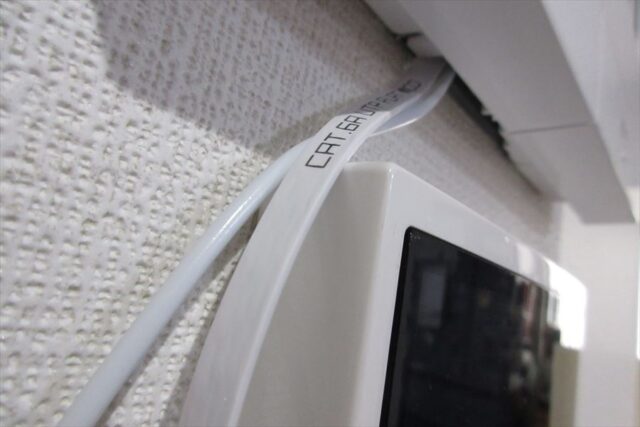

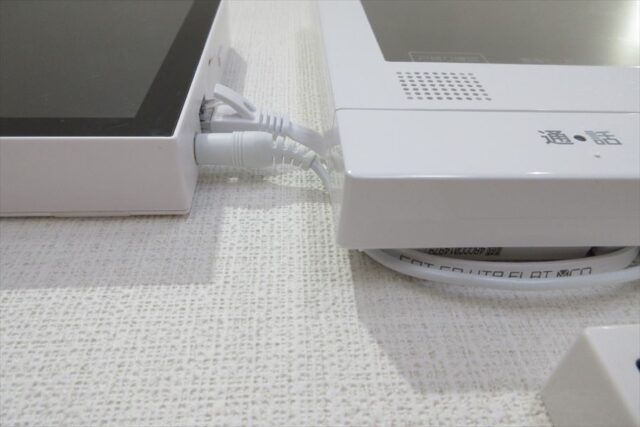

ドアホン親機の下から側面に電源コード＋LANケーブルを沿わせて隠す。
⑤余分なコードを処理したら配線は終了。
５．保護
１）液晶画面の保護
モニタ親機の画面はタッチパネル操作。

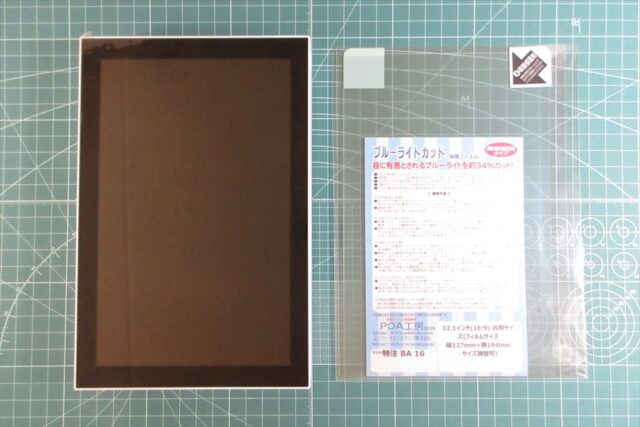

いずれ傷が付いてくると想うので、前もって液晶保護フィルムを貼っておく。

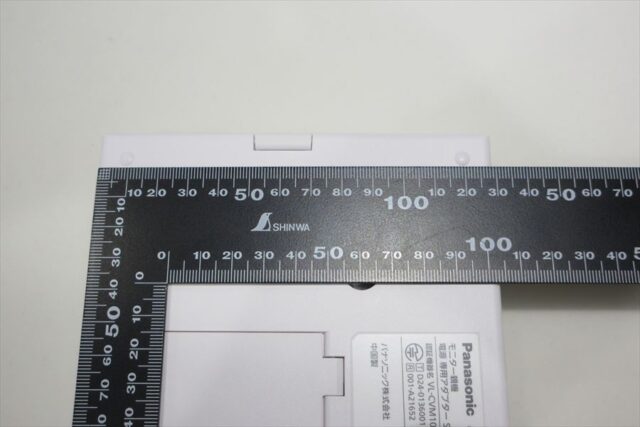

画面のガラス部分の大きさは194mm×127mm。
現状ではこれにピッタリのフィルムが見つからなかったのでPDA工房でオーダーメイドした。
ミリ単位で1枚からオーダーを受け付けてくれるので便利。
正確に127mm×194mmで作ってもらえた。
PDA工房オリジナル保護フィルムのオーダーサイトは ⇒ こちら。
２）壁の保護
タッチパネル操作時は、液晶だけでなく壁面にも圧力がかかるはずである。
そこで背面にクッション材を貼り壁面も保護しておくことにした。

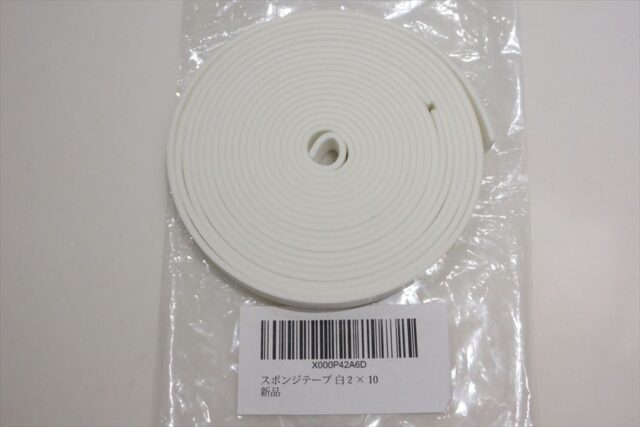

使ったのは厚さ2mmの白色スポンジテープ。
モニタ親機のタテ2本分に当たる長さをカット。
全周に貼らなくてもタテ2辺でたぶんOK。
microSDカードへのアクセスも問題なし。
およそスポンジ2mmの厚さが増えたので、木ネジの頭を出して微調整。

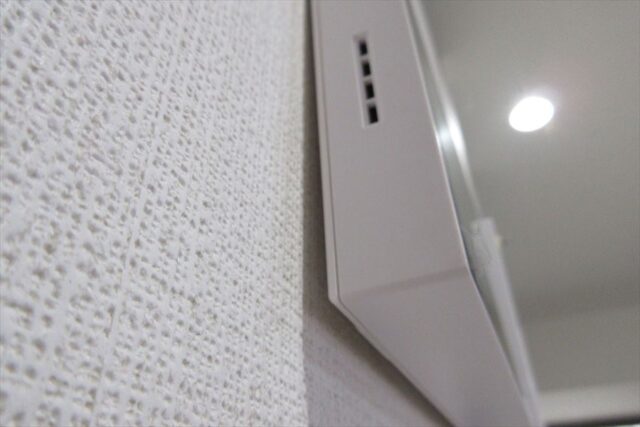

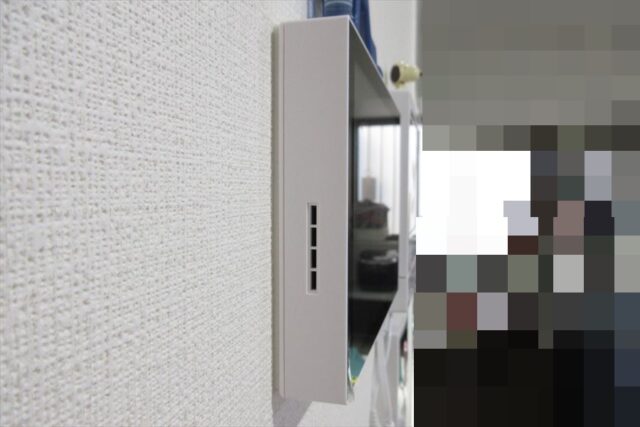

クッションスポンジが壁に密着してしっかり固定された。
水平もバッチリ。
次回 『Panasonic 屋外カメラ VL-CV100K セット』#2 屋外カメラ設置例 へつづく。
