自転するユニバーサルグローブの作り方(つづき)

パーツの組み立て

1.エンブレムの位置確認

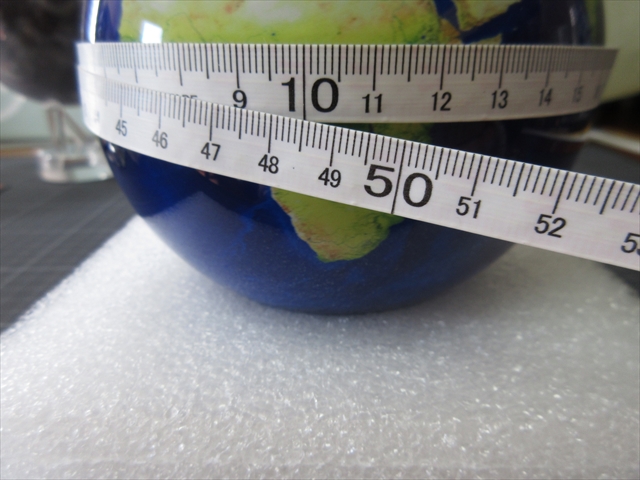

MOVA GLOBE の直径は約122mm。

外周は約384mmになる。



MOVA GLOBEの表面はアクリル球体で出来ている。

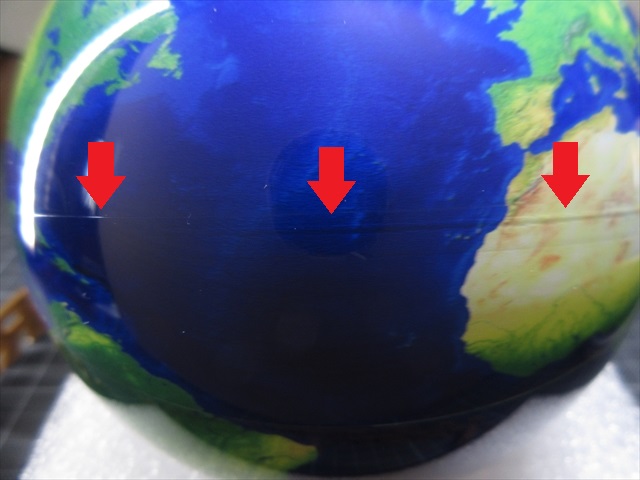

よく観察すると製造時のアクリル半球の合わせ目があるので、目印にする。



写真⇩ 矢印あたり。



MOVA GLOBEはこのラインを赤道位置になるように飾る。



UNIVERSALのエンブレムも赤道位置になるので、丁度このGLOBEの赤道ライン上にすれば取り付け時のガイドラインになるし、合わせ目ラインも目立たなくすることができる。

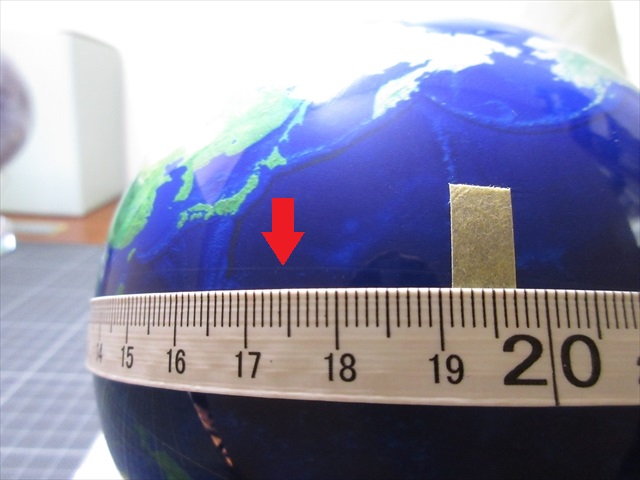

写真⇩ 半周192mmの2か所に支柱を立てる目印テープを貼る



2.エンブレムの取り付け

エンブレムリングの取り付け方法はいくつか考えられる。

接着剤、ホットボンド、両面テープなど。



理想は、

    ①透明であること

    ②後でエンブレムリングを外すことができること

    ③作業時 MOVA表面に傷や汚れをつける可能性が低いこと



これら条件から、“透明の両面テープ(厚さ1mm)”を用いることにした。



1)7mm径の両面テープ

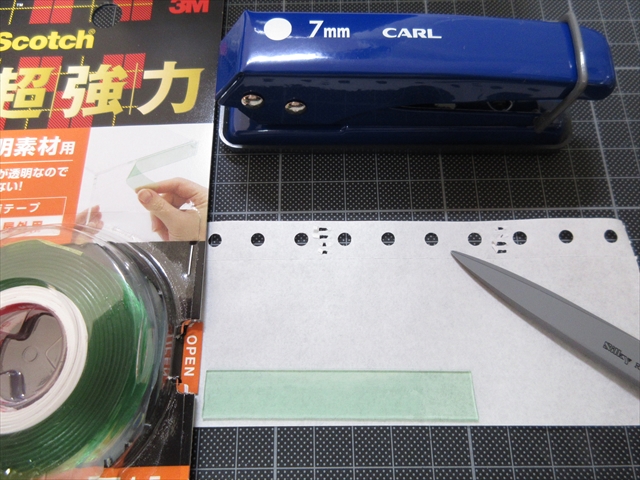

用意したのは、3Mの超強力両面テープ と 穴あけパンチ。

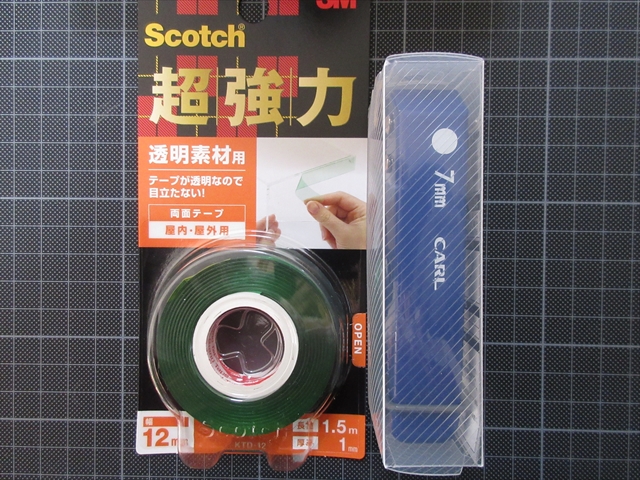

写真⇩左/3M スコッチ超強力両面テープ 透明素材用 KTD-12

写真⇩右/CARL 1穴パンチ 穴径7mm SD-15-7-B

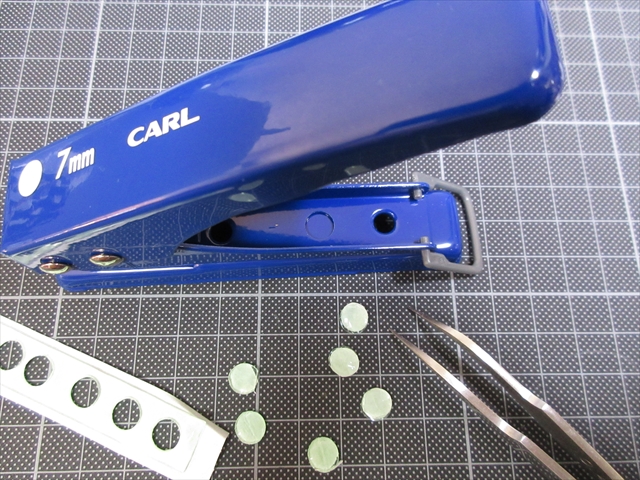

1つ穴パンチを使って丸型の両面テープを作る。



エンブレム支柱の直径が約 6.4mmだったので、7mm径の穴開けパンチを用意。

穴開け時にテープ糊がくっつかない様、剥離紙(シリコン紙)に仮貼りして準備。

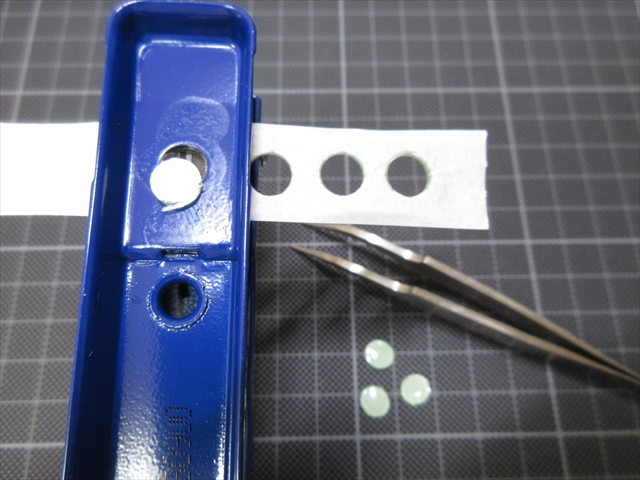

写真⇩ うす透明に見えるのは両面テープの剥離フィルム。



計6個の丸い両面テープを作る。



パンチする際は、本体を裏返して作業すると、穴開け位置が見やすい。



2)エンブレムの貼り付け

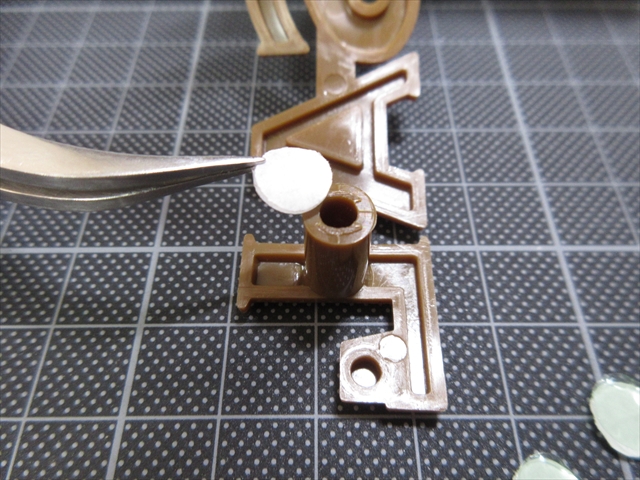

7mm丸の両面テープを支柱に貼る。

貼る前に樹脂使用OKのパーツクリーナーなどで脱脂しておく。

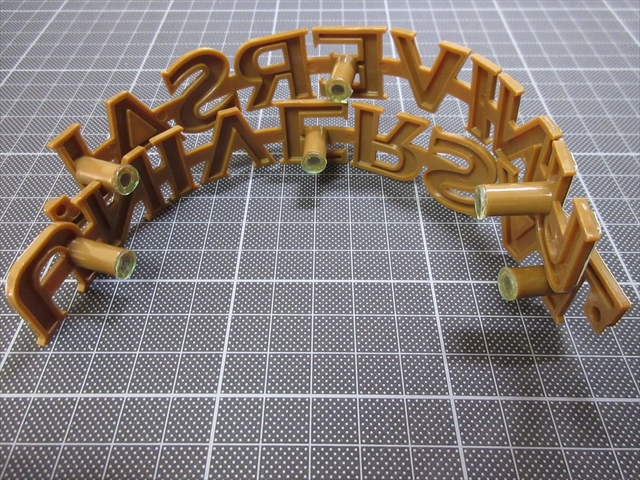

エンブレム1本につき3つ、計6か所の支柱に貼り終えた両面テープ。

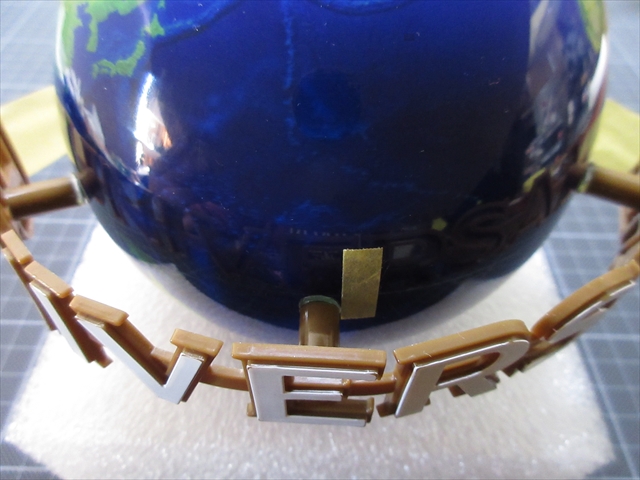

地球儀の赤道ラインに印した2か所のマスキングテープを中心にして、先ず支柱の真ん中を、それから左右の2本の支柱を赤道ライン上に貼っていく。



3)接着固定

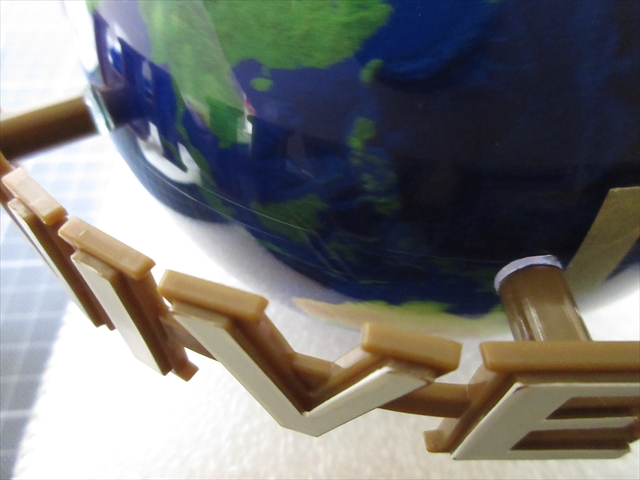

赤道ライン上にきちんと貼れたか確認。

位置がOKだったら指でしっかり加圧して密着させていく。



両面テープは貼り付けてすぐOKと想われがちだが、ちょっと注意。

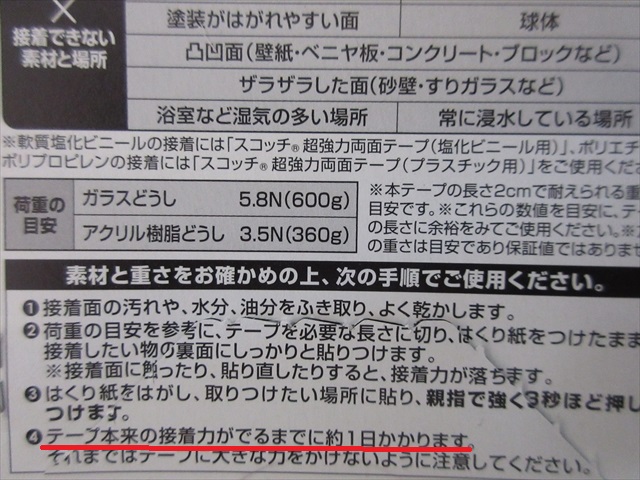

説明書には「本来の接着力がでるまでに約1日かかる」と記されている。

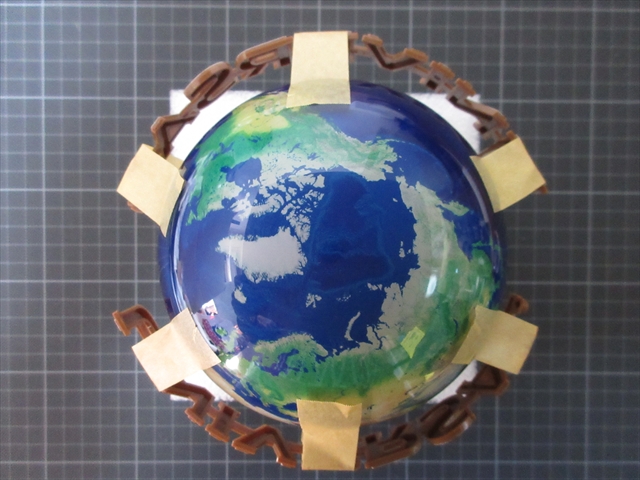

念のため、マスキングテープなどで仮固定しながら1日以上は触らないでおいた。



1日おいたとしても支柱の接着面積が小さいため、説明書通りの「3.5N」の接着力は無理だろうと思う。



なので、完成後も取り扱いには注意しないといけない。

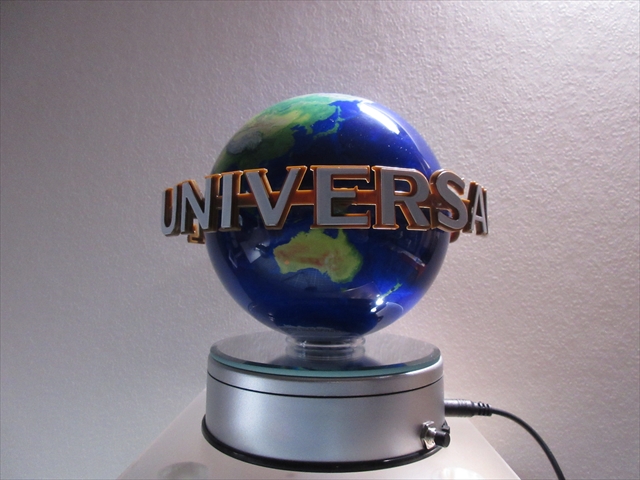

MOVAユニバーサルグローブ完成

完成した”ユニバMOVA“をどう飾るか。



MOVAに付属の台ではユニバらしくないし、木製の台でも似合わないし・・・



何より、回転ディスプレイ台のさらに上であまり背を高くしたくない。



散々悩んだが、最終的にはただの”アクリルパイプ輪切り”に落ちついた。

透明なので、下からのLED光もよく透過してくれる。

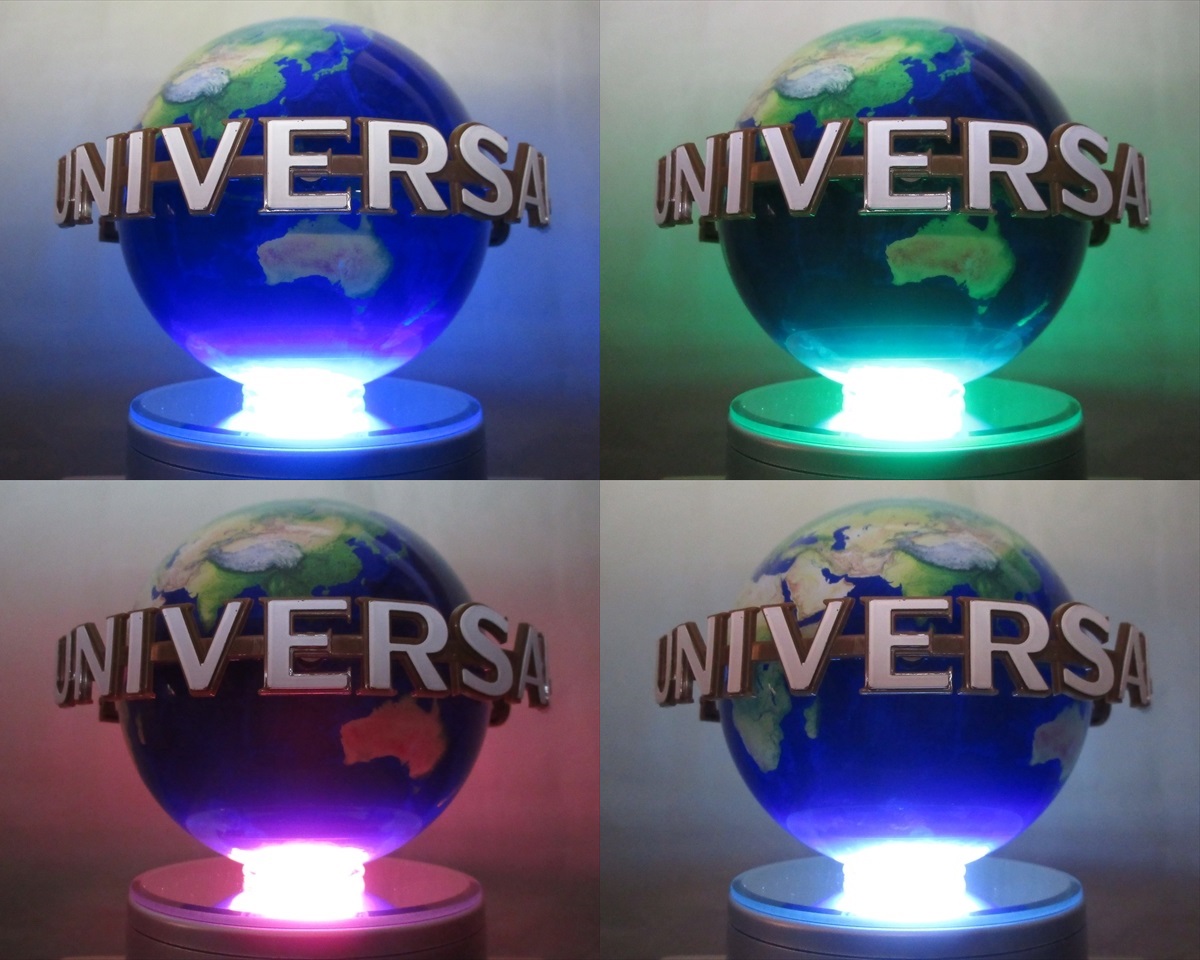

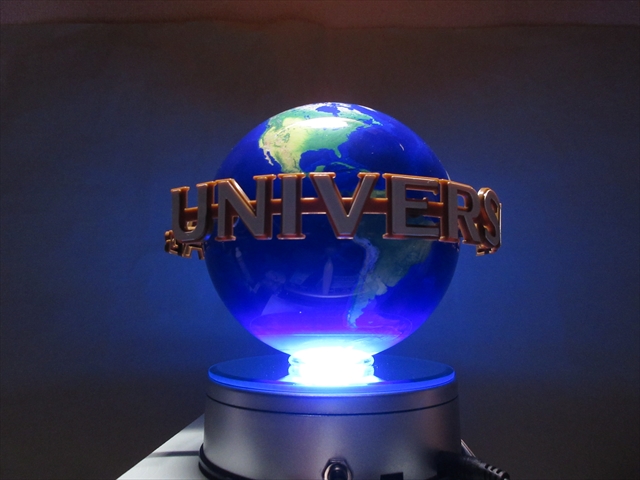

写真⇩ LEDを点灯



USJの実物ユニバーサルグローブも、夜には下からライトアップされている。

なんとなく雰囲気が出ている気がする。



👉メモ

MOVA GLOBE地球儀には自転をON/OFFするスイッチはない。

最低限の明るさがあれば勝手に回る仕組みになっていてる。

(つまり暗くしないと回り続ける)



MOVAユニバーサルグローブ 動画

グローブ(地球儀)自転から~LED照明ディスプレイの様子。



    1.地球儀は自転方向(上から見て反時計)に回転

    2.ターンテーブルのスイッチONで自転と逆方向にエンブレムが回転

    3.LED照明ONでライトアップ演出









まとめ

なかなかUSJにも遊びに行けない環境下、少しでも雰囲気をと想い作ってみた。



ちょっと残念なのは、本物ユニバグローブの様に地軸を傾けての自転はできない。

(MOVA GLOBEの構造上の理由)



でもそんなこと気にならないくらい、うまく出来たと自負している。
