模型│tomica『LUNAR CRUISER』LED電飾 part 2



“トミカプレミアム”シリーズ 07 ルナクルーザー。



ルーフにアンテナを立て、カシメを削ってネジ着脱式に改造。

過去記事は ⇒ こちら。



ちょこっと改造3回目【LEDで電飾する①】のつづき『ルナクルーザー LED電飾』のPart 2。







LEDと光ファイバーのジョイント

1  LEDの種類

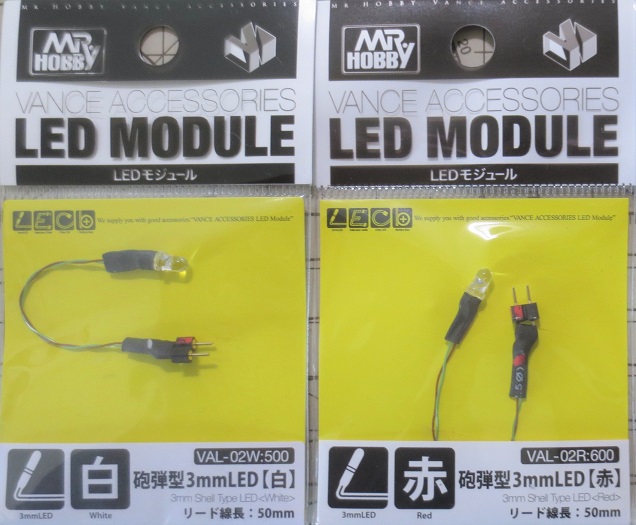

MR.HOBBY『LEDモジュール』にはLEDのいろいろなパーツが揃っている。



今回のLEDライト加工では、ヘッドライトに白色のシェル(砲弾)型LEDを１つ、テールライトに赤色のシェル(砲弾)型LEDを１つ使う予定。



※以下、シェル(砲弾)型LED ⇨LED球

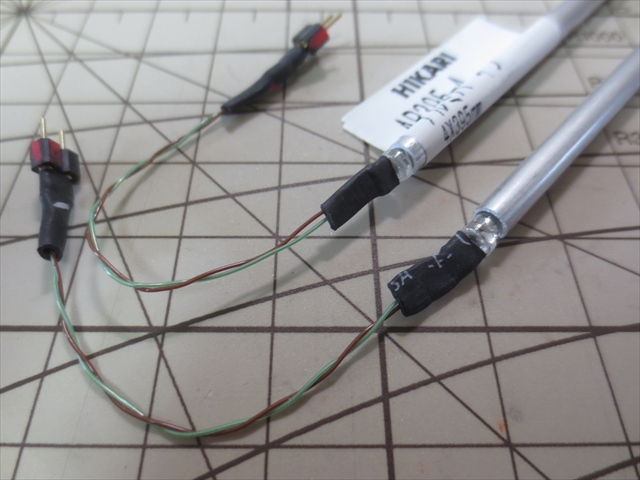

白色LED球にはヘッドライトの光ファイバー2本、赤色LED球にはテールライトの光ファイバー2本。

つまりそれぞれのLEDに(左右)2本ずつの光ファイバーをつなぐことになる。



2  LEDジョイントの製作

LED球のマウントを兼ねた継手＝ジョイントを作る。



このジョイントには片方にLED球、もう片方に光ファイバーの束がつながる。



１．材料

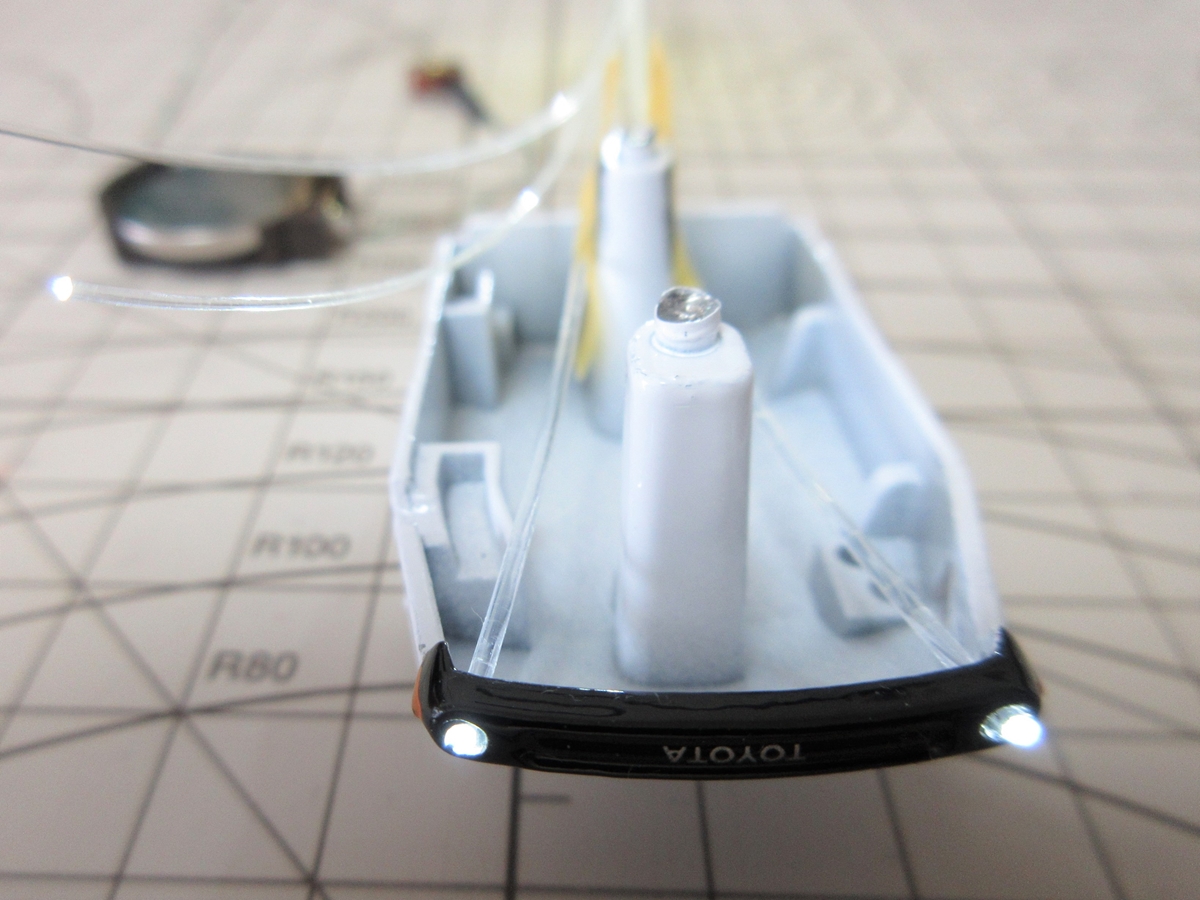

点灯試験では透明プラスチックの5mmパイプを使った。



しかし透明ではLED横の光漏れがかなりあるので、実装するマウントには不透明で耐熱性のある”アルミ製パイプ”にする。



LED径に合わせて内径3mm×外径4mmのものを用意。

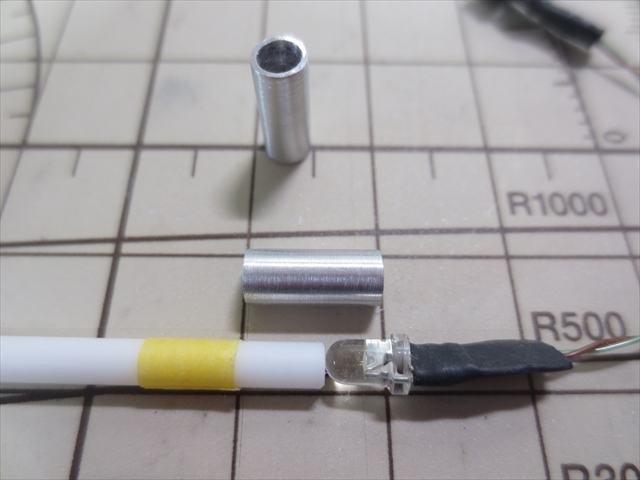

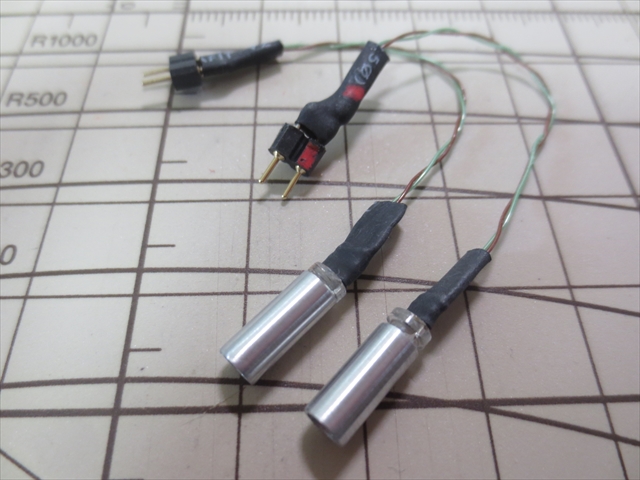

内径3mmアルミパイプにLED球を差し込んでみた様子。



２．切り出し

LED長が約5mmあるのでアルミ製ジョイントの長さを10mmとした。



出来ればもっと長くしたいところだが、トミカ内部の収まりを考えてぎりぎりで。



切断には“パイプカッター”と呼ばれる工具を使う。



パイプカッターを選ぶときは、「金属(アルミ)に使えること」「3mm径に対応していること」などを確認。

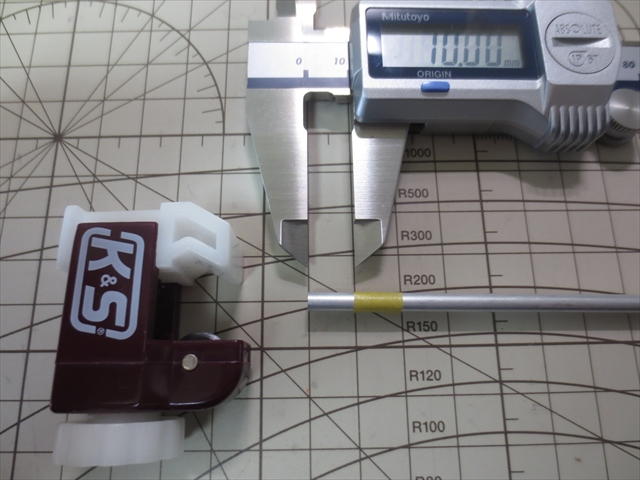

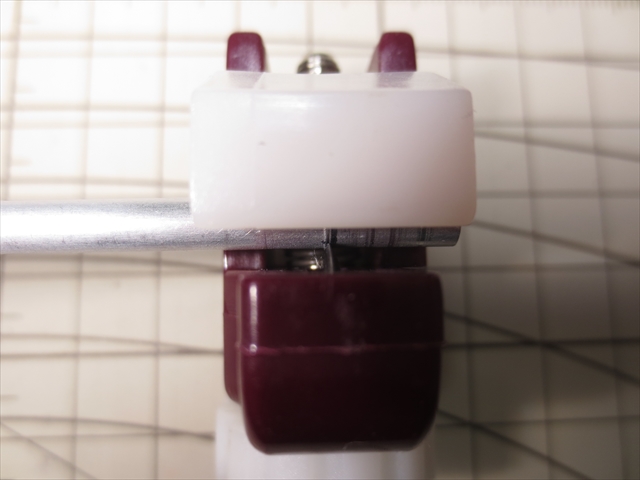

切断個所を素材側にマーキングしてから、パイプカッターにセット。



刃先を切断するマークに合わせてから、刃ダイヤルを少しずつ締め込みカッター自体をぐるぐる回わす。



少し刃を締めて1～2回転、また少し刃を締めて1～2回転と、切り進めていく。



無理に刃を締めすぎると変形してしまうので、焦らず少しずつ。

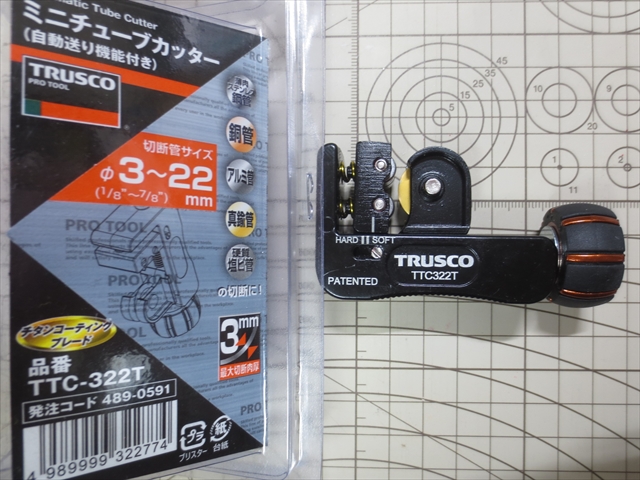

ちなみに「自動送り機能付き」パイプカッターなら、この手間が要らなくなる。



最初に刃をセットしたら、カッター本体を回すだけ、自動的に刃送りをしてくれる。

その分お値段は高くなるが便利な機能である。

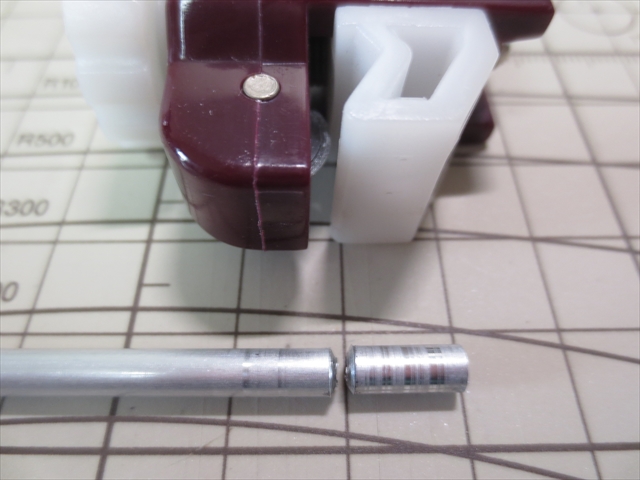

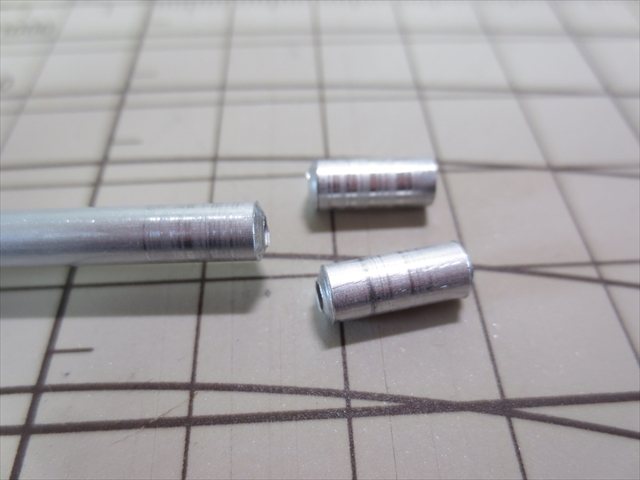

LEDジョイントマウント2本分を切り出した。



ちょっと古い簡易パイプカッターのせいか、切断面もパイプ表面も傷が多い。

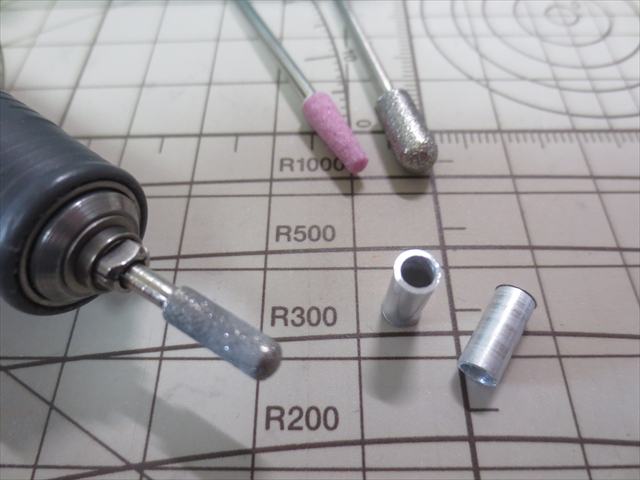

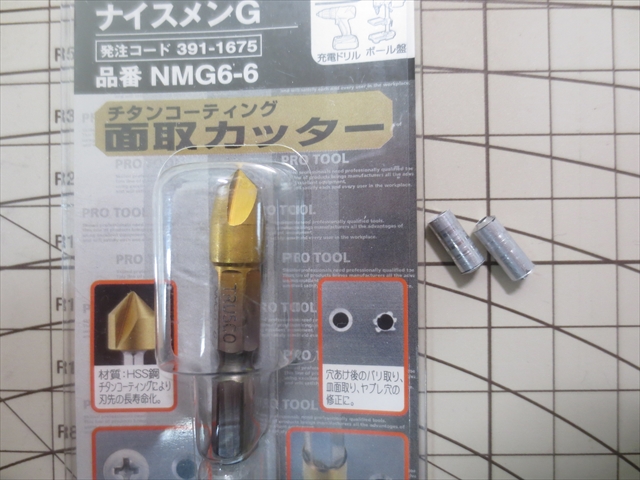

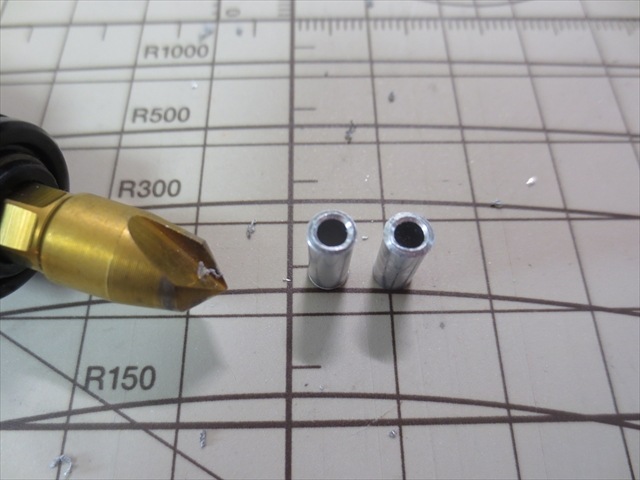

切断面のバリ(内部)は“面取りカッター”と呼ばれる工具で削って滑らかにする。



面取りカッターの代わりに、電動ルーターの研磨砥石で磨くのもOK。



傷が付いていたパイプ表面もサンドペーパで磨いて仕上げ。



LED球がちゃんと差し込めるかを確認。







3  光ケーブルマウントの製作

光ケーブルをまとめるためのマウントを作る。



このマウントは先ほど作ったアルミ製ジョイント片方に挿入される。



１．材料

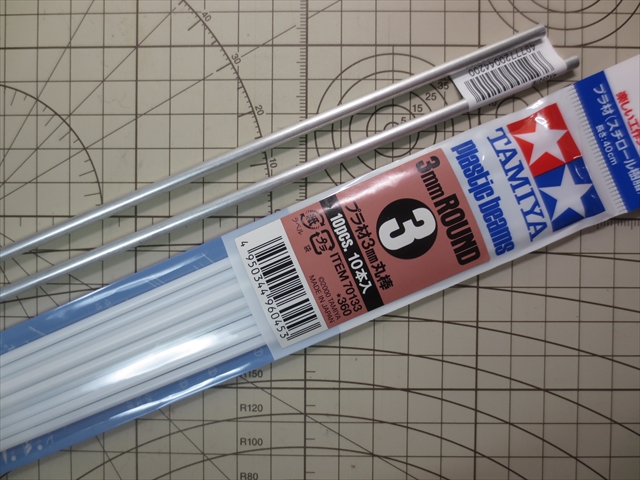

材料は穴開け工作がしやすいプラスチックの丸棒。



色は何でも良いが今回は白色を用意。サイズは3mm径



２．削り出し

アルミパイプの内径は3mm。

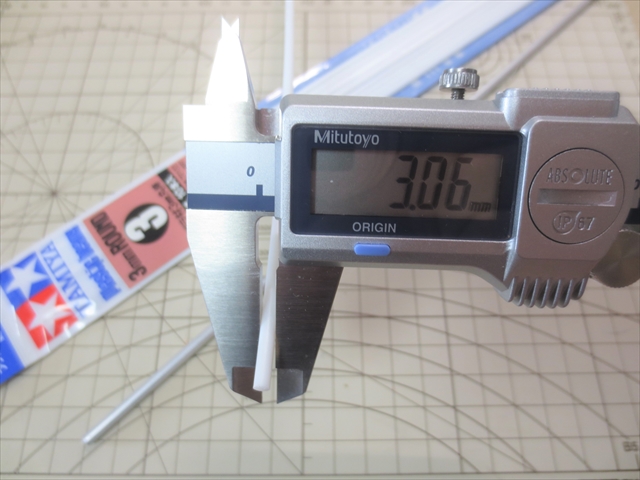

ところが、TAMIYAの3mmプラ丸棒の実測外径は 3.06mmあった。



ほんのわずか0.06mmでも太くては入らない。



というわけでプラ丸棒の外径を削ることにする。

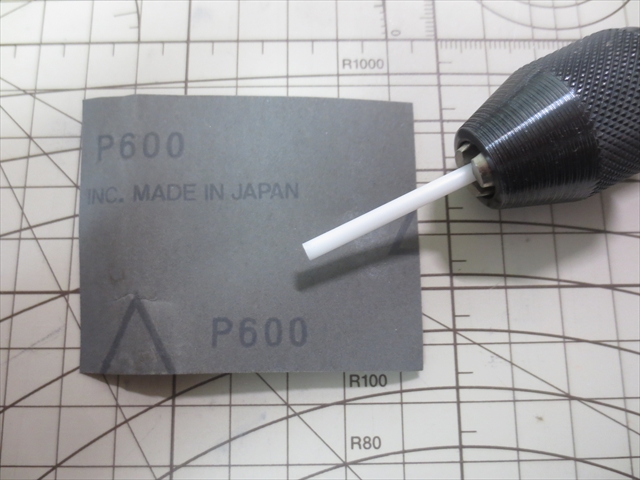

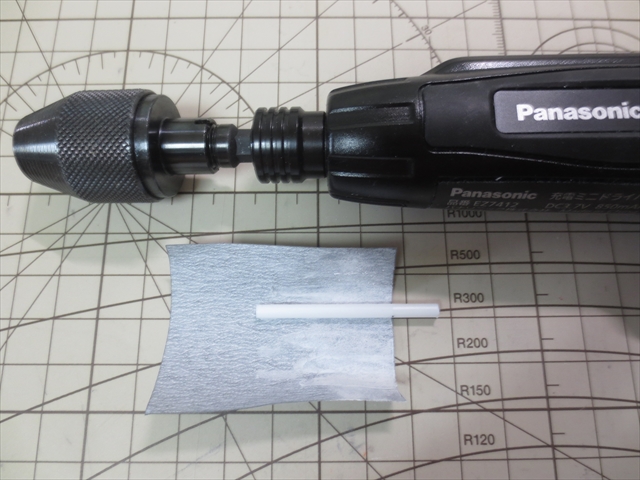

これを電動ドリルのチャックで咥えて回し、サンディングペーパーで削っていく。



使用した紙やすりはTAMIYAのフィニッシングペーパー#600番。



プラ丸棒は柔らかい素材なので、非力な充電式の電動ドライバーでも十分。



1分もかからずサクサク削れた。

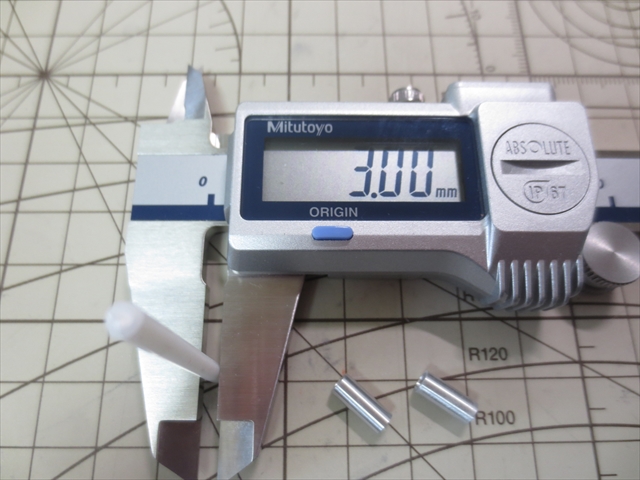

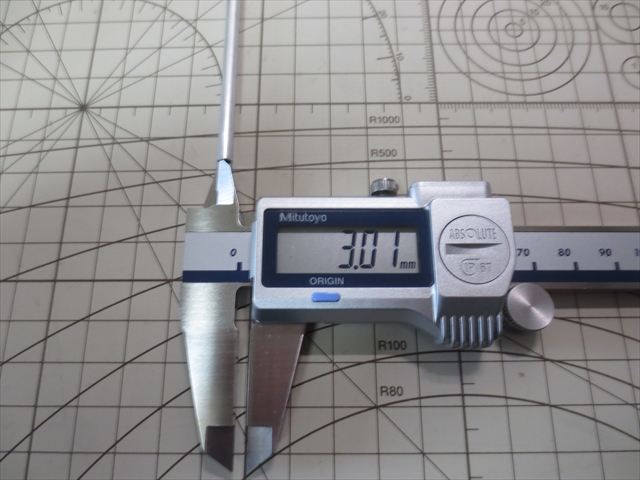

3.06mmを3.00mmにまで削り込んだプラ丸棒。



３．切り出し

3mmに仕上げたプラ丸棒を約5mmの長さで切断する。



このプラ丸棒のマウントは、アルミ製ジョイント内部で、LED球と突き合わされるカタチになる。

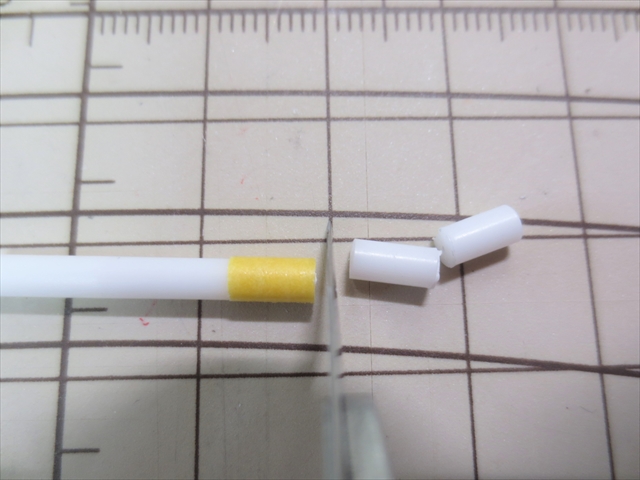

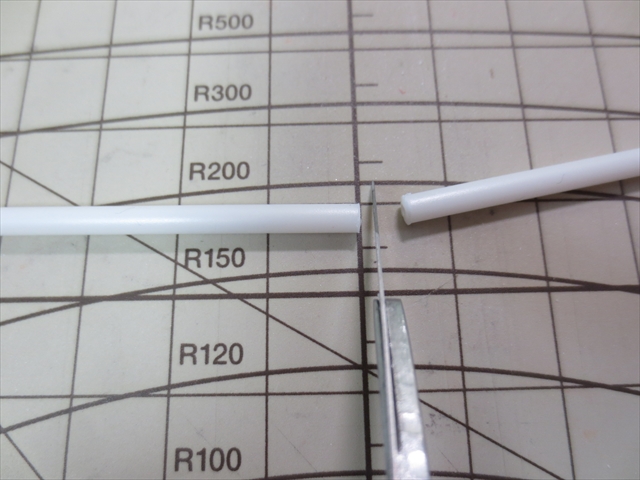

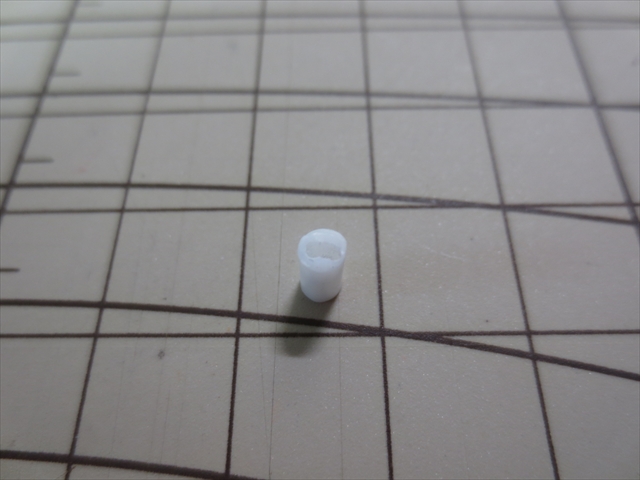

断面が垂直になるようにカッターを使って2本を切り出す。

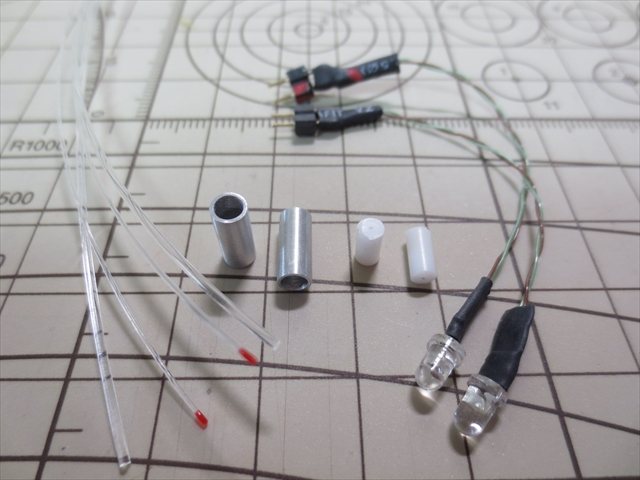

写真左から、光ファイバー、アルミ製ジョイント、光ファイバーマウントそしてLEDの赤色と白色。



４．穴あけ

プラ丸棒で作ったマウントに光ファイバーを通す孔を開ける。



ここからはちょっと細かな作業になる。



１）0.5Φ用マウント

テールライトには0.5Φの光ファイバー。

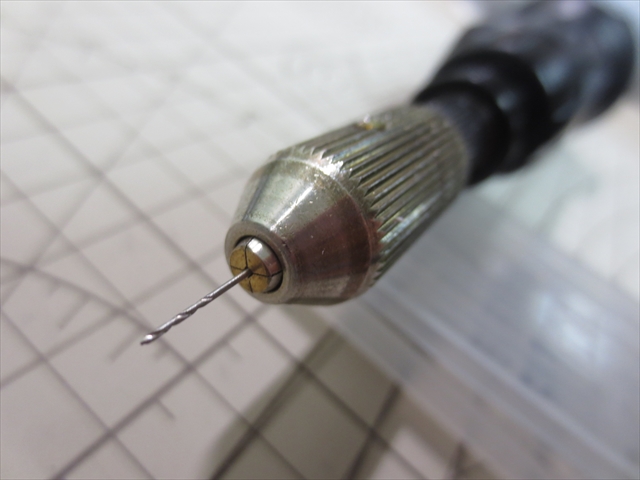

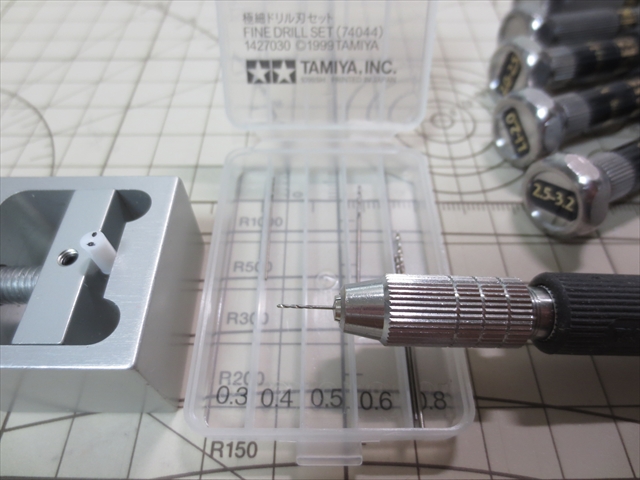

ピンバイスに0.5mm径のドリル刃をセットし、2つの穴を開ける。



２）1.0Φ用マウント

ヘッドライトには1.0Φの光ファイバー。



使用するドリル刃は1.0mm径。

0.5mmと同様に手回しでも十分に工作可能だが、ちょうど『精密ドリルチャック』という商品を見つけたので試してみることにした。



ピンバイスの様に径にあわせてコレットを差し替えて使うタイプである。



6.35mm六角軸仕様なので、ペン型ドリルや電動ドライバーにも対応している。

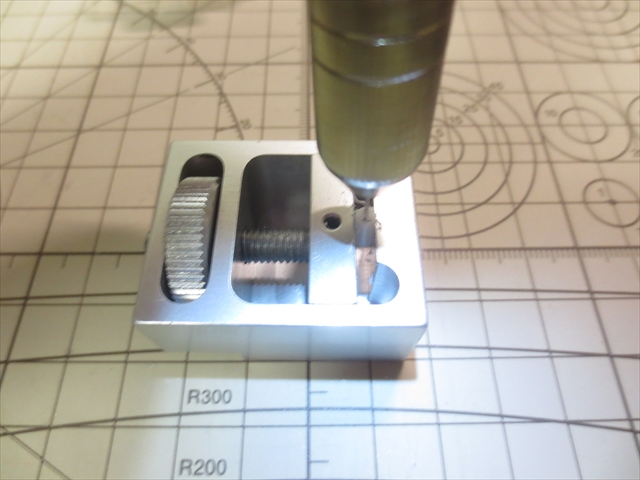

電動の場合は手持ち作業は危険なので、バイス台にプラ丸棒を固定。



『精密ドリルチャック』をPanasonic電動ドライバーに装着して作業。



さすがは電動、仕事が速い。



しかしながらこの商品、ちょっと回転時の軸ブレが大きすぎる。

軸ブレのせいで孔がつぶれてブタ鼻の様にくっついてしまった💦



「プロ仕様」のはずがこの精度？（腕のせいか？）

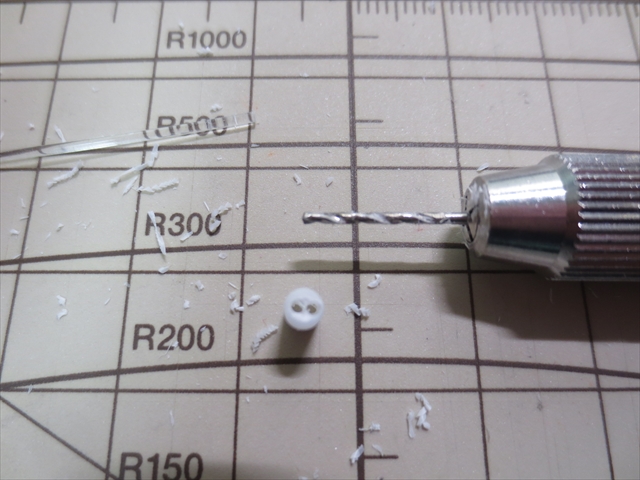

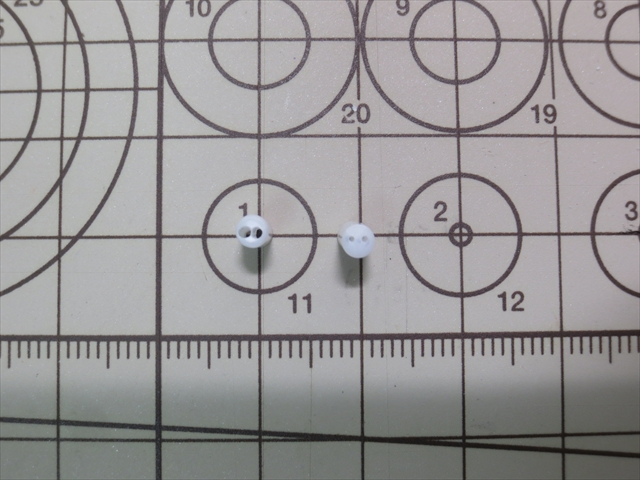

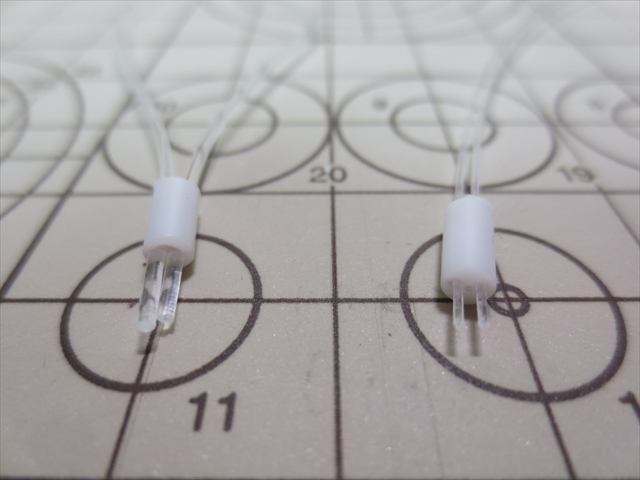

写真⇩ 左が1.0Φ用マウント、右が0.5Φ用マウント。2つずつ穴が開いている。



工作はきれいじゃないが、光ファイバーはちゃんと貫通するので良しとする。



５．六角軸ピンバイスの比較

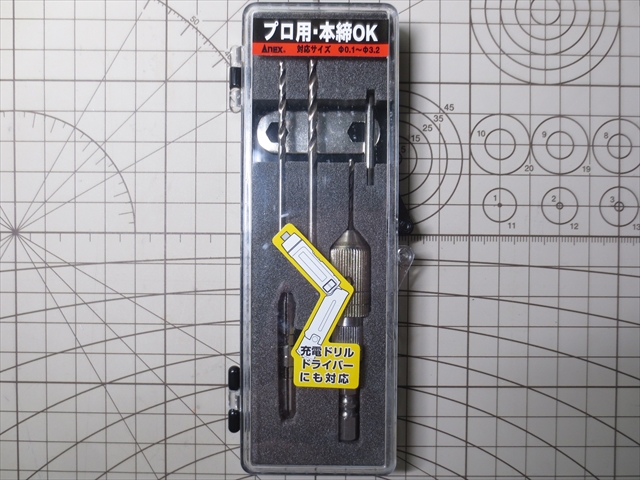

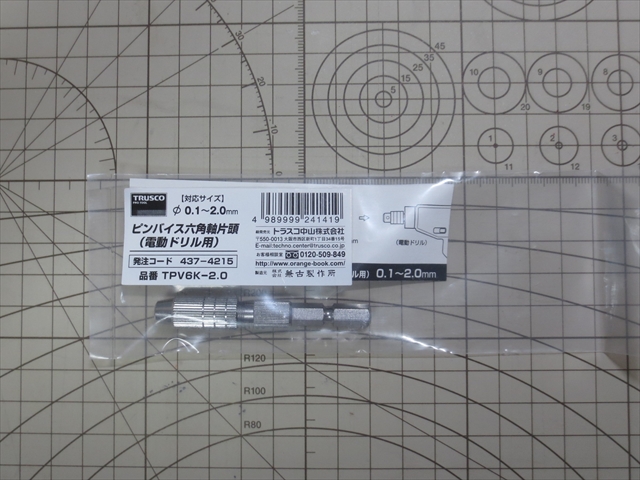

後日、TRUSCOブランドの六角軸ピンバイスも使ってみた。



使用感はまずまず。

完ぺきではないがANEXよりは芯ブレが少ない気がする。



ドリル刃が付属しているとは言え、ANEXの価格はTRUSCOの約2倍するのが難点。





tomica『LUNAR CRUISER』LEDライトで電飾③ へつづく。
