MATTELHot Wheels RC 1/64 Roadsterヒミツを探る②



Hot Wheels 1/64 RC 第4弾 “TESLA Roadster” の車体を分解した前回。



過去記事は ➡ こちら



今回は新しくなった『新コントローラ (送信機)』の内部を探ってみた。



※前バージョンと区別するため以降「コントローラ ver.2」と表記







スポンサーリンク

Hot Wheels RC コントローラv2の分解

1  電池

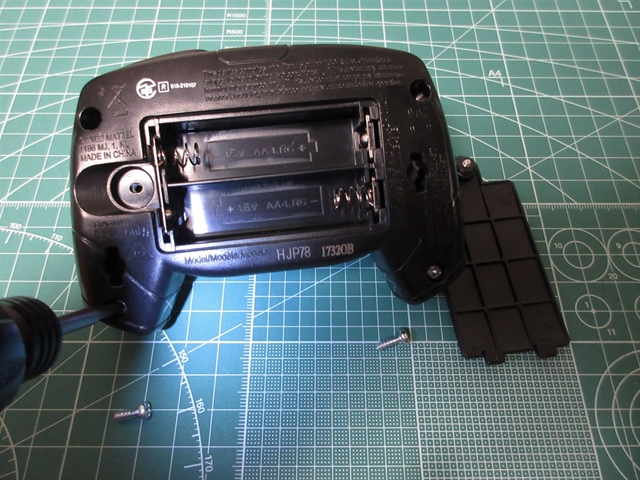

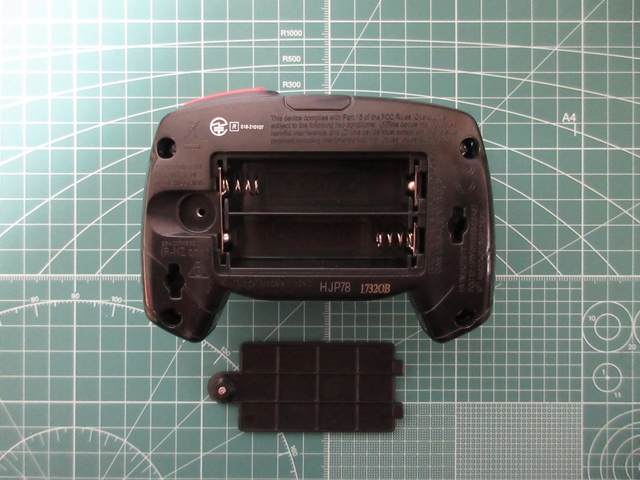

分解の前には必ず電池を抜いておく。



2  固定ビス

ケースを固定しているビスは4ヵ所。



プラス(+)ドライバーのNo1番で外せる。



3  ケース分割

1.観察

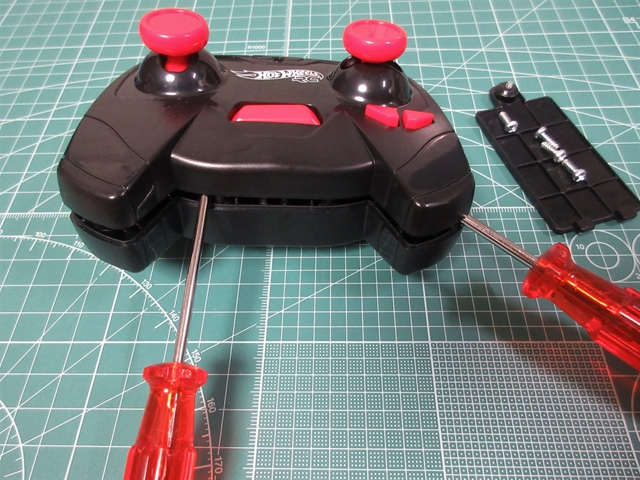

ケースの上下の合わせ目にマイナス(-)ドライバーを差し入れて開いてみる。



やはり、このままではケースは開かない。



「やはり」というのは……前に失敗経験をしているから。



関連記事は ➡ こちら



前バージョンもそうだったのだが、Hot Wheels 1/64 RCのコントローラは、スティックの丸い部分を外さないと、ケース蓋が開けない構造になっているのだ。

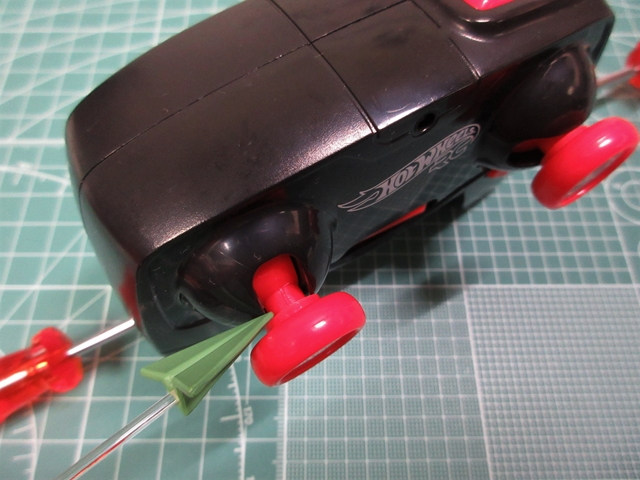

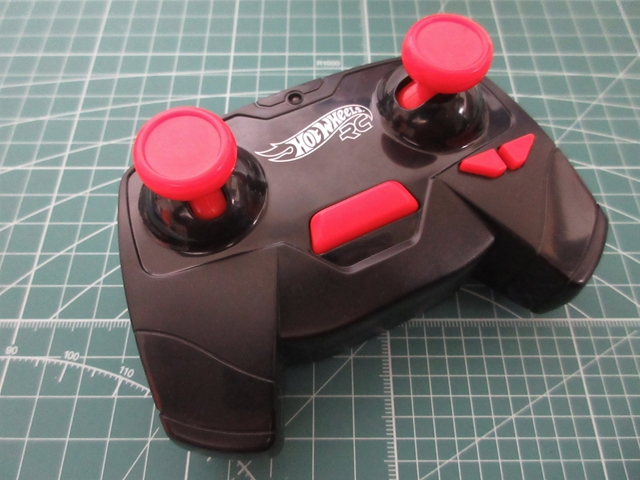

写真⇩ スティック先端の丸い”ノブ”がケースの分割を阻んでいる

2.コントロールスティックの解体

コントロールスティックのノブは軸に接着されているため、



   👉   切断するしか取り除く方法が無い



つまり壊さないと開くことができないように作られれている。

安全対策のためなんだろうが、それでは修理や改造の時に困る・・・



今回も仕方なく、覚悟を決めて丸いノブ部分をバッサリと切断していく。



プラスチックを切断できるニッパーを用意。

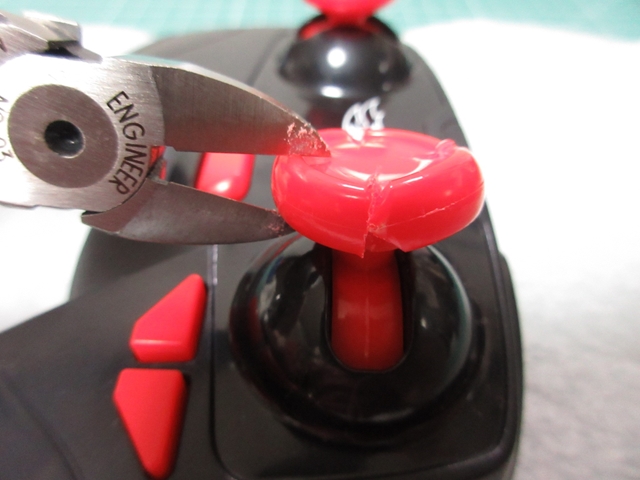

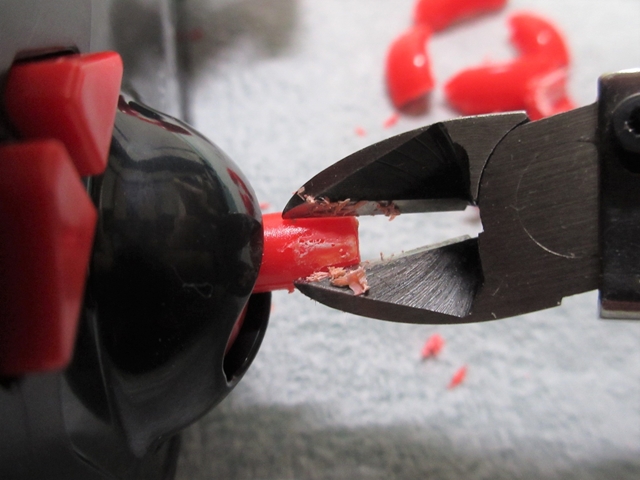

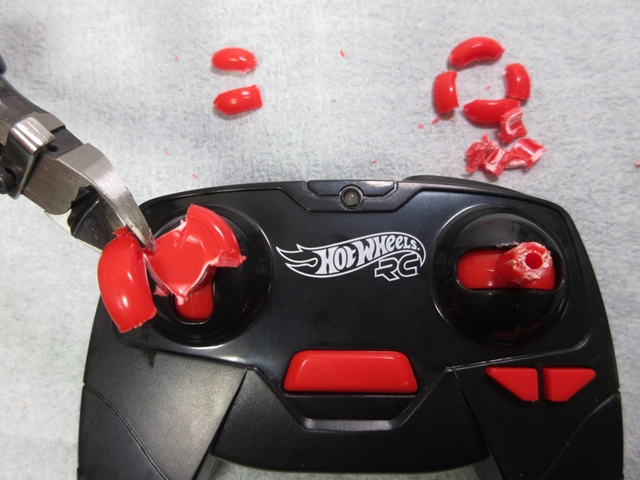

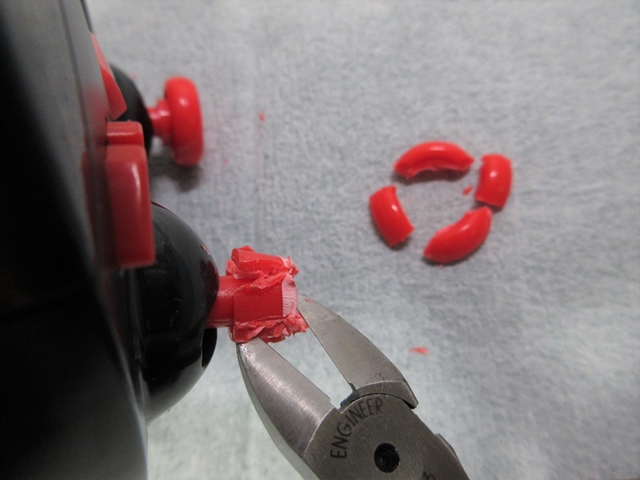

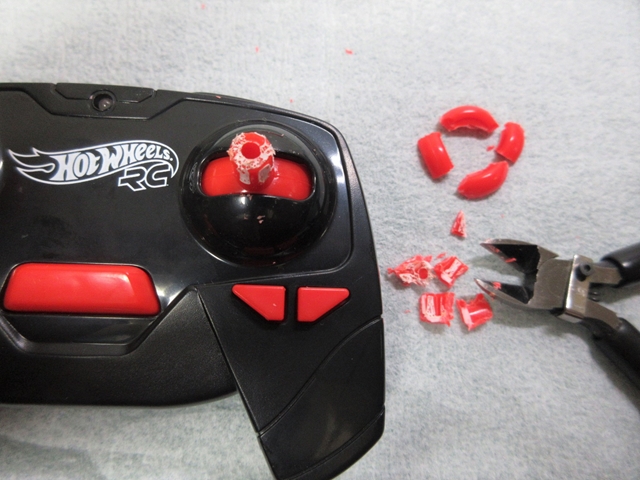

まずは右側のステアリング操作スティック、先端の丸い部分(ノブ)をカット。

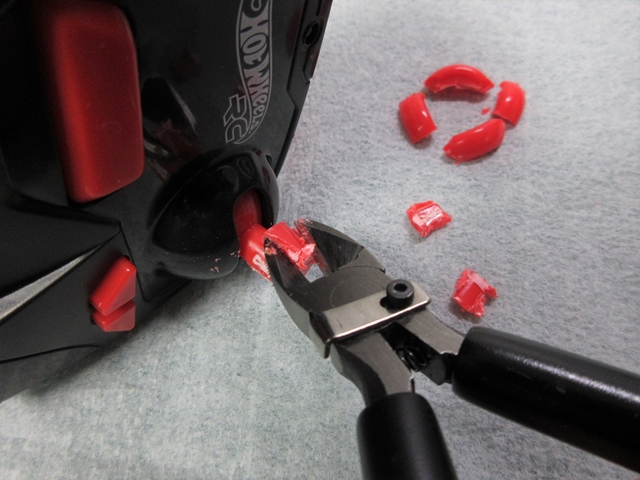

一度では削れないので、数か所に刃先を入れて小まめに千切っていく。



スティック軸は残すので傷つけないよう、先端ノブだけを切除。

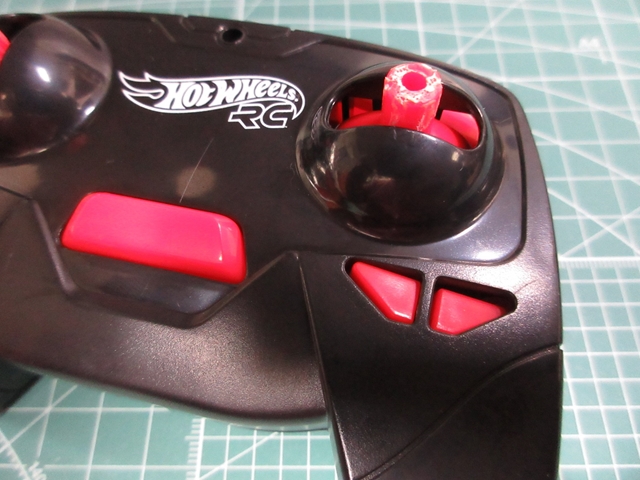

残っている削りカスも取り除く。



左側のスピード操作スティックのノブも切除。

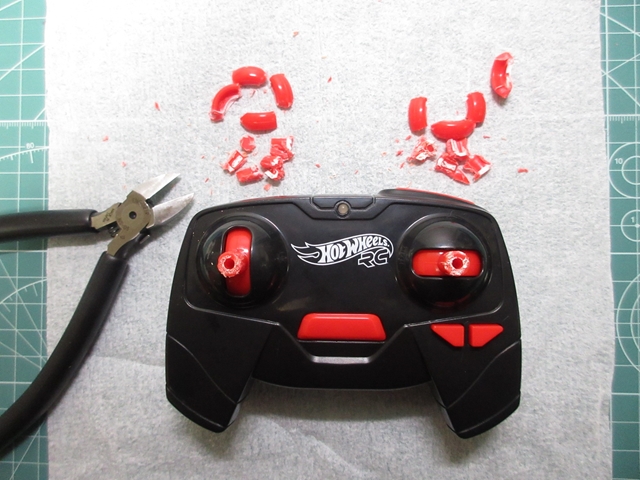

両方とも除去手術が完了。

3.ケース分割

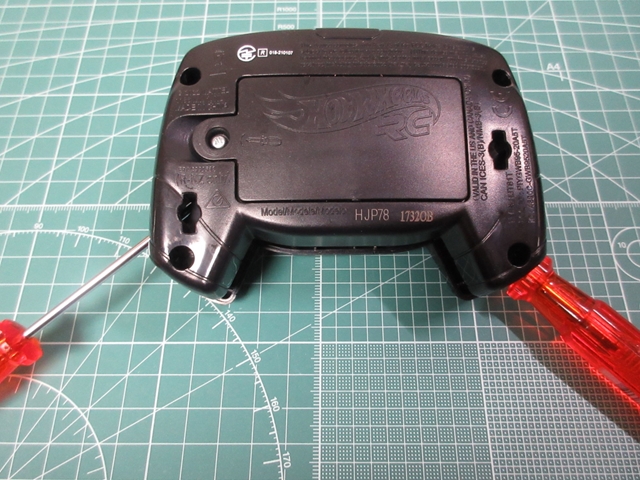

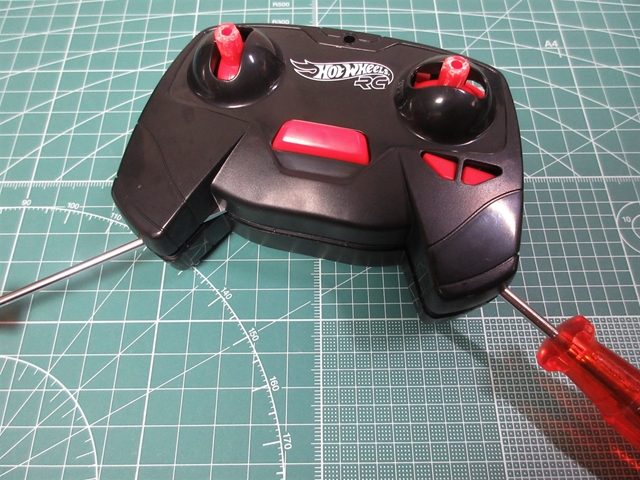

改めて、ケース合わせ目にマイナスドライバーを挿し込んで様子を見る。



合わせ目を広げてやると、上下に分かれるように開いてくる。



上蓋側にある一部のボタンパーツが下に落ちそうなので、コントローラごとひっくり返し、裏面を上にてケース分割を進める。



そしてケースが分割できた。





Hot Wheels 1/64 RC コントローラv2の構造

1  ケース内観

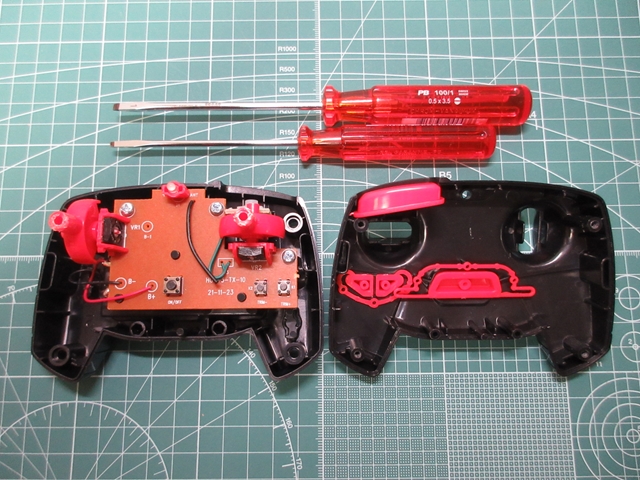

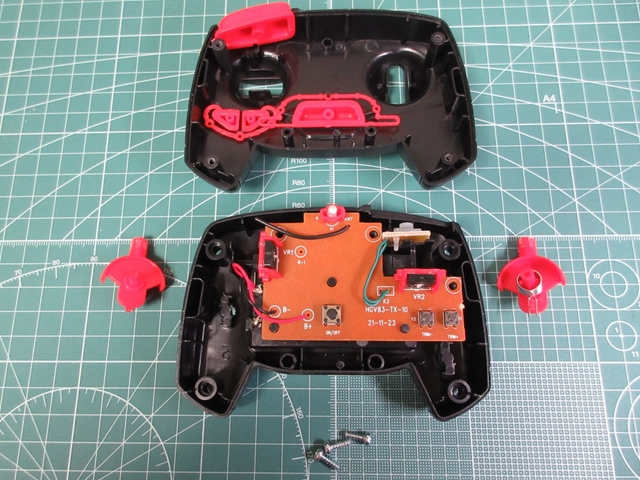

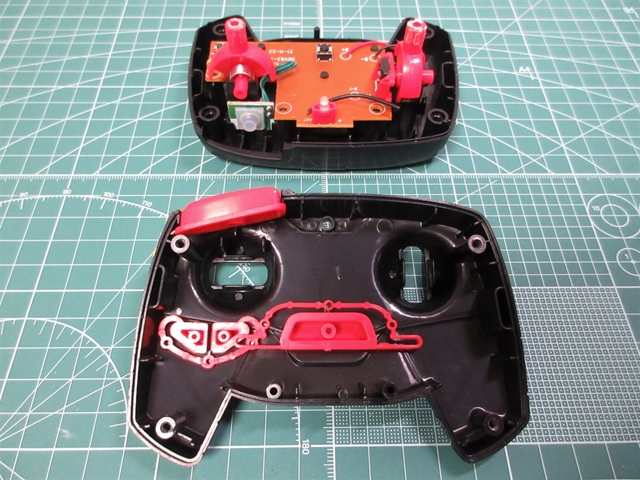

左が基板の入ったケース下部、右がケース上部。

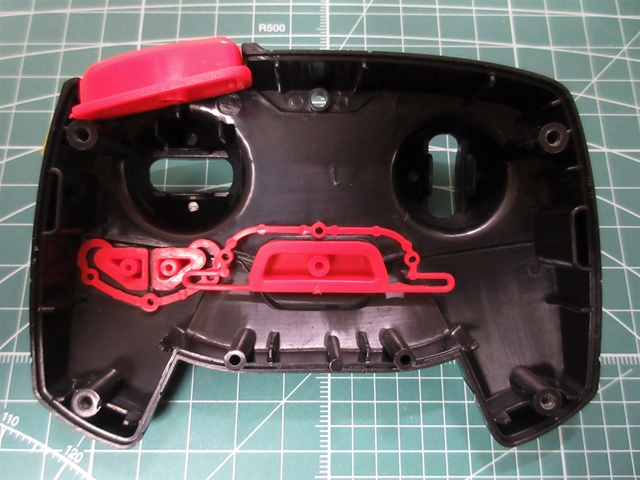

ケース上部の内側。



ケース下部の内側。



2  基板

1.固定ビス

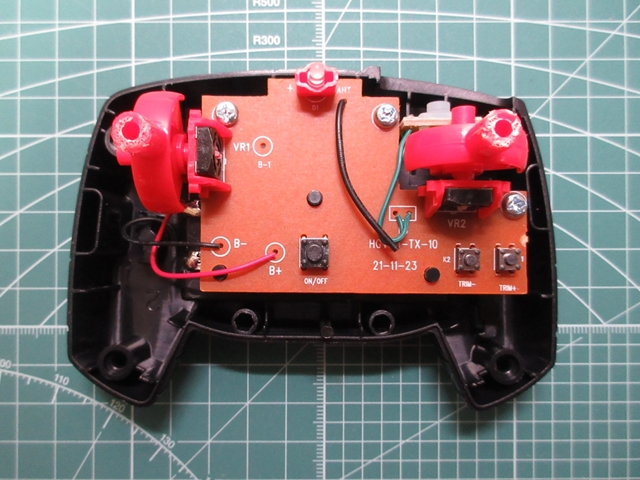

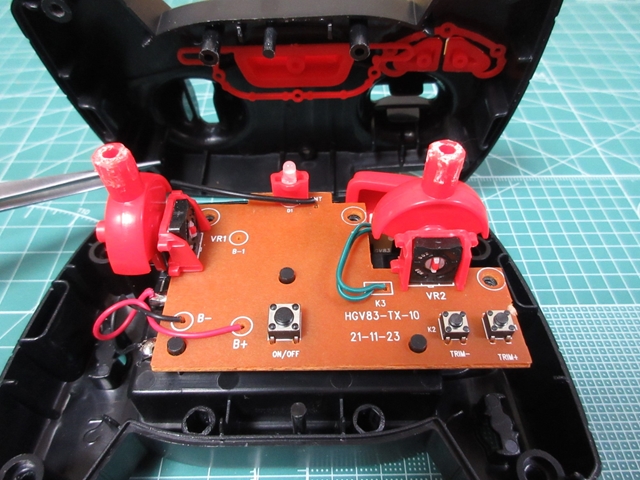

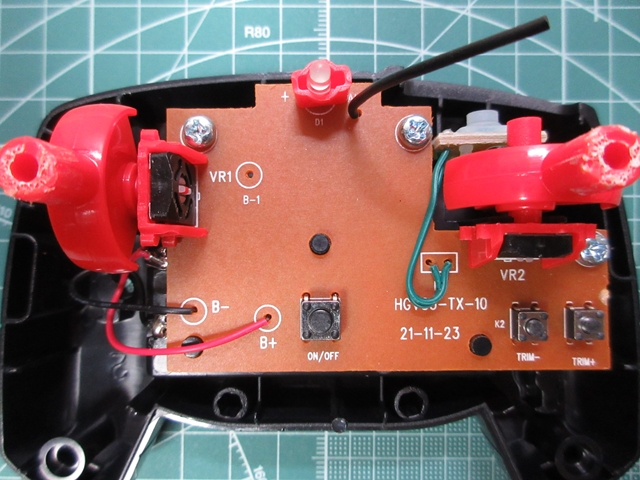

基板の外観。

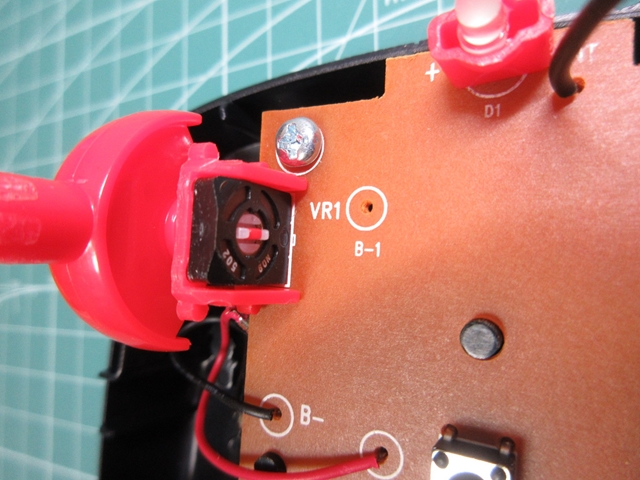

左スティックのVR-1スイッチ付近。

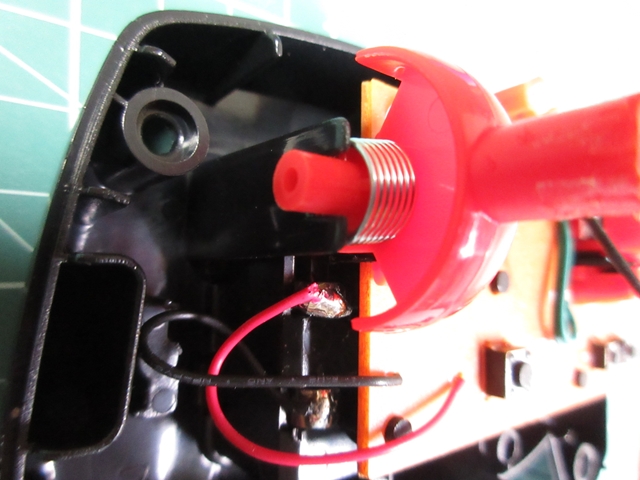

ねじりスプリングが付いていて、スティックの中立が保持される構造。

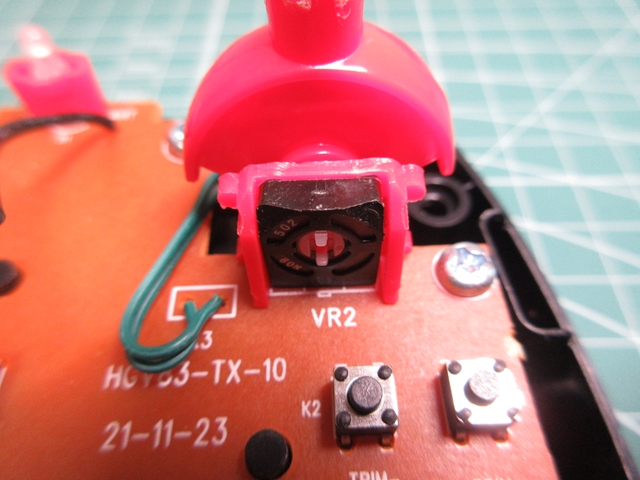

右スティックのVR-2スイッチ付近。



スティック下方にはトリム調整ボタンが2つ。

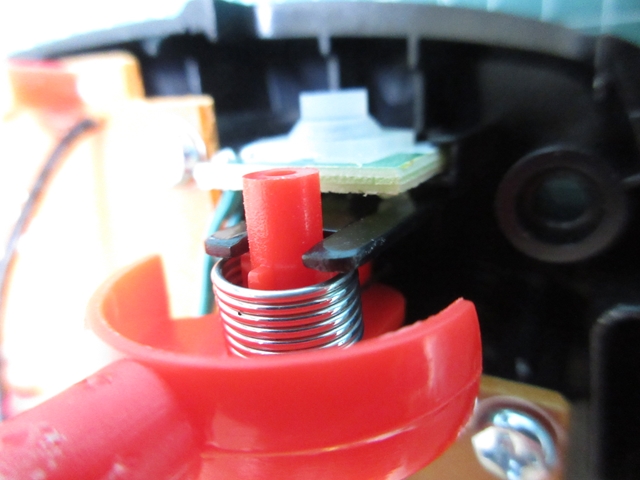

こちらにも中立用のねじりスプリング付き。

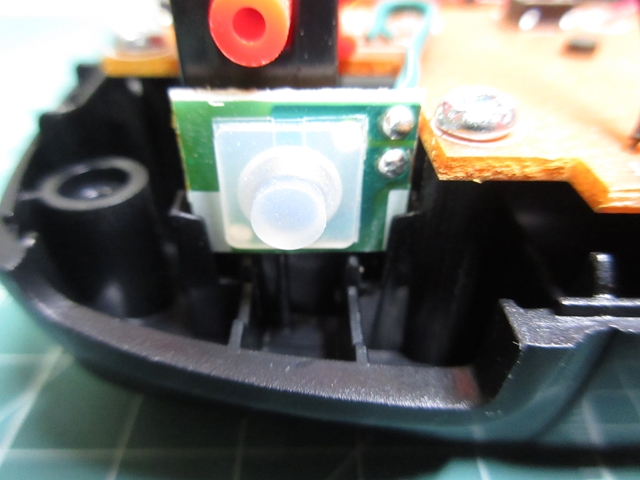

VR-2の上には”ブーストボタン”用のスイッチ。

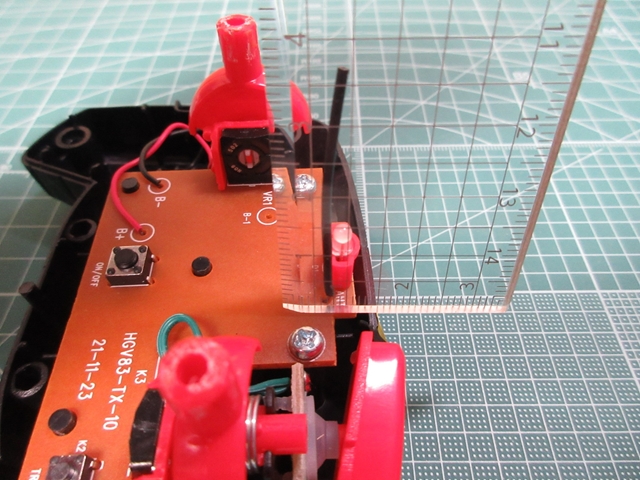

アンテナの長さは約35mm。  ※前バージョンの送信機は75mm

2.基板の裏

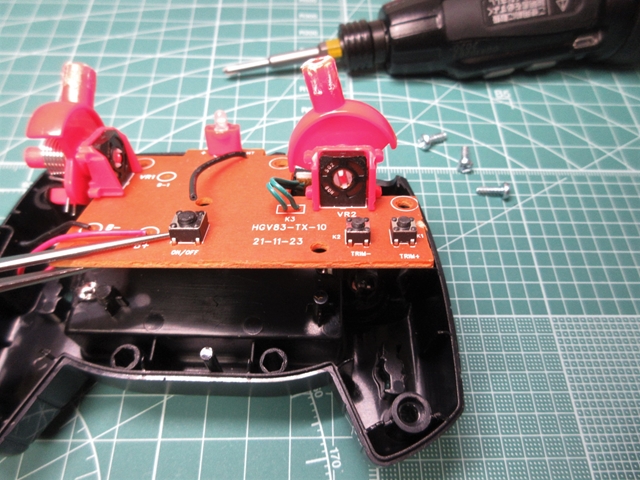

3か所あるビスをゆるめて基板をケースから外す。

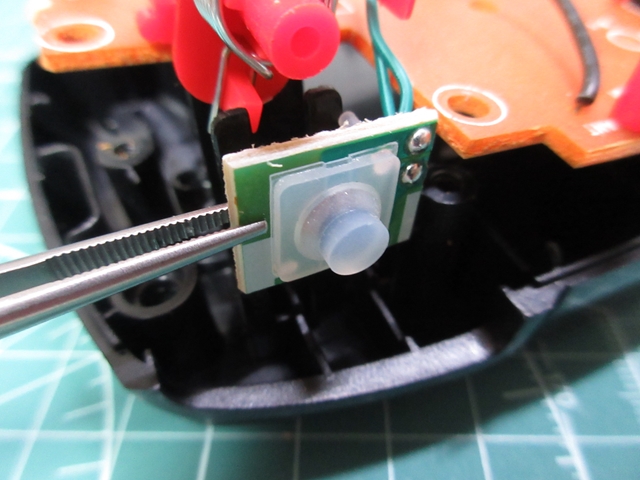

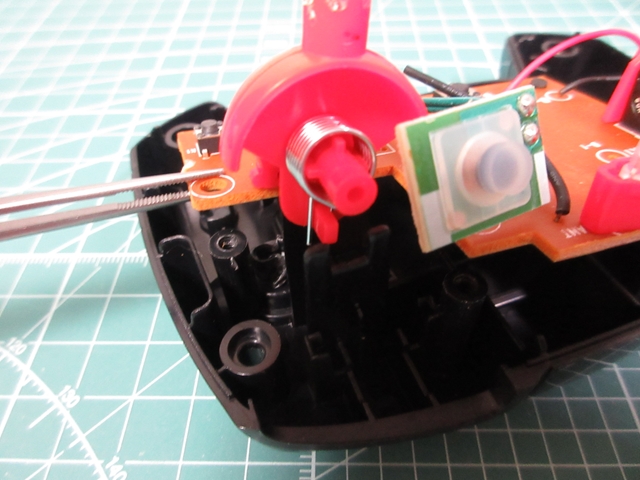

基板を持ち上げる前に、”ブーストボタン”スイッチを先に外す。



ケースに挿し込んであるスティックのスプリングに注意しながら、基板を浮かせる。

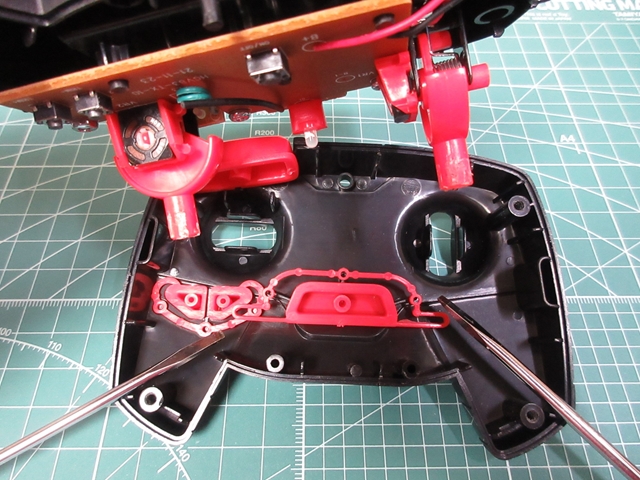

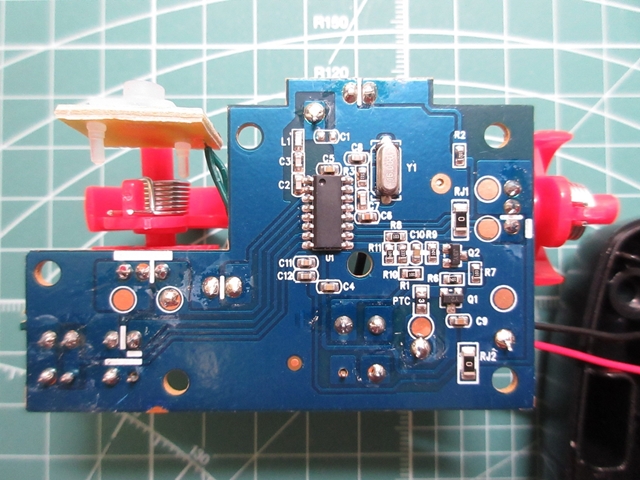

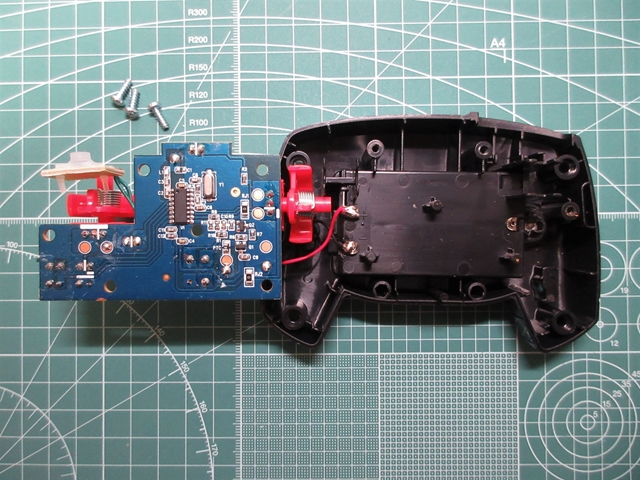

基板を外し、裏返した様子。

3.操作スティック

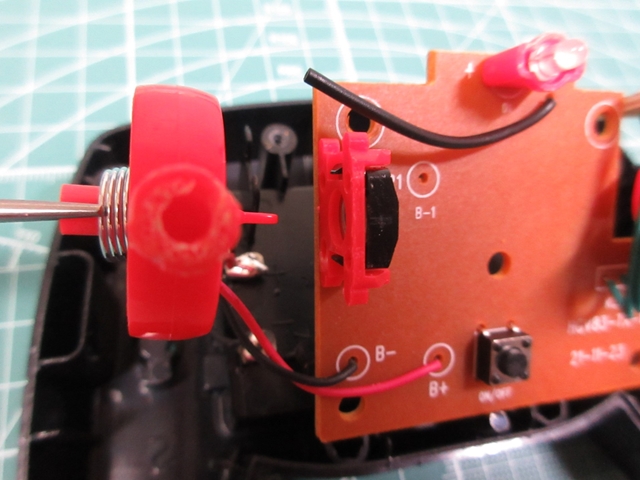

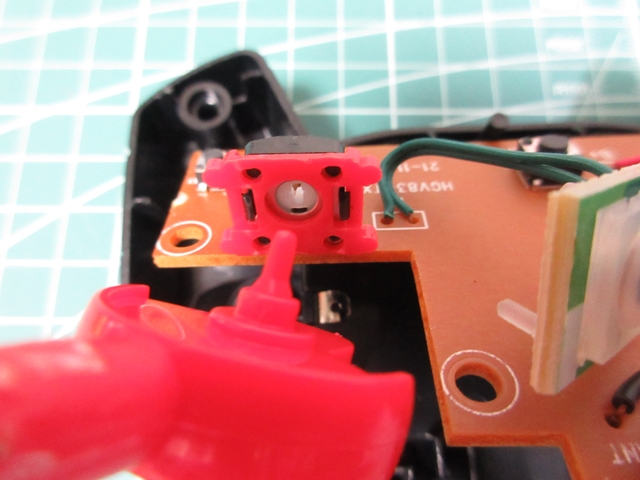

VR-1スイッチからスピード操作スティック部分を引き抜く。



同じくVR-2スイッチからステアリング操作スティック部分を引き抜く。



操作スティックは、左右とも同じパーツが使われている。



3  全パーツ展開

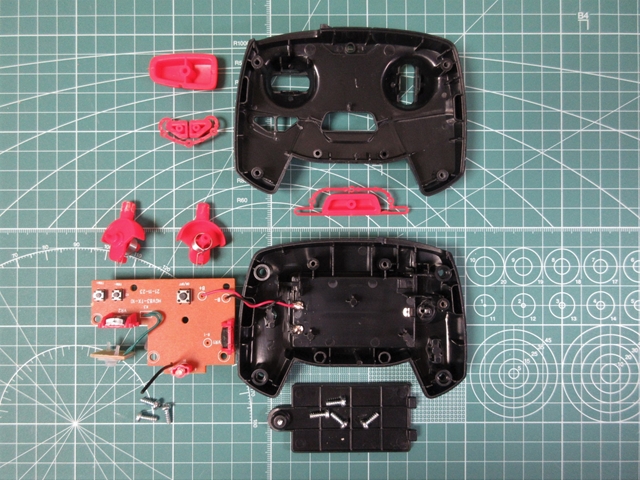

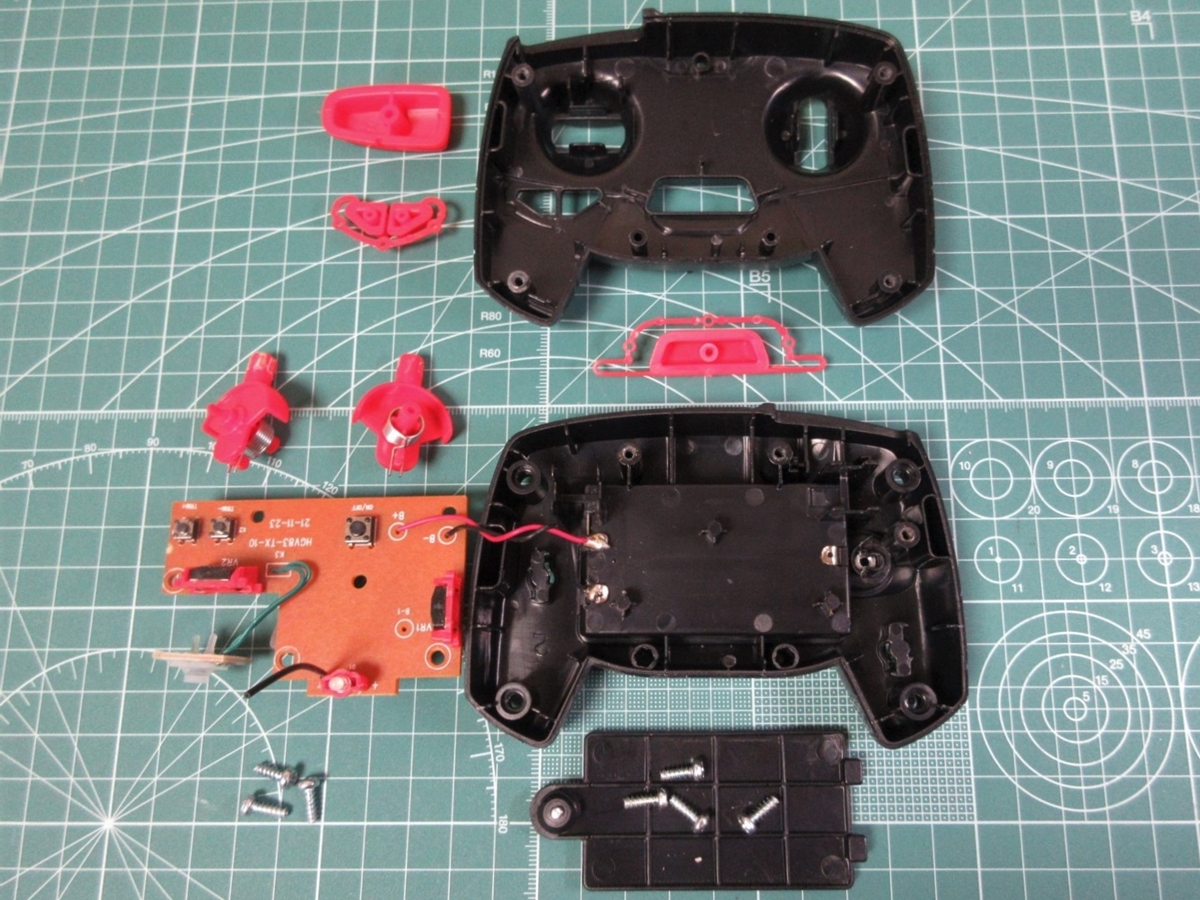

外せるパーツを全て分解したコントローラver.2の全観。







Hot Wheels 1/64 RC コントローラv2の復元

分解したコントローラv2を組み立て直す。



1  基盤

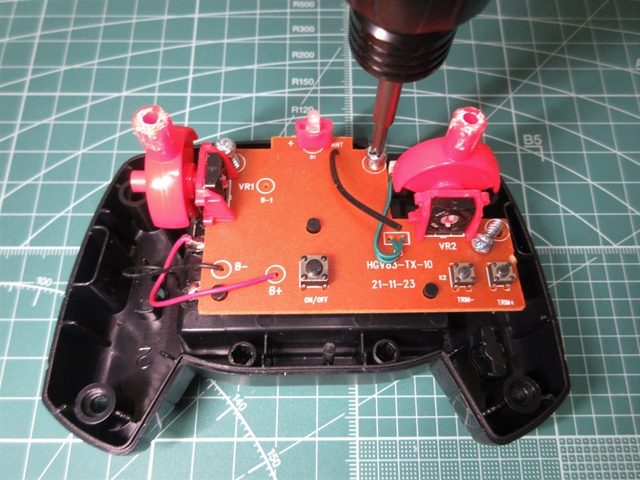

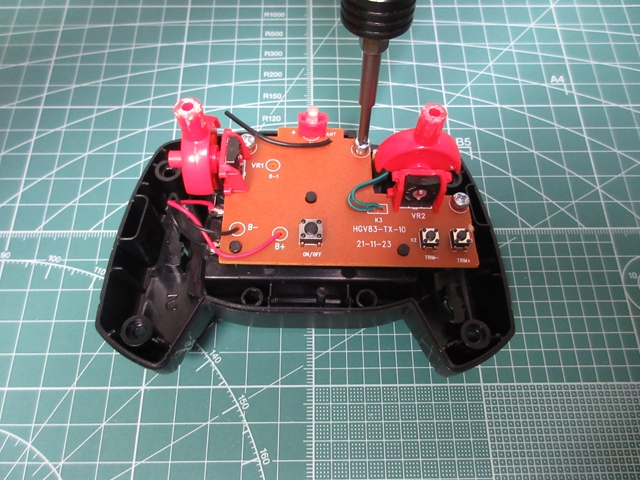

元通りに3本のビスで締め直す。



2  ケース合体

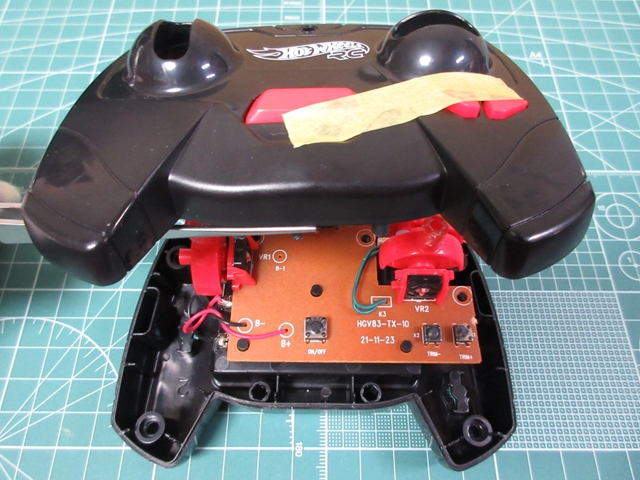

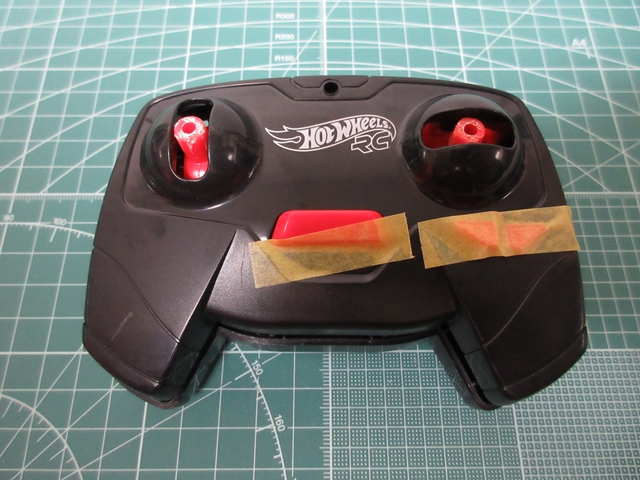

ケース上部と下部を合わせていくが、表側に並ぶボタン系のパーツが落ちたりすることがあるので、



マスキングテープなどで仮止めをしておくと作業しやすい。

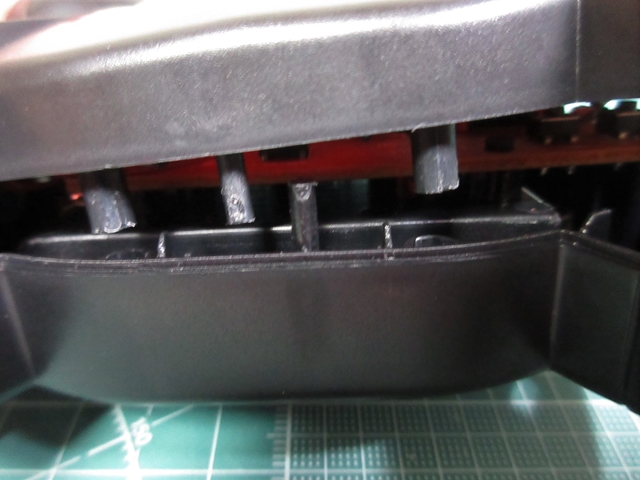

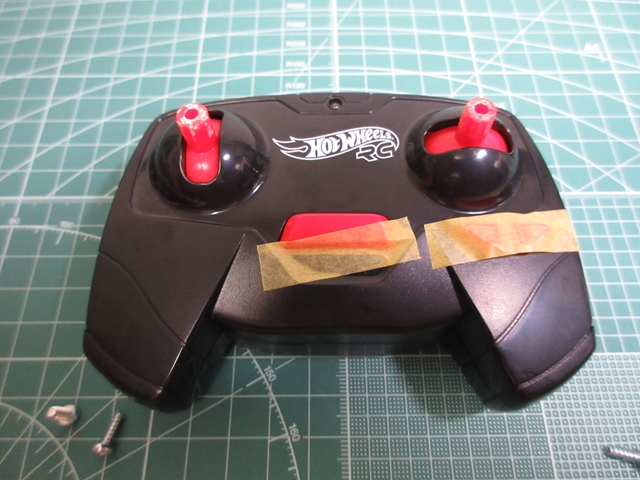

ケース上下にある凹凸ハメ込み部分を確認しながら、組み合わせる。

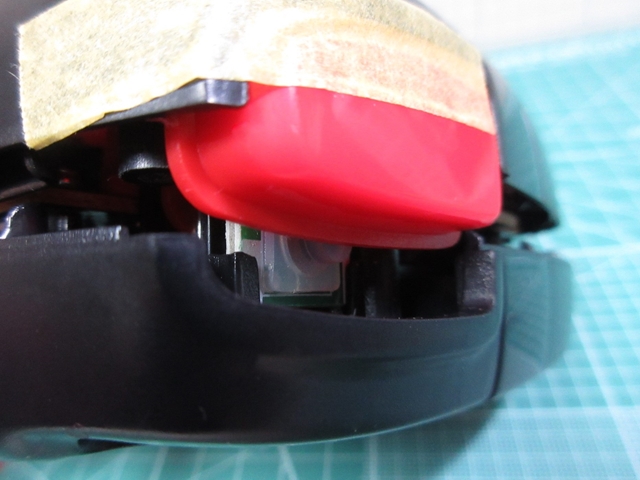

右肩にあるブーストボタンにも注意。



3  固定ビス

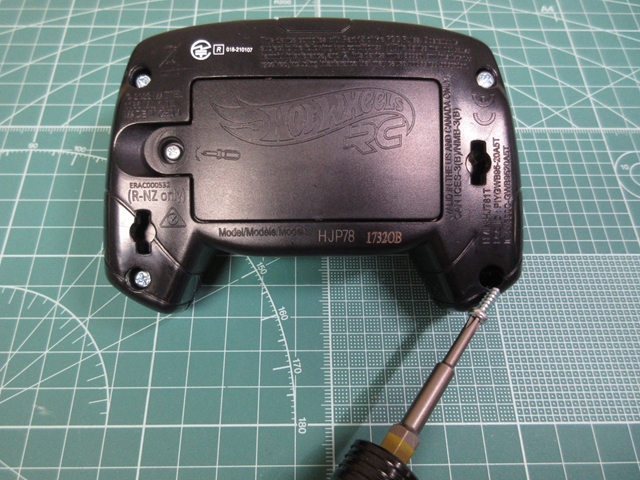

ケース上下は4本のビスで固定する。







まとめ

コントローラの違い

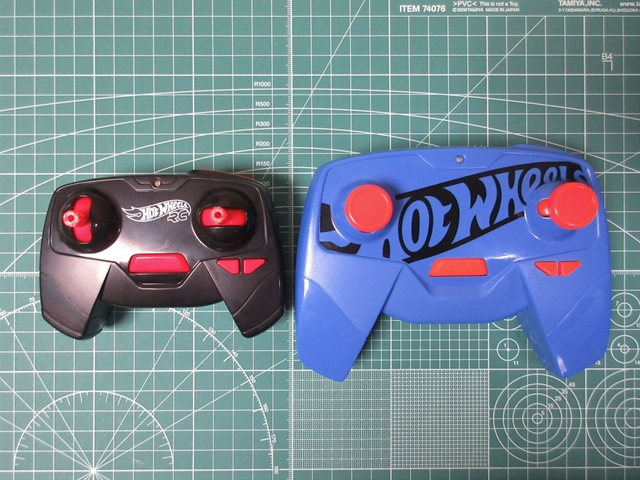

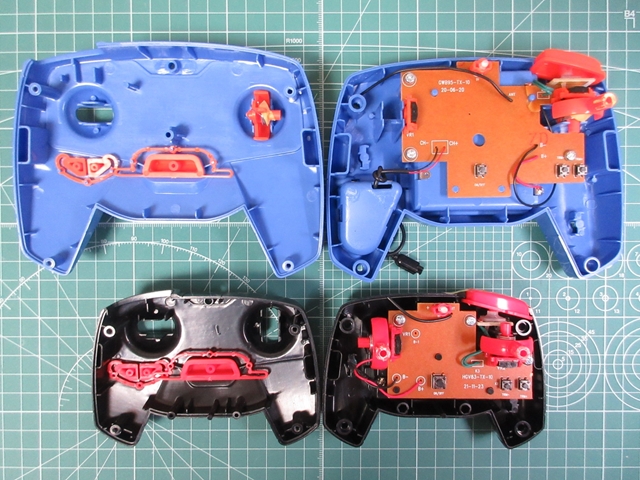

新しいコントローラと前バージョンのコントローラを比較してみる。

1.外部の違い

verコントローラ・・・110×79mm

verコントローラ・・・146×108mm

2.内部の違い

基板は全く違うものになり、前verにあった「充電ケーブル」は廃止になった。



まとめ感想

おそらく今後リリースされる1/64 RCカーは、この新バージョンのコントローラになっていくと想われる。



いや、初のHot Wheels 1/64 RC発売から1年で刷新されたので、もしかしたらまた新たなシステムになるのかも?



1/64 RCシリーズもいろいろ楽しみである。
